Spring MVC中各組件初始化過程已在上篇分享:初始化過程
一、SpringMVC常用組件
- DispatcherServlet：
前端控制器，統一處理請求和響應，整個流程控制的中心，由它調用其它組件處理用户的請求 - HandlerMapping：
處理器映射器，根據請求的url、method等信息查找Handler，即控制器方法 - Handler：
處理器，在DispatcherServlet的控制下Handler對具體的用户請求進行處理 - HandlerAdapter：
處理器適配器，通過HandlerAdapter對處理器（控制器方法）進行執行 - ViewResolver：
視圖解析器，不需要工程師開發，由框架提供,進行視圖解析 - View：
視圖將模型數據通過頁面展示給用户
二、DispatcherServlet(前端控制器)的繼承結構

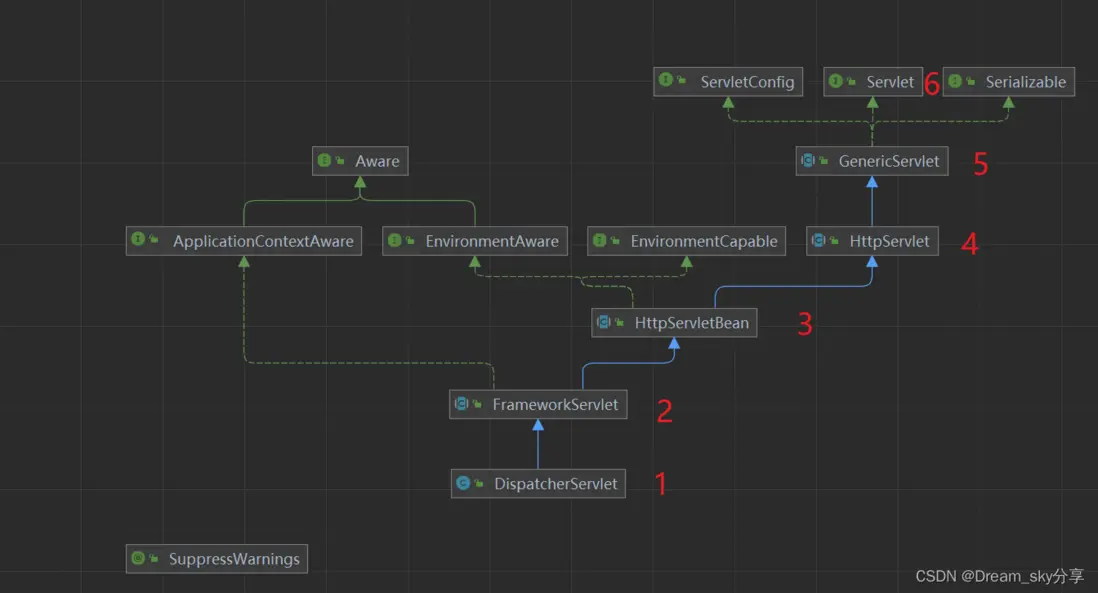

IDEA中快捷鍵Ctrl+Shift+Alt+U 可查看繼承圖
從上圖中可以看到DispatcherServlet的頂層接口是Servlet
三、調用組件處理請求過程
$\color{#F00}{雖然我們看的是不同類中的調用過程,如果通過繼承或者實現放到同一個類中}$
$\color{#F00}{其實我們就是在同一個類中來查看方法的調用。}$
1.Servlet接口

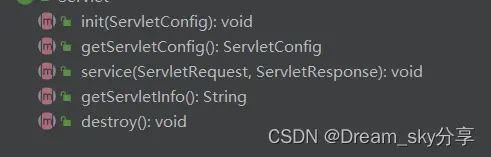

從Servlet接口開始步步分析,在Servlet接口中存在下圖中的5種抽象方法。
快捷鍵: Alt+7
用户每次發送請求時,Servlet容器都會調用service()方法對請求進行處理
public interface Servlet {
public void service(ServletRequest req, ServletResponse res)
throws ServletException, IOException;
}2.GenericServlet抽象類
public abstract class GenericServlet implements Servlet, ServletConfig,
java.io.Serializable {
//可以看到並沒有對Servlet中的service()方法進行實現
@Override
public abstract void service(ServletRequest req, ServletResponse res)
throws ServletException, IOException;
}GenericServlet沒有對Servlet中的service()方法進行實現,那麼根據繼承結構繼續向下梳理

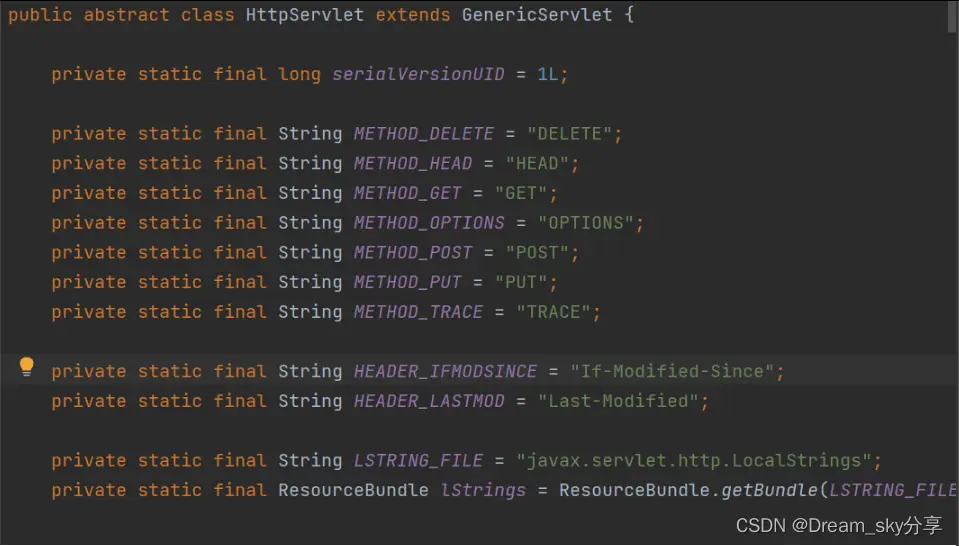

3.HttpServle抽象類

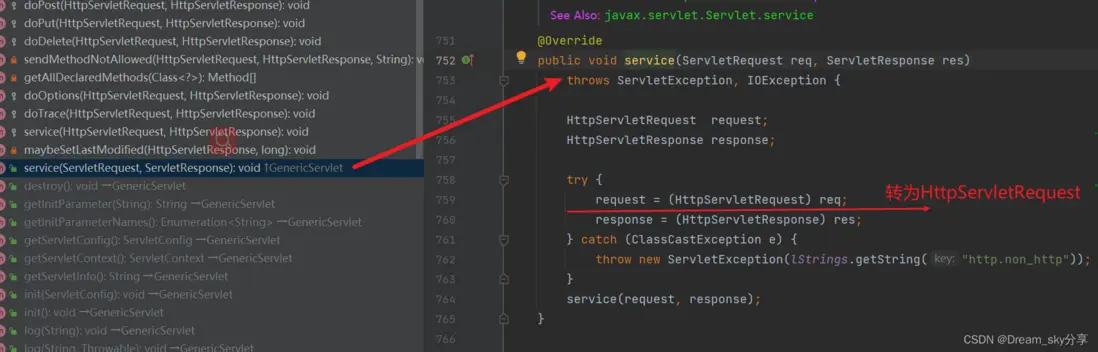

可以看到又調用了service(request, response)方法,如下圖

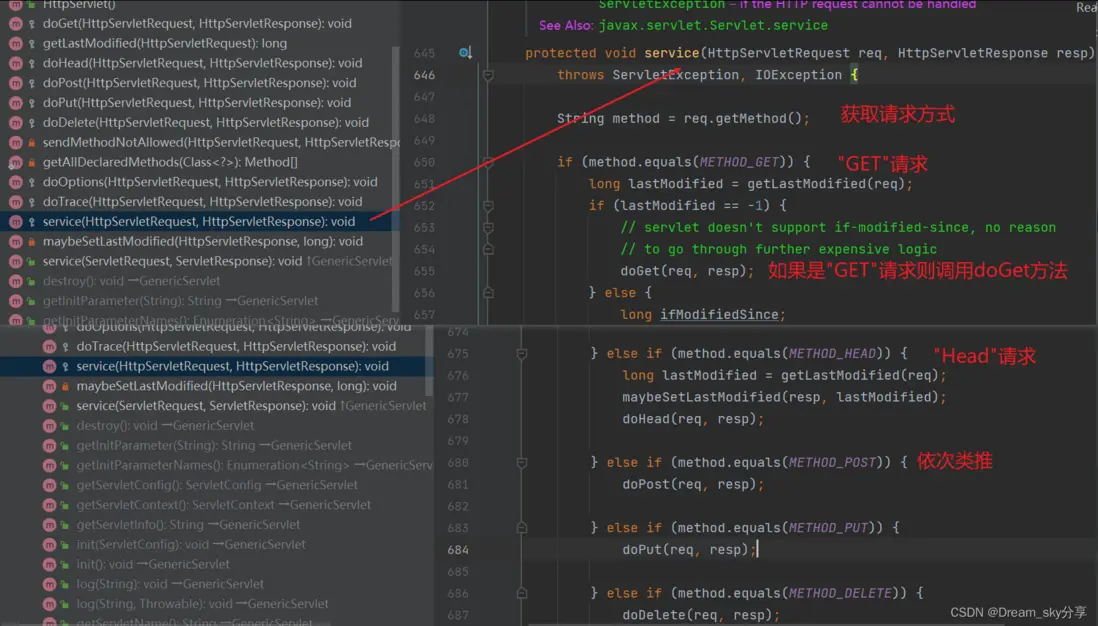

根據req.getMethod()獲取請求方式調用對應的doGet,doPut等等方法,繼續向下看
4.HttpServletBean抽象類

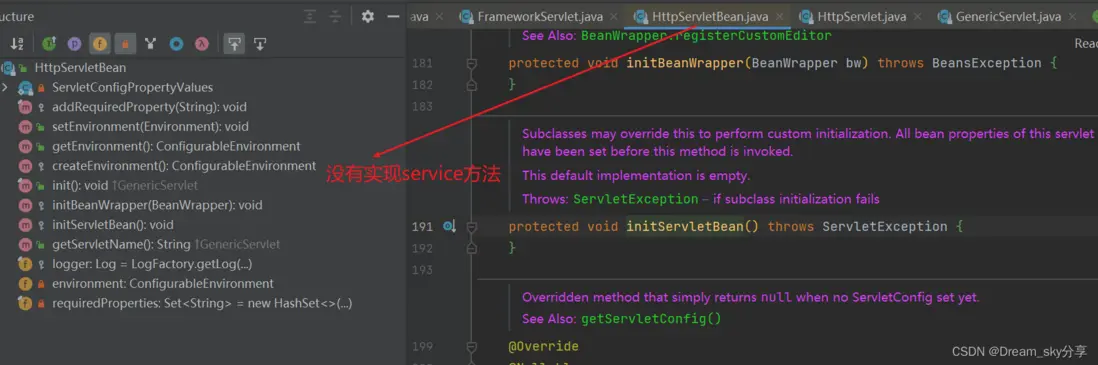

可以發現HttpServletBean沒有重寫service()方法,用的是父類HttpServle中的方法
5.FrameworkServlet抽象類

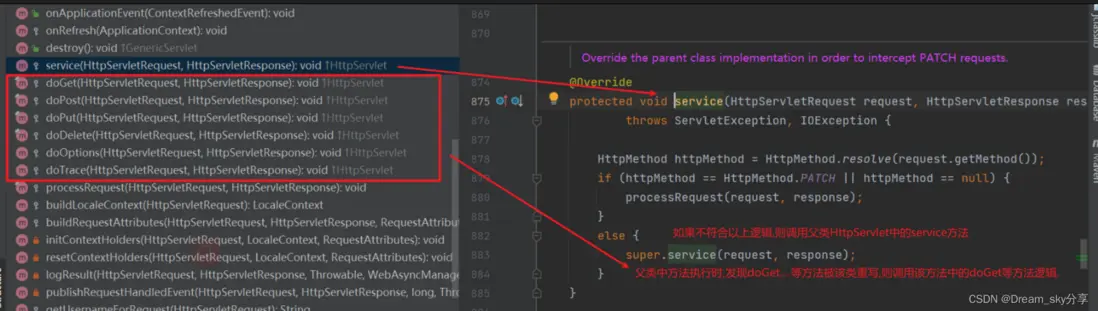

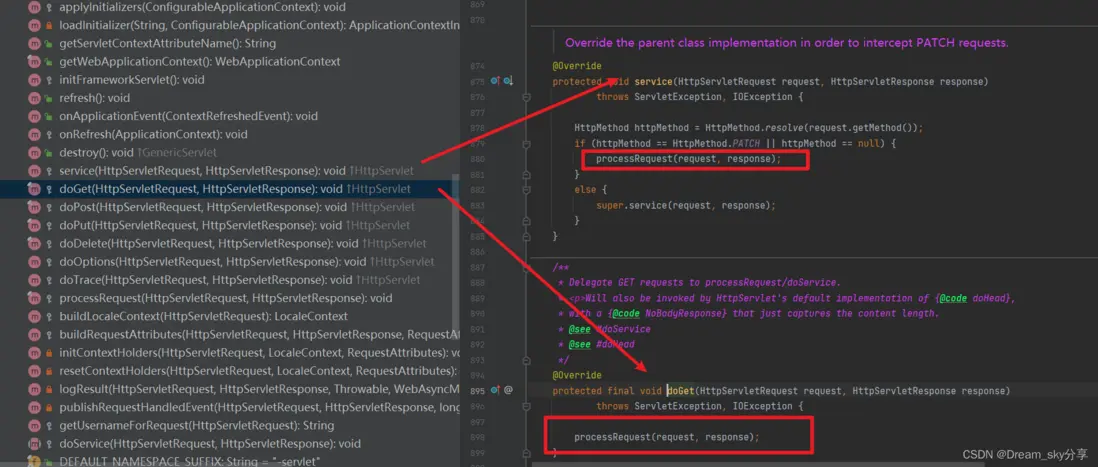

FrameworkServlet中重寫了doGet等方法,則使用本類中重寫後的方法

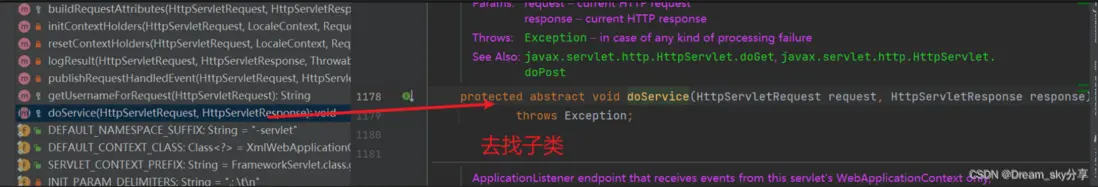

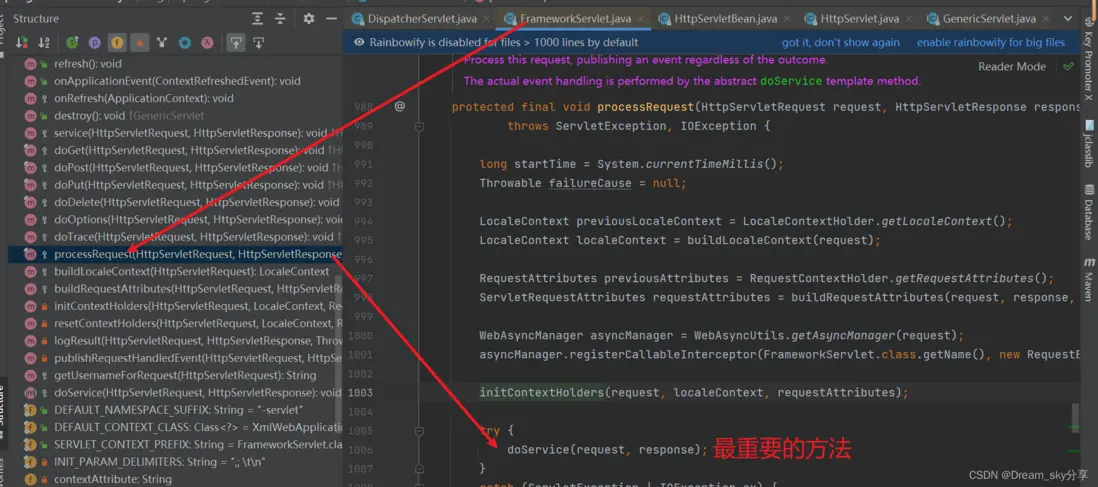

可以看到無論service中的那個邏輯,都執行processRequest(request, response)方法,所以我們只需查看該方法即可
6.DispatcherServlet類

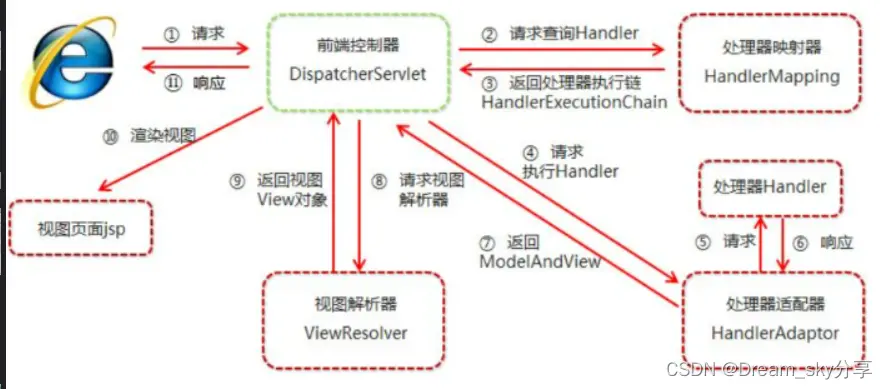

6.1執行流程圖
為什麼説doDispatcher()是整個流程控制的中心,由它調用其它組件處理用户的請求? 那麼看下文流程即可明白
用户向服務器發送請求，請求被SpringMVC 前端控制器 DispatcherServlet捕獲。
執行流程圖大家可以對照圖來看接下來的流程

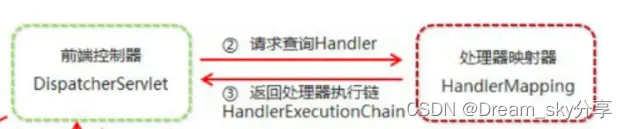

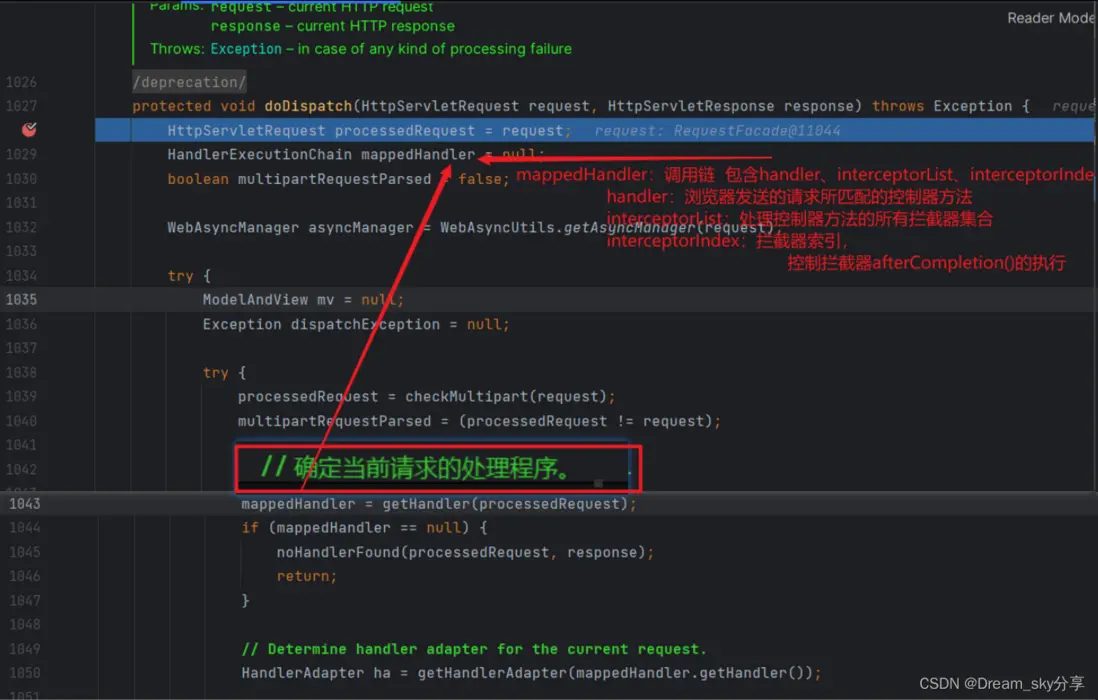

6.2圖中第的2,3步處理器映射器

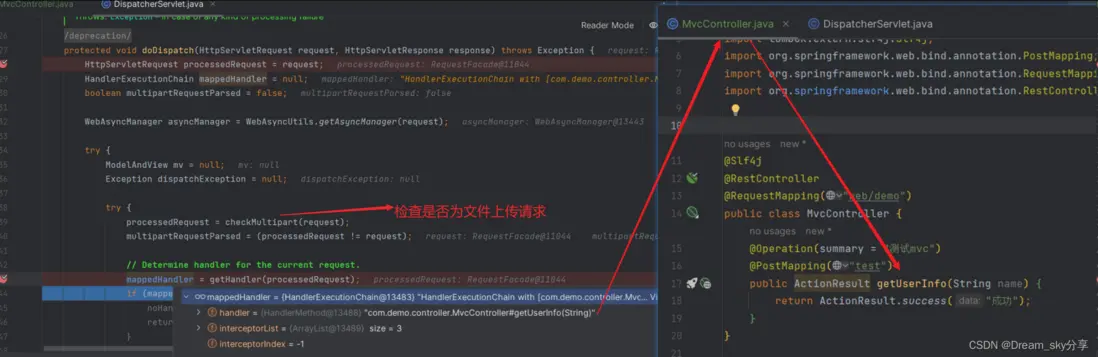

就是這一步返回處理器執行鏈包含攔截器

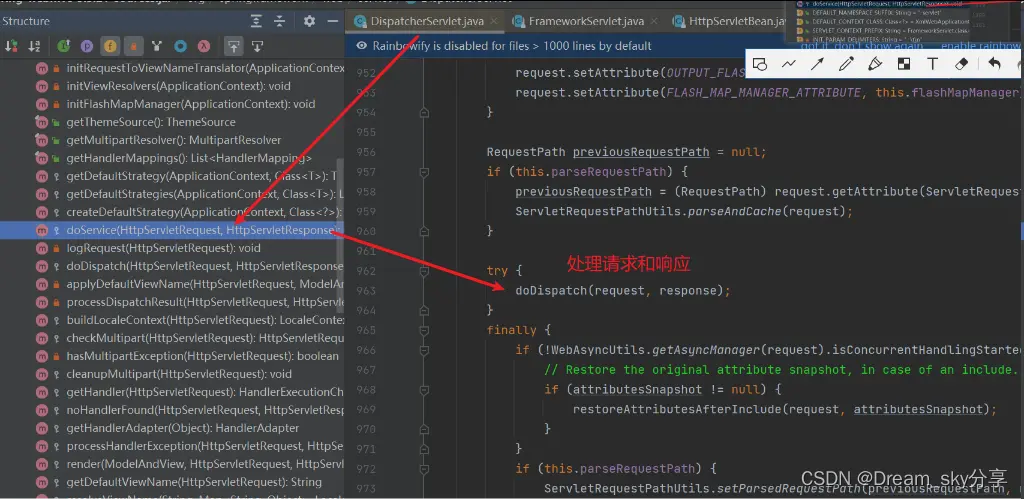

當前類重寫了父類中的doservice()方法,又發現該方法的核心是doDispatcher方法,重點來了我們來看該方法實現

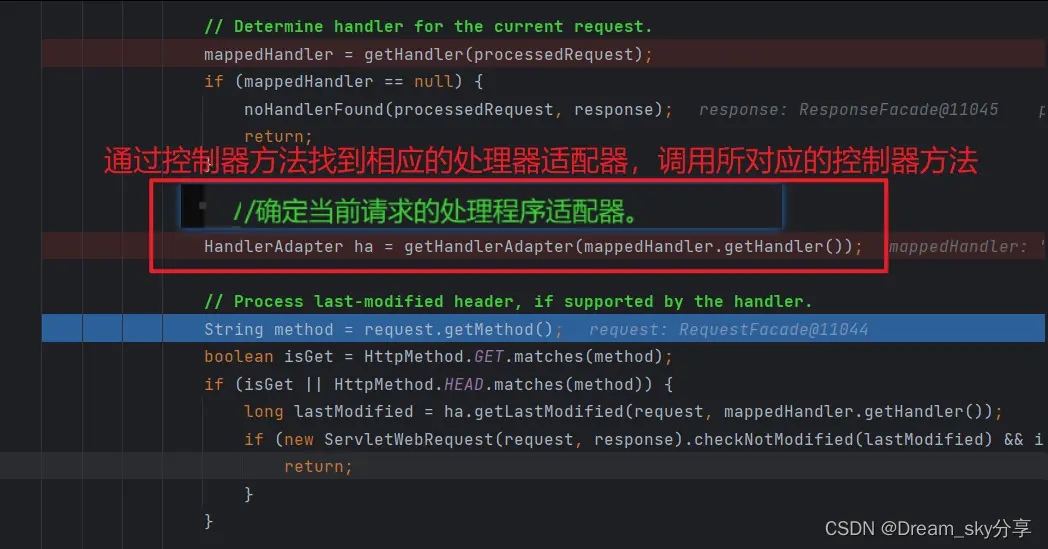

6.3圖中第的4,5,6,7步處理器適配器
1.包含攔截器的執行邏輯

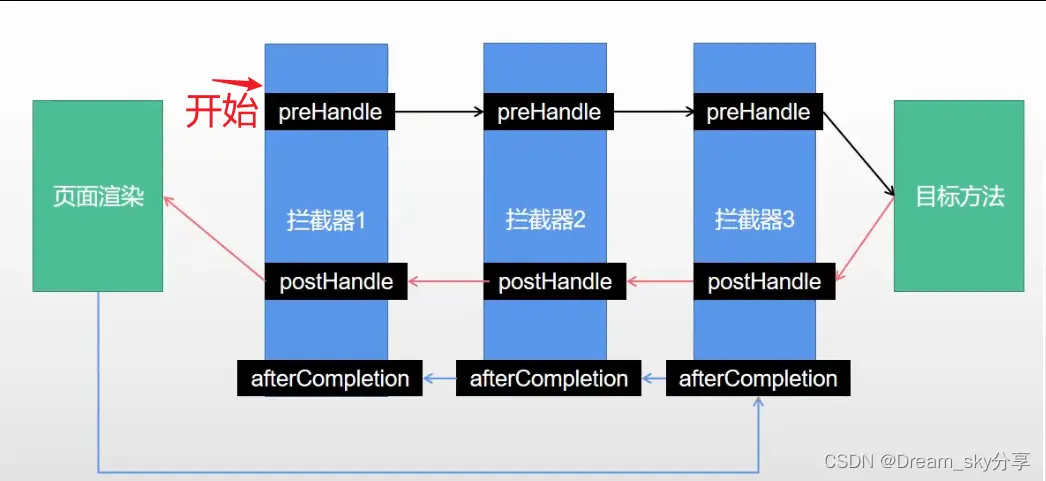

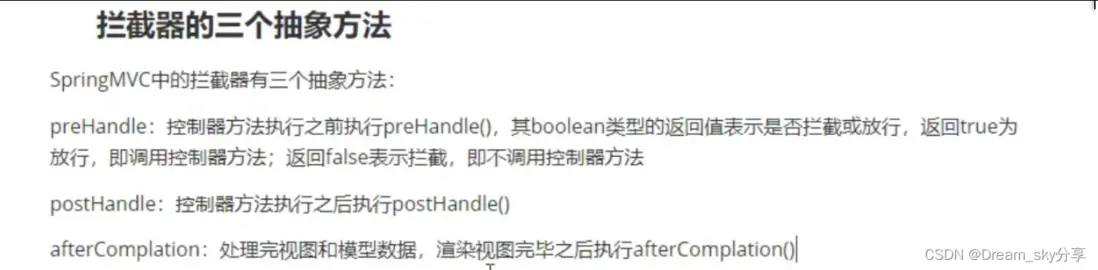

接下來就到攔截器的前置方法,首先看下攔截器的執行順序,方便理解接下來的代碼流程

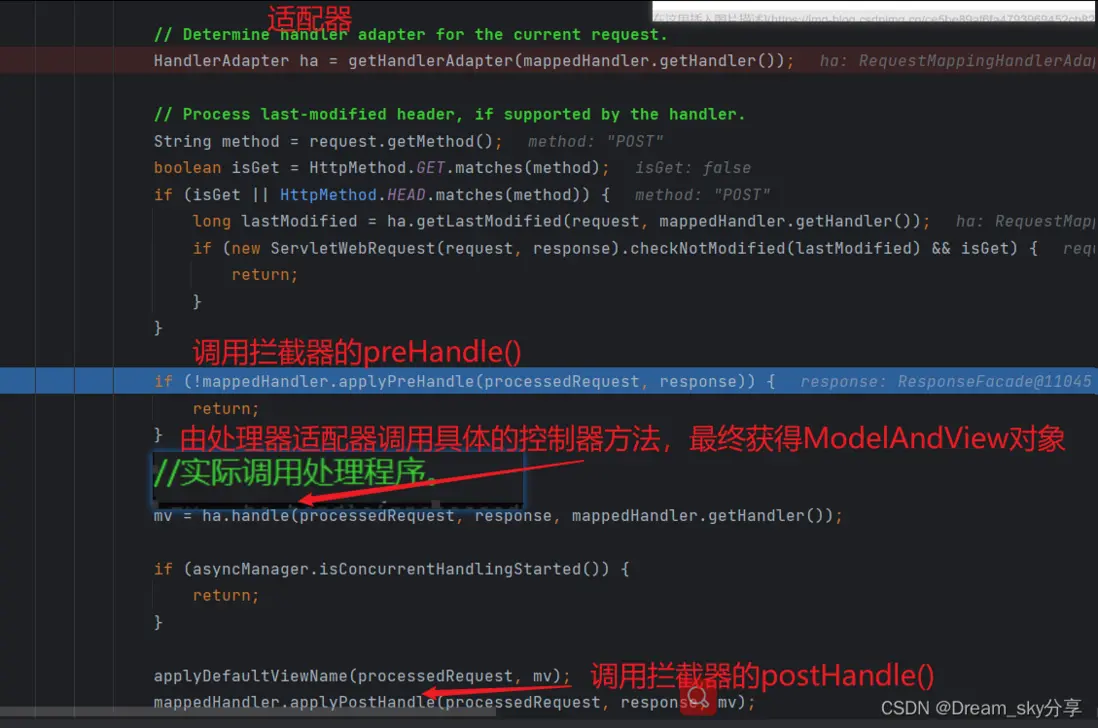

請欣賞源碼流程:緊接上圖中的適配器方法

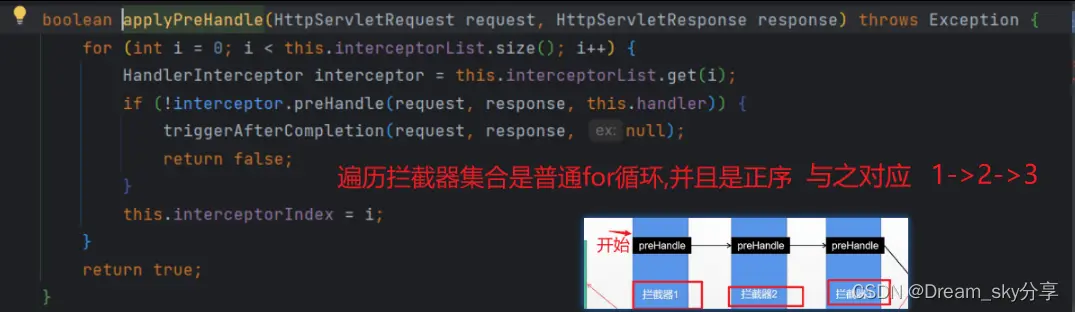

前置方法對應上圖的邏輯處理(對上圖詳解)

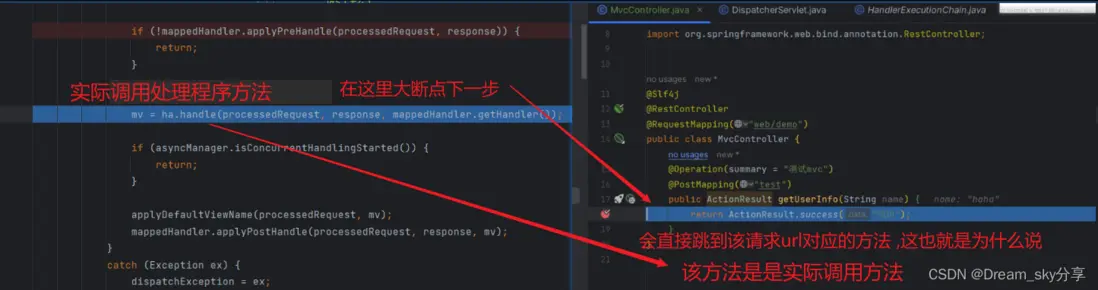

正序下來是實際調用處理程序方法 返回ModelAndView對象

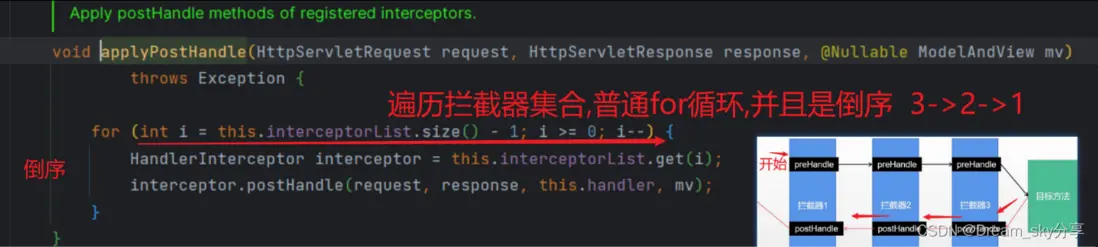

後置方法

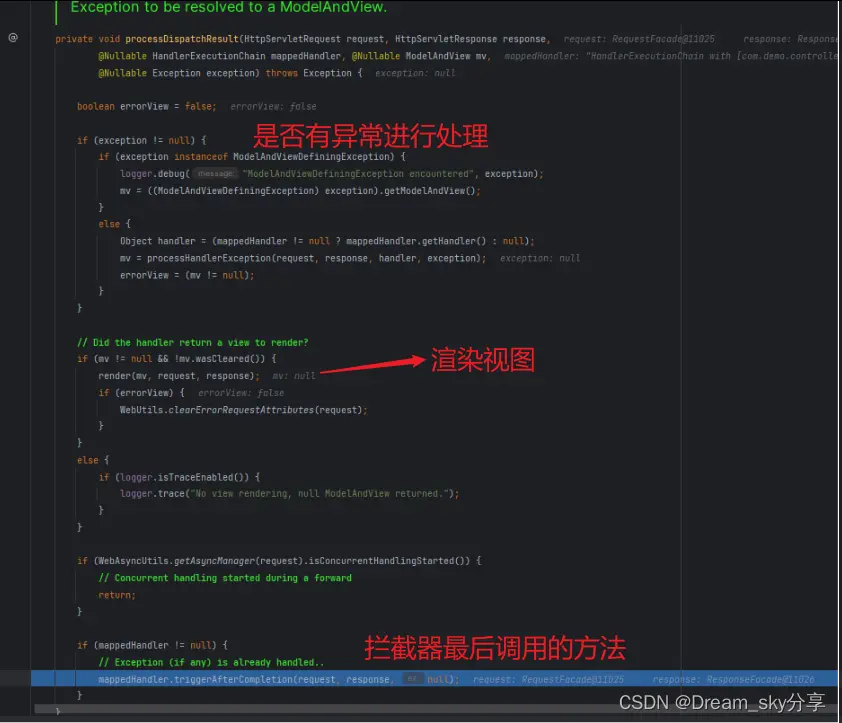

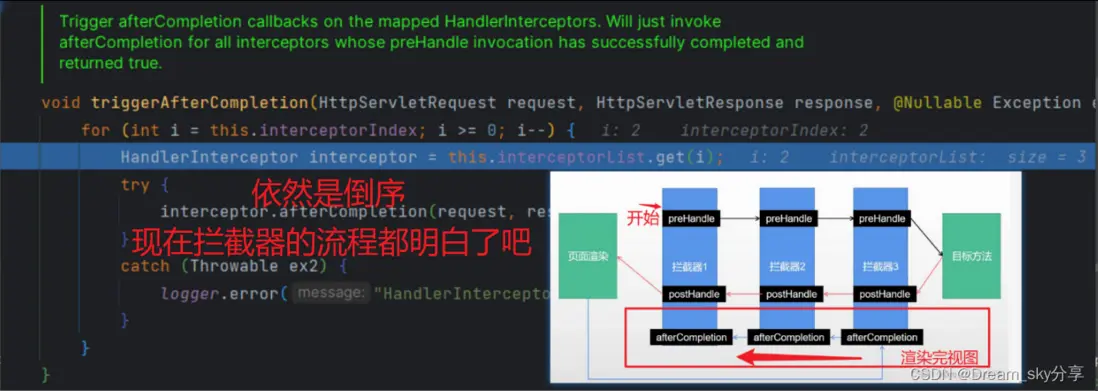

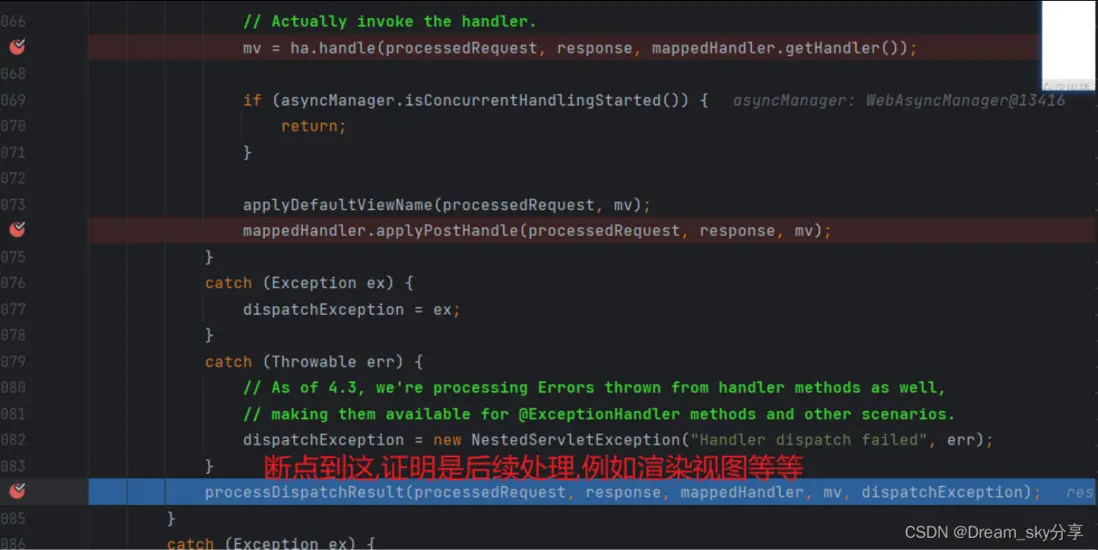

6.4圖中第的8,9,10步
返回用户
五、總結
1.簡單總結
1. Spring MVC所有的請求都經過DispatcherServlet來統一分發。DispatcherServlet將請求分發給Controller之前，需要藉助於Spring MVC提供的HandlerMapping定位到具體的Controller。
2. HandlerMapping接口負責完成客户請求到Controller映射。
3. Controller接口將處理用户請求，這和Java Servlet扮演的角色是一致的。一旦Controller處理完用户請求，則返回ModelAndView(數據和視圖)對象給DispatcherServlet前端控制器。從宏觀角度考慮，DispatcherServlet是整個Web應用的控制器；從微觀考慮，Controller是單個Http請求處理過程中的控制器，而ModelAndView是Http請求過程中返回的模型（Model）和視圖（View）。
4.返回的視圖需要通過ViewResolver接口（視圖解析器）在Web應用中負責查找View對象，從從而將相應結果渲染給客户。
2.詳細總結
1. 用户向服務器發送請求，請求被SpringMVC 前端控制器 DispatcherServlet捕獲
2. DispatcherServlet對請求URL進行解析，得到請求資源標識符（URI），判斷請求URI對應的映射
3. 根據該URI，調用HandlerMapping獲得該Handler配置的所有相關的對象（包括Handler對象以及Handler對象對應的攔截器），最後以HandlerExecutionChain執行鏈對象的形式返回。
4. DispatcherServlet 根據獲得的Handler，選擇一個合適的HandlerAdapter。
5. 如果成功獲得HandlerAdapter，此時將開始執行攔截器的preHandler(…)方法【正向】
6. 提取Request中的模型數據，填充Handler入參，開始執行Handler（Controller)方法，處理請求。在填充Handler的入參過程中，根據你的配置，Spring將幫你做一些額外的工作：
6.1. HttpMessageConveter： 將請求消息（如Json、xml等數據）轉換成一個對象，將對象轉換為指定的響應信息
6.2 HttpMessageConveter： 將請求消息（如Json、xml等數據）轉換成一個對象，將對象轉換為指定的響應信息
6.3 數據轉換：對請求消息進行數據轉換。如String轉換成Integer、Double等
6.4 數據格式化：對請求消息進行數據格式化。 如將字符串轉換成格式化數字或格式化日期等
6.5 數據驗證： 驗證數據的有效性（長度、格式等），驗證結果存儲到BindingResult或Error中
7. Handler執行完成後，向DispatcherServlet 返回一個ModelAndView對象。
8. 此時將開始執行攔截器的postHandle(...)方法【逆向】。
9. 根據返回的ModelAndView（此時會判斷是否存在異常：如果存在異常，則執行HandlerExceptionResolver進行異常處理）選擇一個適合的ViewResolver進行視圖解析，根據Model和View，來渲染視圖。
10. 渲染視圖完畢執行攔截器的afterCompletion(…)方法【逆向】。
11. 將渲染結果返回給客户端。
