1. 概述
本文主要分享在 Windows 筆記本上的 Linux 子系統 Ubuntu 上部署 OB 社區版單機版的過程以及相關原理講解。

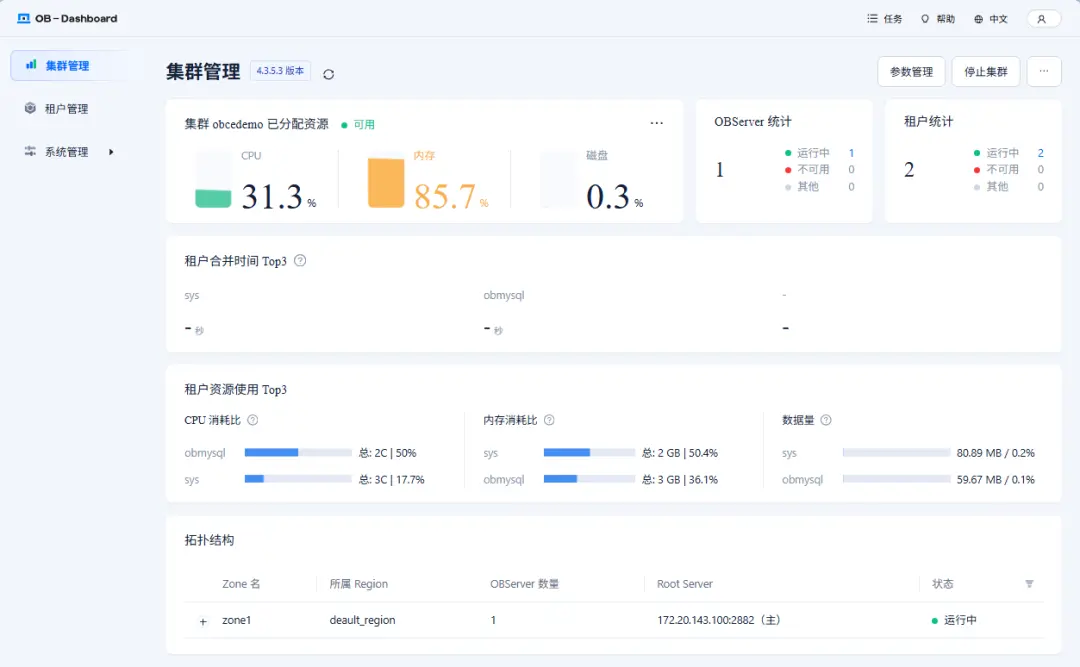

本次部署沒有部署 OCP ，OB 集羣的部署是依賴 obd web 平台做的。部署後會自動啓動 OB-Dashboard （進程是 obshell ，Http 端口是 2886 )。通過 OB-Dashbaord 也可以做一些簡單的 OB 單節點運維。
2. 環境準備
部署環境是 Windows 筆記本上的一個 WSL 子系統，選擇的是 Ubuntu-22.04 。大概 16C 22G 內存資源，1T 空間。
d:\Download>wsl -l -v
NAME STATE VERSION
* Ubuntu-22.04 Running 22.1 資源檢查
OB 社區版運行最小資源規格官網説明是 2C4G 。考慮到 OB 的多租户能力，這裏就不測試這種小規格了，個人在生產部署最低要求 8C16G。
進入 Ubuntu 系統後，核實一下機器資源。
- 檢查 CPU 數量和指令集選項
mq@OBPILOT:~$ lscpu
Architecture: x86_64
CPU op-mode(s): 32-bit, 64-bit
Address sizes: 48 bits physical, 48 bits virtual
Byte Order: Little Endian
CPU(s): 16
On-line CPU(s) list: 0-15
Vendor ID: AuthenticAMD
Model name: AMD Ryzen 7 7840U w/ Radeon 780M Graphics
CPU family: 25
Model: 116
Thread(s) per core: 2
Core(s) per socket: 8
Socket(s): 1
Stepping: 1
BogoMIPS: 6587.24
Flags: fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush mmx fxsr sse sse2 ht syscall nx mmxext fxsr_opt pdpe1gb rdtscp
lm constant_tsc rep_good nopl tsc_reliable nonstop_tsc cpuid extd_apicid pni pclmulqdq ssse3 fma cx16 sse4_1 sse4_2 movbe popcnt aes xsave avx
f16c rdrand hypervisor lahf_lm cmp_legacy svm cr8_legacy abm sse4a misalignsse 3dnowprefetch osvw topoext perfctr_core ssbd ibrs ibpb stibp vmm
call fsgsbase bmi1 avx2 smep bmi2 erms invpcid avx512f avx512dq rdseed adx smap avx512ifma clflushopt clwb avx512cd sha_ni avx512bw avx512vl xs
aveopt xsavec xgetbv1 xsaves avx512_bf16 clzero xsaveerptr arat npt nrip_save tsc_scale vmcb_clean flushbyasid decodeassists pausefilter pfthre
shold v_vmsave_vmload avx512vbmi umip avx512_vbmi2 gfni vaes vpclmulqdq avx512_vnni avx512_bitalg avx512_vpopcntdq rdpid fsrm
Virtualization features:
Virtualization: AMD-V
Hypervisor vendor: Microsoft
Virtualization type: full
Caches (sum of all):
L1d: 256 KiB (8 instances)
L1i: 256 KiB (8 instances)
L2: 8 MiB (8 instances)
L3: 16 MiB (1 instance)
Vulnerabilities:
Gather data sampling: Not affected
Itlb multihit: Not affected
L1tf: Not affected
Mds: Not affected
Meltdown: Not affected
Mmio stale data: Not affected
Reg file data sampling: Not affected
Retbleed: Not affected
Spec rstack overflow: Mitigation; safe RET
Spec store bypass: Mitigation; Speculative Store Bypass disabled via prctl and seccomp
Spectre v1: Mitigation; usercopy/swapgs barriers and __user pointer sanitization
Spectre v2: Mitigation; Retpolines; IBPB conditional; IBRS_FW; STIBP always-on; RSB filling; PBRSB-eIBRS Not affected; BHI Not affected
Srbds: Not affected
Tsx async abort: Not affectedCPU 是 AMD 的，其中關鍵信息是 16 個 邏輯 CPU，CPU Flags 支持 avx2、avx512 相關指令集。
- 檢查內存大小，特別是可用內存
mq@OBPILOT:~$ free -h
total used free shared buff/cache available
Mem: 23Gi 548Mi 22Gi 14Mi 236Mi 22Gi
Swap: 4.0Gi 0B 4.0Gi- 檢查 github 地址
OB 社區版在 github 開源,開源地址：https://github.com/oceanbase/oceanbase 。
mq@OBPILOT:~/obce/ob-deploy$ ping github.com
PING github.com (20.205.243.166) 56(84) bytes of data.
64 bytes from 20.205.243.166: icmp_seq=3 ttl=110 time=85.0 ms
64 bytes from 20.205.243.166 (20.205.243.166): icmp_seq=4 ttl=110 time=84.5 ms
64 bytes from 20.205.243.166: icmp_seq=5 ttl=110 time=84.0 ms
64 bytes from 20.205.243.166 (20.205.243.166): icmp_seq=6 ttl=110 time=86.2 ms
64 bytes from 20.205.243.166: icmp_seq=7 ttl=110 time=87.1 ms
64 bytes from 20.205.243.166 (20.205.243.166): icmp_seq=8 ttl=110 time=89.3 ms
^C64 bytes from 20.205.243.166: icmp_seq=9 ttl=110 time=88.5 ms
--- github.com ping statistics ---
9 packets transmitted, 7 received, 22.2222% packet loss, time 35399ms
rtt min/avg/max/mdev = 84.003/86.359/89.261/1.865 ms
mq@OBPILOT:~/obce/ob-deploy$- 檢查 gcc 編譯命令
mq@OBPILOT:~/obce/ob-deploy$ gcc --version
gcc (Ubuntu 11.4.0-1ubuntu1~22.04.2) 11.4.0
Copyright (C) 2021 Free Software Foundation, Inc.
This is free software; see the source for copying conditions. There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.- 檢查防火牆狀態
mq@OBPILOT:~/obce/ob-deploy$ sudo ufw status
Status: inactive2.2 下載軟件

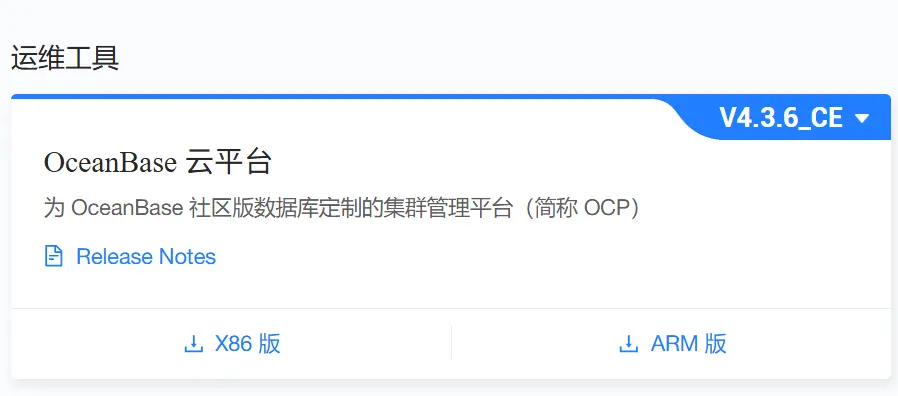

部署下載地址： https://www.oceanbase.com/softwarecenter
OB 軟件後期通過部署軟件自動下載。
CentOS/RHEL/Fedora 等使用 RPM 包管理系統（.rpm文件），Ubuntu/Debian 等使用 Debian 包管理系統（.deb文件）。這兩種格式互不兼容，Ubuntu 的 dpkg和 apt無法直接安裝或管理 RPM 文件。
官網 OBD 的軟件包只有 RPM 格式，分別支持 x86 版和 ARM 版。 所以這裏有多個途徑可以在 Ubuntu 下使用 RPM 包。
- 安裝 rpm 命令
- 將 rpm 文件轉換為 deb 文件
- 提取 RPM 包內容手動安裝。
這裏首先演示一下 3 ，這樣能理解 rpm 包的原理。
首先安裝提取 RPM 包所需要的軟件。
sudo apt update
sudo apt install rpm2cpio cpio然後創建目錄 ob-deploy 並提取文件到目錄中。
mkdir ob-deploy
cd ob-deploy
rpm2cpio ../ob-deploy-3.6.0-3.el7.x86_64.rpm | cpio -idmv查看解壓縮的目錄結構，也能看出原 RPM 包安裝的時候文件會複製到的目標目錄。
mq@OBPILOT:~/obce/ob-deploy$ tree -L 3
.
├── etc
│ └── profile.d
│ └── obd.sh
└── usr
├── bin
│ └── obd
└── obd
├── config_parser
├── example
├── lib
├── mirror
├── optimize
├── plugins
├── web
└── workflows
13 directories, 2 files所以，手動將這些目錄文件複製到系統目錄。
sudo cp -r etc/* /etc/
sudo cp -r usr/* /usr/
which obd
obd --version
mq@OBPILOT:~/obce/ob-deploy$ which obd
/usr/bin/obd
mq@OBPILOT:~/obce/ob-deploy$ obd --version
OceanBase Deploy: 3.6.0
REVISION: b36013bb09a84516e56db51dba78a9d9096735e7
BUILD_BRANCH: HEAD
BUILD_TIME: Sep 04 2025 10:50:58OURCE
Copyright (C) 2025 OceanBase
License Apache 2.0: Apache version 2 or later <https://www.apache.org/licenses/LICENSE-2.0>.
This is free software: you are free to change and redistribute it.
There is NO WARRANTY, to the extent permitted by law.3. 安裝部署
3.1 前置部署
- 關閉防火牆（如果之前開了）
mq@OBPILOT:~/obce/ob-deploy$ sudo ufw disable
Firewall stopped and disabled on system startup- 安裝依賴包
sudo apt update
sudo apt install -y gcc make libssl-dev python3 python3-pip libaio1 libaio-dev- 修改內核參數
# 創建自定義配置文件
sudo tee /etc/sysctl.d/99-custom.conf << EOF
vm.swappiness=0
net.core.somaxconn=2048
vm.overcommit_memory=0
fs.file-max=6573688
EOF
# 應用所有配置
sudo sysctl --system- 創建用户
admin
sudo useradd -m -s /bin/bash -g admin admin
sudo passwd adminUbuntu 裏默認沒有 admin 用户，但是可能有個 admin 用户組，並且默認有 sudo 權限。這個也符合 OB 運維需求，admin 用户有 sudo 權限，能減少切換 root 的次數，降低誤操作風險。這裏各個客户公司安全規範不一，可以不一樣。
mq@OBPILOT:~$ sudo su - admin
To run a command as administrator (user "root"), use "sudo <command>".
See "man sudo_root" for details.
Welcome to Ubuntu 22.04.5 LTS (GNU/Linux 5.15.167.4-microsoft-standard-WSL2 x86_64)
* Documentation: https://help.ubuntu.com
* Management: https://landscape.canonical.com
* Support: https://ubuntu.com/pro
System information as of Mon Sep 8 17:09:42 CST 2025
System load: 0.19 Processes: 55
Usage of /: 4.5% of 1006.85GB Users logged in: 1
Memory usage: 3% IPv4 address for eth0: 172.20.143.100
Swap usage: 0%
* Strictly confined Kubernetes makes edge and IoT secure. Learn how MicroK8s
just raised the bar for easy, resilient and secure K8s cluster deployment.
https://ubuntu.com/engage/secure-kubernetes-at-the-edge
This message is shown once a day. To disable it please create the
/home/admin/.hushlogin file.
admin@OBPILOT:~$ sudo date
[sudo] password for admin:
Mon Sep 8 17:09:59 CST 2025- 安裝 SSH 服務
WSL 子系統 Ubuntu 默認沒有啓動 SSHD 服務，還需要安裝一下。
sudo apt update
sudo apt install openssh-server啓動服務 SSH 。
# 手動啓動
sudo service ssh start
# 檢查狀態
sudo service ssh status
# 停止服務
sudo service ssh stop
mq@OBPILOT:~$ sudo service ssh status
● ssh.service - OpenBSD Secure Shell server
Loaded: loaded (/lib/systemd/system/ssh.service; enabled; vendor preset: enabled)
Active: active (running) since Mon 2025-09-08 17:14:11 CST; 2min 52s ago
Docs: man:sshd(8)
man:sshd_config(5)
Main PID: 4696 (sshd)
Tasks: 1 (limit: 28835)
Memory: 1.7M
CGroup: /system.slice/ssh.service
└─4696 "sshd: /usr/sbin/sshd -D [listener] 0 of 10-100 startups"
Sep 08 17:14:11 OBPILOT systemd[1]: Starting OpenBSD Secure Shell server...
Sep 08 17:14:11 OBPILOT sshd[4696]: Server listening on 0.0.0.0 port 22.
Sep 08 17:14:11 OBPILOT sshd[4696]: Server listening on :: port 22.
Sep 08 17:14:11 OBPILOT systemd[1]: Started OpenBSD Secure Shell server.- 準備數據目錄
通常 OB 有兩個主要目錄。數據目錄放在 /data/1 ，（事務）日誌目錄放在 /data/log1 。生產環境這兩個目錄要用獨立的磁盤和文件系統。這裏是測試環境，就共用一塊盤和文件系統了。
sudo mkdir -p /data && sudo chown -R admin.admin /data3.2 OBD 白屏部署 OB 單機版
這裏就部署在當前用户（普通用户mq下），個人認為部署在 root 下是很危險的。
mq@OBPILOT:~$ sudo obd web start
start OBD WEB in 0.0.0.0:8680
please open http://127.0.1.1:8680這裏注意我是用 sudo 命令啓動的。 用跟不用區別很大，不用，就是安裝到當前用户下；用，就是可以安裝到不同用户下（我也不想安裝到 root 用户下）。
這裏提示的訪問地址是 127.0.0.1 ，由於是虛擬機，外面肯定無法訪問這個地址。所以還需要查看虛擬機地址。
mq@OBPILOT:~$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 10.255.255.254/32 brd 10.255.255.254 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:15:5d:73:e0:00 brd ff:ff:ff:ff:ff:ff
inet 172.20.143.100/20 brd 172.20.143.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::215:5dff:fe73:e000/64 scope link
valid_lft forever preferred_lft forever裏面真實 IP 是 172.20.143.100 ，所以訪問地址是： http://172.20.143.100:8680/

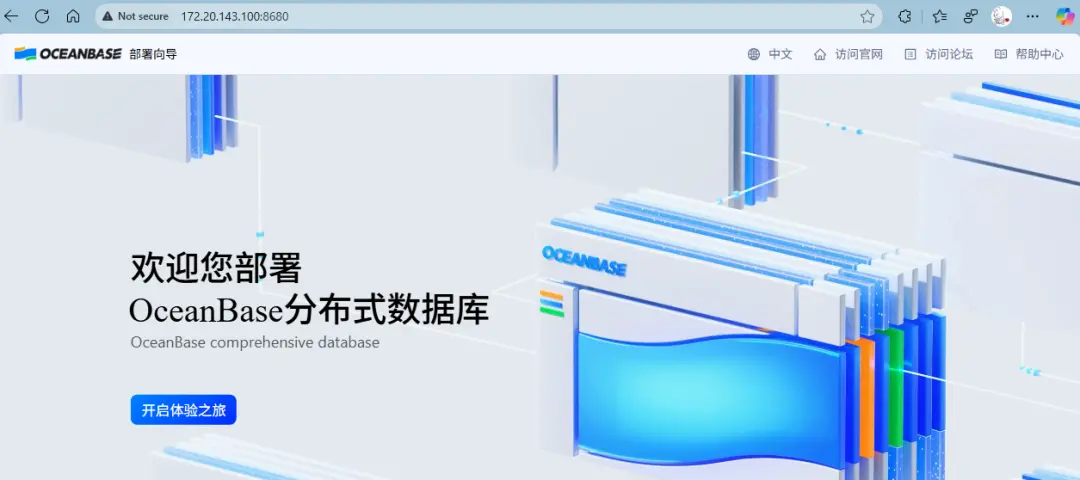

看到這個頁面，就成功了四分之一。點擊“開啓體驗之旅”。

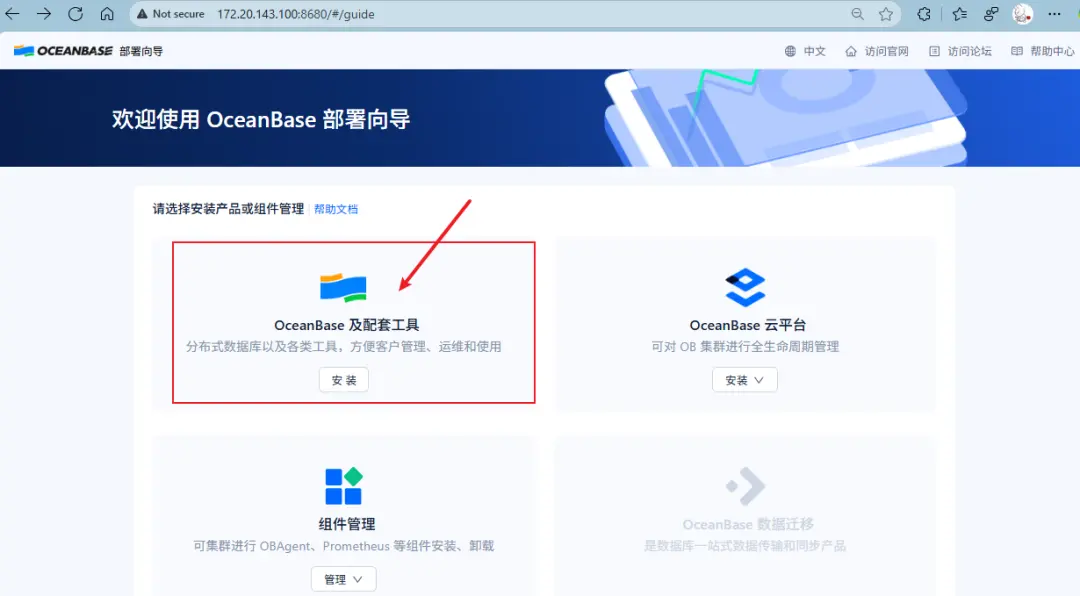

這裏 OBD WEB 提供了 OB 的部署、OB 雲平台的部署以及組件的管理。本文主要探索 OB 單機部署，所以不選擇 【OB 雲平台】，選第一個【OB 及配套工具】。
後面會進入 OB 部署嚮導頁面。
3.2.1 部署配置

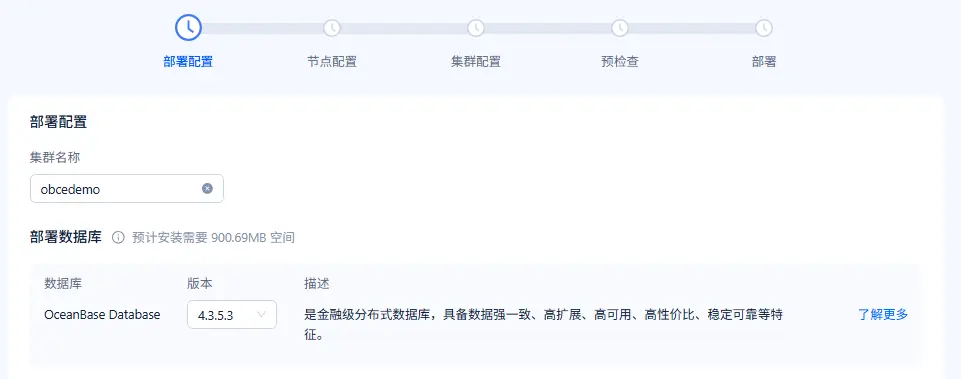

- 設置集羣名稱 和選擇 數據庫版本
集羣名稱很重要，後期不能改。
版本的選擇，如果是正式業務用，就查看官網 Release Note 裏。一般首先用 LTS 版本（4.2.5 或 4.3.5 ），然後選擇倒數第二個 BP 版本。

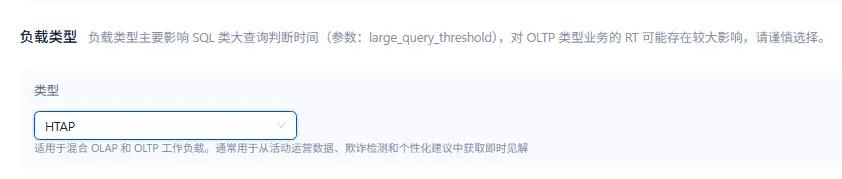

- 選擇負載類型
負載類型有 OLTP、OLAP、HTAP、OBKV 等。選錯了也沒關係。這個選擇只是影響一些參數的設置，並且這些參數後期都可以改。

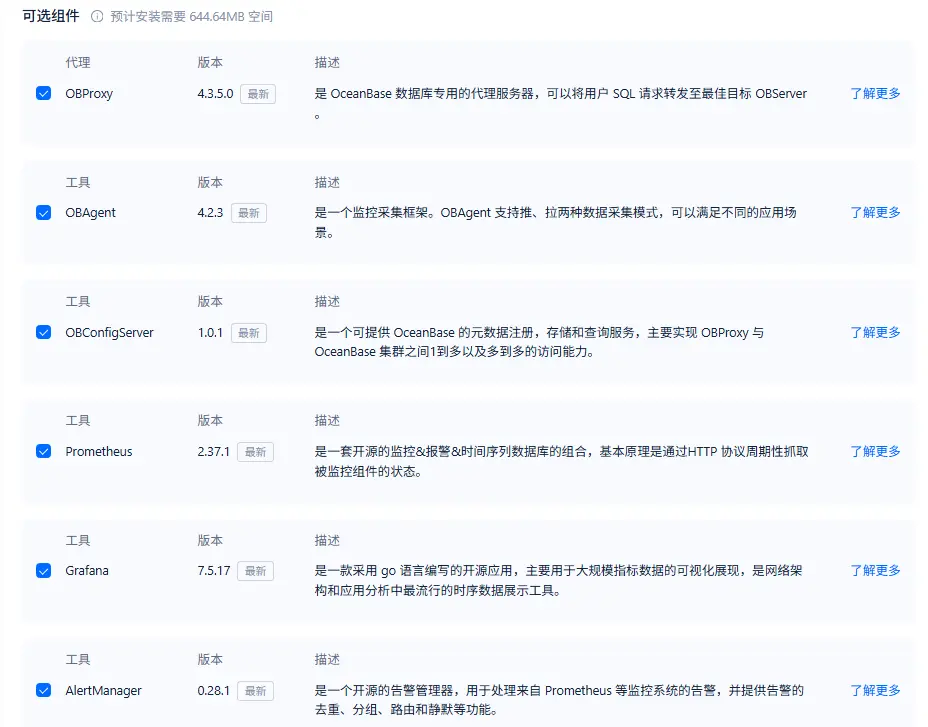

- 選擇組件
這些組件的作用在生產的運維，都很有必要。 有 OCP 的場景裏，這些組件都在後台默默的工作（除了 OBConfigServer）；沒有 OCP 的場景裏，組件的作用就浮出水面了。

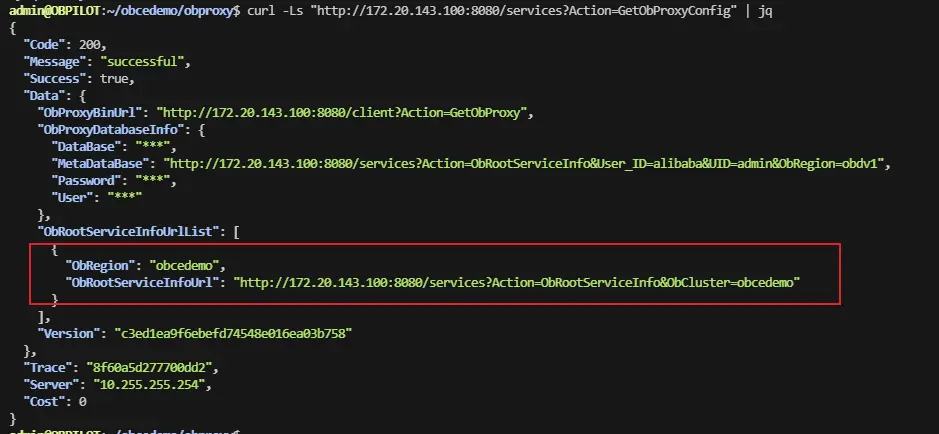

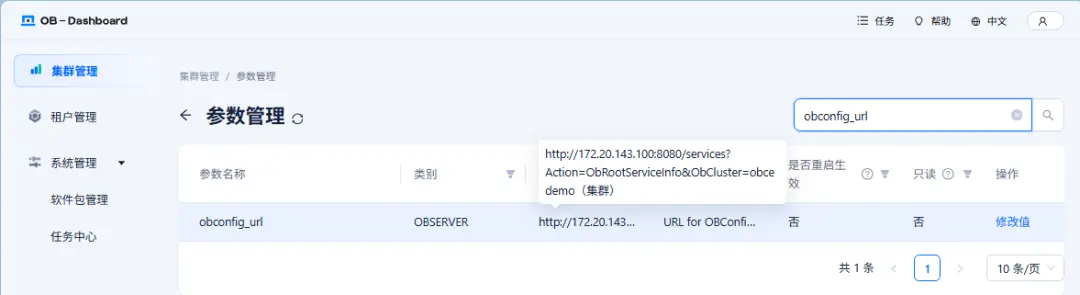

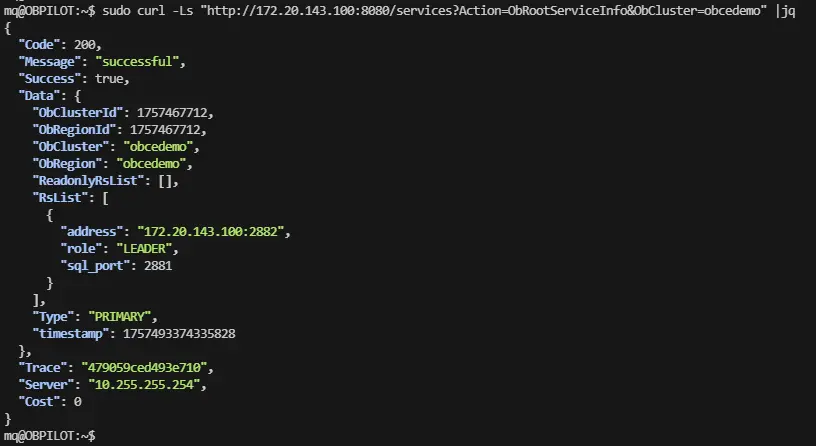

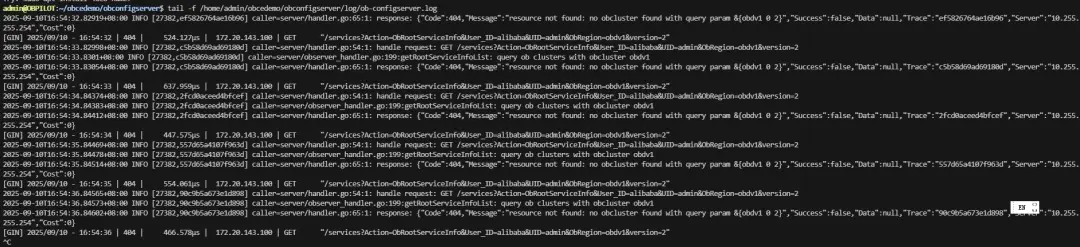

所有組件除了 OBConfigServer 外大家都能理解，OBConfigServer 應該是一個“服務”，用於OB RS 的元信息的註冊、查詢和存儲。以前手動部署 OB 集羣的時候，缺陷就是 RS 是寫死 IP 的，有了這個服務，OBProxy 就可以寫死這個服務的 API 地址動態獲取 OB 集羣的 RS 地址。

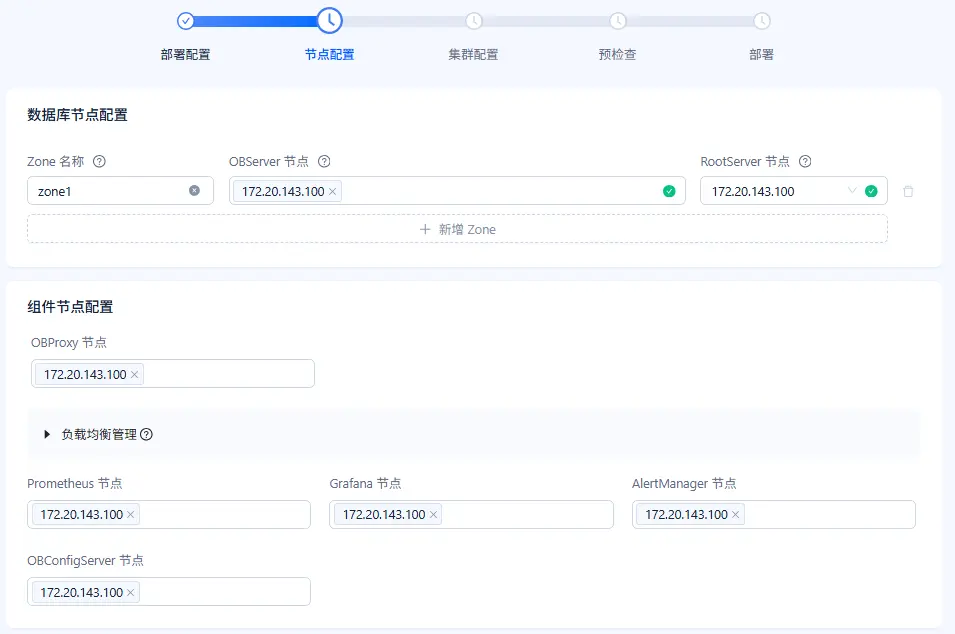

3.2.2 節點配置
- 指定數據庫節點和組件節點
這裏只有一個節點，並且儘量不要用 127.0.0.1 那個地址，改用實際的 IP 。

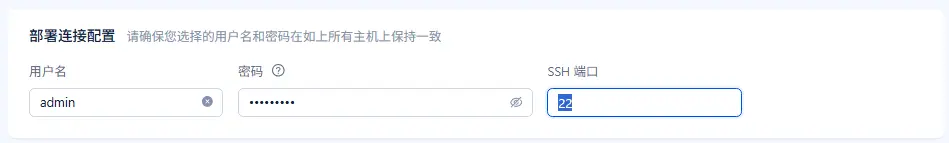

- 指定部署用户
部署用户名就用常用的 admin 用户。不要用 root！

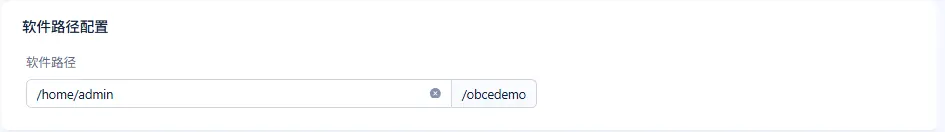

- 指定軟件路徑配置
部署目錄就用常用的默認目錄：/home/admin/obcedemo 。
3.2.3 集羣配置

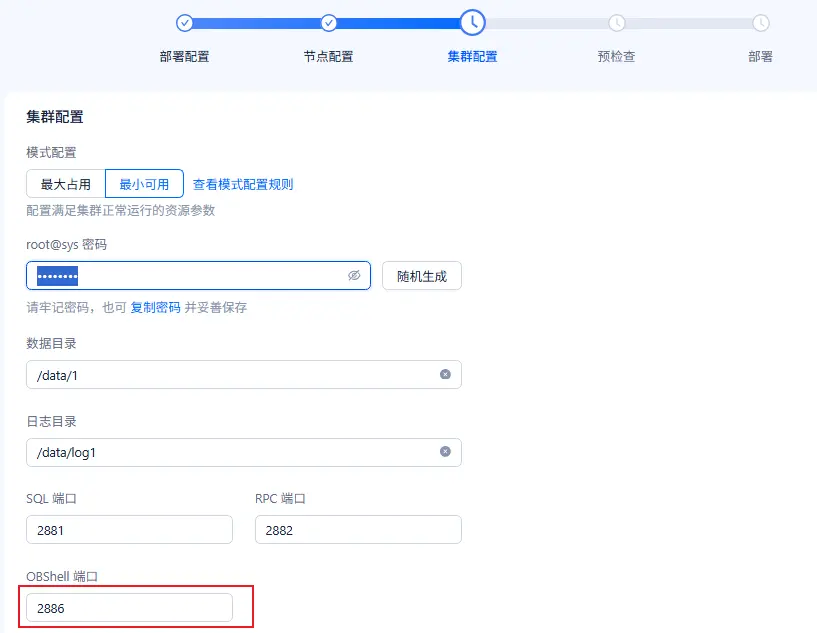

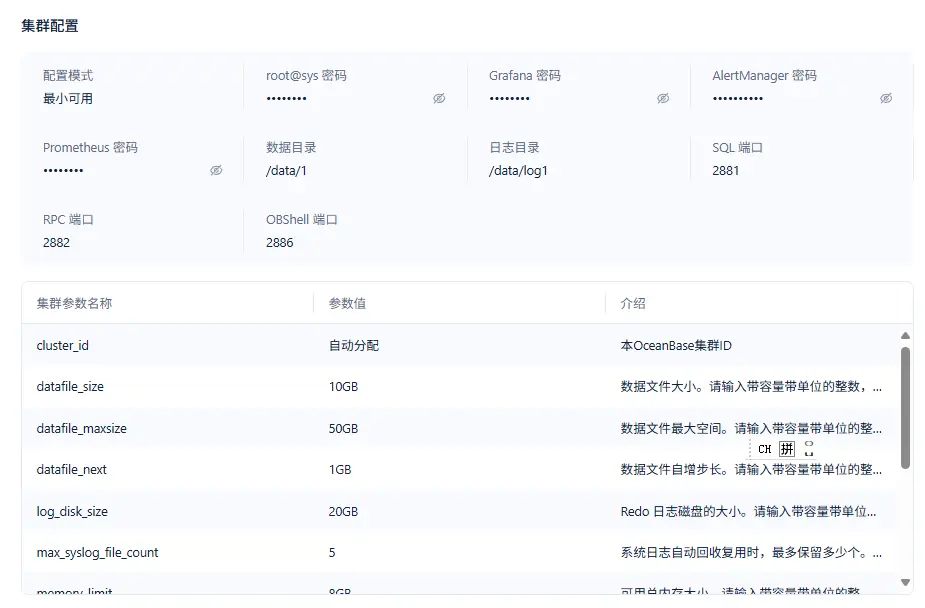

- 設置集羣密碼、數據目錄、端口
模式配置如果是生產服務器，就選擇“最大佔用”；開發測試環境選擇“最小可用”。這個是給不熟悉 OB 的人使用。選錯不要緊，後面還可以改相應參數。
OBShell 端口 2886 後面會有用。

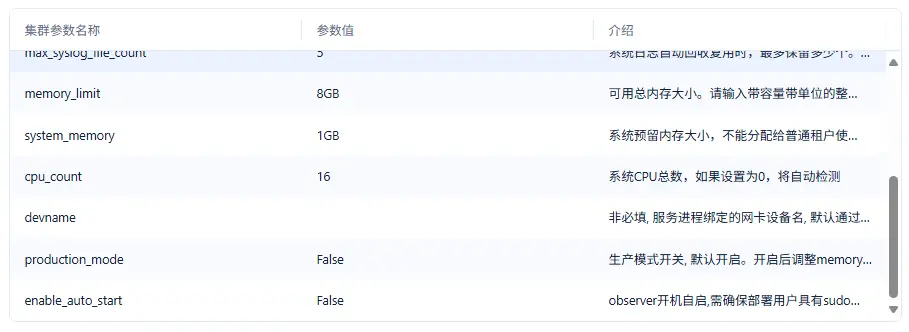

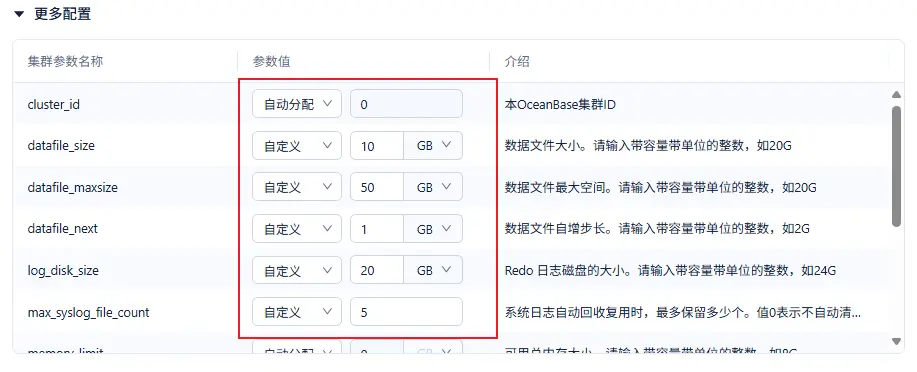

- 配置更多參數

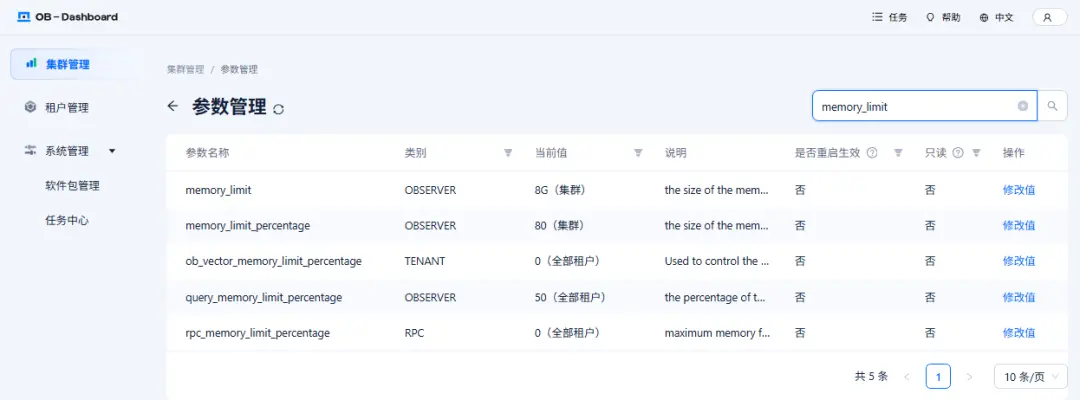

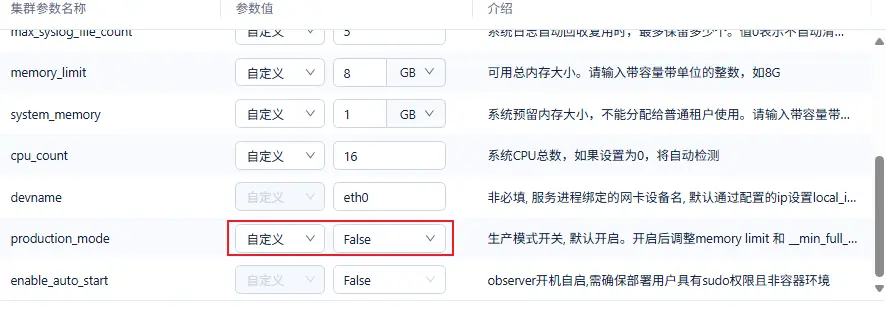

即使是初學者，也建議配置這些參數。否則後面磁盤和內存被用去大半會讓人很意外。這裏的每個參數都有其用處，可以參考圖中配置。
小內存規格下，參數product_mode 設置為 False 。

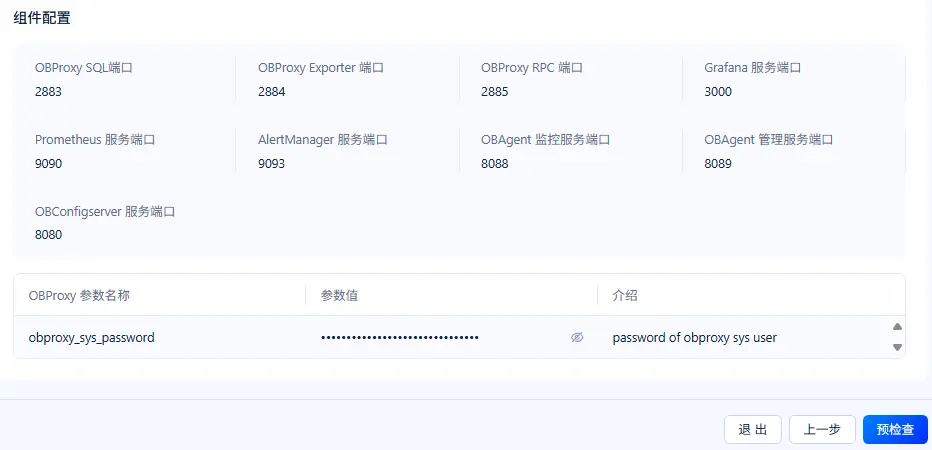

- 配置組件參數
主要就設置一下密碼，其他參數都保持默認。
主要就是小內存環境限制一下 OBProxy 的內存。如果是生產環境，還要調大這個內存參數 proxy_mem_limited 。
後面參數按頁面提示輸入相應的。( 這裏 vip_address 有個前端 BUG ，格式檢查不過。可以收起這個“更多配置” 繞過這個問題

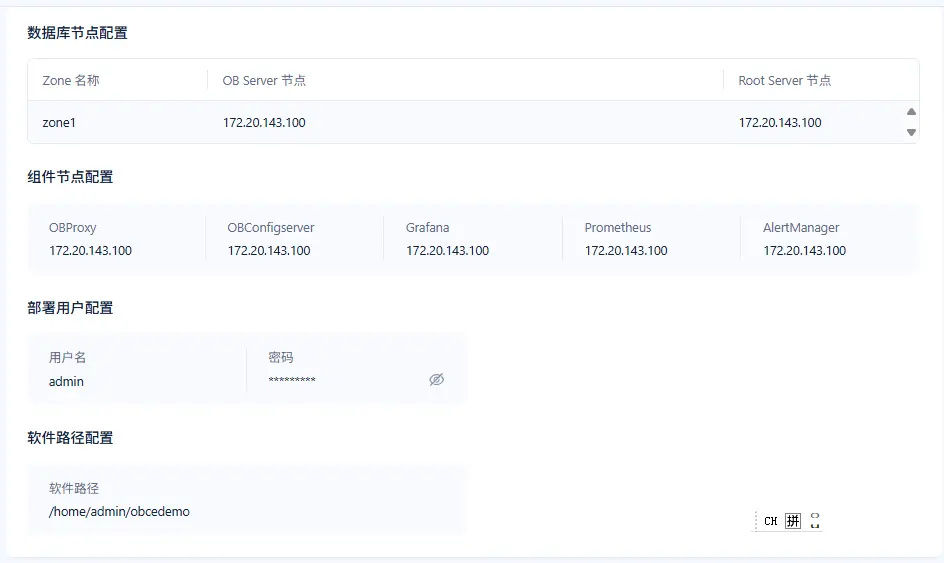

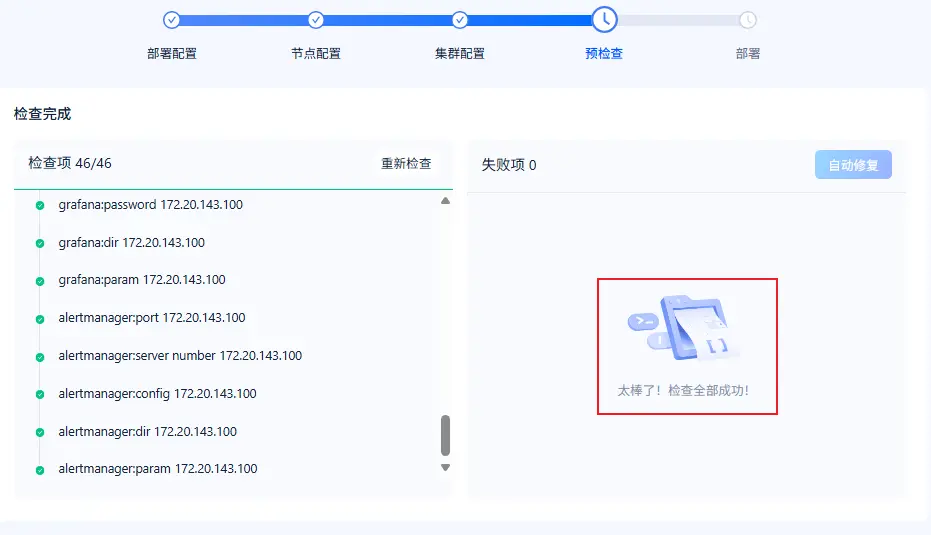

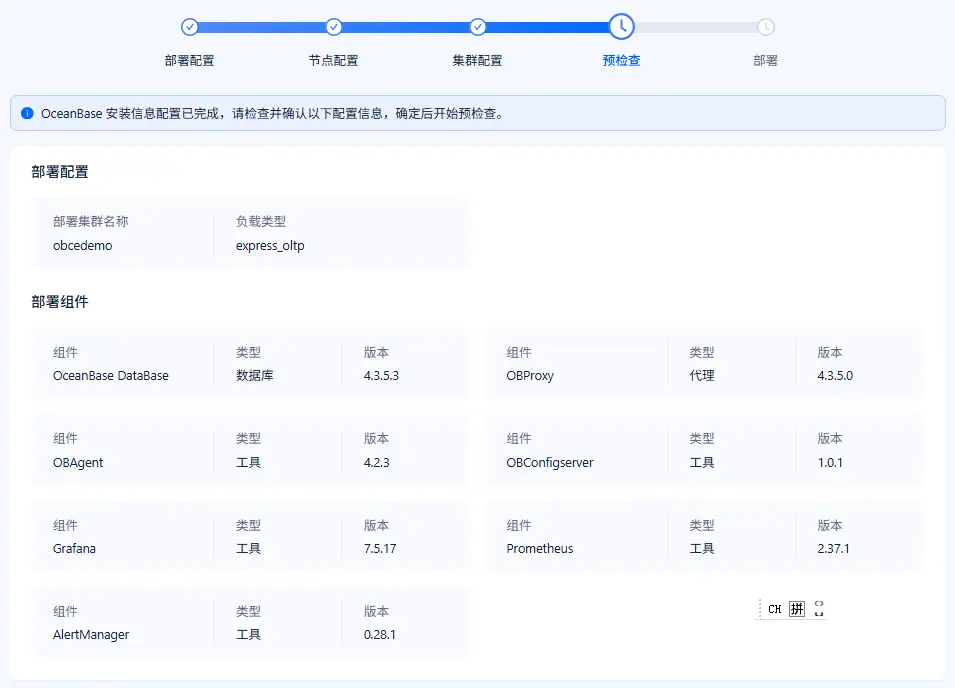

3.2.4 預檢查

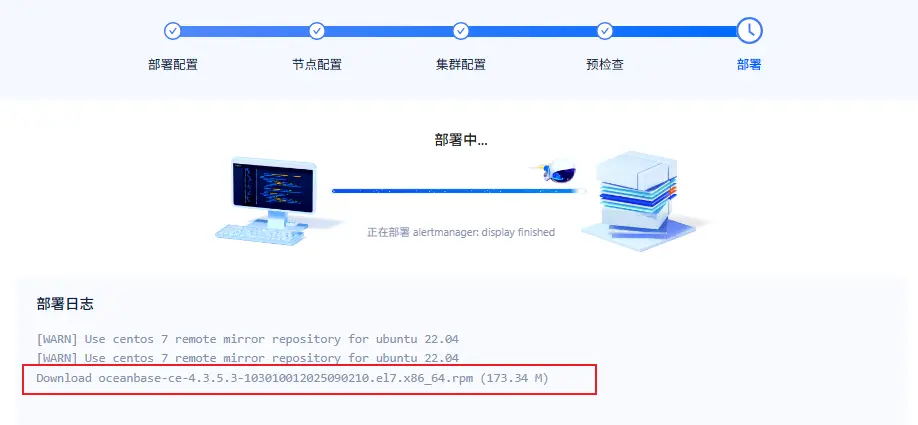

3.2.5 開始部署
點擊下面的“部署按鈕”。

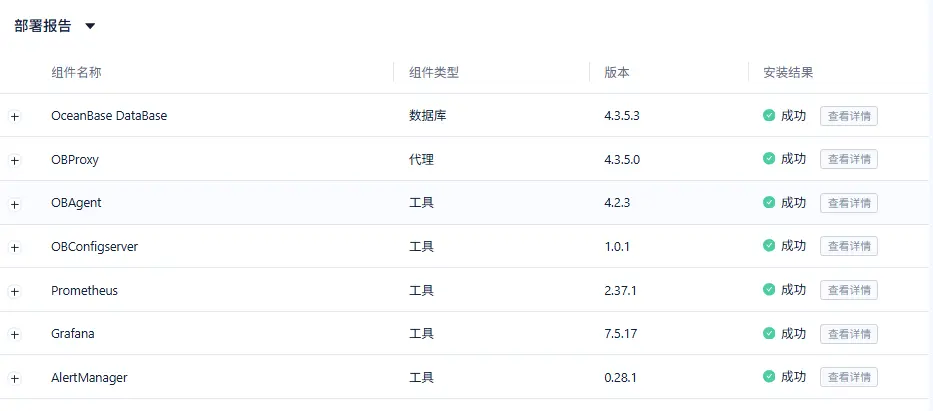

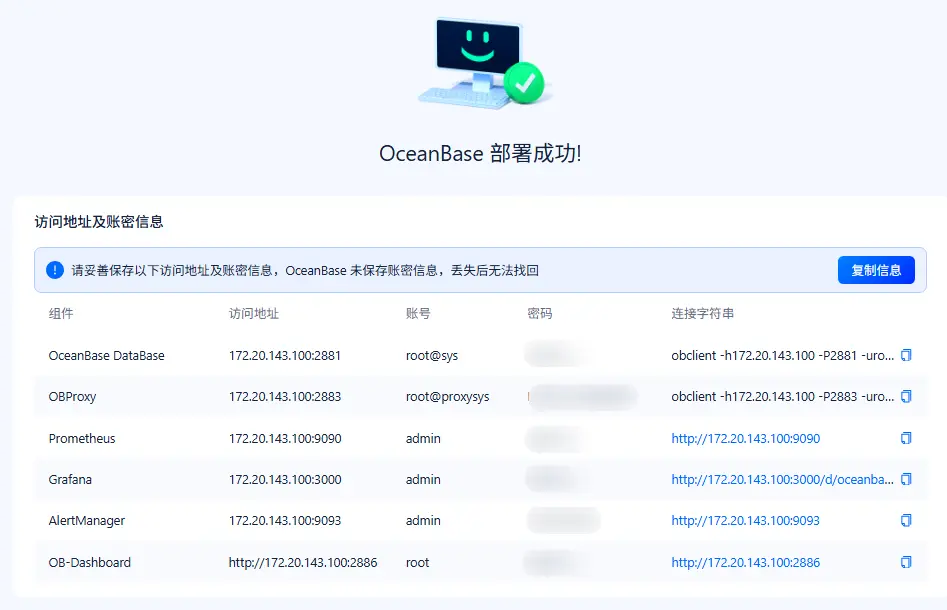

- 部署成功

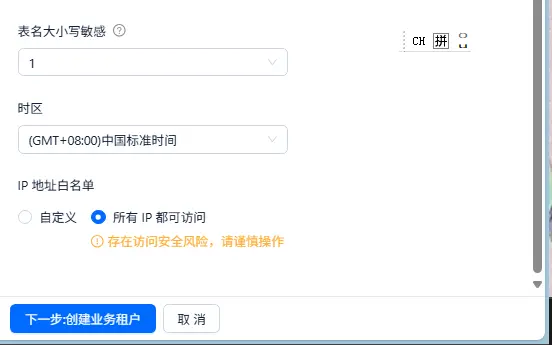

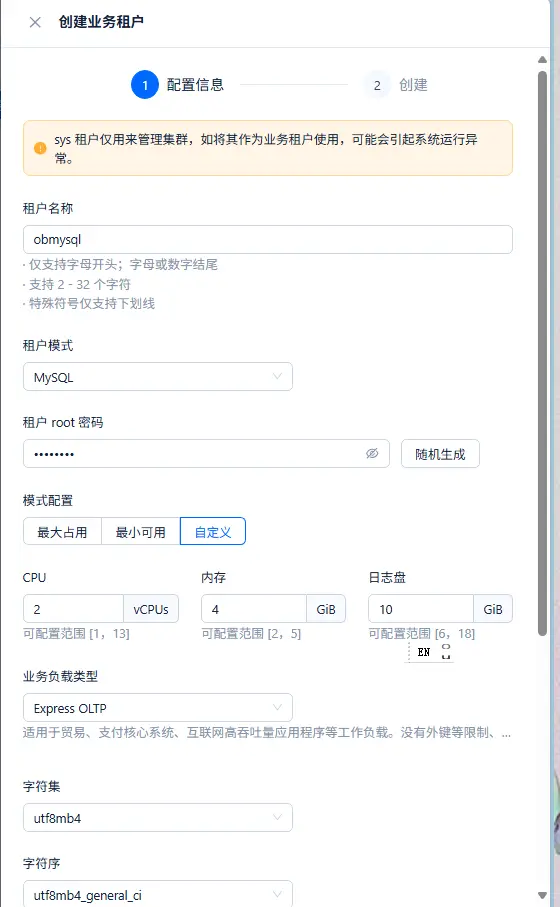

3.2.6 創建業務租户

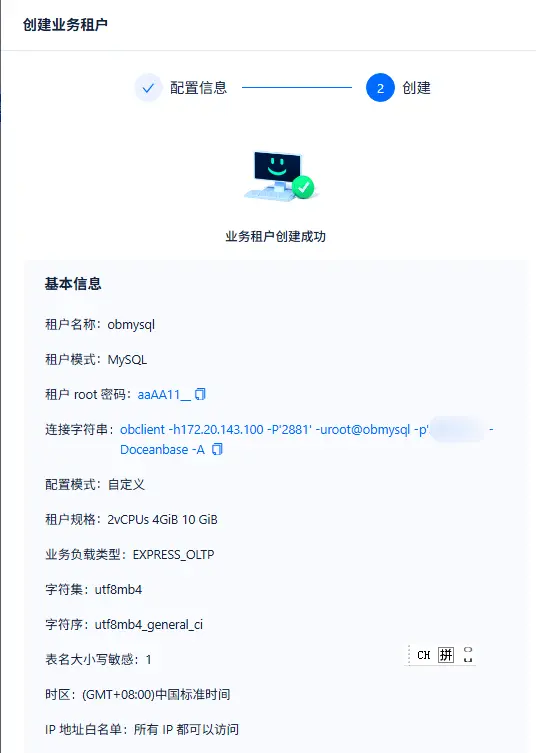

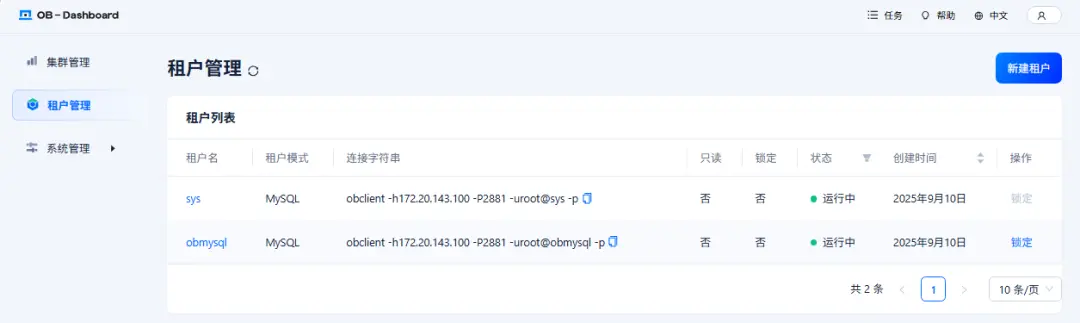

創建成功如下。

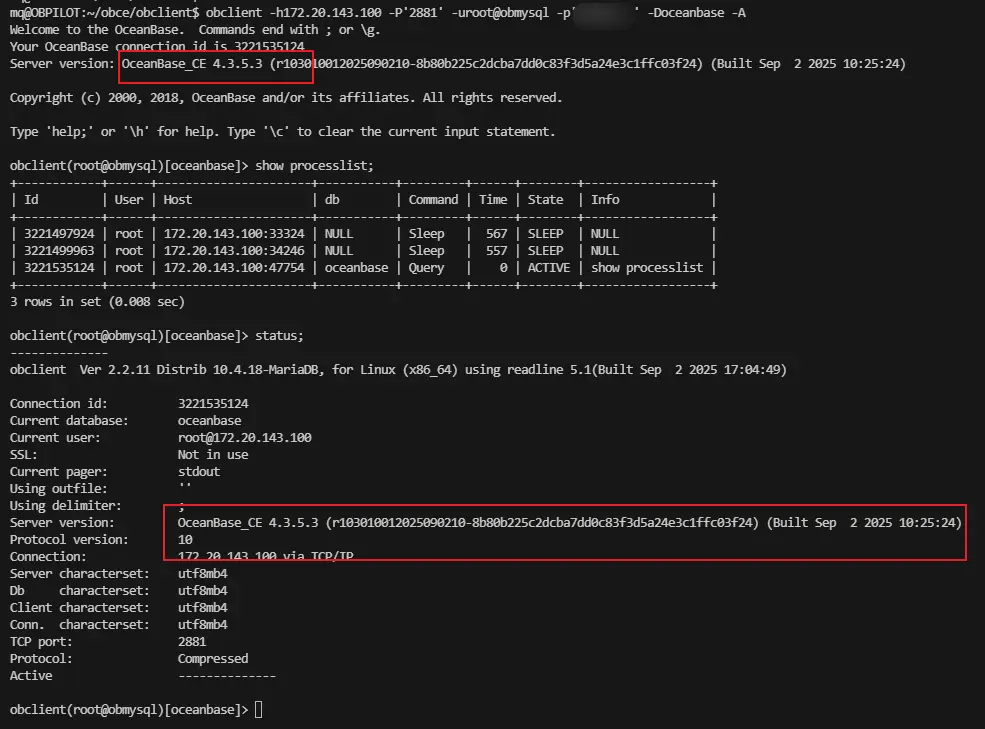

3.2.7 租户連接
驗證租户連接需要命令obclient 。先安裝一下。
mkdir obclient && cd obclient
rpm2cpio ../obclient-2.2.11-22025090217.el7.x86_64.rpm |cpio -idmv
sudo cp -r u01/obclient/bin/* /usr/local/bin/
4. OB 社區版體驗
4.1 巡檢 OB 體驗環境
命令行下還是使用 obd 命令查看部署信息。
- 查看各個組件的連接方式和賬户密碼。
mq@OBPILOT:~$ sudo obd cluster display obcedemo
Get local repositories and plugins ok
Open ssh connection ok
Connect to ob-configserver ok
+--------------------------------------------------------------------+
| ob-configserver |
+----------------+------+----------------+----------+--------+-------+
| server | port | vip_address | vip_port | status | pid |
+----------------+------+----------------+----------+--------+-------+
| 172.20.143.100 | 8080 | 172.20.143.100 | 8080 | active | 27382 |
+----------------+------+----------------+----------+--------+-------+
curl -s 'http://172.20.143.100:8080/services?Action=GetObProxyConfig'
Connect to observer 172.20.143.100:2881 ok
Wait for observer init ok
+--------------------------------------------------+
| oceanbase-ce |
+----------------+---------+------+-------+--------+
| ip | version | port | zone | status |
+----------------+---------+------+-------+--------+
| 172.20.143.100 | 4.3.5.3 | 2881 | zone1 | ACTIVE |
+----------------+---------+------+-------+--------+
obclient -h172.20.143.100 -P2881 -uroot@sys -p'*******' -Doceanbase -A
cluster unique id: b8c970ad-2f63-50f3-9b9e-7c77262e05ee-199314d5555-03050304
Connect to obproxy ok
+--------------------------------------------------------------------+
| obproxy-ce |
+----------------+------+-----------------+-----------------+--------+
| ip | port | prometheus_port | rpc_listen_port | status |
+----------------+------+-----------------+-----------------+--------+
| 172.20.143.100 | 2883 | 2884 | 2885 | active |
+----------------+------+-----------------+-----------------+--------+
obclient -h172.20.143.100 -P2883 -uroot@proxysys -p'***********' -Doceanbase -A
Connect to Obagent ok
+-------------------------------------------------------------------+
| obagent |
+----------------+--------------------+--------------------+--------+
| ip | mgragent_http_port | monagent_http_port | status |
+----------------+--------------------+--------------------+--------+
| 172.20.143.100 | 8089 | 8088 | active |
+----------------+--------------------+--------------------+--------+
Connect to Prometheus ok
+----------------------------------------------------------+
| prometheus |
+----------------------------+-------+------------+--------+
| url | user | password | status |
+----------------------------+-------+------------+--------+
| http://172.20.143.100:9090 | admin | '*********' | active |
+----------------------------+-------+------------+--------+
Connect to grafana ok
+----------------------------------------------------------------------+
| grafana |
+----------------------------------------+-------+------------+--------+
| url | user | password | status |
+----------------------------------------+-------+------------+--------+
| http://172.20.143.100:3000/d/oceanbase | admin | '********' | active |
+----------------------------------------+-------+------------+--------+
Connect to Alertmanager ok
+------------------------------------------------------------+
| alertmanager |
+----------------------------+-------+--------------+--------+
| url | user | password | status |
+----------------------------+-------+--------------+--------+
| http://172.20.143.100:9093 | admin | '*********' | active |
+----------------------------+-------+--------------+--------+
obshell program health check ok
display ob-dashboard ok
+---------------------------------------------------------+
| ob-dashboard |
+----------------------------+------+------------+--------+
| url | user | password | status |
+----------------------------+------+------------+--------+
| http://172.20.143.100:2886 | root | '********' | active |
+----------------------------+------+------------+--------+
Trace ID: 6acb9326-8df4-11f0-8bd2-00155dd330c2
If you want to view detailed obd logs, please run: obd display-trace 6acb9326-8df4-11f0-8bd2-00155dd330c2這個命令會把密碼明文輸出，這個很不好。上面 * 是我改過 的。產品其實可以將密碼的背景色和前景色設置為一樣，讓密碼不是那麼“直白” 但是可以被複制。
- 查看相關產品目錄
admin@OBPILOT:~/obcedemo$ pwd
/home/admin/obcedemo
admin@OBPILOT:~/obcedemo$ tree -L 2
.
├── alertmanager
│ ├── LICENSE -> /home/admin/.obd/repository/alertmanager/0.28.1/c5fe05fcc8263b83f6d0602a871d7e1a7a79bdb8//./LICENSE
│ ├── NOTICE -> /home/admin/.obd/repository/alertmanager/0.28.1/c5fe05fcc8263b83f6d0602a871d7e1a7a79bdb8//./NOTICE
│ ├── alertmanager -> /home/admin/.obd/repository/alertmanager/0.28.1/c5fe05fcc8263b83f6d0602a871d7e1a7a79bdb8//./alertmanager
│ ├── alertmanager.yaml
│ ├── alertmanager.yml -> /home/admin/.obd/repository/alertmanager/0.28.1/c5fe05fcc8263b83f6d0602a871d7e1a7a79bdb8//./alertmanager.yml
│ ├── amtool -> /home/admin/.obd/repository/alertmanager/0.28.1/c5fe05fcc8263b83f6d0602a871d7e1a7a79bdb8//./amtool
│ ├── data
│ ├── log
│ ├── run
│ └── web_config.yaml
├── grafana
│ ├── bin
│ ├── conf
│ ├── data
│ ├── log -> /home/admin/obcedemo/grafana/data/log
│ ├── plugins-bundled
│ ├── public
│ ├── run
│ └── scripts
├── obagent
│ ├── backup
│ ├── bin
│ ├── conf
│ ├── log
│ ├── pkg_store
│ ├── position_store
│ ├── run
│ ├── site-packages
│ ├── task_store
│ └── tmp
├── obconfigserver
│ ├── bin
│ ├── conf
│ ├── log
│ └── run
├── obproxy
│ ├── bin
│ ├── control-config
│ ├── etc
│ ├── lib
│ ├── log
│ ├── obproxyd.sh
│ ├── run
│ └── sharding-config
├── oceanbase
│ ├── admin
│ ├── audit
│ ├── bin
│ ├── etc
│ ├── etc2
│ ├── etc3
│ ├── lib
│ ├── log
│ ├── log_obshell
│ ├── run
│ └── store -> /data/1
└── prometheus
├── console_libraries
├── consoles
├── data
├── log
├── prometheus -> /home/admin/.obd/repository/prometheus/2.37.1/d5fe6d40b6ccd6de9de036fd294966d044a3c328/prometheus
├── prometheus.yaml
├── prometheusd.sh
├── promtool -> /home/admin/.obd/repository/prometheus/2.37.1/d5fe6d40b6ccd6de9de036fd294966d044a3c328/promtool
├── rules
├── run
└── web_config.yaml
56 directories, 13 files
admin@OBPILOT:~/obcedemo/oceanbase$ cd oceanbase/
admin@OBPILOT:~/obcedemo/oceanbase$ tree bin -L 1
bin
├── import_srs_data.py -> /home/admin/.obd/repository/oceanbase-ce/4.3.5.3/01caa84d50b07cc5d09d3a34be2d543dd72e708f/bin/./import_srs_data.py
├── import_time_zone_info.py -> /home/admin/.obd/repository/oceanbase-ce/4.3.5.3/01caa84d50b07cc5d09d3a34be2d543dd72e708f/bin/./import_time_zone_info.py
├── observer -> /home/admin/.obd/repository/oceanbase-ce/4.3.5.3/01caa84d50b07cc5d09d3a34be2d543dd72e708f/bin/./observer
└── obshell -> /home/admin/.obd/repository/oceanbase-ce/4.3.5.3/01caa84d50b07cc5d09d3a34be2d543dd72e708f/bin/./obshell
0 directories, 4 files
admin@OBPILOT:~/obcedemo/oceanbase$ ll store
lrwxrwxrwx 1 admin admin 7 Sep 10 09:39 store -> /data/1/
admin@OBPILOT:~/obcedemo/oceanbase$ tree store
store
├── clog -> /data/log1/clog
├── slog
│ ├── server
│ │ └── 1
│ ├── tenant_1
│ │ └── 1
│ ├── tenant_1001
│ │ └── 1
│ └── tenant_1002
│ └── 1
└── sstable
└── block_file
7 directories, 5 files上面是 OB 相關的目錄。這些目錄有個需要注意的點就是 observer 和 obproxy 以及相關產品的可執行文件、個別腳本文件實際上都是軟連接，真實的文件存在隱藏目錄 ~/.obd 下。千萬不要刪除這個隱藏目錄，也不要以為刪除了軟件目錄就清理乾淨了。
最好的清理方法是用 obd 命令去清理。
admin@OBPILOT:~/obcedemo/oceanbase$ tree store/clog/tenant_1* -L 2
store/clog/tenant_1
└── 1
├── log
└── meta
store/clog/tenant_1001
└── 1
├── log
└── meta
store/clog/tenant_1002
├── 1
│ ├── log
│ └── meta
└── 1001
├── log
└── meta上面就是 OB 4.2 講的比較多的事務日誌流的文件夾。每個租户一個大文件夾。
- 查看相關監聽端口
mq@OBPILOT:~$ sudo ss -tulnp | awk '!seen[$5]++'
Netid State Recv-Q Send-Q Local Address:Port Peer Address:PortProcess
udp UNCONN 0 0 127.0.0.53%lo:53 0.0.0.0:* users:(("systemd-resolve",pid=132,fd=13))
udp UNCONN 0 0 10.255.255.254:53 0.0.0.0:*
udp UNCONN 0 0 127.0.0.1:323 0.0.0.0:*
udp UNCONN 0 0 [::1]:323 [::]:*
tcp LISTEN 0 128 0.0.0.0:2884 0.0.0.0:* users:(("obproxy",pid=28181,fd=18))
tcp LISTEN 0 1024 0.0.0.0:2885 0.0.0.0:* users:(("obproxy",pid=28181,fd=103))
tcp LISTEN 0 1024 0.0.0.0:2881 0.0.0.0:* users:(("observer",pid=27477,fd=199))
tcp LISTEN 0 1024 0.0.0.0:2882 0.0.0.0:* users:(("observer",pid=27477,fd=99))
tcp LISTEN 0 1024 0.0.0.0:2883 0.0.0.0:* users:(("obproxy",pid=28181,fd=98))
tcp LISTEN 0 128 0.0.0.0:22 0.0.0.0:* users:(("sshd",pid=250,fd=3))
tcp LISTEN 0 244 127.0.0.1:5432 0.0.0.0:* users:(("postgres",pid=904,fd=5))
tcp LISTEN 0 1024 [::]:2885 [::]:* users:(("obproxy",pid=28181,fd=106))
tcp LISTEN 0 2048 *:2886 *:* users:(("obshell",pid=27993,fd=9))
tcp LISTEN 0 1024 [::]:2882 [::]:* users:(("observer",pid=27477,fd=103))
tcp LISTEN 0 1024 [::]:2883 [::]:* users:(("obproxy",pid=28181,fd=100))
tcp LISTEN 0 2048 *:3000 *:* users:(("grafana-server",pid=28755,fd=12))
tcp LISTEN 0 128 [::]:22 [::]:* users:(("sshd",pid=250,fd=4))
tcp LISTEN 0 2048 *:8080 *:* users:(("ob-configserver",pid=27382,fd=7))
tcp LISTEN 0 2048 *:8088 *:* users:(("ob_monagent",pid=28351,fd=7))
tcp LISTEN 0 2048 *:8089 *:* users:(("ob_mgragent",pid=28350,fd=7))
tcp LISTEN 0 2048 *:9093 *:* users:(("alertmanager",pid=28857,fd=3))
tcp LISTEN 0 2048 *:9090 *:* users:(("prometheus",pid=28639,fd=3))OBSERVER 本身很簡單，單進程軟件，就監聽 2881 和 2882 . OBProxy 也是單進程軟件，監聽 2883、2884、2885 。 OBSHELL 進程監聽 2886 。每個端口都有特殊的用途。具體參考官網文檔。
4.2 OB_CONFIGSERVER 體驗
ob_configserver 是為了方便沒有 OCP 的情況下 OB 集羣（多節點）的 RootService 服務地址的獲取。OB 集羣的參數 obconfig_url 就是為此設計，通常在生產環境這個內容是 OCP 的一個 API 地址。如果沒有部署 OCP ，那就需要單獨的一個服務提供這個 RoootService 元信息的讀和寫。

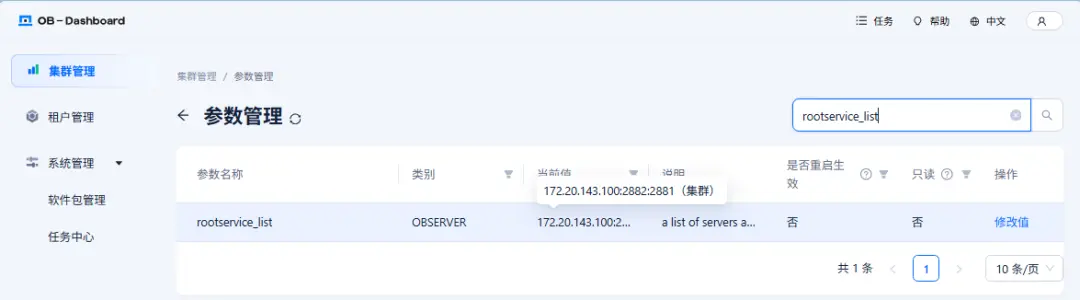

通常 OB 集羣的參數 rootservice_list 會記錄這個集羣的 RootService 地址，這個參數是 observer 啓動初始化時指定的參數。這個參數的弊端在於寫死了，如果後期 SYS 租户換機器了，RootService 地址也會變化，但是這個參數不會變。
所以 OB 集羣還有個參數 obconfig_url 是一個 API ，這個 API 可以獲取這個集羣的 RootService 地址。當 OB 集羣的 SYS 租户成員發生變動時（也就是 RootService 地址發生變動）, OB 集羣會通過這個 API 寫入新的地址。
如果沒有部署 OCP 了，那就部署一個單獨的服務 ob_configserver 。下面通過這個 API 讀取一下值。
這裏面就是顯示的 RootService 地址。
在 OBProxy 啓動的時候也需要 OB 集羣的 RootService 地址。同樣的 OBProxy 也有兩個類似參數。目前 Dashboard 還不支持查看 OBProxy 參數，我們就到命令行下去查看。
admin@OBPILOT:~/obcedemo/obproxy$ mysql -h127.1 -uroot@proxysys -P2883 -p -c -A
Enter password:
Welcome to the MySQL monitor. Commands end with ; or \g.
Your MySQL connection id is 786432005
Server version: 5.6.25
Copyright (c) 2000, 2025, Oracle and/or its affiliates.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
mysql> show proxyconfig like '%rootservice_list%';
+------------------+---------------------+------------------------------------------------------------------------------------------------------------------+-------------+---------------+-------+--------------+
| name | value | info | need_reboot | visible_level | range | config_level |
+------------------+---------------------+------------------------------------------------------------------------------------------------------------------+-------------+---------------+-------+--------------+
| rootservice_list | 172.20.143.100:2881 | a list of servers against which election candidate is checked for validation, format ip1:sql_port1;ip2:sql_port2 | true | SYS | | LEVEL_GLOBAL |
+------------------+---------------------+------------------------------------------------------------------------------------------------------------------+-------------+---------------+-------+--------------+
1 row in set (0.00 sec)
mysql> show proxyconfig like '%obproxy_config_server_url%';
+---------------------------+-------------------------------------------------------------+---------------------------------------+-------------+---------------+-------+--------------+
| name | value | info | need_reboot | visible_level | range | config_level |
+---------------------------+-------------------------------------------------------------+---------------------------------------+-------------+---------------+-------+--------------+
| obproxy_config_server_url | http://172.20.143.100:8080/services?Action=GetObProxyConfig | url of config info(rs list and so on) | true | SYS | | LEVEL_GLOBAL |
+---------------------------+-------------------------------------------------------------+---------------------------------------+-------------+---------------+-------+--------------+
1 row in set (0.00 sec)
mysql>同樣，我們要看看讀取這裏的 API 地址返回信息。
這個裏面就記錄了這個 OBProxy 集羣能連接的 OB 集羣對應的參數 obconfig_url 值。也就是前面的 API 地址。
所以，這兩個 API 就是 ob_configserver 服務提供的。
- 巡檢
ob_configserver服務
下面是巡檢 ob_configserver 服務
首先確認 ob_configserver 已經啓動。
mq@OBPILOT:~$ sudo ss -tulnp | awk '!seen[$5]++' |grep 8080
tcp LISTEN 0 2048 *:8080 *:* users:(("ob-configserver",pid=27382,fd=7))然後查看 ob_configserver 參數。
admin@OBPILOT:~/obcedemo/obconfigserver$ cat conf/ob-configserver.yaml
log:
level: info
filename: /home/admin/obcedemo/obconfigserver/log/ob-configserver.log
maxsize: 30
maxage: 7
maxbackups: 10
localtime: true
compress: true
server:
address: 0.0.0.0:8080
run_dir: run
vip:
address: 172.20.143.100
port: 8080
storage:
database_type: sqlite3
connection_url: /home/admin/obcedemo/obconfigserver/.data.db?cache=shared&_fk=1這個參數裏指定了 VIP 地址，這個可以是實際物理 IP ，也可以是虛擬 IP 。在生產環境，如果 OB 集羣是多節點的，這個應該是負載提供的 VIP，後端對應有部署 ob_configserver 的 地址 IP（可以獨立部署在虛擬機上，也可以部署在 OB 節點上）。
參數文件裏還提示了 ob_configserver 的日誌。
查看日誌就可以看到這個 API 週期性的被調用讀取（GET）。如果是寫入信息，那就是 POST 。GET 和 POST 是 HTTP 協議的內容。如果 API 有問題，這個日誌裏就有明細。
4.3 OB Dashboard 體驗
mq@OBPILOT:~$ ps -ef|grep obshell
admin 27960 1 0 09:48 ? 00:00:00 /home/admin/obcedemo/oceanbase/bin/obshell daemon --ip 172.20.143.100 --port 2886
admin 27993 27960 0 09:48 ? 00:00:10 /home/admin/obcedemo/oceanbase/bin/obshell server --ip 172.20.143.100 --port 2886

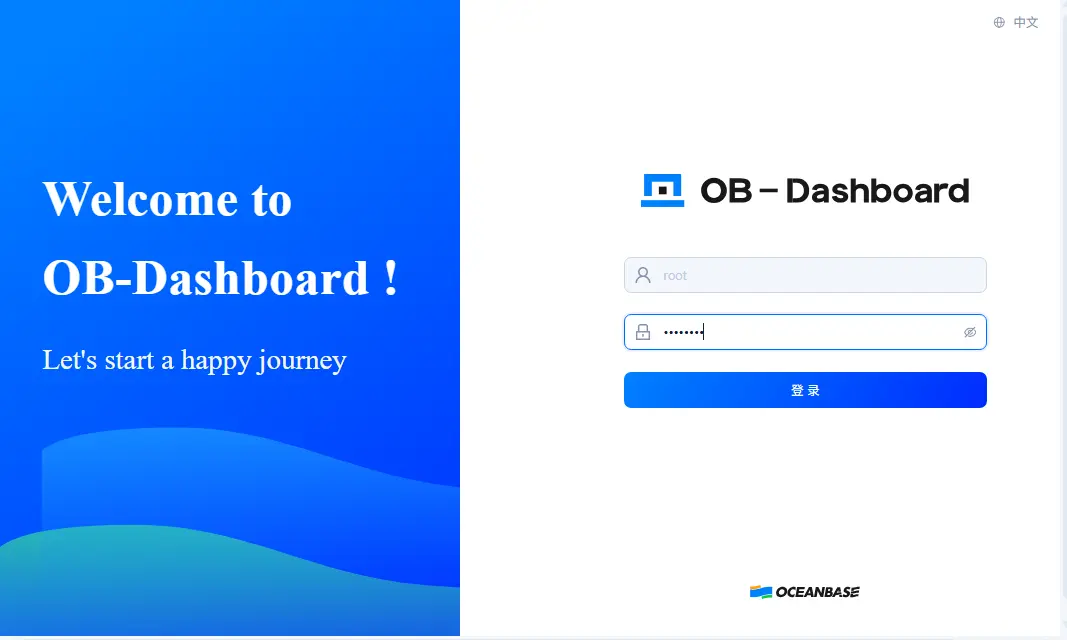

mq 53601 421 0 11:08 pts/0 00:00:00 grep obshellobshell 進程監聽端口是 2886 , 這是 http 協議訪問，訪問地址： http://172.20.143.100:2886/
這個密碼是 sys 租户的 root 密碼。
- 集羣管理
登陸後首頁是集羣管理，只支持當前集羣。
這個時候能做的運維有參數管理、停止集羣。
- 租户管理
租户管理下可以新建租户。這個很常見就不用演示了。

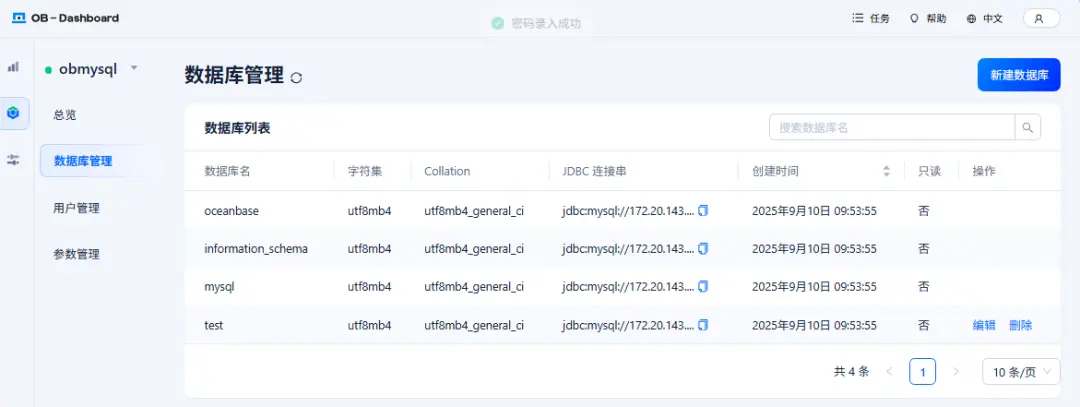

租户下可以新建數據庫和新建用户。
- 軟件包管理

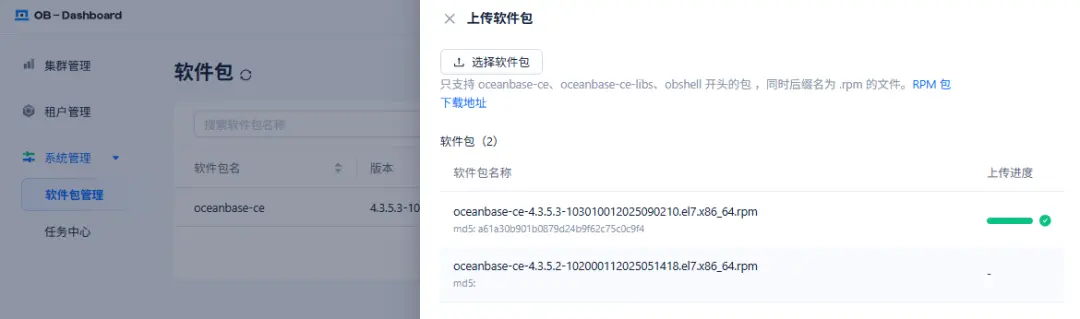

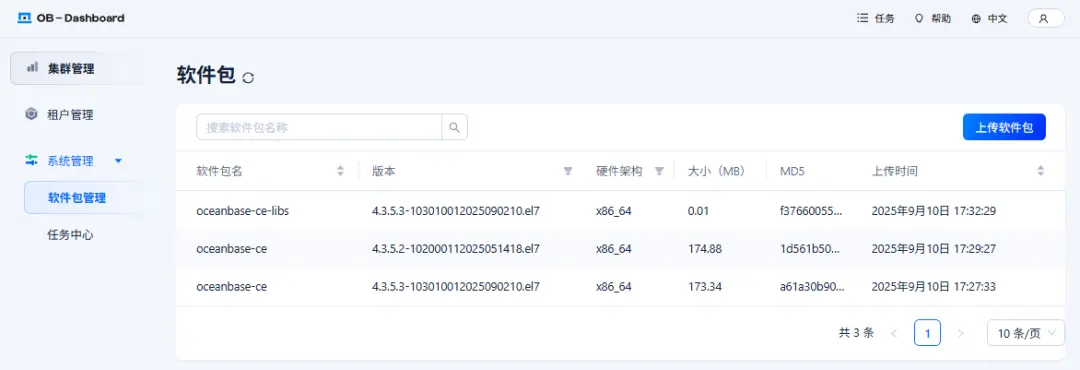

可以上傳軟件包。一般來説要把當前 OB 集羣版本和 obshell版本軟件上傳上去，以後才可以升級。
沒有軟件包刪除入口，功能還有待完善。

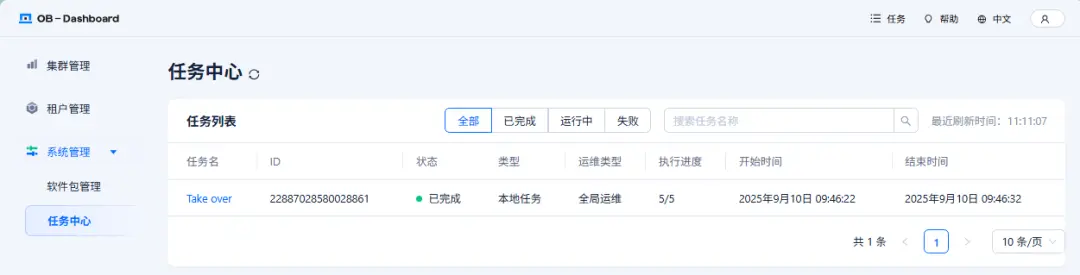

- 任務中心

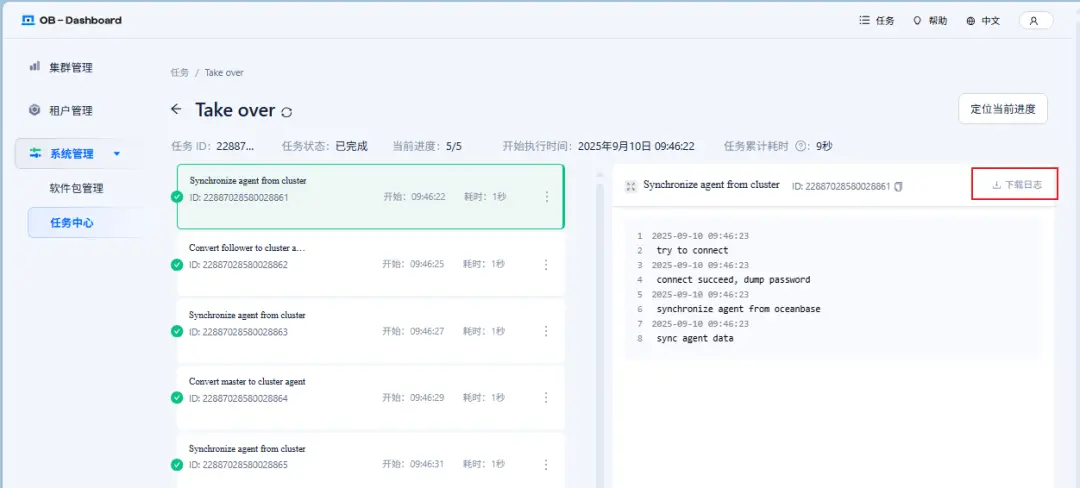

OB-Dashboard 的運維也是參考 OCP 的框架，只不過是更精簡一些。運維操作都以任務流形式存在。任務流的細節目前看還比較粗糙。
- 參數管理
包括集羣的參數管理和租户的參數管理。
集羣的參數影響的是整個集羣。

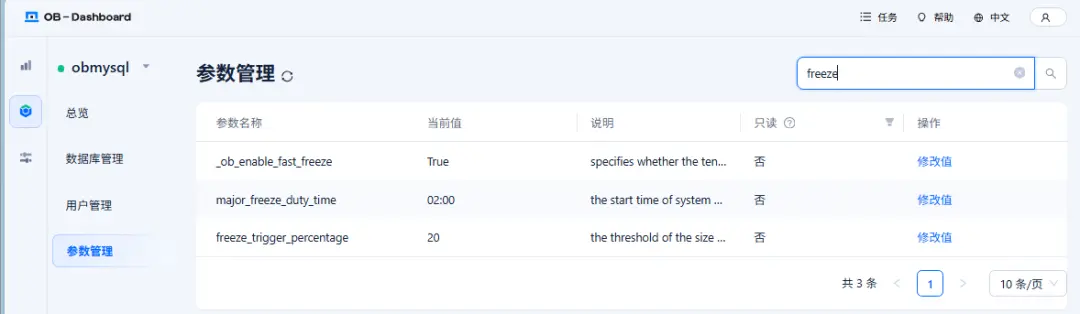

租户的參數管理隻影響當前租户。
5. 總結
總體上來説 OB 社區版如果是測試學習，可以在筆記本上單機部署，並且不需要部署 OCP ，使用 OB-Dashboard 可以做一些簡單的基礎運維。
當然性能監控這些就還有待產品完善。如果是生產環境多節點集羣，還是建議用專門的服務器部署一台社區版的 OCP 用於 OB 集羣的運維。
使用 OBD 命令運維還是過於偏技術細節，有一定複雜度和風險。
最後為大家推薦這個 OceanBase 開源負責人老紀的公眾號「老紀的技術嘮嗑局」，會持續更新和 #數據庫、#AI、#技術架構 相關的各種技術內容。歡迎感興趣的朋友們關注！
「老紀的技術嘮嗑局」不僅希望能持續給大家帶來有價值的技術分享，也希望能和大家一起為開源社區貢獻一份力量。如果你對 OceanBase 開源社區認可，點亮一顆小星星✨吧！你的每一個Star，都是我們努力的動力。
