1 背景

在分佈式系統應用中，高可用、一致性是經常面臨的問題，針對不同的應用場景，我們會選擇不同的架構方式，比如master-slave、基於ZooKeeper選主。隨着時間的推移，出現了基於Raft算法自動選主的方式，Raft是在Paxos的基礎上，做了一些簡化和限制，比如增加了日誌必須是連續的，只支持領導者、跟隨者和候選人三種狀態，在理解和算法實現上都相對容易許多。

1）DLedger 是openMessaging發佈的一個基於 Raft 實現的JAVA類庫，可以方便引用到系統中，滿足其高可用、高可靠、強一致的需求，其中在RocketMQ中作為消息Broker存儲高可用實現的一種解決方案。

2）Raft將系統中的角色分為領導者（Leader）、跟從者（Follower）和候選人（Candidate）：

• Leader：接受客户端請求，定時發送心跳包，並向Follower同步請求日誌，當日志同步到大多數節點上後告訴Follower提交日誌。
• Follower：接受並持久化Leader同步的日誌，在Leader告之日誌可以提交之後，提交日誌。
• Candidate：Leader選舉過程中的臨時角色，該狀態下的節點會發起投票，嘗試選擇自己為主節點，選舉成功後，不會存在該狀態下的節點

2 DLedger架構設計

DLedger 的實現大體可以分為以下兩個部分：

• 選舉 Leader
• 日誌複製

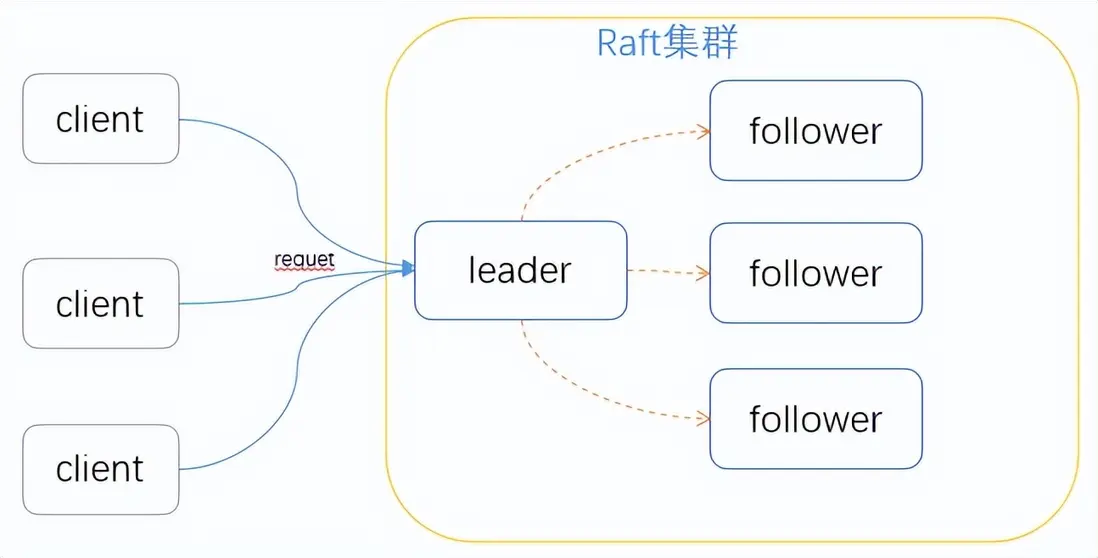

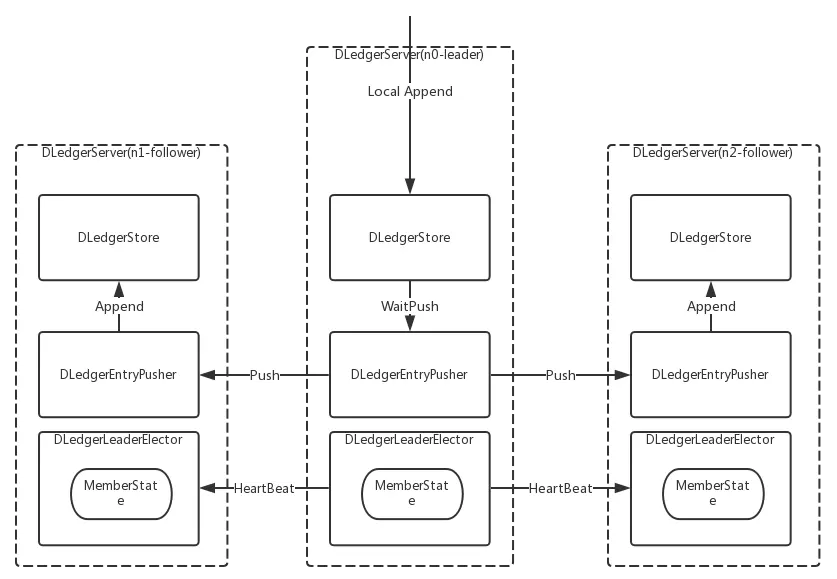

• 其整體架構如下圖

注：圖引用官網

從上面的架構圖中，有兩個核心類：DLedgerLeaderElector 和 DLedgerStore，選舉和文件存儲。選出 leader 後，再由 leader 去接收數據的寫入，同時同步到其他的 follower，這樣就完成了整個 Raft 的寫入過程

3 DLedger選主源碼分析

3.1 下載源碼

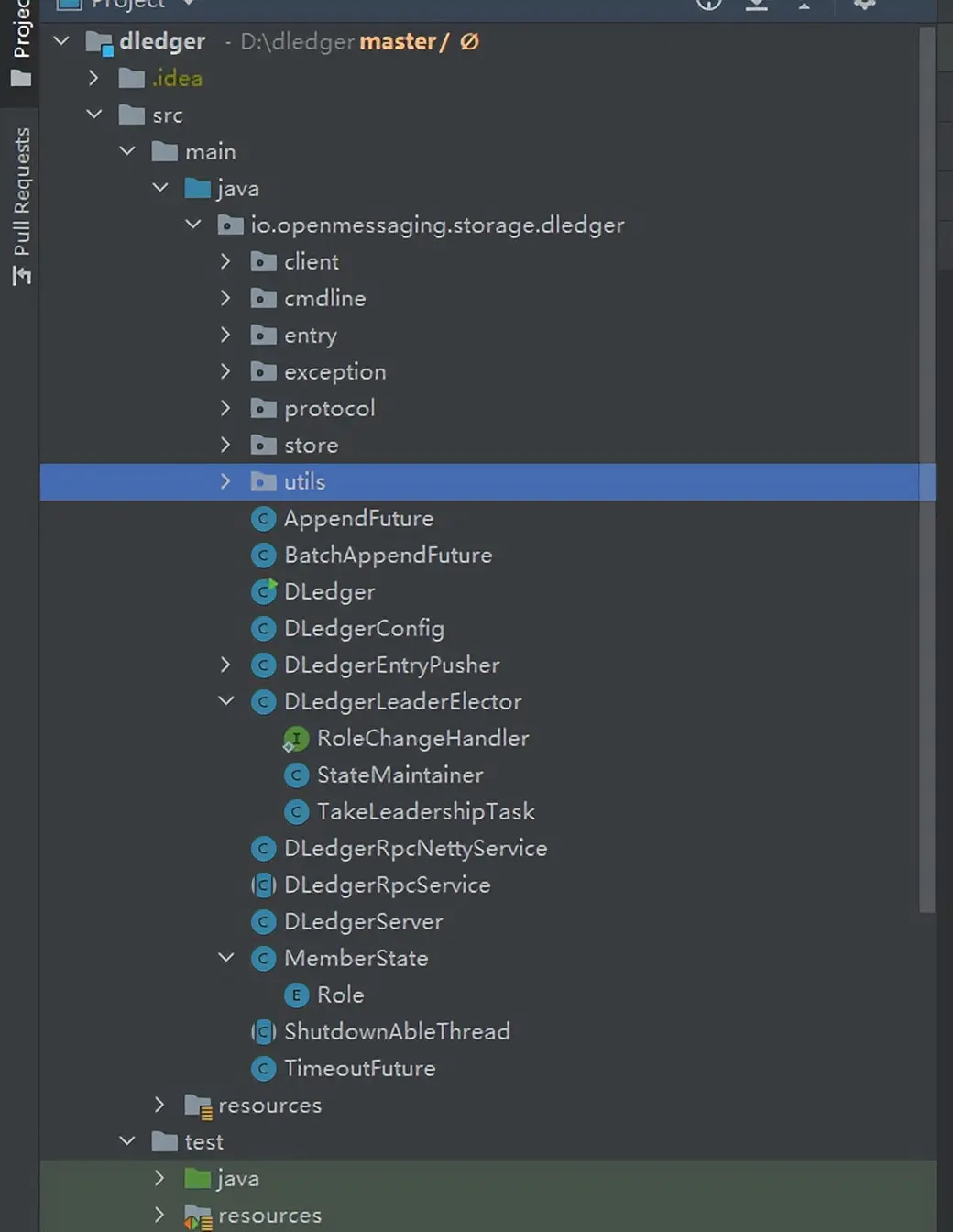

從gitGub下載代碼（https://github.com/openmessaging/dledger ），idea引入後，我們發現整個代碼量很小，在分析代碼時比較容易.

3.2 選主流程分析

3.2.1 原理

raft的選主過程實際是一個狀態機的流轉，在集羣啓動時每個節點的等待超時時間時隨機的，在第一個節點超時時間到來，則主動向其他節點發起投票，在收到半數以上的投票後晉升為leader（投票過程是個循環的過程），同時發送心跳請求，其他候選節點收到主節點的請求後，改變自己為follower節點。

• term: 任期，每一輪投票都是一個任期，默認從0開始
• Quorum機制：簡單説就是少説半數以上，比如3個節點，2個同意即可
• 超時時間： 在選舉時，每個節點的超時時間在一定範圍內是隨機的，這樣可以保證能夠順利選舉

3.2.2 代碼分析

整個狀態機的驅動，由線程每個10ms反覆執行DLedgerLeaderElector.maintainState()方法。下面重點來分析其狀態的驅動：

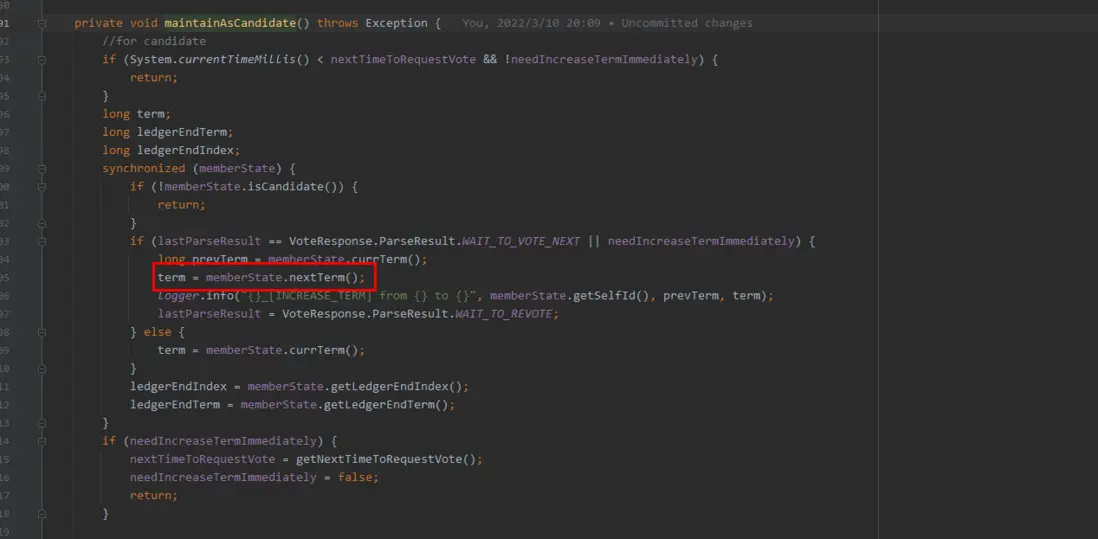

進入到核心方法maintainAsCandidate() ：

1.step1 初始化

• term : 投票輪次。
• ledgerEndTermLeader: 節點當前的投票輪次。
• ledgerEndIndex: 當前日誌的最大序列，即下一條日誌的開始 index
• nextTimeToRequestVote： 下次發起投票的時間（隨機的）
• needIncreaseTermImmediately：是否立即投票，在後面中會説明

在DLedger中每個節點的初始狀態WAIT\_TO\_REVOTE，所以第一輪只是做了初始化。其中只有 memberState.nextTerm()這個代碼會更改投票輪次

2.step2 投票

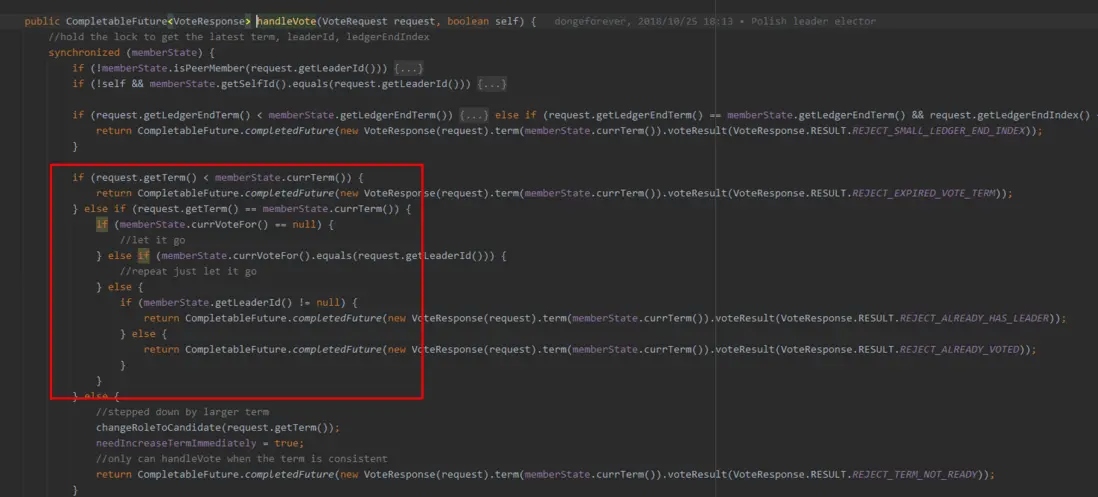

進入到核心方法handleVote()，這個方法主要是判斷其他節點請求來後，根據自己的term和請求者的等判斷是否投贊成票

• ledgerEndIndex因為在日誌複製過程中，每個節點的進度有可能是不一樣的，所以在新的一輪選舉時，這時不能投贊成票的
• 被選舉者 term 小於 選舉者的term，返回拒絕

• 被選舉者 term 大於 選舉者的term，則選舉者進行下面操作：

  • 變成candidate(或者保持candidate)
  • 把needIncreaseImmediately設置為true。
  • 返回 REJECT\_TERM\_NOT_READY，這個在後面提到。

這裏補充説明：

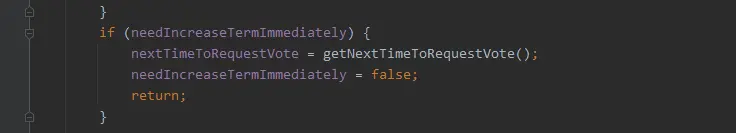

選舉者 的下一次狀態循環會進入到maintainAsCandidate()函數，然後因為needIncreaseImmediately為true，所以把term更新，同時重置計時器。 但是並沒有立刻發出投票(此時選舉者 的CurrVoteFor還是null，使得接下來給之前的voting candidate 投贊成票可能)

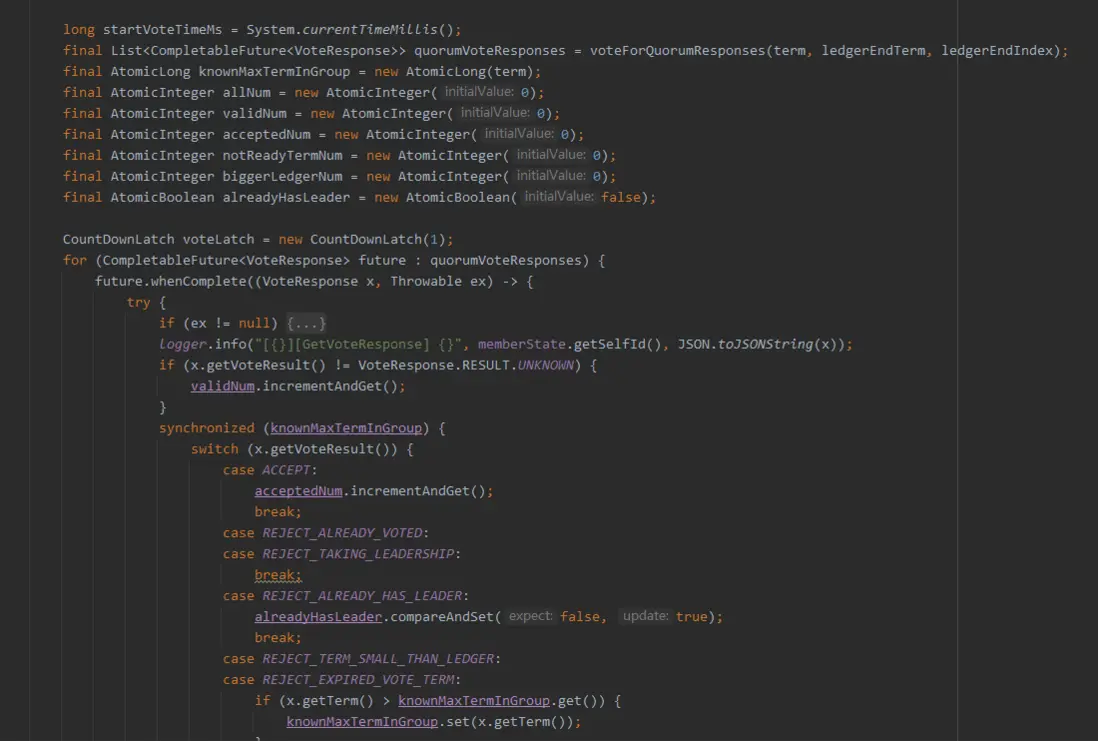

獲取所有node投票結果後開始計算票數：

3.step3 仲裁

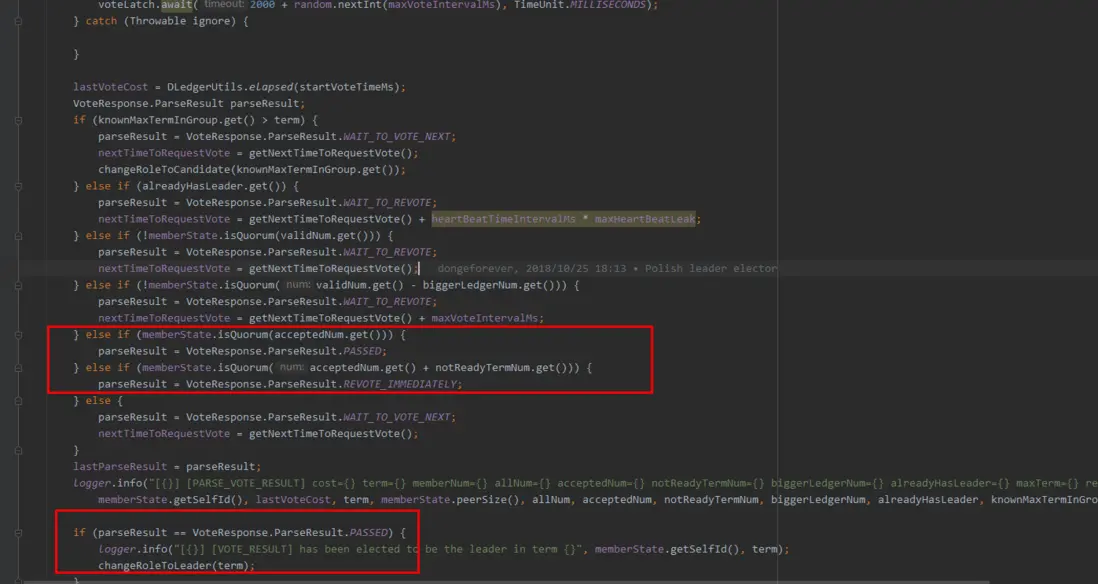

在收到所有節點的投票結果計數後，進行仲裁，這裏主要説明下圖中這個條件

• acceptNum：同意的數量
• notReadyTermNum：未準備好的數量（即結果為REJECT\_TERM\_NOT_READY）

這裏沒有重置nextTimeToRequestVote的時間，即刻再發起一次投票。結合上面的説明，這樣保證了被選者能儘快去拿到這些notRead的節點的贊成票。

最終經過多次投票後，當一個node節點獲取到半數以上投票後，更新自己未leader角色，同時向其他node節點發送heartBeat，其他節點在收到心跳信息後，將自己從candidate 變為follower。

3.3 單元測試驗證

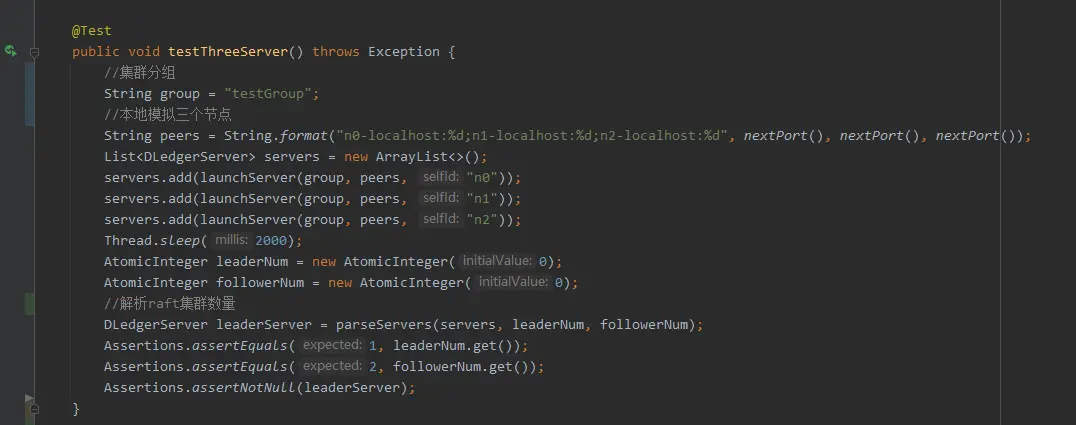

3.3.1 編寫單元測試

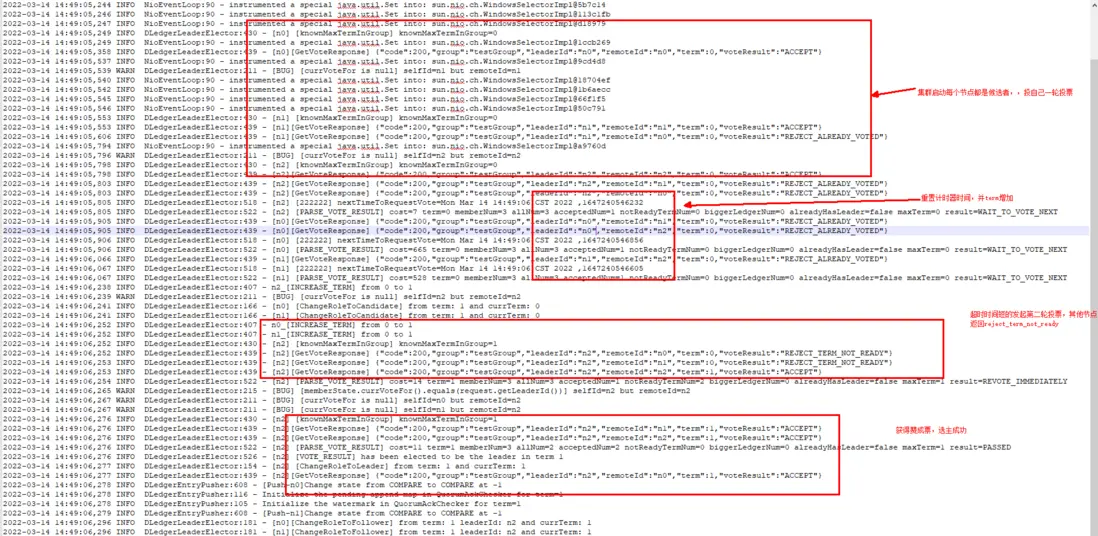

3.3.2 日誌分析

3.4 應用場景

1. DLedger 作為 RocketMQ （ version>=4.5.0）的消息存儲已經發布
2. 基於DLedger 實現多節點的緩存同步更新
3. 基於日誌複製的副本容錯處理

4 總結

1. 這裏只簡單分析了選主過程，在閲讀源碼過程中會涉及很多java的基礎及netty的使用，比如AQS、CompletableFuture等，有助於提高我們的編碼能力。
2. DLedger在初始化時是將節點角色設置為candidate而不是follower 這個和原Raft是不同的地方，在節點角色轉換過程中也稍有差別。

參考文獻

• https://github.com/openmessaging/dledger/wiki
• https://www.usenix.org/system/files/conference/atc14/atc14-pa...
