作者：京東零售石朝陽

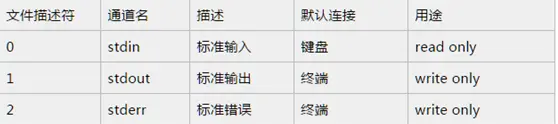

在説IO多路複用模型之前，我們先來大致瞭解下Linux文件系統。在Linux系統中，不論是你的鼠標，鍵盤，還是打印機，甚至於連接到本機的socket client端，都是以文件描述符的形式存在於系統中，諸如此類，等等等等，所以可以這麼説，一切皆文件。來看一下系統定義的文件描述符説明：

從上面的列表可以看到，文件描述符0,1,2都已經被系統佔用了，當系統啓動的時候，這三個描述符就存在了。其中0代表標準輸入，1代表標準輸出，2代表錯誤輸出。當我們創建新的文件描述符的時候，就會在2的基礎上進行遞增。可以這麼説，文件描述符是為了管理被打開的文件而創建的系統索引，他代表了文件的身份ID。對標windows的話，你可以認為和句柄類似，這樣就更容易理解一些。

由於網上對linux文件這塊的原理描述的文章已經非常多了，所以這裏我不再做過多的贅述，感興趣的同學可以從Wikipedia翻閲一下。由於這塊內容比較複雜，不屬於本文普及的內容，建議讀者另行自研，這裏我非常推薦馬士兵老師將linux文件系統這塊，講解的真的非常好。

select模型

此模型是IO多路複用的最早期使用的模型之一，距今已經幾十年了，但是現在依舊有不少應用還在採用此種方式，可見其長生不老。首先來看下其具體的定義（來源於man二類文檔）：

int select(int nfds, fd_set *readfds, fd_set *writefds, fd_set *errorfds, struct timeval *timeout);

這裏解釋下其具體參數：

參數一：nfds，也即maxfd，最大的文件描述符遞增一。這裏之所以傳最大描述符，為的就是在遍歷fd_set的時候，限定遍歷範圍。

參數二：readfds，可讀文件描述符集合。

參數三：writefds，可寫文件描述符集合。

參數四：errorfds，異常文件描述符集合。

參數五：timeout，超時時間。在這段時間內沒有檢測到描述符被觸發，則返回。

下面的宏處理，可以對fd_set集合（準確的説是bitmap，一個描述符有變更，則會在描述符對應的索引處置1）進行操作：

FD_CLR(inr fd,fd_set* set) 用來清除描述詞組set中相關fd 的位，即bitmap結構中索引值為fd的值置為0。

FD_ISSET(int fd,fd_set *set) 用來測試描述詞組set中相關fd 的位是否為真，即bitmap結構中某一位是否為1。

FD_SET（int fd,fd_set*set）用來設置描述詞組set中相關fd的位，即將bitmap結構中某一位設置為1，索引值為fd。

FD_ZERO（fd_set *set）用來清除描述詞組set的全部位，即將bitmap結構全部清零。

首先來看一段服務端採用了select模型的示例代碼：

//創建server端套接字，獲取文件描述符
    int listenfd = socket(PF_INET,SOCK_STREAM,0);
    if(listenfd < 0) return -1;
    //綁定服務器
    bind(listenfd,(struct sockaddr*)&address,sizeof(address));
    //監聽服務器
    listen(listenfd,5);
    struct sockaddr_in client;
    socklen_t addr_len = sizeof(client);
    //接收客户端連接
    int connfd = accept(listenfd,(struct sockaddr*)&client,&addr_len);
    //讀緩衝區
    char buff[1024];
    //讀文件操作符
    fd_set read_fds;
    while(1)
    {
        memset(buff,0,sizeof(buff));
        //注意：每次調用select之前都要重新設置文件描述符connfd，因為文件描述符表會在內核中被修改
        FD_ZERO(&read_fds);
        FD_SET(connfd,&read_fds);
        //注意：select會將用户態中的文件描述符表放到內核中進行修改，內核修改完畢後再返回給用户態，開銷較大
        ret = select(connfd+1,&read_fds,NULL,NULL,NULL);
        if(ret < 0)
        {
            printf("Fail to select!\n");
            return -1;
        }
        //檢測文件描述符表中相關請求是否可讀
        if(FD_ISSET(connfd, &read_fds))
        {
            ret = recv(connfd,buff,sizeof(buff)-1,0);
            printf("receive %d bytes from client: %s \n",ret,buff);
        }
    }

上面的代碼我加了比較詳細的註釋了，大家應該很容易看明白，説白了大概流程其實如下：

首先，創建socket套接字，創建完畢後，會獲取到此套接字的文件描述符。

然後，bind到指定的地址進行監聽listen。這樣，服務端就在特定的端口啓動起來並進行監聽了。

之後，利用開啓accept方法來監聽客户端的連接請求。一旦有客户端連接，則將獲取到當前客户端連接的connection文件描述符。

雙方建立連接之後，就可以進行數據互傳了。需要注意的是，在循環開始的時候，務必每次都要重新設置當前connection的文件描述符，是因為文件描描述符表在內核中被修改過，如果不重置，將會導致異常的情況。

重新設置文件描述符後，就可以利用select函數從文件描述符表中，來輪詢哪些文件描述符就緒了。此時系統會將用户態的文件描述符表發送到內核態進行調整，即將準備就緒的文件描述符進行置位，然後再發送給用户態的應用中來。

用户通過FD_ISSET方法來輪詢文件描述符，如果數據可讀，則讀取數據即可。

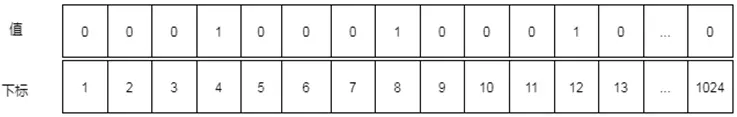

舉個例子，假設此時連接上來了3個客户端，connection的文件描述符分別為 4,8,12，那麼其read_fds文件描述符表（bitmap結構）的大致結構為 00010001000100000....0，由於read_fds文件描述符的長度為1024位，所以最多允許1024個連接。

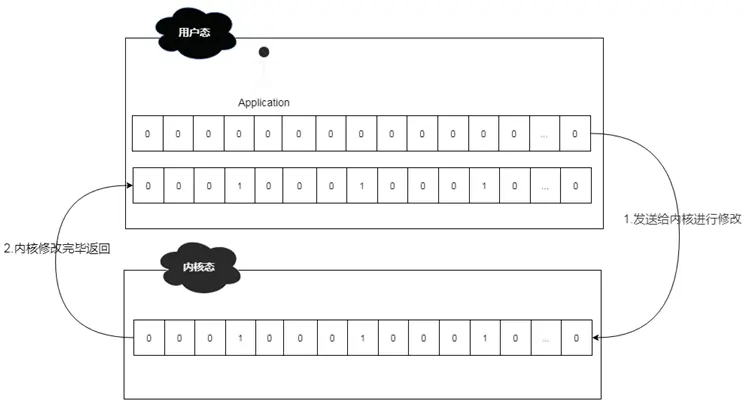

而在select的時候，涉及到用户態和內核態的轉換，所以整體轉換方式如下：

所以，綜合起來，select整體還是比較高效和穩定的，但是呈現出來的問題也不少，這些問題進一步限制了其性能發揮：

文件描述符表為bitmap結構，且有長度為1024的限制。
fdset無法做到重用，每次循環必須重新創建。
頻繁的用户態和內核態拷貝，性能開銷較大。
需要對文件描述符表進行遍歷，O(n)的輪詢時間複雜度。

poll模型

考慮到select模型的幾個限制，後來進行了改進，這也就是poll模型，既然是select模型的改進版，那麼肯定有其亮眼的地方，一起來看看吧。當然，這次我們依舊是先翻閲linux man二類文檔，因為這是官方的文檔，對其有着最為精準的定義。

int poll(struct pollfd *fds, nfds_t nfds, int timeout);

其實，從運行機制上説來，poll所做的功能和select是基本上一樣的，都是等待並檢測一組文件描述符就緒，然後在進行後續的IO處理工作。只不過不同的是，select中，採用的是bitmap結構，長度限定在1024位的文件描述符表，而poll模型則採用的是pollfd結構的數組fds，也正是由於poll模型採用了數組結構，則不會有1024長度限制，使其能夠承受更高的併發。

pollfd結構內容如下：

struct pollfd {
    int   fd;         /* 文件描述符 */
    short events;     /* 關心的事件 */
    short revents;    /* 實際返回的事件 */
};

從上面的結構可以看出，fd很明顯就是指文件描述符，也就是當客户端連接上來後，fd會將生成的文件描述符保存到這裏；而events則是指用户想關注的事件；revents則是指實際返回的事件，是由系統內核填充並返回，如果當前的fd文件描述符有狀態變化，則revents的值就會有相應的變化。

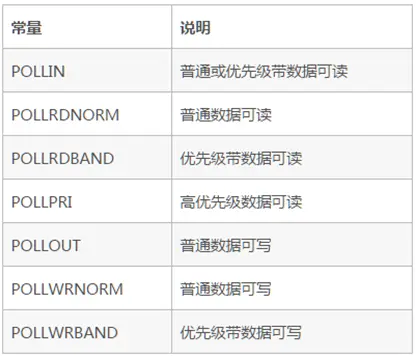

events事件列表如下：

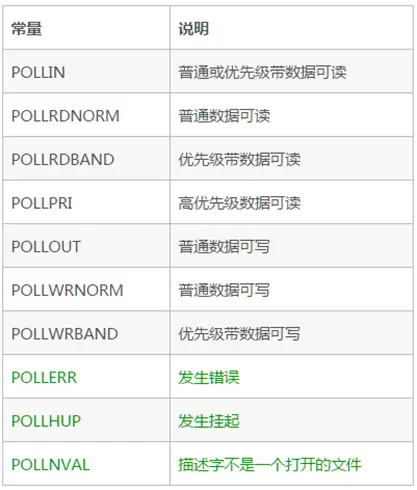

revents事件列表如下：

從列表中可以看出，revents是包含events的。接下來結合示例來看一下：

//創建server端套接字，獲取文件描述符
    int listenfd = socket(PF_INET,SOCK_STREAM,0);
    if(listenfd < 0) return -1;
    //綁定服務器
    bind(listenfd,(struct sockaddr*)&address,sizeof(address));
    //監聽服務器
    listen(listenfd,5);
    struct pollfd pollfds[1];
    socklen_t addr_len = sizeof(client);
    //接收客户端連接
    int connfd = accept(listenfd,(struct sockaddr*)&client,&addr_len);
    //放入fd數組
    pollfds[0].fd = connfd;
    pollfds[0].events = POLLIN;
    //讀緩衝區
    char buff[1024];
    //讀文件操作符
    fd_set read_fds;
    while(1)
    {
        memset(buff,0,sizeof(buff));
        /**
         ** SELECT模型專用
         ** 注意：每次調用select之前都要重新設置文件描述符connfd，因為文件描述符表會在內核中被修改
         ** FD_ZERO(&read_fds);
         ** FD_SET(connfd,&read_fds);
        ** 注意：select會將用户態中的文件描述符表放到內核中進行修改，內核修改完畢後再返回給用户態，開銷較大
        ** ret = select(connfd+1,&read_fds,NULL,NULL,NULL);
        **/
        ret = poll(pollfds, 1, 1000);
        if(ret < 0)
        {
            printf("Fail to poll!\n");
            return -1;
        }
        /**
         ** SELECT模型專用
         ** 檢測文件描述符表中相關請求是否可讀
         ** if(FD_ISSET(connfd, &read_fds))
         ** {
         **   ret = recv(connfd,buff,sizeof(buff)-1,0);
         **   printf("receive %d bytes from client: %s \n",ret,buff);
         ** }
         **/
        //檢測文件描述符數組中相關請求
        if(pollfds[0].revents & POLLIN){
            pollfds[0].revents = 0;
            ret = recv(connfd,buff,sizeof(buff)-1,0);
            printf("receive %d bytes from client: %s \n",ret,buff);
        }
    }

由於源碼中，我做了比較詳細的註釋，同時將和select模型不一樣的地方都列了出來，這裏就不再詳細解釋了。總體説來，poll模型比select模型要好用一些，去掉了一些限制，但是仍然避免不了如下的問題：

用户態和內核態仍需要頻繁切換，因為revents的賦值是在內核態進行的，然後再推送到用户態，和select類似，整體開銷較大。
仍需要遍歷數組，時間複雜度為O（N）。

epoll模型

如果説select模型和poll模型是早期的產物，在性能上有諸多不盡人意之處，那麼自linux 2.6之後新增的epoll模型，則徹底解決了性能問題，一舉使得單機承受百萬併發的課題變得極為容易。現在可以這麼説，只需要一些簡單的設置更改，然後配合上epoll的性能，實現單機百萬併發輕而易舉。同時，由於epoll整體的優化，使得之前的幾個比較耗費性能的問題不再成為羈絆，所以也成為了linux平台上進行網絡通訊的首選模型。

講解之前，還是linux man文檔鎮樓：linux man epoll 4類文檔 linux man epoll 7類文檔，倆文檔結合着讀，會對epoll有個大概的瞭解。和之前提到的select和poll不同的是，此二者皆屬於系統調用函數，但是epoll則不然，他是存在於內核中的數據結構，可以通過epoll_create，epoll_ctl及epoll_wait三個函數結合來對此數據結構進行操控。

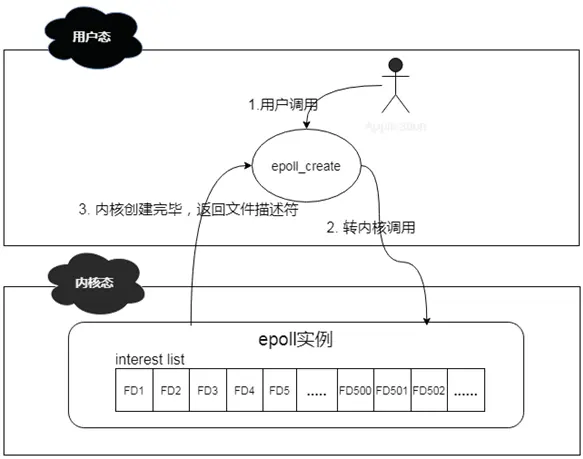

説道epoll_create函數，其作用是在內核中創建一個epoll數據結構實例，然後將返回此實例在系統中的文件描述符。此epoll數據結構的組成其實是一個鏈表結構，我們稱之為interest list，裏面會註冊連接上來的client的文件描述符。

其簡化工作機制如下：

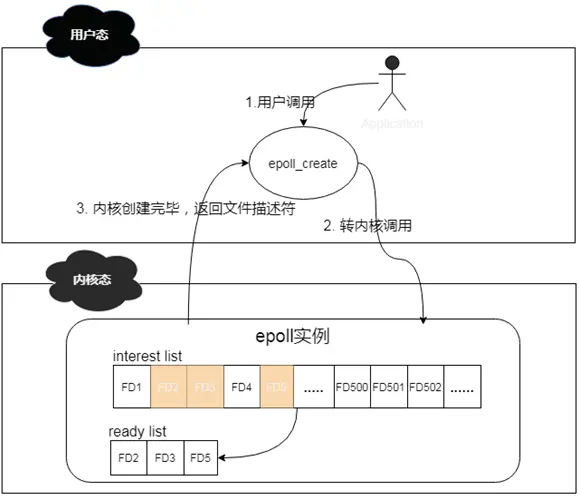

説道epoll_ctl函數，其作用則是對epoll實例進行增刪改查操作。有些類似我們常用的CRUD操作。這個函數操作的對象其實就是epoll數據結構，當有新的client連接上來的時候，他會將此client註冊到epoll中的interest list中，此操作通過附加EPOLL_CTL_ADD標記來實現；當已有的client掉線或者主動下線的時候，他會將下線的client從epoll的interest list中移除，此操作通過附加EPOLL_CTL_DEL標記來實現；當有client的文件描述符有變更的時候，他會將events中的對應的文件描述符進行更新，此操作通過附加EPOLL_CTL_MOD來實現；當interest list中有client已經準備好了，可以進行IO操作的時候，他會將這些clients拿出來，然後放到一個新的ready list裏面。

其簡化工作機制如下：

説道epoll_wait函數，其作用就是掃描ready list，處理準備就緒的client IO，其返回結果即為準備好進行IO的client的個數。通過遍歷這些準備好的client，就可以輕鬆進行IO處理了。

上面這三個函數是epoll操作的基本函數，但是，想要徹底理解epoll，則需要先了解這三塊內容，即：inode，鏈表，紅黑樹。

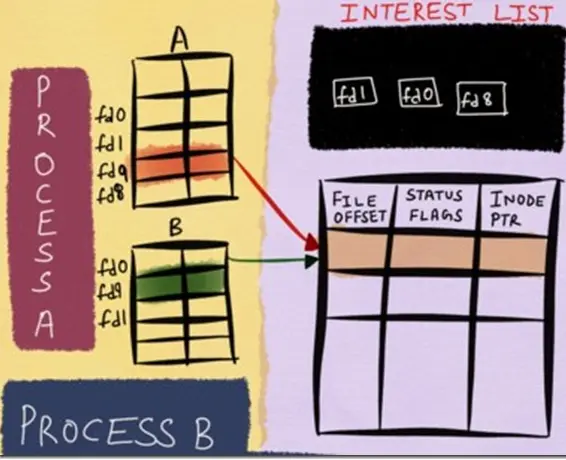

在linux內核中，針對當前打開的文件，有一個open file table，裏面記錄的是所有打開的文件描述符信息；同時也有一個inode table，裏面則記錄的是底層的文件描述符信息。這裏假如文件描述符B fork了文件描述符A，雖然在open file table中，我們看新增了一個文件描述符B，但是實際上，在inode table中，A和B的底層是一模一樣的。這裏，將inode table中的內容理解為windows中的文件屬性，會更加貼切和易懂。這樣存儲的好處就是，無論上層文件描述符怎麼變化，由於epoll監控的數據永遠是inode table的底層數據，那麼我就可以一直能夠監控到文件的各種變化信息，這也是epoll高效的基礎。更多詳細信息，請參閲這兩篇文章：Nonblocking IO & The method to epoll's madness.

簡化流程如下：

數據存儲這塊解決了，那麼針對連接上來的客户端socket，該用什麼數據結構保存進來呢？這裏用到了紅黑樹，由於客户端socket會有頻繁的新增和刪除操作，而紅黑樹這塊時間複雜度僅僅為O(logN)，還是挺高效的。有人會問為啥不用哈希表呢？當大量的連接頻繁的進行接入或者斷開的時候，擴容或者其他行為將會產生不少的rehash操作，而且還要考慮哈希衝突的情況。雖然查詢速度的確可以達到o(1)，但是rehash或者哈希衝突是不可控的，所以基於這些考量，我認為紅黑樹佔優一些。

客户端socket怎麼管理這塊解決了，接下來，當有socket有數據需要進行讀寫事件處理的時候，系統會將已經就緒的socket添加到雙向鏈表中，然後通過epoll_wait方法檢測的時候，其實檢查的就是這個雙向鏈表，由於鏈表中都是就緒的數據，所以避免了針對整個客户端socket列表進行遍歷的情況，使得整體效率大大提升。整體的操作流程為：

首先，利用epoll_create在內核中創建一個epoll對象。其實這個epoll對象，就是一個可以存儲客户端連接的數據結構。

然後，客户端socket連接上來，會通過epoll_ctl操作將結果添加到epoll對象的紅黑樹數據結構中。

然後，一旦有socket有事件發生，則會通過回調函數將其添加到ready list雙向鏈表中。

最後，epoll_wait會遍歷鏈表來處理已經準備好的socket，然後通過預先設置的水平觸發或者邊緣觸發來進行數據的感知操作。

從上面的細節可以看出，由於epoll內部監控的是底層的文件描述符信息，可以將變更的描述符直接加入到ready list，無需用户將所有的描述符再進行傳入。同時由於epoll_wait掃描的是已經就緒的文件描述符，避免了很多無效的遍歷查詢，使得epoll的整體性能大大提升，可以説現在只要談論linux平台的IO多路複用，epoll已經成為了不二之選。

水平觸發和邊緣觸發

上面説到了epoll，主要講解了client端怎麼連進來，但是並未詳細的講解epoll_wait怎麼被喚醒的，這裏我將來詳細的講解一下。

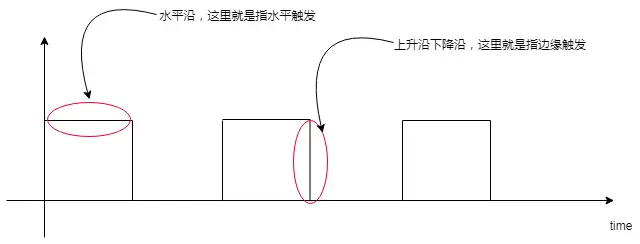

水平觸發，意即Level Trigger，邊緣觸發，意即Edge Trigger，如果單從字面意思上理解，則不太容易，但是如果將硬件設計中的水平沿，上升沿，下降沿的概念引進來，則理解起來就容易多了。比如我們可以這樣認為：

如果將上圖中的方塊看做是buffer的話，那麼理解起來則就更加容易了，比如針對水平觸發，buffer只要是一直有數據，則一直通知；而邊緣觸發，則buffer容量發生變化的時候，才會通知。雖然可以這樣簡單的理解，但是實際上，其細節處理部分，比圖示中展現的更加精細，這裏來詳細的説一下。

邊緣觸發

針對讀操作，也就是當前fd處於EPOLLIN模式下，即可讀。此時意味着有新的數據到來，接收緩衝區可讀，以下buffer都指接收緩衝區：

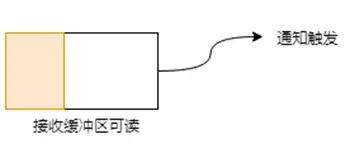

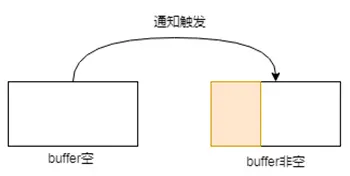

buffer由空變為非空，意即有數據進來的時候，此過程會觸發通知。

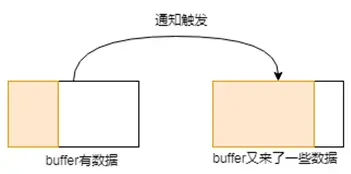

buffer原本有些數據，這時候又有新數據進來的時候，數據變多，此過程會觸發通知。

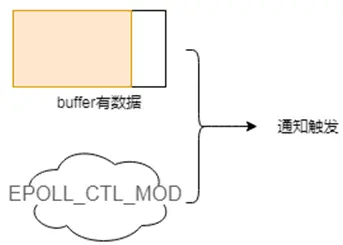

buffer中有數據，此時用户對操作的fd註冊EPOLL_CTL_MOD事件的時候，會觸發通知。

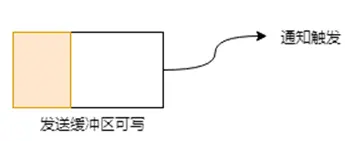

針對寫操作，也就是當前fd處於EPOLLOUT模式下，即可寫。此時意味着緩衝區可以寫了，以下buffer都指發送緩衝區：

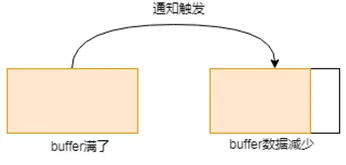

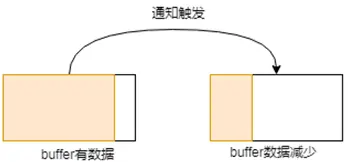

buffer滿了，這時候發送出去一些數據，數據變少，此過程會觸發通知。

buffer原本有些數據，這時候又發送出去一些數據，數據變少，此過程會觸發通知。

這裏就是ET這種模式觸發的幾種情形，可以看出，基本上都是圍繞着接收緩衝區或者發送緩衝區的狀態變化來進行的。

晦澀難懂？不存在的，舉個栗子：

在服務端，我們開啓邊緣觸發模式，然後將buffer size設為10個字節，來看看具體的表現形式。

服務端開啓，客户端連接，發送單字符A到服務端，輸出結果如下：

-->ET Mode: it was triggered once

get 1 bytes of content: A

-->wait to read!

可以看到，由於buffer從空到非空，邊緣觸發通知產生，之後在epoll_wait處阻塞，繼續等待後續事件。

這裏我們變一下，輸入ABCDEFGHIJKLMNOPQ，可以看到，客户端發送的字符長度超過了服務端buffer size，那麼輸出結果將是怎麼樣的呢？

-->ET Mode: it was triggered once

get 9 bytes of content: ABCDEFGHI

get 8 bytes of content: JKLMNOPQ

-->wait to read!

可以看到，這次發送，由於發送的長度大於buffer size，所以內容被折成兩段進行接收，由於用了邊緣觸發方式，buffer的情況是從空到非空，所以只會產生一次通知。

水平觸發

水平觸發則簡單多了，他包含了邊緣觸發的所有場景，簡而言之如下：

當接收緩衝區不為空的時候，有數據可讀，則讀事件會一直觸發。

當發送緩衝區未滿的時候，可以繼續寫入數據，則寫事件一直會觸發。

同樣的，為了使表達更清晰，我們也來舉個栗子，按照上述入輸入方式來進行。

服務端開啓，客户端連接併發送單字符A，可以看到服務端輸出情況如下：

-->LT Mode: it was triggered once!

get 1 bytes of content: A

這個輸出結果，毋庸置疑，由於buffer中有數據，所以水平模式觸發，輸出了結果。

服務端開啓，客户端連接併發送ABCDEFGHIJKLMNOPQ，可以看到服務端輸出情況如下：

-->LT Mode: it was triggered once!

get 9 bytes of content: ABCDEFGHI

-->LT Mode: it was triggered once!

get 8 bytes of content: JKLMNOPQ

從結果中，可以看出，由於buffer中數據讀取完畢後，還有未讀完的數據，所以水平模式會一直觸發，這也是為啥這裏水平模式被觸發了兩次的原因。

有了這兩個栗子的比對，不知道聰明的你，get到二者的區別了嗎？

在實際開發過程中，實際上LT更易用一些，畢竟系統幫助我們做了大部分校驗通知工作，之前提到的SELECT和POLL，默認採用的也都是這個。但是需要注意的是，當有成千上萬個客户端連接上來開始進行數據發送，由於LT的特性，內核會頻繁的處理通知操作，導致其相對於ET來説，比較的耗費系統資源，所以，隨着客户端的增多，其性能也就越差。

而邊緣觸發，由於監控的是FD的狀態變化，所以整體的系統通知並沒有那麼頻繁，高併發下整體的性能表現也要好很多。但是由於此模式下，用户需要積極的處理好每一筆數據，帶來的維護代價也是相當大的，稍微不注意就有可能出錯。所以使用起來須要非常小心才行。

至於二者如何抉擇，諸位就仁者見仁智者見智吧。

行文到這裏，關於epoll的講解基本上完畢了，大家從中是不是學到了很多幹貨呢？由於從netty研究到linux epoll底層，其難度非常大，可以用曲高和寡來形容，所以在這塊探索的文章是比較少的，很多東西需要自己照着man文檔和源碼一點一點的琢磨（linux源碼詳見eventpoll.c等）。這裏我來糾正一下搜索引擎上，説epoll高性能是因為利用mmap技術實現了用户態和內核態的內存共享，所以性能好，我前期被這個觀點誤導了好久，後來下來了linux源碼，翻了一下，並沒有在epoll中翻到mmap的技術點，所以這個觀點是錯誤的。這些錯誤觀點的文章，國內不少，國外也不少，希望大家能審慎抉擇，避免被錯誤帶偏。

所以，epoll高性能的根本就是，其高效的文件描述符處理方式加上頗具特性邊的緣觸發處理模式，以極少的內核態和用户態的切換，實現了真正意義上的高併發。
