1.   概述

　　本次升級實現了iNeuOS工業互聯網操作系統（該系統前端使用VUE3、後端接口使用NET6、關係數據庫+時序數據庫）從基礎工具應用向業務管理應用（能源管理）的增值服務過渡，同時可以依靠iNeuOS原有的基礎工具擴展能源管理的業務功能，例如以能源業務為核心，依靠視圖建模（Web組態）、報表設計（Excel）、表單設計（開發頁面）等工具開發的功能實現對能源管理業務的擴展應用。

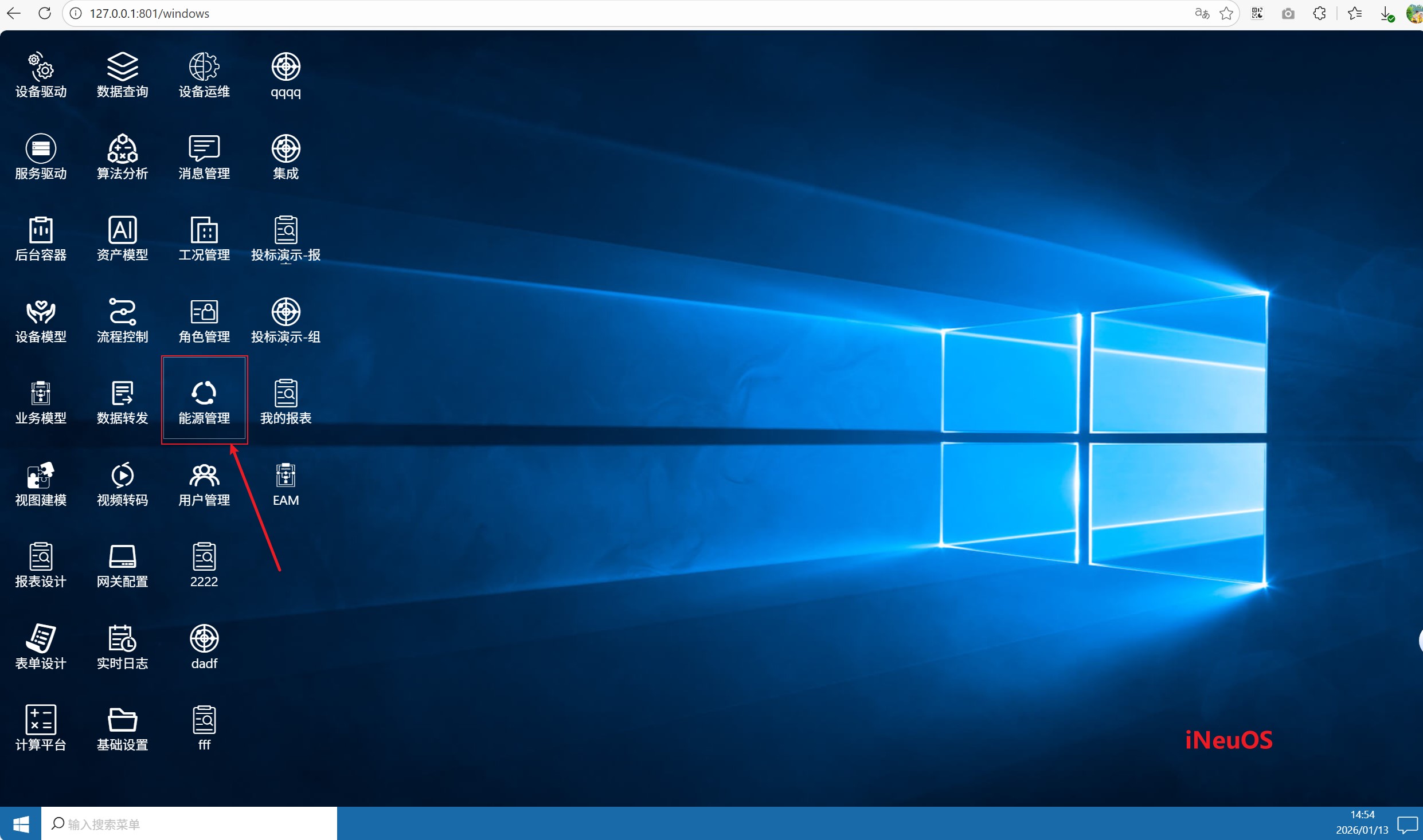

　　這樣方便易用的完成了能源管理的基本功能，大大降低了定製化開發的週期和成本。iNeuOS系統中能源管理功能如下圖：

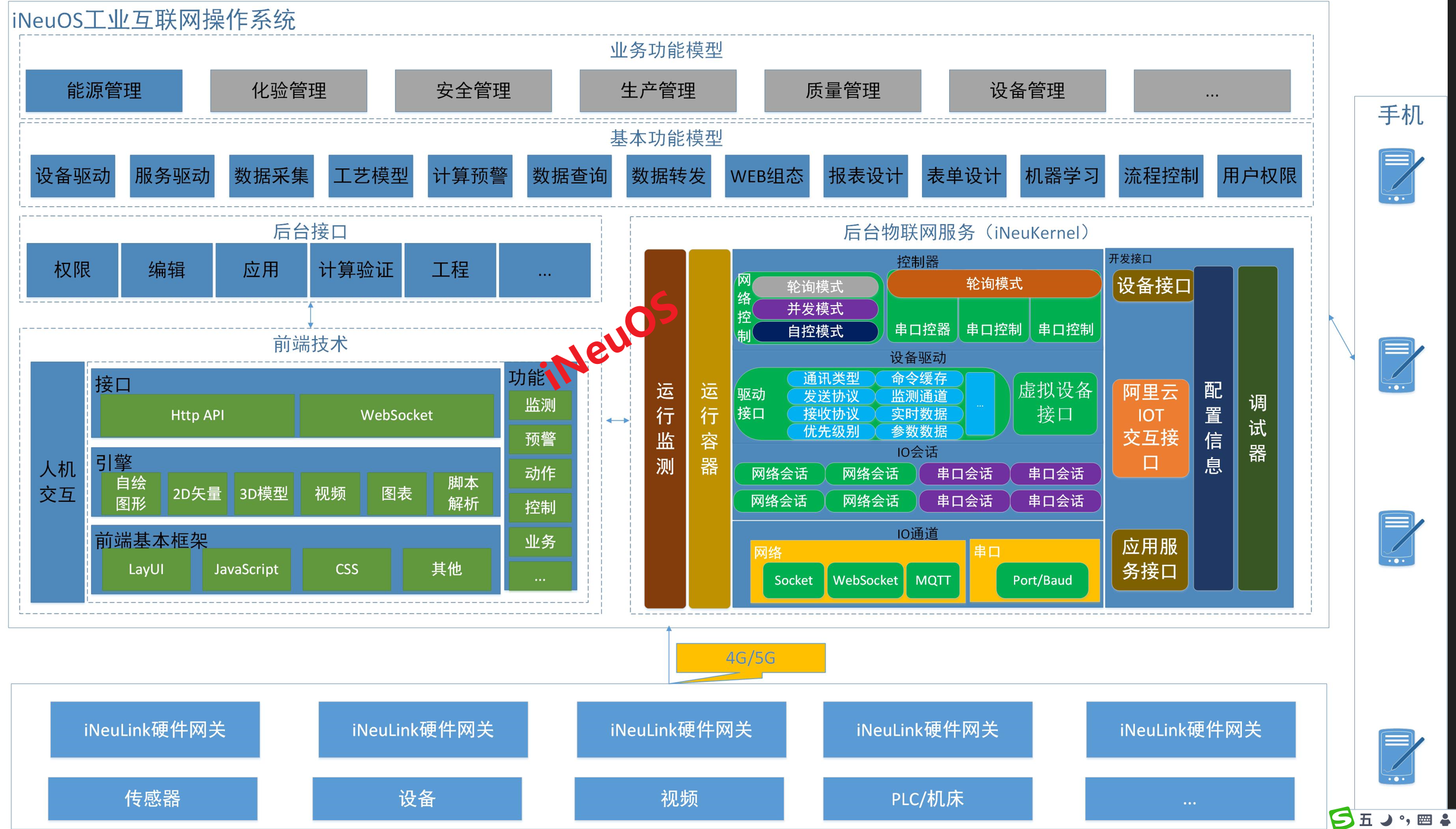

　　業務功能框架如下圖：

2.   應用過程

1.1    基礎工廠模型配置

　　增加和配置工廠基本信息，並且增加該工廠的生產工序，規劃工序粒度由精細化管理程序決定。如下圖:

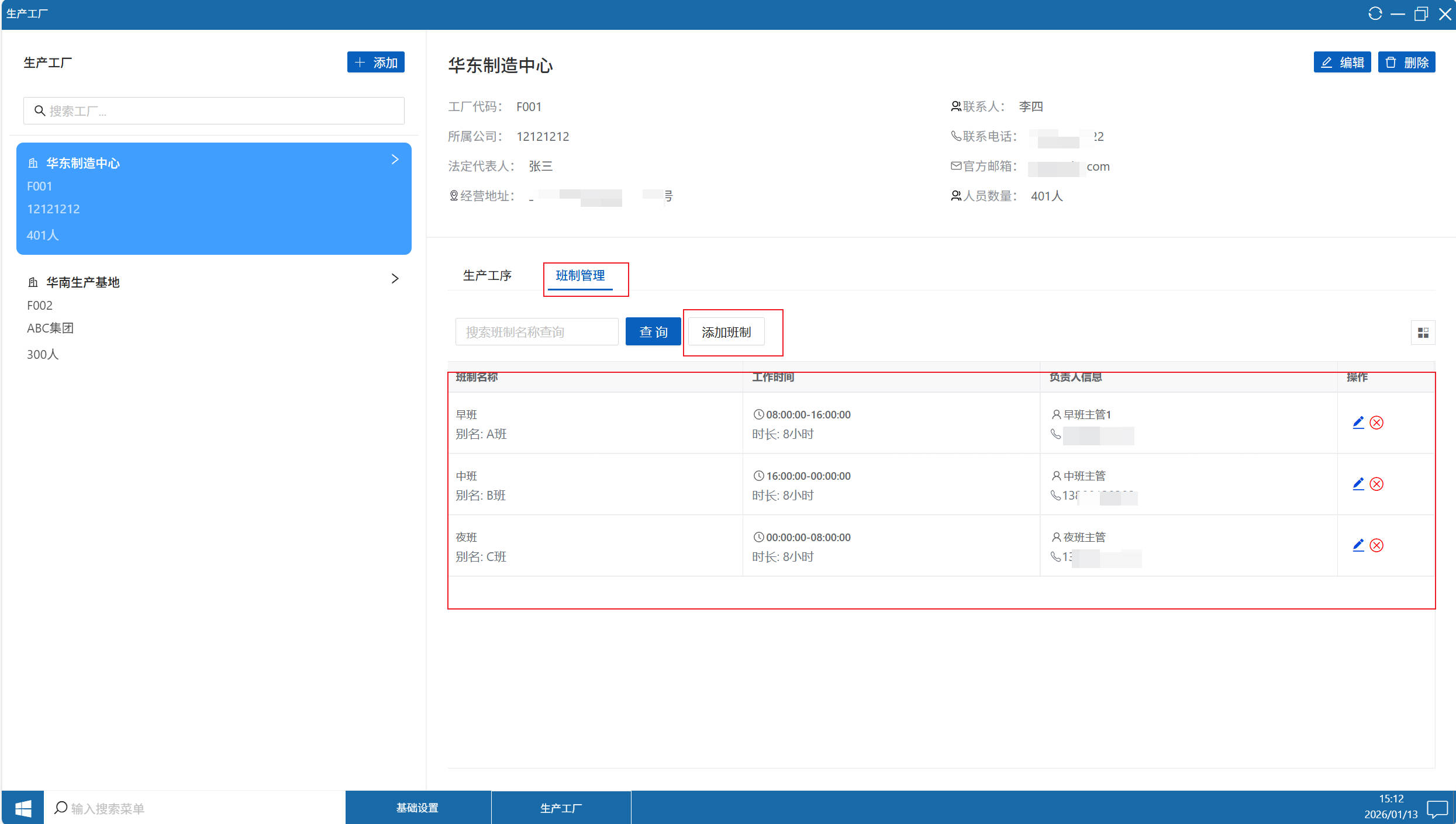

       配置該工廠班制，例如一天三班制管理，主要用於統計班組數據使用。如下圖：

1.2    能源數據採集

　　在【設備模型】中增加採集數據的設備信息，配置剛才配置的工廠和工序信息，如下圖：

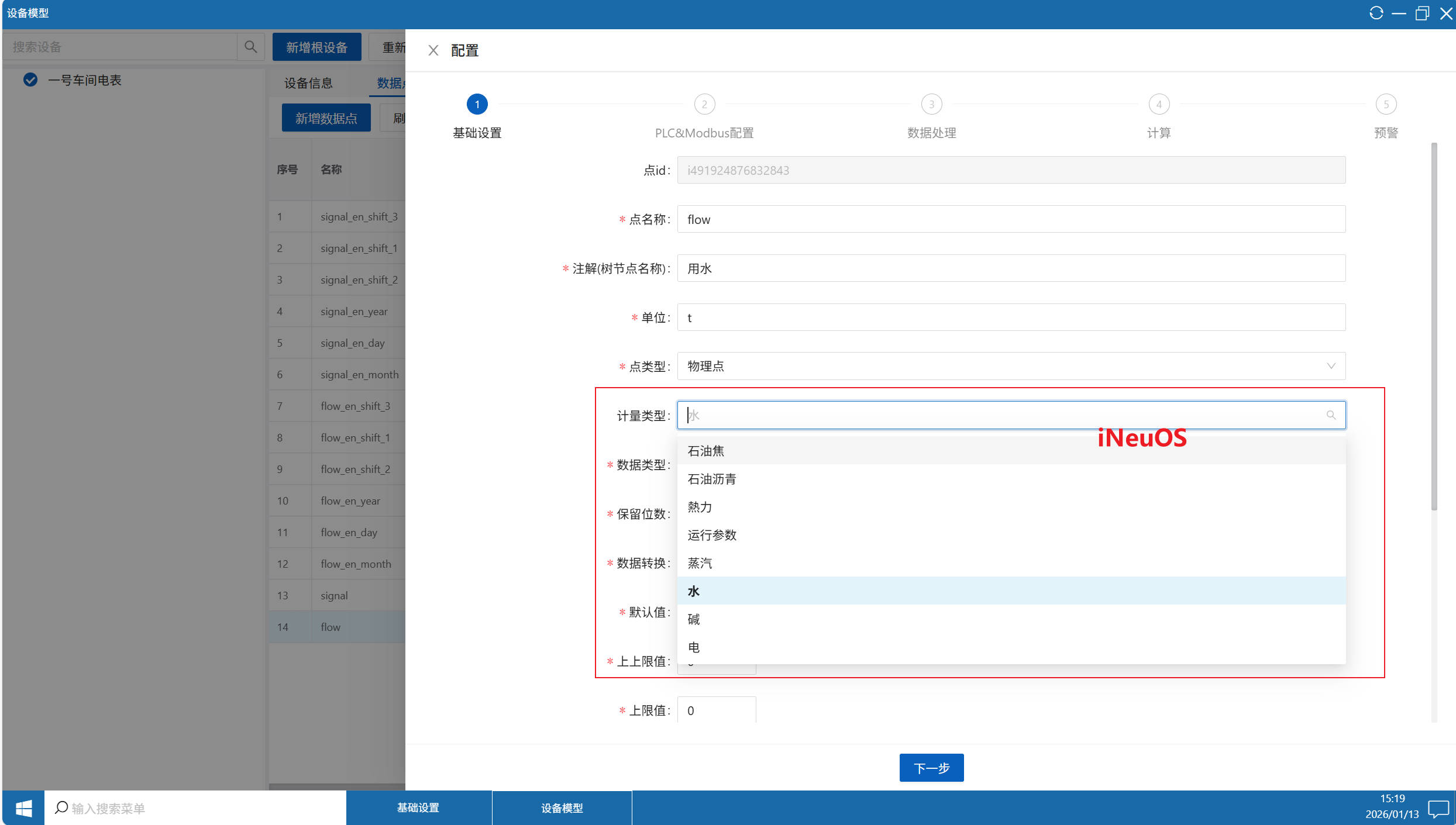

　　針對風、水、電、氣及輔料等能源儀表進行實時數據採集，針對數據點可以配置具體的能源計量類型，通訊參數根據現場實現的網絡環境配置，如下圖：

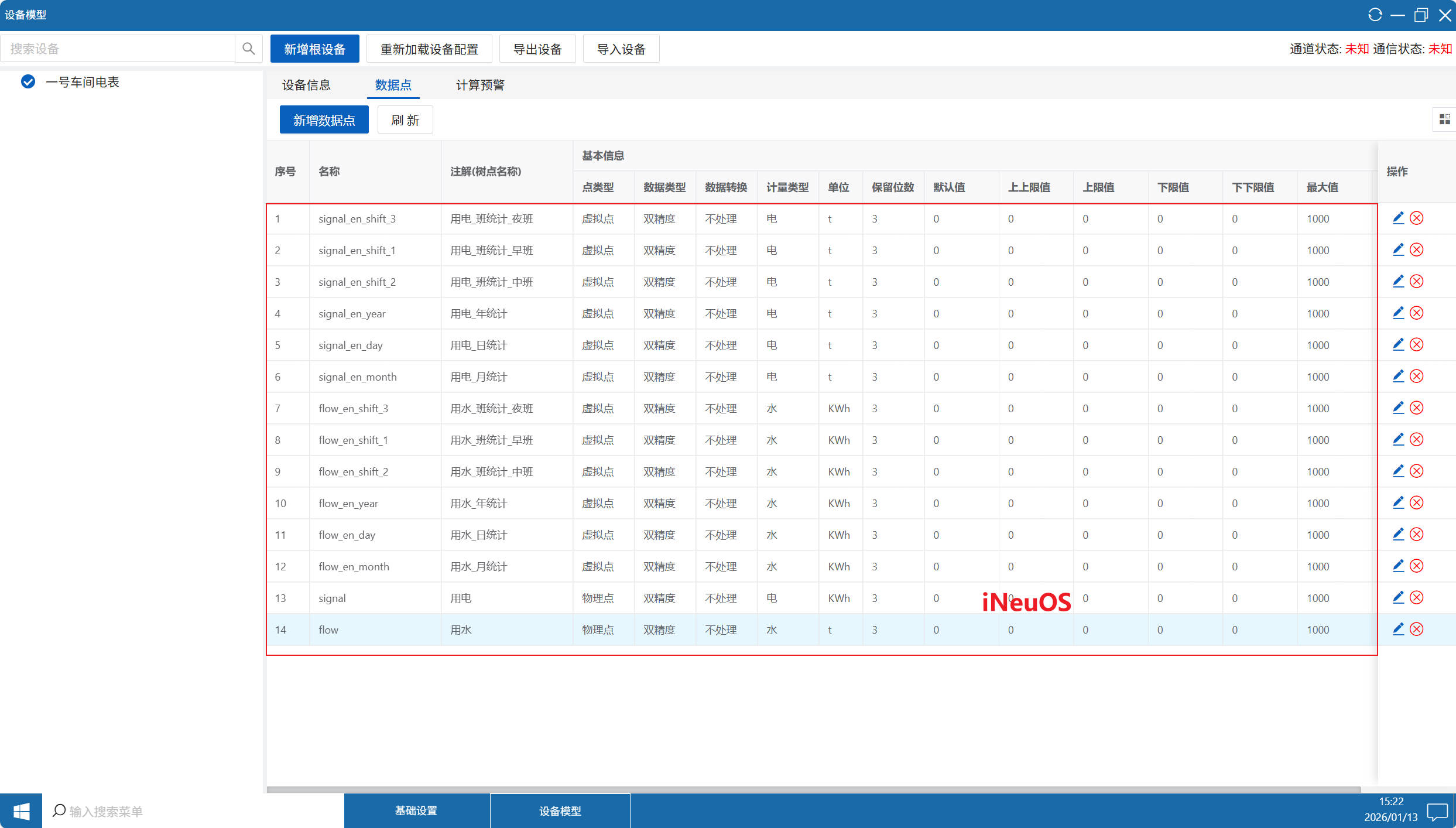

       採集能源數據配置好之後，後台服務會實時採集數據，同時也會實時統計班、日、月、年等能源數據，如下圖：

1.3    能源管理基礎功能

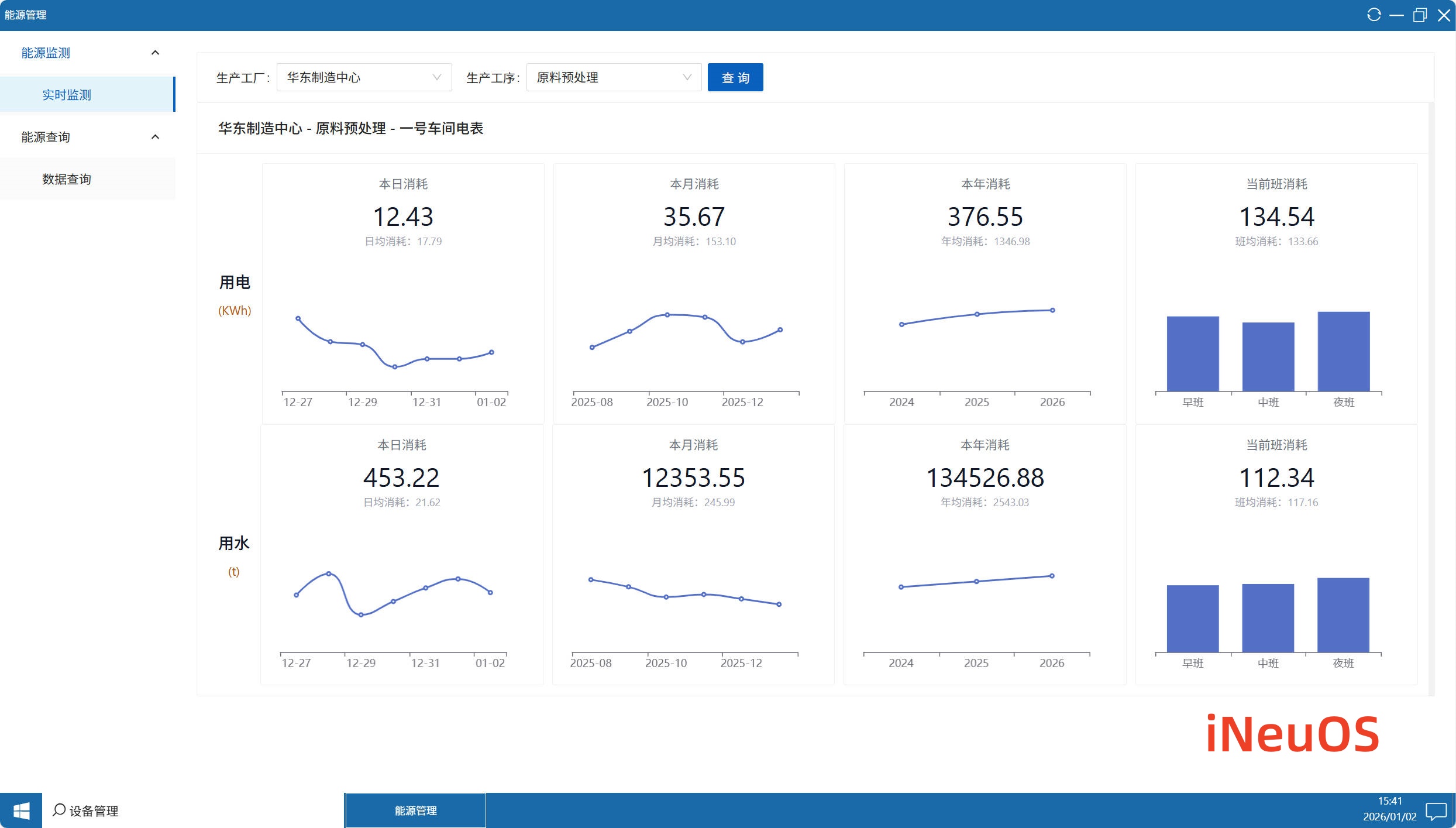

　　經過上面的配置，基本實現了能源管理的實時監測統計、能源查詢等功能。能源實時監測，如下圖：

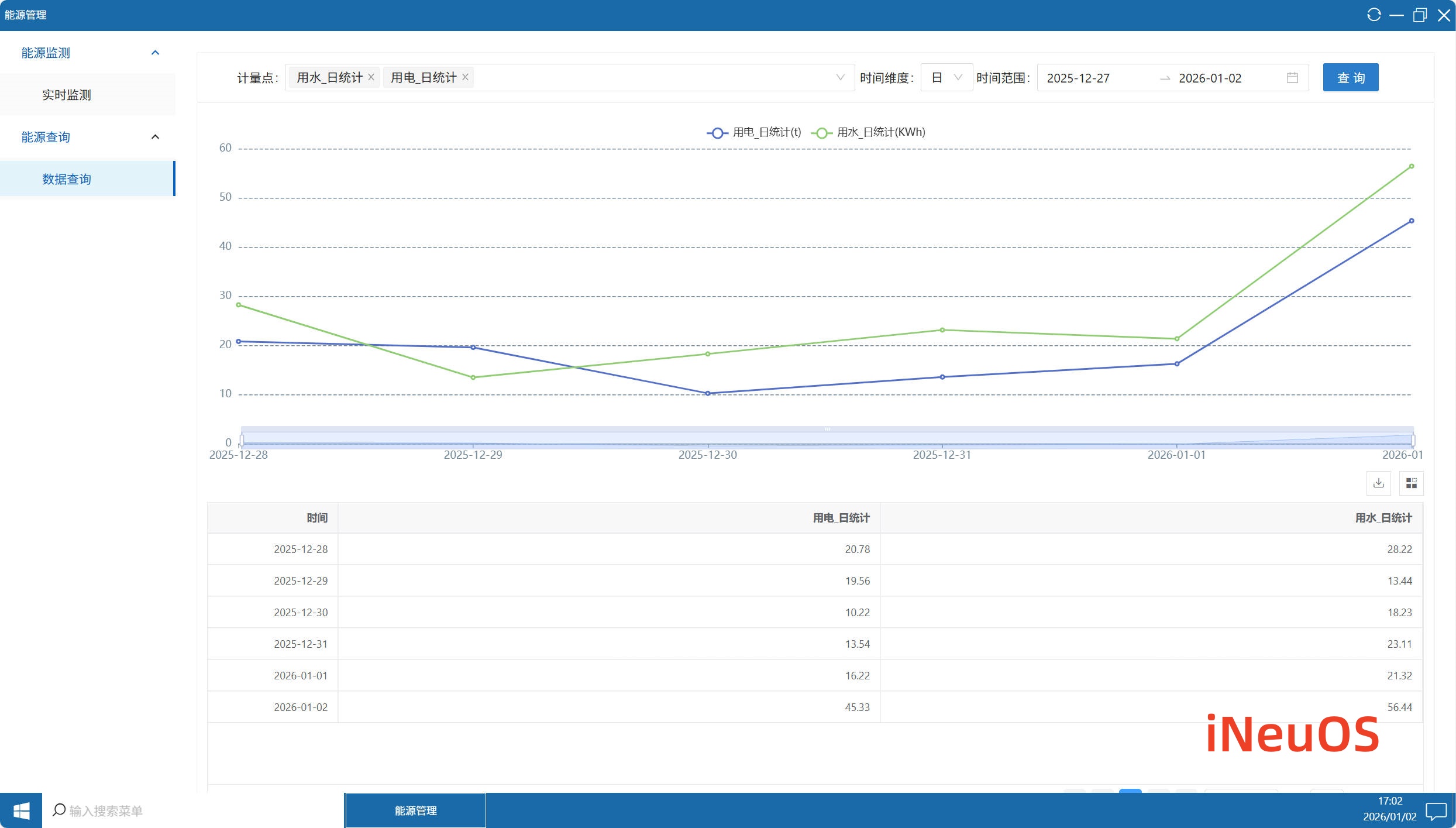

       能源數據查詢，如下圖：

1.4    視圖建模（Web組態）擴展功能

　　工廠有很多車間或工序，同時也會有很多實時監測的業務功能，這時候可以使用【視圖建模（Web組態）】構建不同的能源監測業務功能，監測業務功能開發，如下圖：

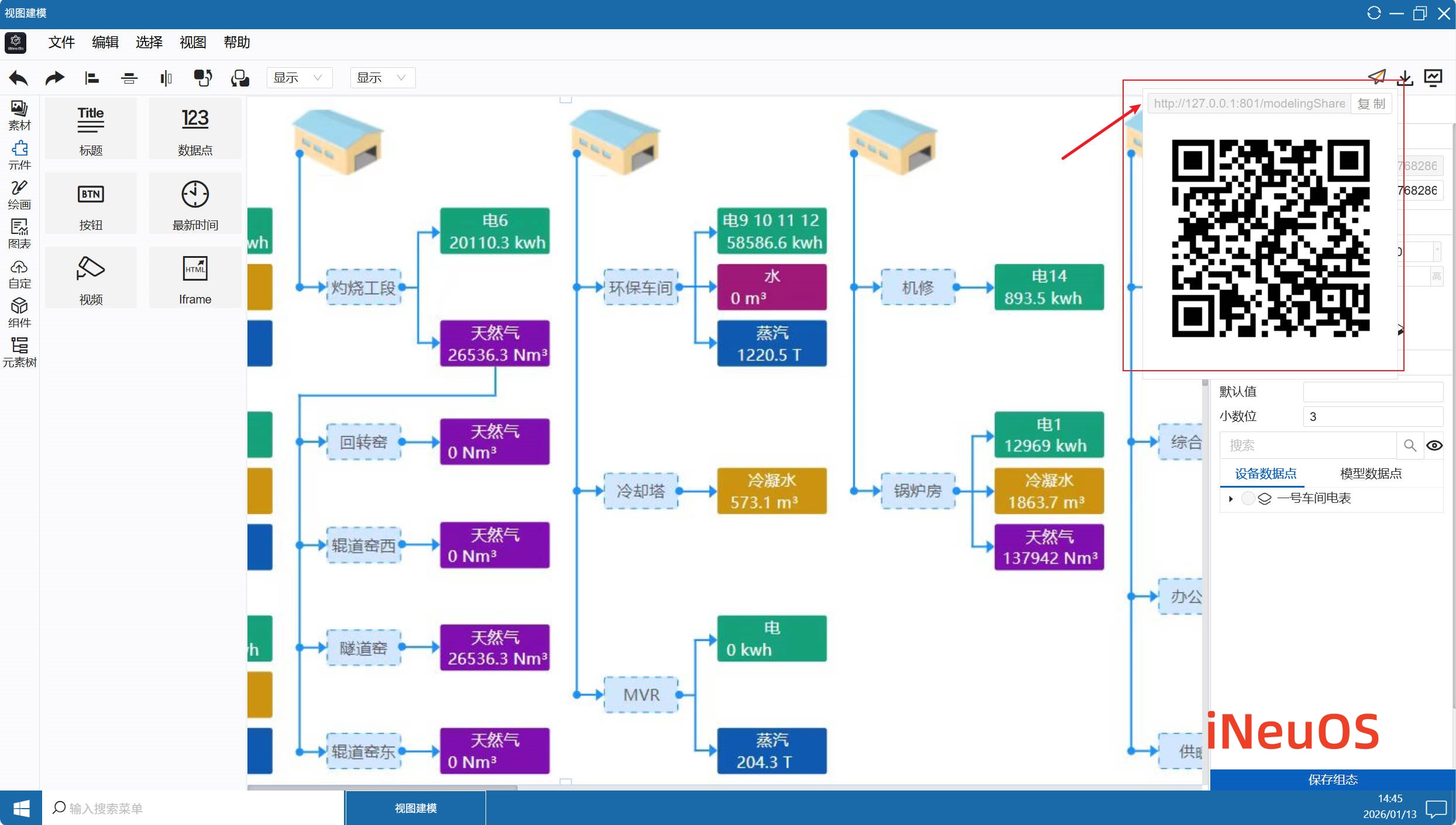

　　保存該組態開發的能源監測功能後，分享這個功能，複製該功能的鏈接。在【菜單管理】中增加到能源管理業務模塊中。如下圖：

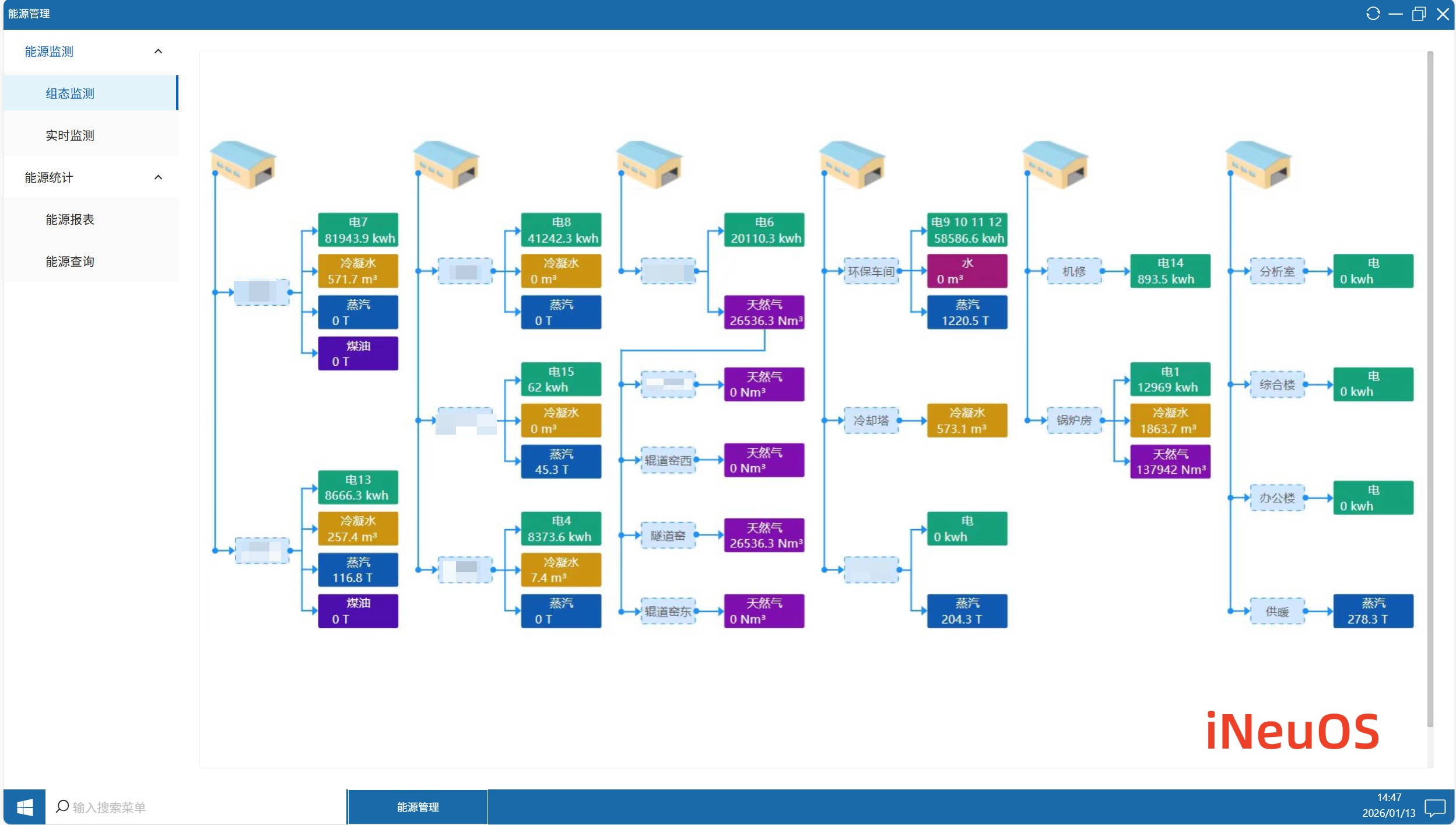

　　在能源管理中打開組態監測功能，如下圖：

1.5    報表設計（Excel）擴展功能

　　使用【報表設計（Excel）】開發報表業務功能，例如班報表、日報表、月報表、年報表等。實現一個班報表，如下圖：

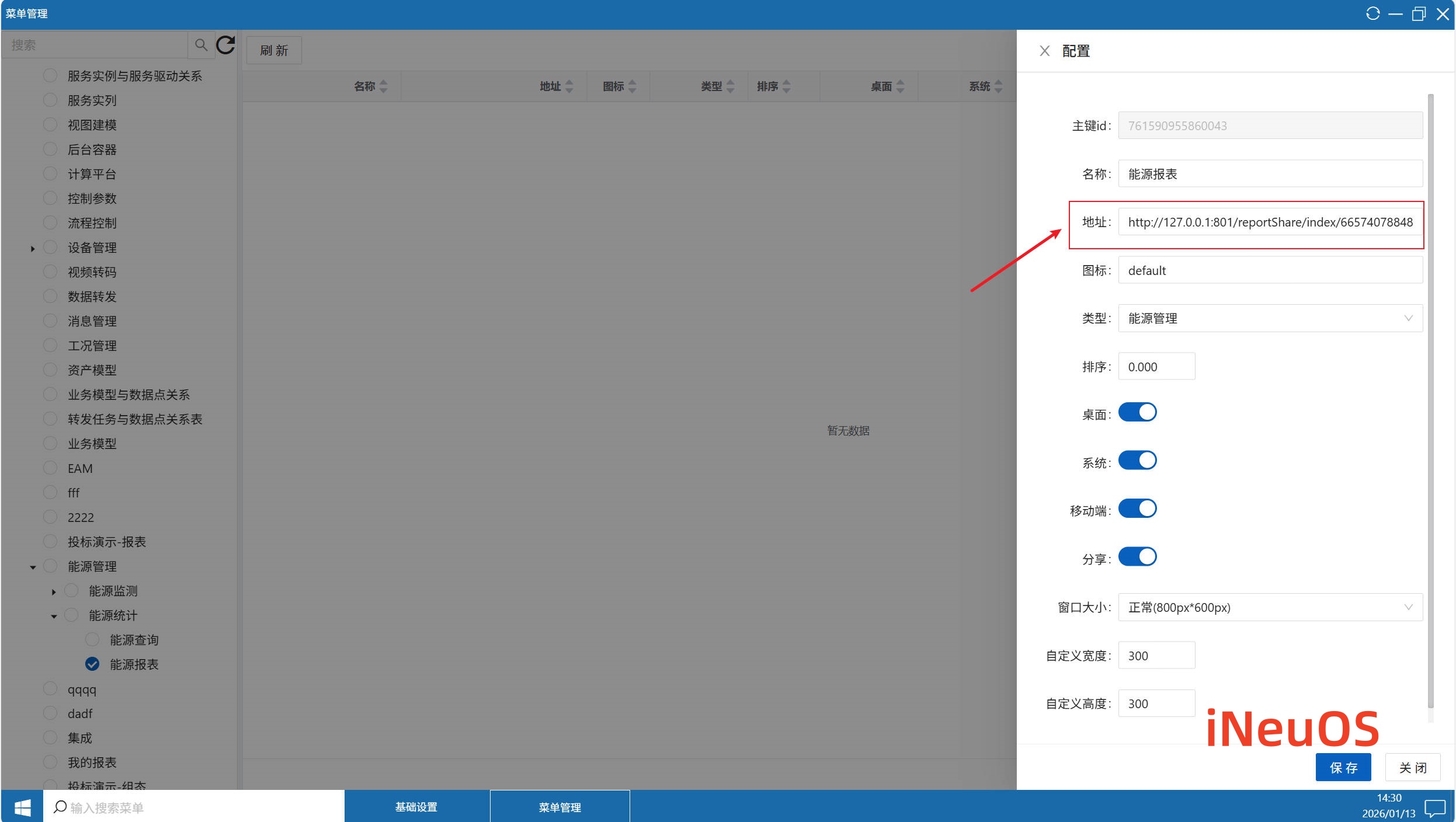

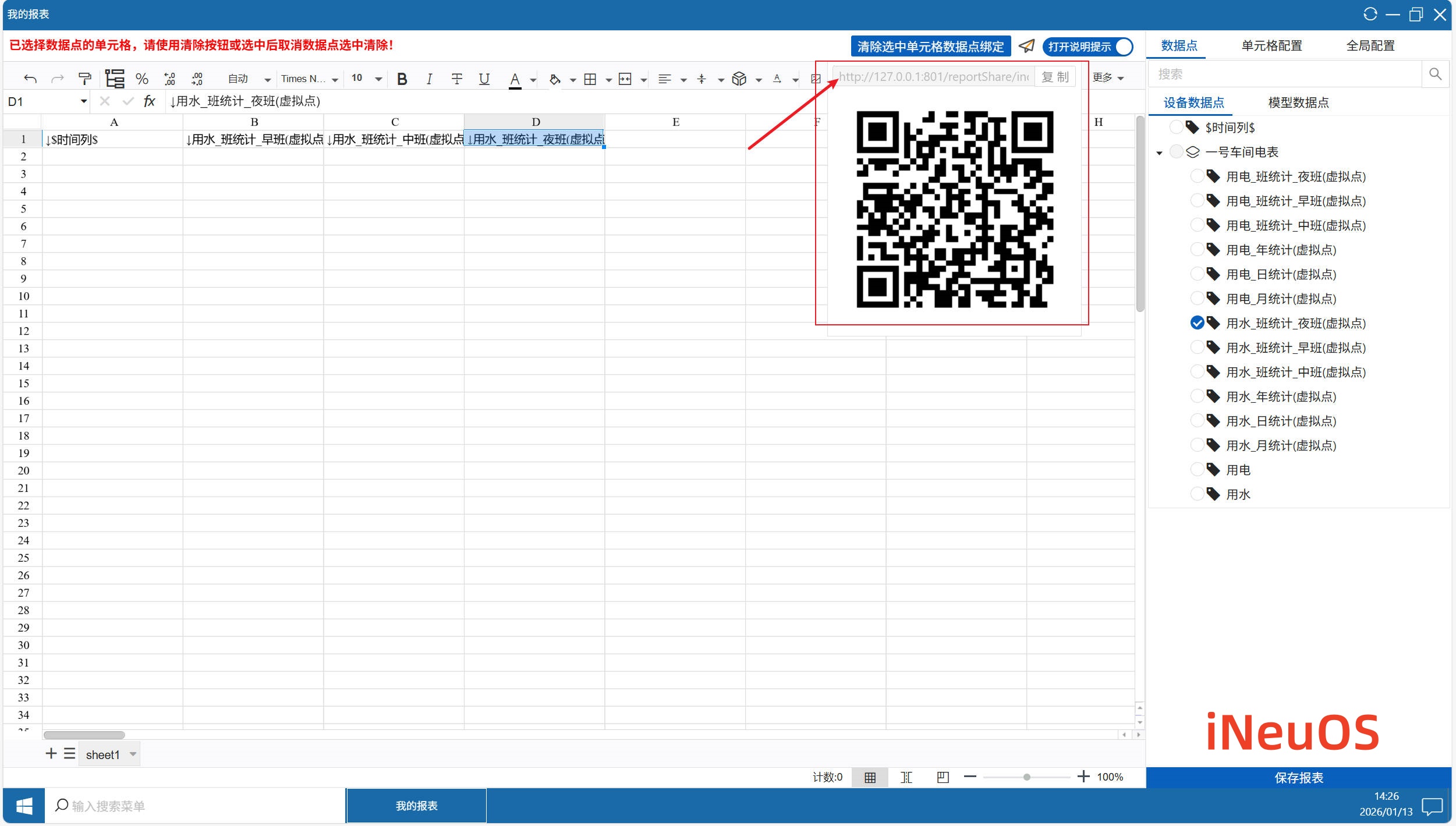

　　使用報表設計開發的報表功能，分享這個功能，複製該功能的鏈接。在【菜單管理】中增加到能源管理業務模塊中。如下圖：

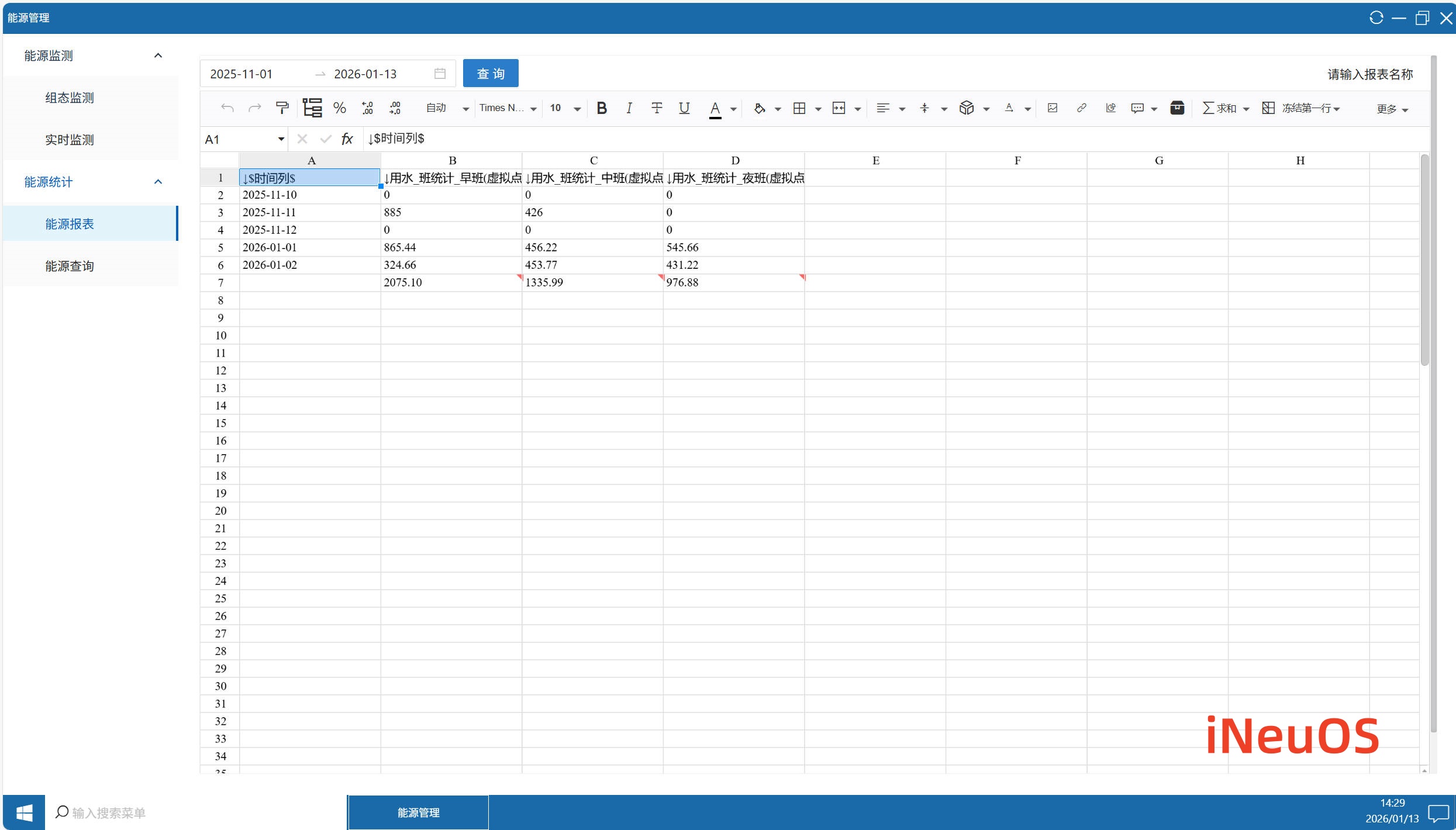

　　在能源管理中打開該報表功能，查詢每天班的能源數據使用情況，如下圖：
