因為經常想看博客的訪問量，每次打開瀏覽器比較麻煩，索性用樹莓派、Arduino和lcd1602顯示屏打造了一個博客訪問量顯示器，實時顯示博客今天的訪問量，以下是製作的過程和代碼。

一、所用硬件

樹莓派 一個

Arduino 一個

lcd1602顯示屏 一個

10k電位計 一個

杜邦線 若干

二、硬件連接

Arduino 和 lcd1602之間的連接參考這篇文章：Arduino使用LCD1602顯示屏

Arduino 和樹莓派用USB 線進行連接。

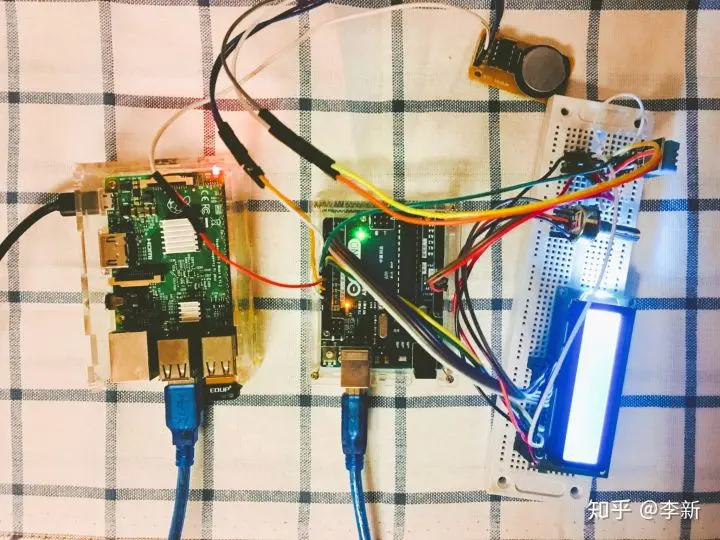

連接完成後是這樣的：

三、總體思路

用樹莓派通過API獲取博客今天的訪問量，用串口將訪問量發送給Arduino ，Arduino通過串口接收到訪問量的數據後，用lcd1602顯示出來。

參考文章：

樹莓派獲取博客今天的訪問量：樹莓派顯示博客網站實時在線人數

樹莓派通過串口發送數據：樹莓派通過串口發送數據

Arduino接收串口數據並顯示：Arduino 接收串口輸入的數據並通過LCD1602顯示出來

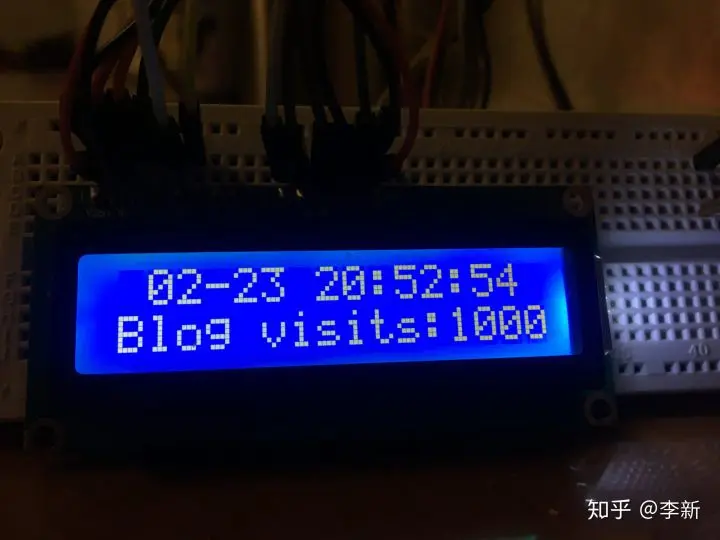

最終顯示效果如下圖：

四、程序設計

1.Arduino端：要完成lcd1602的初始化，完成串口接收數據並顯示，還加了一個ds1302模塊，在顯示博客訪問量的同時顯示當前時間。程序如下：

//引入依賴
#include <stdio.h>
#include <LiquidCrystal.h>
#include <DS1302.h>

String str = “”;

// 初始化LCD針腳
const int rs = 7, en = 6, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal LCD(rs, en, d4, d5, d6, d7);

//初始化DS1320針腳
const int kCePin   = 9;  // Chip Enable
const int kIoPin   = 10;  // Input/Output
const int kSclkPin = 11;  // Serial Clock

// Create a DS1302 object.
DS1302 rtc(kCePin, kIoPin, kSclkPin);

String dayAsString(const Time::Day day) {
 switch (day) {
 case Time::kSunday: return “Sun”;
 case Time::kMonday: return “Mon”;
 case Time::kTuesday: return “Tue”;
 case Time::kWednesday: return “Wed”;
 case Time::kThursday: return “Thu”;
 case Time::kFriday: return “Fri”;
 case Time::kSaturday: return “Sat”;
  }
 return “(unknown day)”;
}

void printTime() {
 // Get the current time and date from the chip.
  Time t = rtc.time();

 // Name the day of the week.
 const String day = dayAsString(t.day);

 // Print  the time to lcd1602.
  LCD.setCursor(1, 0);
 if (t.mon < 10) LCD.print(“0”);  //print date
  LCD.print(t.mon);
  LCD.print(“-“);
 if (t.date < 10) LCD.print(“0”);
  LCD.print(t.date);
  LCD.print(” “);

 if (t.hr < 10) LCD.print(“0”);  //print time;
  LCD.print(t.hr);
  LCD.print(“:”);
 if (t.min < 10) LCD.print(“0”);
  LCD.print(t.min);
  LCD.print(“:”);
 if (t.sec < 10) LCD.print(“0”);
  LCD.print(t.sec);

 //LCD.print(day);
}

void setup() {
  rtc.writeProtect(false);
  rtc.halt(false);
  LCD.begin(16, 2); //初始化,設置列行
  Serial.begin(9600);
//  Time t(2020, 2, 23, 16, 01, 00, Time::kSunday);

 // Set the time and date on the chip.
//  rtc.time(t);
}

void loop() {

 while (Serial.available() > 0)
  {
    str += char(Serial.read());
    delay(2);
  }

 if (str.length() > 0)
  {
    Serial.println(str);
    LCD.clear();
    LCD.setCursor(0, 1);
    LCD.print(str);
  }
  delay(500);
  printTime();
  str = “”;
}

2.樹莓派端：要完成獲取訪問量數據，並將數據通過串口發送出去。

這裏要注意，一個是要將API中的token換成自己的；二是注意串口位置可能不同，查看/dev/serial/這個目錄下，選擇Arduino這個串口，否則數據不通。

代碼如下：

#!/usr/bin/python
# -*- coding: UTF-8 -*-

import serial
import requests
import time

visits = 0
ser = serial.Serial(“/dev/serial/by-id/usb-Arduino_Srl_Arduino_Uno_95536333830351C0D021-if00″,9600)
actions_url = ‘https://tongji.lxx1.com/index.php?module=API&method=Actions.get&idSite=3&period=day&date=today&format=JSON&token_auth=d7c***’
print(‘serial test start …’)
try:
 while True:
                r = requests.get(actions_url)
                info = r.json()
                visits = info[‘nb_pageviews’]
                ser.write(‘Blog visits:%d ‘%(visits)) #通過串口發送數據
 time.sleep(60)
except KeyboardInterrupt:
 if ser != None:
                ser.close()
