但是對於數據面的關鍵組件Envoy沒有詳細解讀，這篇文章補上。
一、Envoy的工作模式

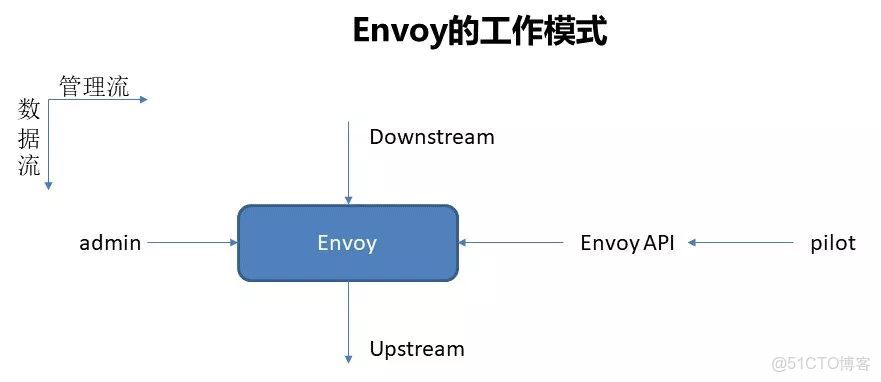

Envoy的工作模式如圖所示，橫向是管理平面。
Envoy會暴露admin的API，可以通過API查看Envoy中的路由或者集羣的配置。

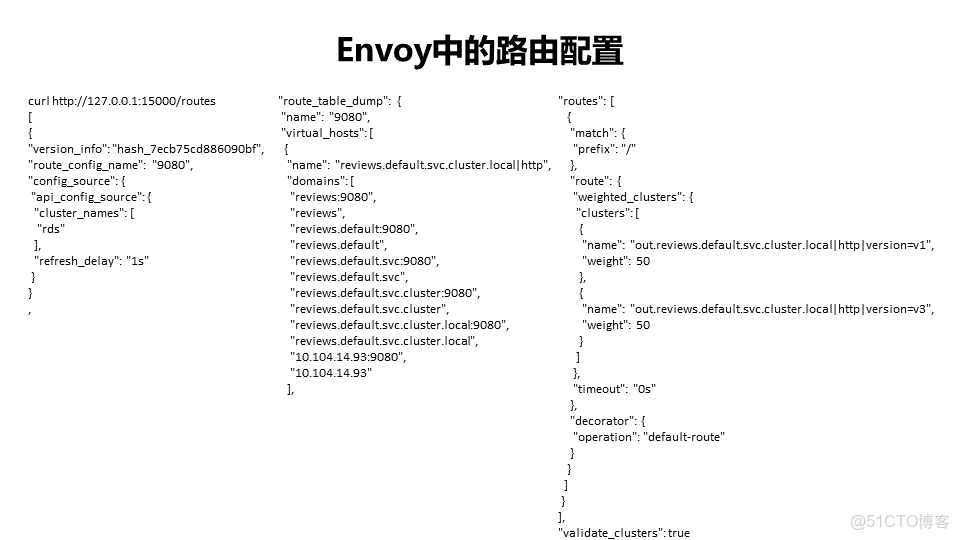

例如通過curl http://127.0.0.1:15000/routes可以查看路由的配置，結果如下圖，請記住路由的配置層級，後面在代碼中會看到熟悉的數據結構。
routes下面有virtual_hosts，裏面有帶prefix的route，裏面是route entry，裏面是weight cluster，對於不同的cluster不同的路由權重，再裏面是cluster的列表，有cluster的名稱和權重。

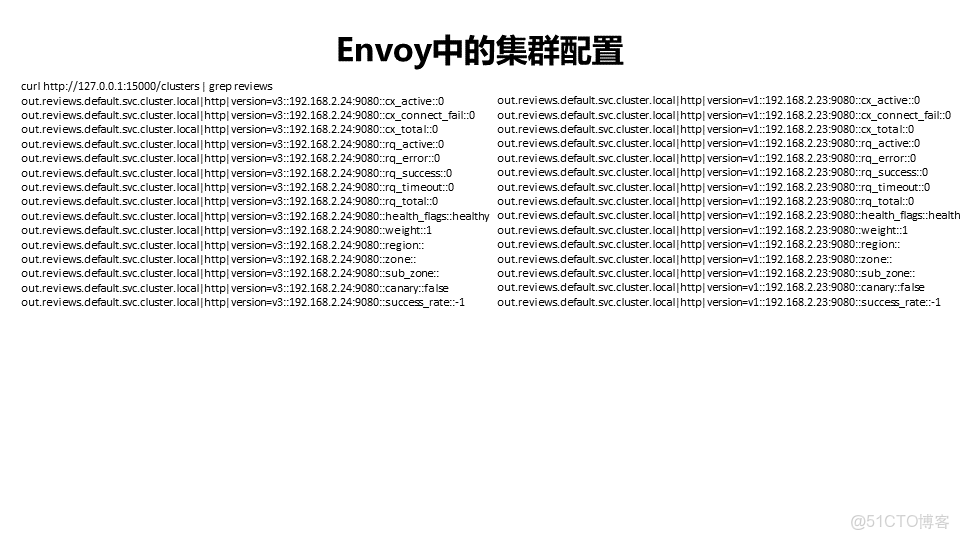

再如通過curl http://127.0.0.1:15000/clusters可以得到集羣也即cluster的配置，這裏面是真正cluster的信息。
在另外一面，Envoy會調用envoy API去pilot裏面獲取路由和集羣的配置，envoy API的詳情可以查看https://www.envoyproxy.io/docs/envoy/v1.8.0/api-v2/http_routes/http_routes中的API文檔，可以看到route的配置詳情，也是按照上面的層級組織的。
當Envoy從pilot獲取到路由和集羣信息之後，會保存在內存中，當有個客户端要連接後端的時候，客户端處於Downstream，後端處於Upstream，當數據從Downstream流向Upstream的時候，會通過Filter，根據路由和集羣的配置，選擇後端的應用建立連接，將請求轉發出去。
接下來我們來看Envoy是如何實現這些的。

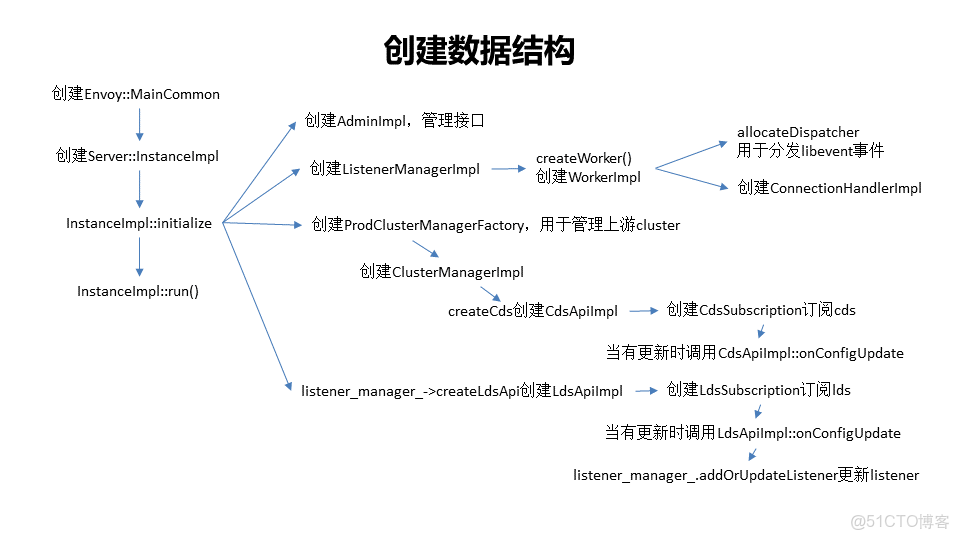

二、Envoy的關鍵數據結構的創建
Envoy的啓動會在main函數中創建Envoy::MainCommon，在它的構造函數中，會調用父類MainCommonBase的構造函數，創建Server::InstanceImpl，接下來調用InstanceImpl::initialize(...)
接下來就進入關鍵的初始化階段。
加載初始化配置，裏面配置了Listener Discover Service, Router Discover Service, Cluster Discover Service等。
InstanceUtil::loadBootstrapConfig(bootstrap_, options);
創建AdminImpl，從而可以接受請求接口
admin_.reset(new AdminImpl(initial_config.admin().accessLogPath(),
initial_config.admin().profilePath(), *this));
創建ListenerManagerImpl，用於管理監聽，因為Downstream要訪問Upstream的時候，envoy會進行監聽，Downstream會連接監聽的端口。
listener_manager_.reset(
new ListenerManagerImpl(*this, listener_component_factory_, worker_factory_, time_system_));
在ListenerManagerImpl的構造函數中，創建了很多的worker，Envoy採用libevent監聽socket的事件，當有一個新的連接來的時候，會將任務分配給某個worker進行處理，從而實現異步的處理。
ListenerManagerImpl::ListenerManagerImpl(...) {
for (uint32_t i = 0; i < server.options().concurrency(); i++) {
workers_.emplace_back(worker_factory.createWorker());
}
}
createWorker會創建WorkerImpl，初始化WorkerImpl需要兩個重要的參數。
一個是allocateDispatcher創建出來的DispatcherImpl，用來封裝libevent的事件分發的。
一個是ConnectionHandlerImpl，用來管理一個連接的。
我們接着看初始化過程，創建ProdClusterManagerFactory，用於創建Cluster Manager，管理上游的集羣。
cluster_manager_factory_.reset(new Upstream::ProdClusterManagerFactory(...);
在ProdClusterManagerFactory會創建ClusterManagerImpl，在ClusterManagerImpl的構造函數中，如果配置了CDS，就需要訂閲Cluster Discover Service。
if (bootstrap.dynamic_resources().has_cds_config()) {
cds_api_ = factory_.createCds(bootstrap.dynamic_resources().cds_config(), eds_config_, *this);
init_helper_.setCds(cds_api_.get());
}
會調用ProdClusterManagerFactory::createCds，裏面會創建CdsApiImpl。在CdsApiImpl的構造函數中，會創建CdsSubscription，訂閲CDS，當集羣的配置發生變化的時候，會調用CdsApiImpl::onConfigUpdate(...)
接下來在InstanceImpl::initialize的初始化函數中，如果配置了LDS，就需要訂閲Listener Discover Service。
if (bootstrap_.dynamic_resources().has_lds_config()) {
listener_manager_->createLdsApi(bootstrap_.dynamic_resources().lds_config());
}
ListenerManagerImpl的createLdsApi會調用ProdListenerComponentFactory的createLdsApi函數，會創建LdsApiImpl。在LdsApiImpl的構造函數中，會創建LdsSubscription，訂閲LDS，當Listener的配置改變的時候，會調用LdsApiImpl::onConfigUpdate(...)
三、Envoy的啓動

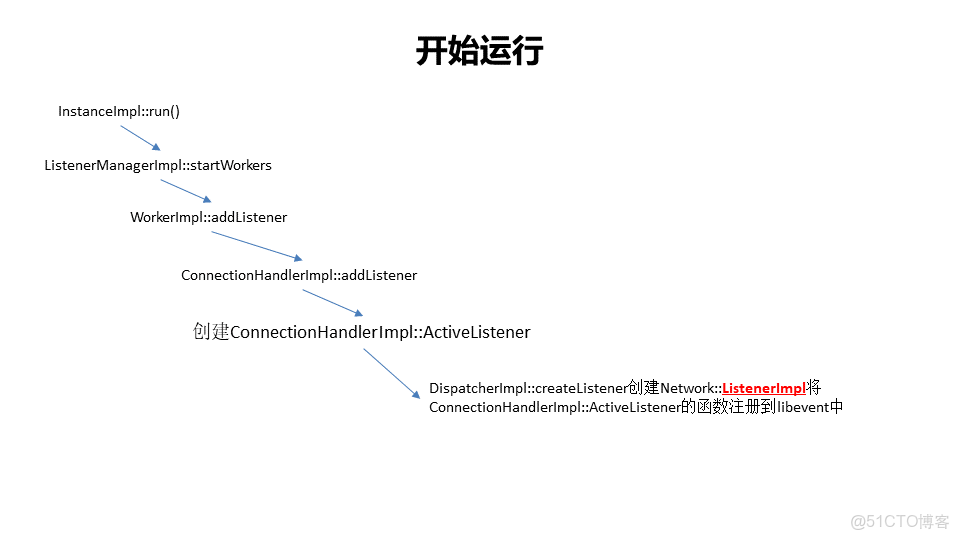

MainCommonBase::run() 會調用InstanceImpl::run()，會調用InstanceImpl::startWorkers()，會調用ListenerManagerImpl::startWorkers。
startWorkers會將Listener添加到所有的worker中，然後啓動worker的線程。
void ListenerManagerImpl::startWorkers(GuardDog& guard_dog) {
workers_started_ = true;
for (const auto& worker : workers_) {
for (const auto& listener : active_listeners_) {
addListenerToWorker(*worker, *listener);
}
worker->start(guard_dog);
}
}
對於每一個WorkerImpl，會調用ConnectionHandlerImpl的addListener函數，會創建ActiveListener對象，ActiveListener很重要，他的函數會在libevent收到事件的時候被調用。
在ActiveListener的構造函數中，會調用相同Worker的DispatcherImpl的createListener，創建Network::ListenerImpl，注意這個類的namespace，因為對於Envoy來講，LDS裏面有個Listener的概念，但是Socket也有Listener的概念，在Network這個namespace下面的，是對socket和libevent的封裝。
在Network::ListenerImpl的構造函數中，當收到事件的時候，會調用註冊的listenCallback函數。
if (bind_to_port) {
listener_.reset(evconnlistener_new(&dispatcher.base(), listenCallback, this, 0, -1, socket.fd()));
在listenCallback函數中，會調用onAccept函數，這個函數是ConnectionHandlerImpl::ActiveListener::onAccept函數。
listener->cb_.onAccept(std::make_unique<AcceptedSocketImpl>(fd, local_address, remote_address), listener->hand_off_restored_destination_connections_);
四、Envoy從Pilot中獲取Listener

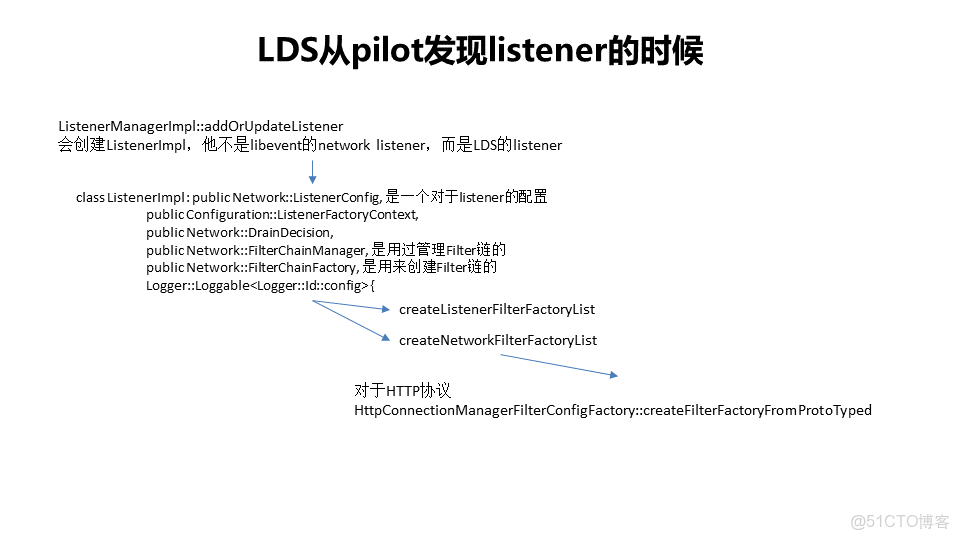

當Listener的配置有變化的時候，會調用LdsApiImpl::onConfigUpdate(...)。
會調用ListenerManagerImpl的addOrUpdateListener(...)函數，在這裏面，會創建一個ListenerImpl，
這裏的listener是LDS定義的Listener，而非網絡的Listener了。
在ListenerImpl的構造函數中，首先會創建ListenerFilter，可以對監聽的socket進行定製化的配置，例如為了實現use_original_dst，就需要加入一個ListenerFilter。
為了創建ListenerFilter，先要調用ProdListenerComponentFactory::createListenerFilterFactoryList_來創建工廠。
創建完了ListenerFilter之後，為了對於進來的網絡包進行處理，會創建NetworkFilter，正是這些NetworkFilter實現了對網絡包的解析，並根據網絡包的內容，實現路由和負載均衡策略。
為了創建NetworkFilter，先要調用ProdListenerComponentFactory::createNetworkFilterFactoryList_來創建工廠，在這個函數裏面，會遍歷所有的NamedNetworkFilterConfigFactory，也即起了名字的filter都過一遍，都有哪些呢？class NetworkFilterNameValues裏面有定義，這裏面最重要的是：
// HTTP connection manager filter
const std::string HttpConnectionManager = "envoy.http_connection_manager";
我們這裏重點看HTTP協議的轉發，我們重點看這個名字對應的HttpConnectionManagerFilterConfigFactory，並調用他的createFilterFactory函數，返回一個Network::FilterFactoryCb類型的callback函數。

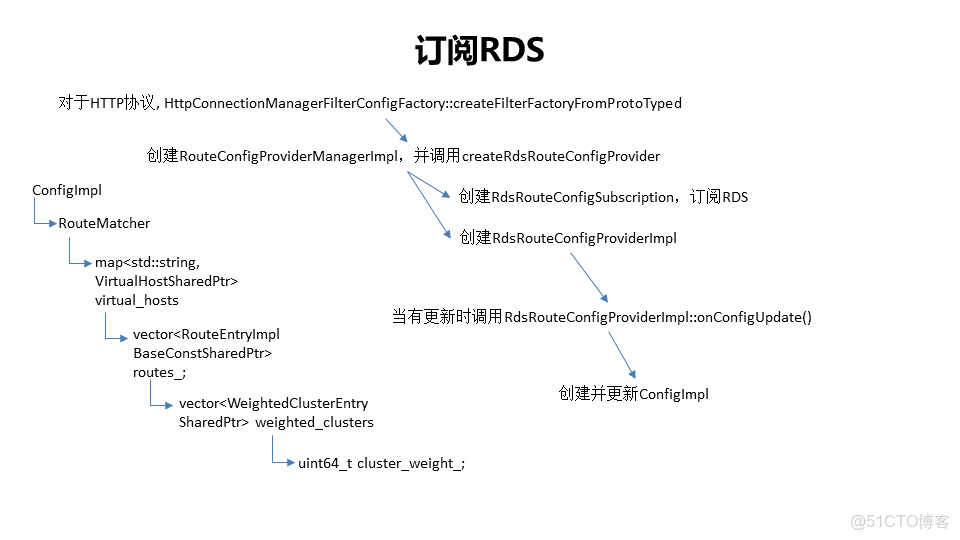

五、Envoy訂閲RDS
HttpConnectionManagerFilterConfigFactory的createFilterFactory函數最終調用createFilterFactoryFromProtoTyped函數中，會創建
Router::RouteConfigProviderManagerImpl。
std::shared_ptr<Router::RouteConfigProviderManager>
route_config_provider_manager
= context.singletonManager().getTyped
<Router::RouteConfigProviderManager>(
SINGLETON_MANAGER_REGISTERED_NAME(route_config_provider_manager), [&context] {
return std::make_shared<Router::RouteConfigProviderManagerImpl>(context.admin());
});
創建完畢Router::RouteConfigProviderManagerImpl之後，會創建HttpConnectionManagerConfig，將Router::RouteConfigProviderManagerImpl作為成員變量傳入。
std::shared_ptr<HttpConnectionManagerConfig> filter_config(new HttpConnectionManagerConfig(proto_config, context, *date_provider, *route_config_provider_manager));
在HttpConnectionManagerConfig的構造函數中，調用Router::RouteConfigProviderUtil::create。
route_config_provider_ = Router::RouteConfigProviderUtil::create(config, context_, stats_prefix_,route_config_provider_manager_);
Router::RouteConfigProviderUtil::create會調用RouteConfigProviderManagerImpl::createRdsRouteConfigProvider，在這個函數裏面，會創建RdsRouteConfigSubscription訂閲RDS，然後創建RdsRouteConfigProviderImpl。
當Router的配置發生變化的時候，會調用RdsRouteConfigProviderImpl::onConfigUpdate()，在這個函數裏面，會從pilot獲取Route的配置，生成ConfigImpl對象。
當我們仔細分析ConfigImpl的時候，我們發現，這個數據結構和第一節Envoy中的路由配置是一樣的。
在ConfigImpl裏面有RouteMatcher用於匹配路由，在RouteMatcher裏面有VirtualHostImpl，在VirtualHostImpl裏面有RouteEntryImplBase，其中一種RouteEntry是WeightedClusterEntry，在WeightedClusterEntry裏面有cluster_name_和cluster_weight_。
到此RouteConfigProviderManagerImpl如何訂閲RDS告一段落，我們回到HttpConnectionManagerFilterConfigFactory的createFilterFactoryFromProtoTyped中，在這個函數的最後一部分，將返回Network::FilterFactoryCb，是一個callback函數，作為createFilterFactoryFromProtoTyped的返回值。
在這個callback函數中，會創建Http::ConnectionManagerImpl，將HttpConnectionManagerConfig作為成員變量傳入，Http::ConnectionManagerImpl是一個Network::ReadFilter。在Envoy裏面，有Network::WriteFilter和Network::ReadFilter，其中從Downstream發送到Upstream的使用Network::ReadFilter對網絡包進行處理，反方向的是使用Network::WriteFilter。
callback函數創建ConnectionManagerImpl之後調用filter_manager.addReadFilter，將ConnectionManagerImpl放到ReadFilter列表中。當然這個callback函數現在是不調用的。
createFilterFactoryFromProtoTyped的返回值callback函數會返回到ProdListenerComponentFactory::createNetworkFilterFactoryList_函數，這個函數返回一個callback函數列表，其中一個就是上面生成的這個函數。
再返回就回到了ListenerImpl的構造函數，他會調用addFilterChain，將ProdListenerComponentFactory::createNetworkFilterFactoryList_返回的callback函數列表加入到鏈裏面。
六、當一個新的連接建立的時候

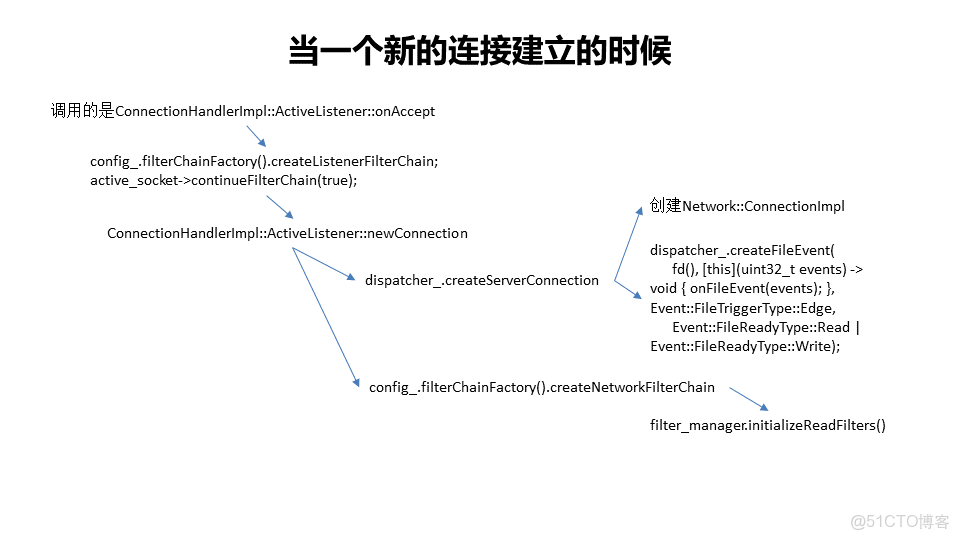

通過前面的分析，我們制定當一個新的連接建立的時候，會觸發libevent的事件，最終調用ConnectionHandlerImpl::ActiveListener::onAccept函數。
在這個函數中，會調用使用上面createListenerFilterFactoryList_創建的ListenerFilter的工廠創建ListenerFilter，然後使用這些Filter進行處理。
// Create and run the filters
config_.filterChainFactory().createListenerFilterChain(*active_socket);
active_socket->continueFilterChain(true);
ConnectionHandlerImpl::ActiveSocket::continueFilterChain函數調用ConnectionHandlerImpl::ActiveListener::newConnection，創建一個新的連接。
在ConnectionHandlerImpl::ActiveListener::newConnection函數中，先是會調用DispatcherImpl::createServerConnection，創建Network::ConnectionImpl，在Network::ConnectionImpl的構造函數裏面：
file_event_ = dispatcher_.createFileEvent(
fd(), [this](uint32_t events) -> void { onFileEvent(events); }, Event::FileTriggerType::Edge, Event::FileReadyType::Read | Event::FileReadyType::Write);
對於一個新的socket連接，對於操作系統來講是一個文件，也即有個文件描述符，當一個socket可讀的時候，會觸發一個事件，當一個socket可寫的時候，可以觸發另一個事件，發生事件後，調用onFileEvent。
在ConnectionHandlerImpl::ActiveListener::newConnection函數中，接下來就應該為這個連接創建NetworkFilter了。
config_.filterChainFactory().createNetworkFilterChain(
*new_connection, filter_chain->networkFilterFactories());
上面這段代碼，會調用ListenerImpl::createNetworkFilterChain。
裏面調用Configuration::FilterChainUtility::buildFilterChain(connection, filter_factories)；
bool FilterChainUtility::buildFilterChain(Network::FilterManager& filter_manager, const std::vector<Network::FilterFactoryCb>& factories)
{
for (const Network::FilterFactoryCb& factory : factories) {
factory(filter_manager);
}
return filter_manager.initializeReadFilters();
}
可以看出這裏會調用上面生成的callback函數，將ConnectionManagerImpl放到ReadFilter列表中。
七、當有新的數據到來的時候

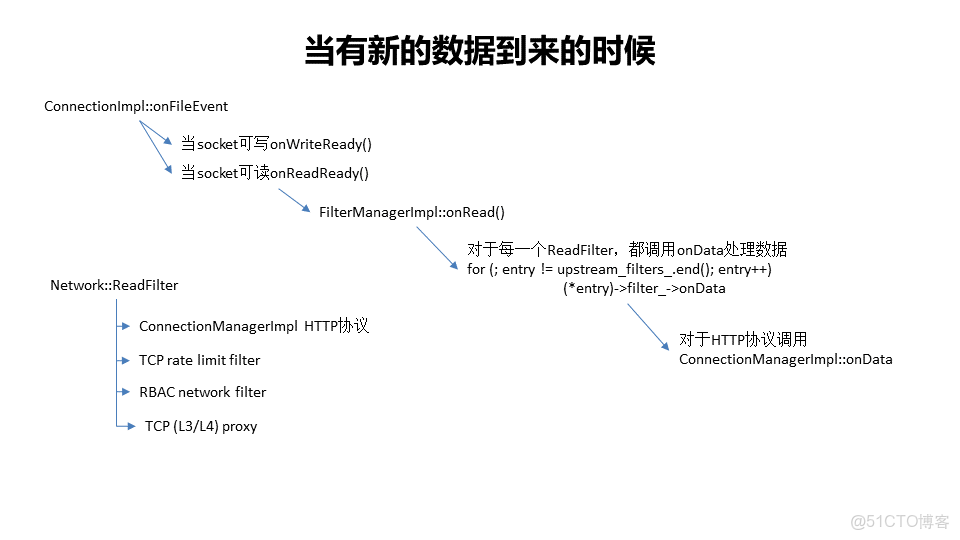

當Downstream發送數據到Envoy的時候，socket就處於可讀的狀態，因而ConnectionImpl::onFileEvent函數會被調用，當事件是Event::FileReadyType::Read的時候，調用ConnectionImpl::onReadReady()。
在ConnectionImpl::onReadReady()函數裏面，socket將數據讀入緩存。
IoResult result = transport_socket_->doRead(read_buffer_);
然後調用ConnectionImpl::onRead，裏面調用filter_manager_.onRead()使用NetworkFilter對於數據進行處理。
FilterManagerImpl::onRead() 會調用FilterManagerImpl::onContinueReading有下面的邏輯。
for (; entry != upstream_filters_.end(); entry++) {
BufferSource::StreamBuffer read_buffer = buffer_source_.getReadBuffer();
if (read_buffer.buffer.length() > 0 || read_buffer.end_stream) {
FilterStatus status = (*entry)->filter_->onData(read_buffer.buffer, read_buffer.end_stream);
if (status == FilterStatus::StopIteration) {
return;
}
}
}
對於每一個Filter，都調用onData函數，咱們上面解析過，其中HTTP對應的ReadFilter是ConnectionManagerImpl，因而調用ConnectionManagerImpl::onData函數。
八、對數據進行解析

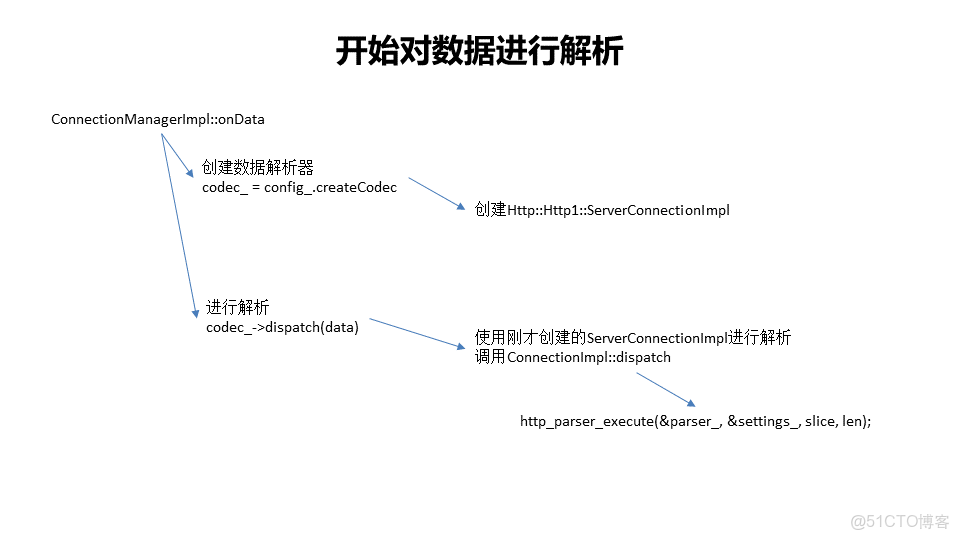

ConnectionManagerImpl::onData函數中，首先創建數據解析器。
codec_ = config_.createCodec(read_callbacks_->connection(), data, *this);
調用HttpConnectionManagerConfig::createCodec，對於HTTP1，創建Http::Http1::ServerConnectionImpl。
然後對數據進行解析。
codec_->dispatch(data);

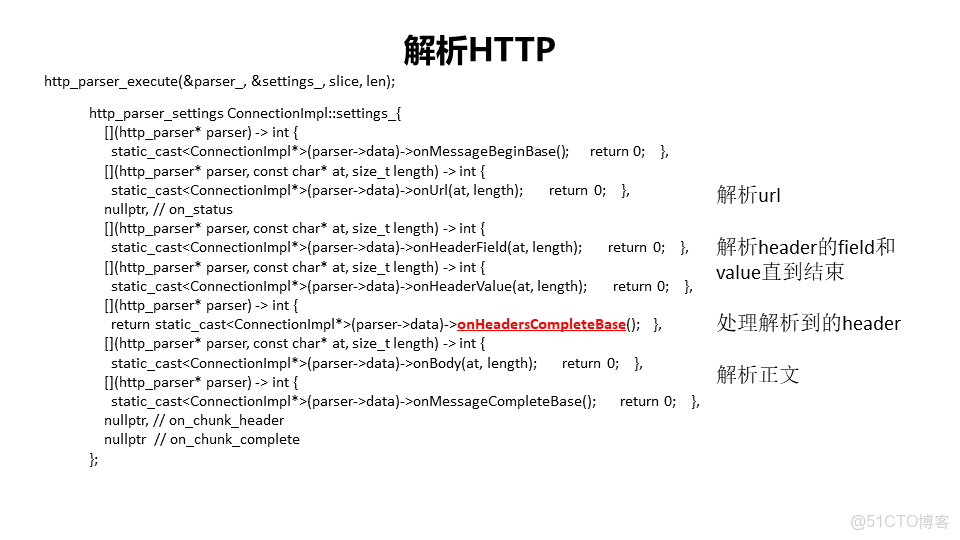

調用ConnectionImpl::dispatch，裏面調用ConnectionImpl::dispatchSlice，在這裏面對HTTP進行解析。
http_parser_execute(&parser_, &settings_, slice, len);
解析的參數是settings_，可以看出這裏面解析url，然後解析header，結束後調用onHeadersCompleteBase()函數，然後解析正文。
由於路由是根據HTTP頭裏面的信息來的，因而我們重點看ConnectionImpl::onHeadersCompleteBase()，裏面會調用ServerConnectionImpl::onHeadersComplete函數。
active_request_->request_decoder_->decodeHeaders(std::move(headers), false);

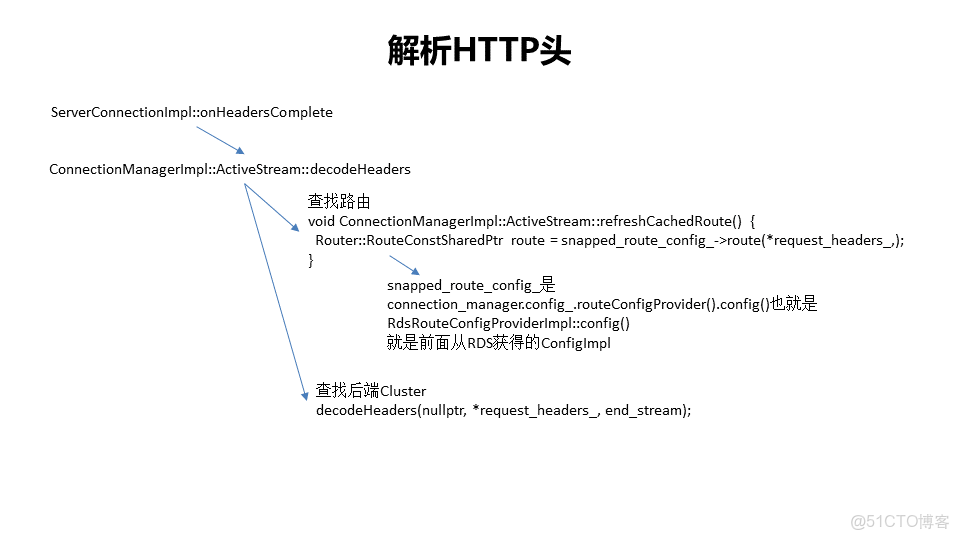

ServerConnectionImpl::onHeadersComplete裏面調用ConnectionManagerImpl::ActiveStream::decodeHeaders這到了路由策略的重點。
這裏面調用了兩個函數，一個是refreshCachedRoute()刷新路由配置，並查找到匹配的路由項Route Entry。
另一個是ConnectionManagerImpl::ActiveStream::decodeHeaders的另一個實現。
decodeHeaders(nullptr, *request_headers_, end_stream);
在這裏會通過Route Entry找到後端的集羣，並建立連接。
九、路由匹配

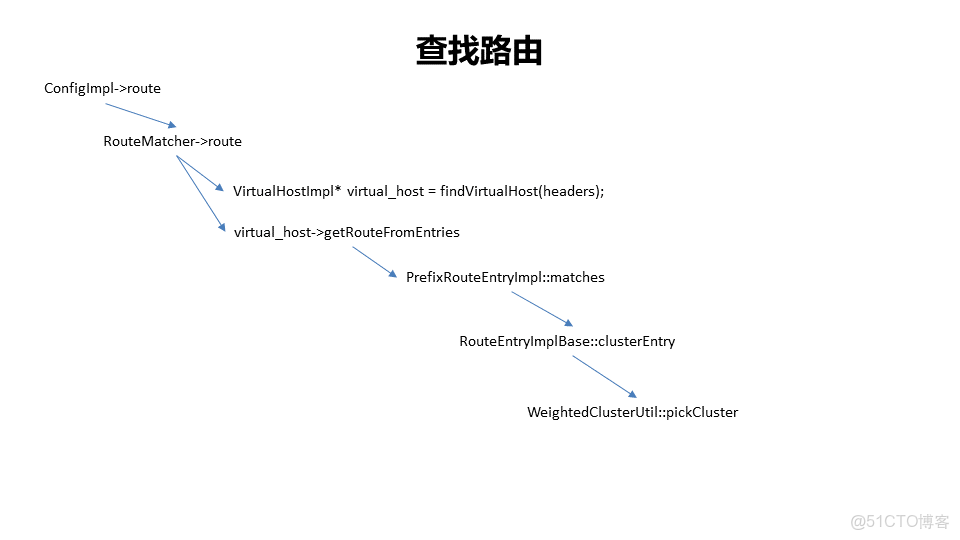

我們先來解析refreshCachedRoute()
void ConnectionManagerImpl::ActiveStream::refreshCachedRoute() {
Router::RouteConstSharedPtr route = snapped_route_config_->route(*request_headers_, stream_id_);
request_info_.route_entry_ = route ? route->routeEntry() : nullptr;
cached_route_ = std::move(route);
}
snapped_route_config_是什麼呢？snapped_route_config_的初始化如下。
snapped_route_config_(connection_manager.config_.routeConfigProvider().config())
routeConfigProvider()返回的就是RdsRouteConfigProviderImpl，其config函數返回的就是ConfigImpl，也就是上面我們描述過的層級的數據結構。
ConfigImpl的route函數如下
RouteConstSharedPtr route(const Http::HeaderMap& headers, uint64_t random_value) const override {
return route_matcher_->route(headers, random_value);
}
RouteMatcher的route函數，根據headers.Host()查找virtualhost，然後調用 VirtualHostImpl::getRouteFromEntries。
RouteConstSharedPtr RouteMatcher::route(const Http::HeaderMap& headers, uint64_t random_value) const {
const VirtualHostImpl* virtual_host = findVirtualHost(headers);
if (virtual_host) {
return virtual_host->getRouteFromEntries(headers, random_value);
} else {
return nullptr;
}
}
VirtualHostImpl::getRouteFromEntries函數裏面有下面的循環
for (const RouteEntryImplBaseConstSharedPtr& route : routes_) {
RouteConstSharedPtr route_entry = route->matches(headers, random_value);
if (nullptr != route_entry) {
return route_entry;
}
}
對於每一個RouteEntry，看是否匹配。例如常用的有PrefixRouteEntryImpl::matches，看前綴是否一致。
RouteConstSharedPtr PrefixRouteEntryImpl::matches(const Http::HeaderMap& headers,uint64_t random_value) const {
if (RouteEntryImplBase::matchRoute(headers, random_value) &&
StringUtil::startsWith(headers.Path()->value().c_str(), prefix_, case_sensitive_)) {
return clusterEntry(headers, random_value);
}
return nullptr;
}
得到匹配的Route Entry後，調用RouteEntryImplBase::clusterEntry獲取一個Cluster的名字。對於WeightedCluster，會調用下面的函數。
WeightedClusterUtil::pickCluster(weighted_clusters_, total_cluster_weight_, random_value,true);
在這個函數裏面，會根據權重選擇一個WeightedClusterEntry返回。
這個時候，我們得到了後面Cluster，也即集羣的名稱，接下來需要得到集羣的具體的IP地址並建立連接。
十、查找集羣並建立連接

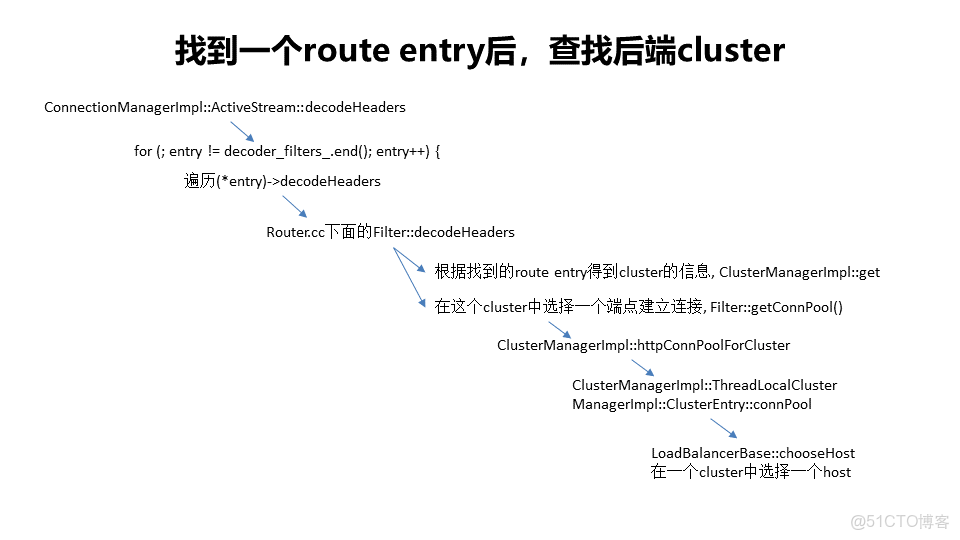

ConnectionManagerImpl::ActiveStream::decodeHeaders的另一個實現會調用Route.cc裏面的Filter::decodeHeaders。
在Filter::decodeHeaders函數中有以下的實現。
// A route entry matches for the request.
route_entry_ = route_->routeEntry();
Upstream::ThreadLocalCluster* cluster = config_.cm_.get(route_entry_->clusterName());
通過上一節的查找，WeightedClusterEntry裏面有cluster的名稱，接下來就是從cluster manager裏面根據cluster名稱查找到cluster的信息。
cluster manager就是我們最初創建的ClusterManagerImpl
ThreadLocalCluster* ClusterManagerImpl::get(const std::string& cluster) {
ThreadLocalClusterManagerImpl& cluster_manager = tls_->getTyped<ThreadLocalClusterManagerImpl>();
auto entry = cluster_manager.thread_local_clusters_.find(cluster);
if (entry != cluster_manager.thread_local_clusters_.end()) {
return entry->second.get();
} else {
return nullptr;
}
}
返回ClusterInfoImpl，是cluster的信息。
cluster_ = cluster->info();
找到Cluster後，開始建立連接。
// Fetch a connection pool for the upstream cluster.
Http::ConnectionPool::Instance* conn_pool = getConnPool();
route.cc的Filter::getConnPool()裏面調用以下函數。
config_.cm_.httpConnPoolForCluster(route_entry_->clusterName(), route_entry_->priority(), protocol, this);
ClusterManagerImpl::httpConnPoolForCluster調用ClusterManagerImpl::ThreadLocalClusterManagerImpl::ClusterEntry::connPool函數。
在這個函數裏面，HostConstSharedPtr host = lb_->chooseHost(context);通過負載均衡，在一個cluster裏面選擇一個後端的機器建立連接。
