網絡的功能和優點：



• 數據和應用程序
• 資源
• 網絡存儲
• 備份設備

網絡的特徵：

• 速度
• 成本
• 安全性
• 可用性
• 可擴展性
• 可靠性
• 拓撲

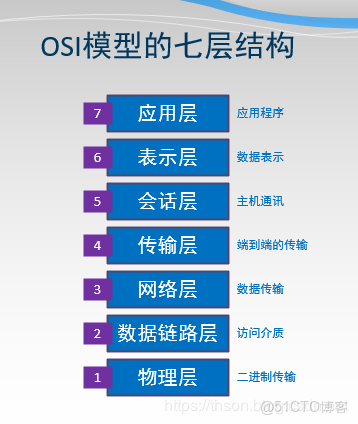

開放系統互聯OSI：

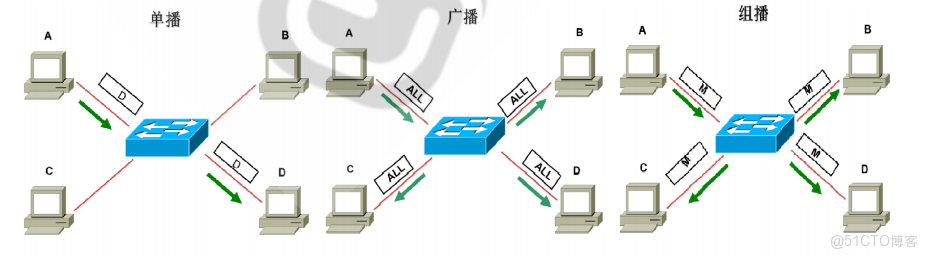

三種通訊模式：

　　　　　　　　unicast　　　　　　　　　　　　　　　　　broadcast　　　　　　　　　　　　　　　　multicast







 衝突域和廣播域：

衝突域：兩個網絡設備同時發送數據,如果發生了衝突,則兩個設備處於同一個衝突域,反之,則各自處於不

同的衝突域

廣播域：一個網絡設備發送廣播，另一個設備收到了,則兩個設備處於同一個廣播域,反之,則各自處於不

同的廣播域

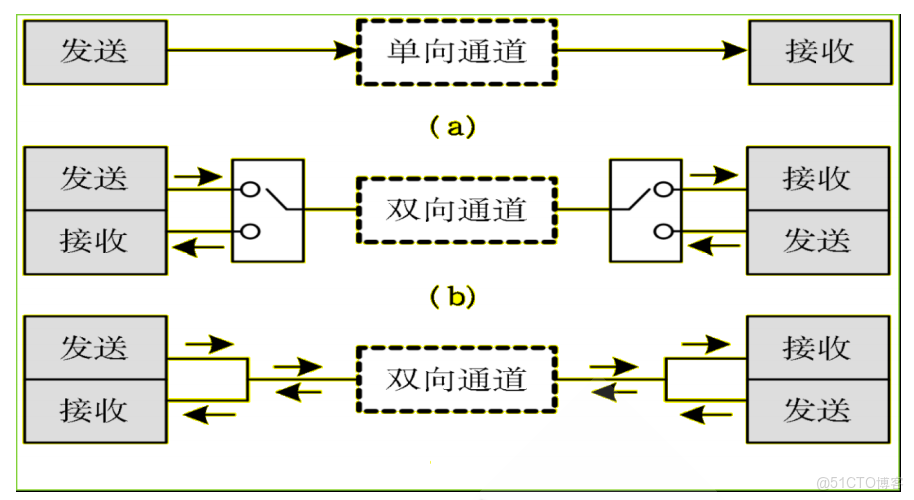

三種通訊機制：

單工通信：只有一個方向的通信

半雙工通信：通信雙方都可以發送和接收信息，但不能同時發送，也不能同時接收

全雙工通信：通信雙方可以同時發送和同時接收

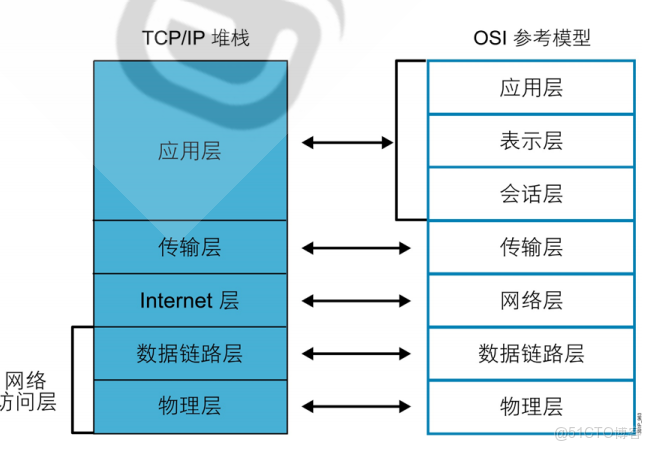

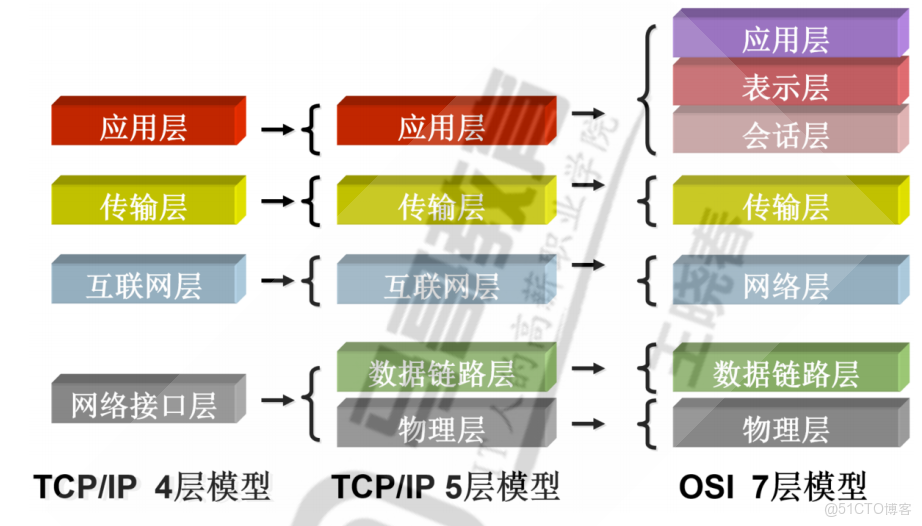

TCP/IP 分層：

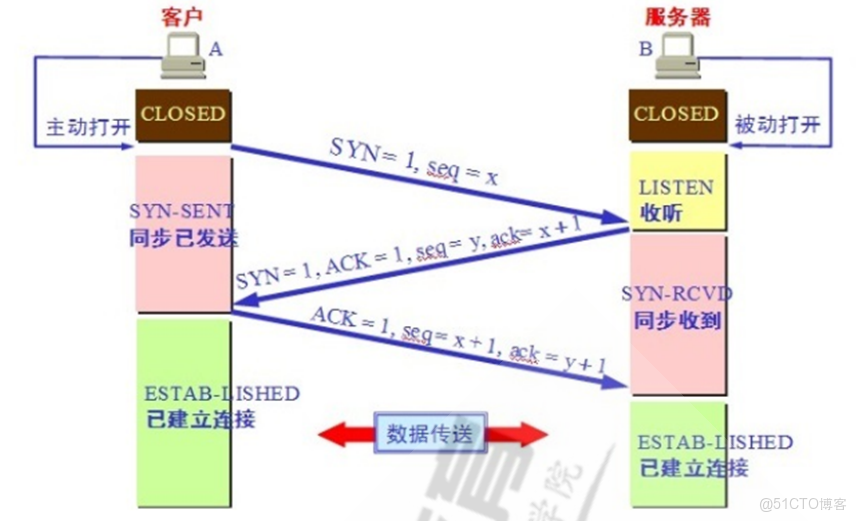

 三次握手：

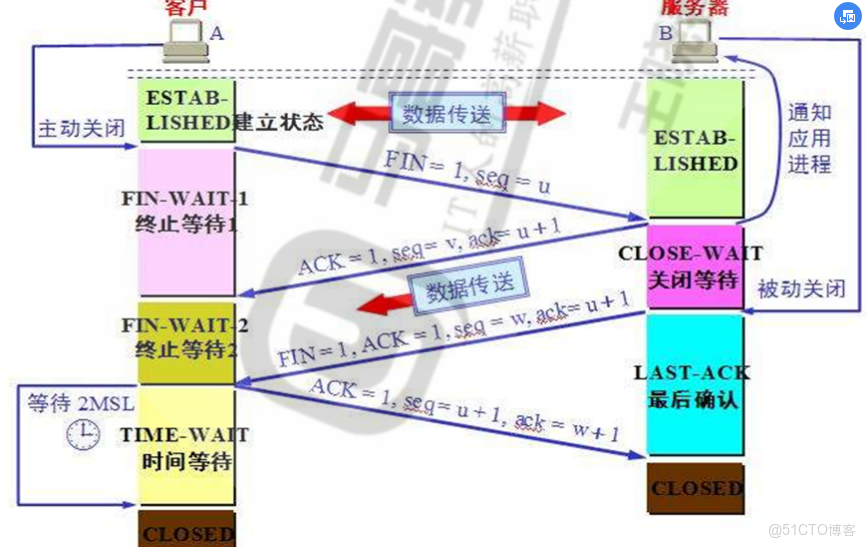

  四次揮手：



有限狀態機 FSM:Finite State Machine

有限狀態機FSM 　　　註釋
CLOSED 　　　　　　沒有任何連接狀態
LISTEN 　　　　　　  偵聽狀態
SYN-SENT 　　　　　在發送連接請求後，等待對方確認
SYN-RECEIVED 　　  在收到和發送一個連接請求後，等待對方確認
ESTABLISHED 　　　 代表傳輸連接建立，雙方進入數據傳送狀態
FIN-WAIT-1　　　　    主動關閉，主機已改善關閉連接請求，掛靠對方確認
FIN-WAIT-2 　　　　   主動關閉，主機已收到對方關閉傳輸連接確認，等待對方發送關閉傳輸連接請求
TIME-WAIT 　　　　   完成雙向傳輸連接關閉，等待所有分組消失
CLOSE-WAIT 　　　   被動關閉，收到對方發來的關閉連接請求，並已確認
LAST-ACK 　　　　　 被支關閉，等待最後一個關閉傳輸連接確認，並等待所有分組消失
CLOSING 　　　　　  雙方同時嘗試關閉傳輸連接，等待對方確認

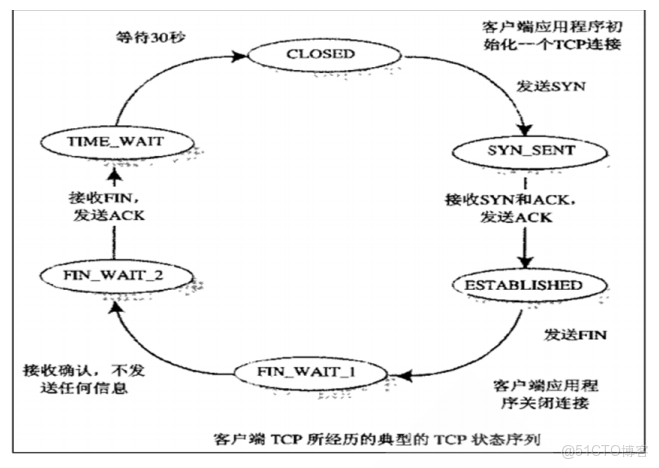

客户機端的三次握手和四次揮手狀態轉換：

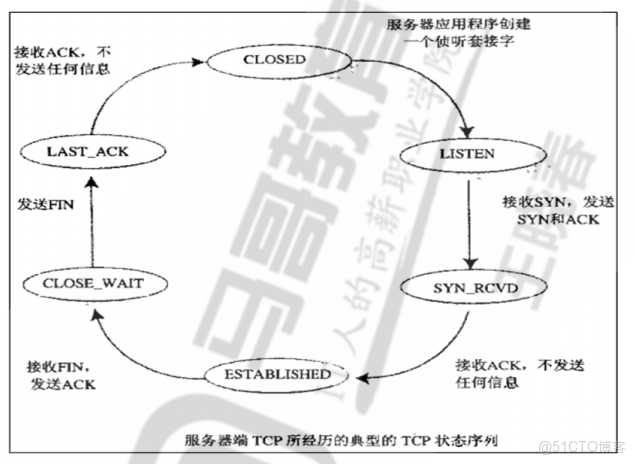

服務器端的三次握手和四次揮手狀態轉換：



 tcpdump 抓包工具

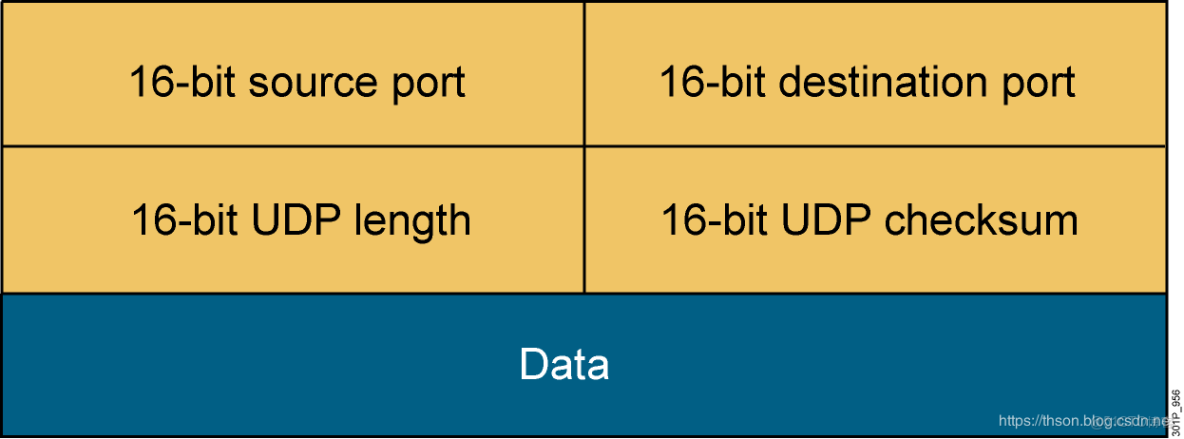

udp包頭：



 internet層協議：

1. IP協議
2. ICMP協議
   /proc/sys/net/ipv4/icmp_echo_ignore_all 關閉ICMP迴應
3. ARP協議
4. RARP協議

基本網絡配置：

將Linux主機接入到網絡，需要配置網絡相關設置。一般包括如下內容：

1. 主機名(hostname)
2. IP地址和子網掩碼（IP/netmask)
3. 路由(默認網關gateway)
4. 主DNS服務器(dns)
5. 次DNS服務器

centos 6 網卡名稱：

1. 以太網：eth[0-9]
2. ppp：ppp[0-9]

網絡接口識別並命名相關的udev配置文件：
/etc/udev/rules.d/70-persistent-net.rules

ARP表
arp -n

查看網卡驅動：
dmesg |grep –i eth
ethtool -i eth0

卸載網卡驅動：
modprobe -r e1000
rmmod e1000

裝載網卡驅動：
modprobe e1000

網絡配置方式：

靜態指定:

ifconfifig, route, netstat

ip: object {link, addr, route}, ss, tc

system-confifig-network-tui，setup

配置文件

動態分配：DHCP: Dynamic Host Confifiguration Protocol

ifconfig命令

#查看指定網卡狀態
ifconfig [interface]

#查看所有網卡狀態
ifconfig -a

#啓用/禁用網卡
ifconfig IFACE [up|down]
ifdown eth1 (禁用網絡)
ifup eth1 (啓用網絡)

#設置網卡IP
ifconfig IFACE IP/netmask [up]
route命令

查看路由表

route

route -n

添加路由表：route add

route add [-net|-host|default] target [netmask Nm] [gw GW] [[dev] If]

刪除路由器：route del

route del [-net|-host] target [gw Gw] [netmask Nm] [[dev] If]

配置動態路由

通過守護進程獲取動態路由

安裝quagga包,通過命令vtysh配置

支持多種路由協議：RIP、OSPF和BGP

netstat命令：來自於net-tools包 建議用ss代替

顯示網絡累鏈接：

netstat [--tcp|-t] [--udp|-u] [--raw|-w] [--listening|-l] [--all|-a] [--

numeric|-n] [--extend|-e[--extend|-e]] [--program|-p]

常用選項：

-t: tcp協議相關

-u: udp協議相關

-w: raw socket相關

-l: 處於監聽狀態

-a: 所有狀態

-n: 以數字顯示IP和端口

-e：擴展格式

-p: 顯示相關進程及PID

常用組合： -tan　　-uan　　-tnl　　-unl

netstat {--route|-r} [--numeric|-n]

-r: 顯示內核路由表

-n: 數字格式

顯示接口統計數據：
netstat {–interfaces|-I|-i} [iface] [–all|-a] [–extend|-e] [–program|-p] [–numeric|-n]
netstat -i
netstat –I=IFACE
ifconfig -s eth0
ip命令　　來自於iproute包，代替ifconfig

ip [ OPTIONS ] OBJECT { COMMAND | help }

 ip命令説明：

OBJECT := { link | addr | route }

ip link - network device configuration

set dev IFACE，可設置屬性：up and down：激活或禁用指定接口，相當於 ifup/ifdown

show [dev IFACE] [up]：：指定接口 ，up 僅顯示處於激活狀態的接口



 ip地址管理：

ip addr { add | del } IFADDR dev STRING [label LABEL] [scope {global|link|host}]

[broadcast ADDRESS]

[label LABEL]：添加地址時指明網卡別名

[scope {global|link|host}]：指明作用域,global: 全局可用.link: 僅鏈接可用,host: 本機可

用

[broadcast ADDRESS]：指明廣播地址

ip address show

ip addr flush

#禁用網卡

ip link set eth1 down

#網卡改名

ip link set eth1 name wangnet

#啓用網卡

ip link set wangnet up

#網卡別名

ip addr add 172.16.100.100/16 dev eth0 label eth0:0

ip addr del 172.16.100.100/16 dev eth0 label eth0:0

#清除網絡地址

ip addr flush dev eth0

管理路由 ip route用法：

#添加路由：

ip route add TARGET via GW dev IFACE src SOURCE_IP

TARGET:

主機路由：IP

網絡路由：NETWORK/MASK

#添加網關：

ip route add default via GW dev IFACE

#刪除路由：

ip route del TARGET

#顯示路由：

ip route show|list

#清空路由表：

ip route flush [dev IFACE] [via PREFIX]



ss命令：ss [OPTION]... [FILTER]

來自於iproute包，代替netstat，netstat 通過遍歷 /proc來獲取 socket信息，ss 使用 netlink與內核

tcp_diag 模塊通信獲取 socket 信息

選項：

-t	tcp協議相關
-u	udp協議相關
-w	裸套接字相關
-x	unix sock相關
-l	listen狀態的連接
-a	所有
-n	數字格式
-p	相關的程序及PID
-e	擴展的信息
-m	內存用量
-o	計時器信息

FILTER : [ state TCP-STATE ] [ EXPRESSION ]

常用選項組合：

-tan, -tanl, -tanlp, -uan

常見用法：

# 顯示本地打開的所有端口
ss -l

# 顯示每個進程具體打開的socket
ss -pl

# 顯示所有tcp socket
ss -t -a

# 顯示所有的UDP Socekt
ss -u -a

#顯示所有已建立的ssh連接
ss -o state established '( dport = :ssh or sport = :ssh )'

#顯示所有已建立的HTTP連接
ss -o state established '( dport = :http or sport = :http )'

#列出當前socket詳細信息
ss -s
