一、芯片核心參數與特性
關鍵電氣參數
輸入電壓範圍：7V-150V
這一寬範圍設計使芯片能夠適應從低壓電池系統到高壓工業電源的各種應用場景，特別是在輸入電壓波動較大的環境中仍能穩定工作。
轉換效率：最高95%
通過優化的四開關拓撲結構和同步整流技術，在典型工作條件下可實現高達95%的轉換效率，顯著降低系統功耗和熱損耗。
開關頻率：70kHz固定頻率
固定的開關頻率簡化了濾波器設計，同時避開了音頻頻段，有效防止了可聞噪聲的產生。

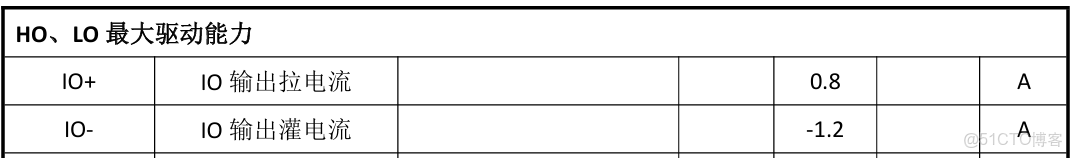

驅動能力：拉電流0.8A/灌電流1.2A
強大的驅動能力確保能夠快速開關外部MOSFET，降低開關損耗，提高系統整體效率。
保護功能參數

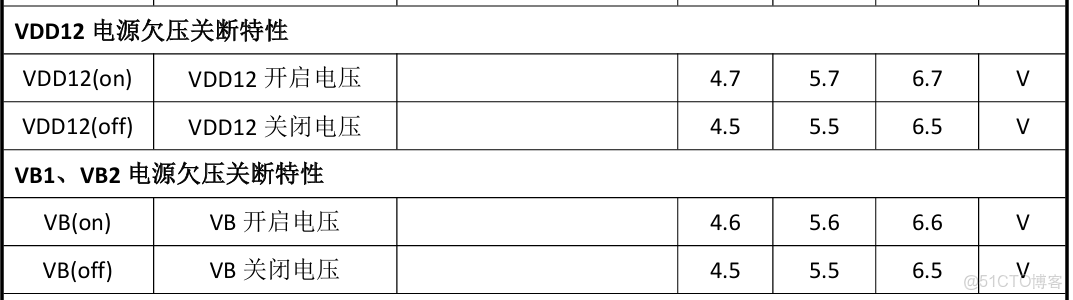

欠壓保護閾值：VDD12開啓電壓5.7V（典型值）
當驅動電源電壓低於此值時，芯片自動關閉輸出，防止功率管在欠壓狀態下工作導致的損壞。

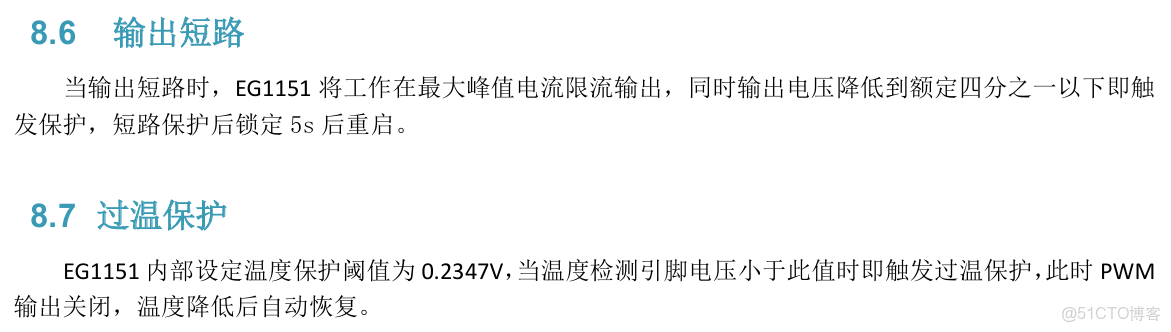

過流保護：分級保護機制
第一級通過峯值電流限制實現即時保護，第二級在持續過流時完全關斷輸出，這種設計既保證了響應速度，又避免了誤觸發。
過温保護：165°C關斷閾值
當芯片結温達到165°C時自動關閉輸出，温度下降40°C後自動恢復，確保芯片在安全温度範圍內工作。
二、架構設計與工作原理
四開關拓撲優勢

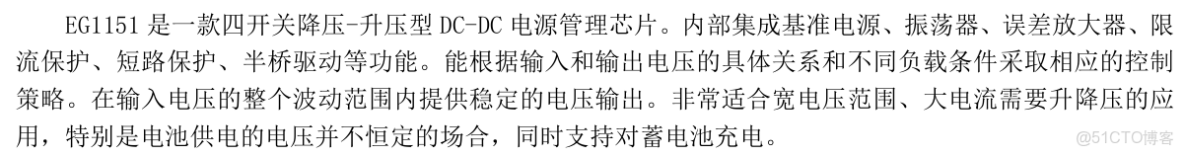

EG1151採用的四開關Buck-Boost架構相比傳統方案具有顯著優勢：
- 在輸入輸出電壓接近時仍能保持高效率
- 實現升降壓模式的無縫切換
- 減少功率器件數量，提高可靠性
智能模式切換
芯片通過實時監測輸入輸出電壓關係，自動選擇最優工作模式：
- 降壓模式：當Vin > Vout時，左橋臂進行PWM調製
- 升壓模式：當Vin < Vout時，右橋臂進行PWM調製
- 過渡區域：在模式切換點附近採用特殊控制算法確保平穩過渡
三、應用設計詳解
功率級設計要點
電感選型計算：
在降壓模式下，電感值需滿足：
L > Vout×(Vin-Vout)/(Vin×Fs×ΔI)
其中ΔI通常取最大輸出電流的30%，Fs為70kHz開關頻率。
MOSFET選擇：
- 考慮導通電阻Rds(on)與柵極電荷Qg的折衷
- 關注體二極管的反向恢復特性
- 確保足夠的電壓餘量，建議耐壓≥200V
控制環路設計
電壓反饋網絡：

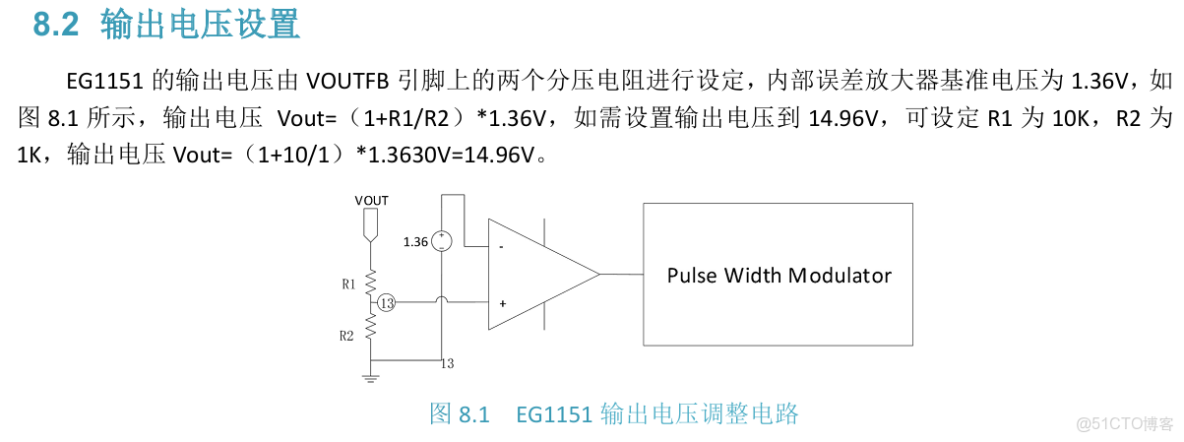

通過外部分壓電阻設置輸出電壓：
Vout = 1.36V × (1 + R1/R2)
建議使用精度1%的電阻，並在VOUTFB引腳添加補償網絡。

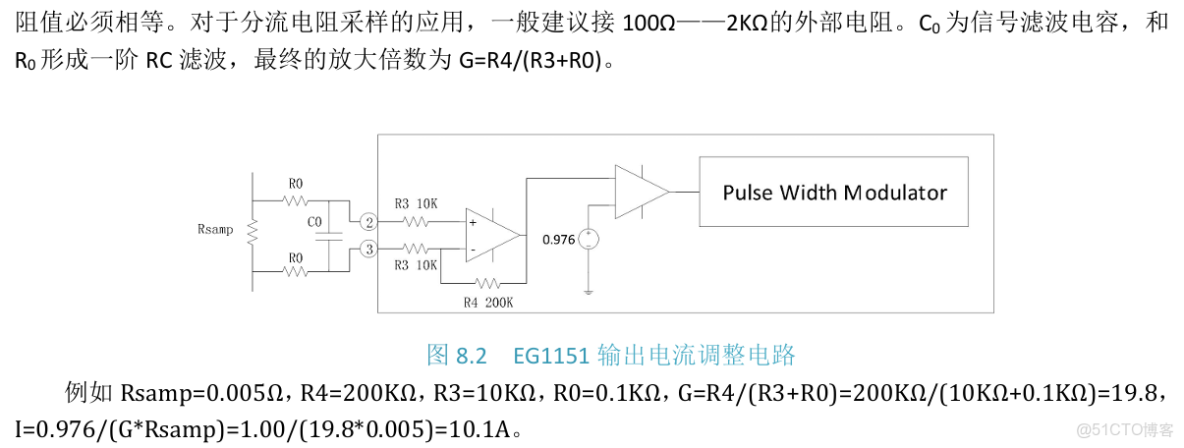

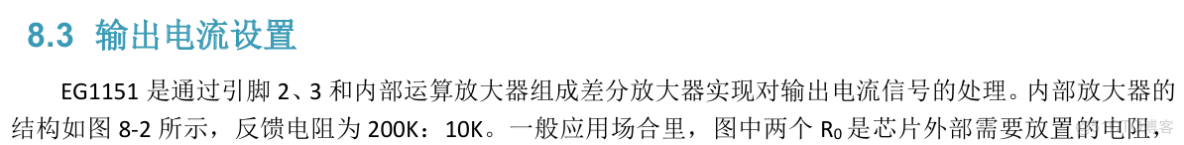

電流檢測電路：
採用差分放大結構，放大倍數：
G = 200kΩ/(10kΩ + R0)
通過合理選擇R0值，可精確設定電流保護閾值。
四、典型應用場景
光伏儲能系統
在光伏應用中，EG1151的寬電壓輸入範圍使其能夠直接連接光伏板。特別適合用於：
- 離網光伏系統的電池充電管理
- MPPT控制器的後級電壓轉換
- 光伏微逆變器的輔助電源
工業電源系統
工業環境中的電源波動較大，EG1151能夠：
- 適應24V/48V工業總線電壓波動
- 為PLC、傳感器等提供穩定電源
- 承受工業現場的電磁干擾
電動交通工具
在電動自行車、電動滑板車等應用中：
- 適應電池在充放電過程中的電壓變化
- 為控制系統提供穩定電源
- 提高整車能效，延長續航里程
五、PCB佈局指南
關鍵佈局原則
- 功率迴路最小化：減小寄生電感，降低電壓尖峯
- 地平面分割：模擬地與功率地單點連接
- 去耦電容就近放置：所有去耦電容必須緊靠芯片引腳
熱設計考慮
- 充分利用底部散熱焊盤
- 使用多個熱過孔連接至內部銅層
- 大功率應用需預留散熱片安裝位置
六、調試與故障排除
常見問題解決方案
啓動失敗：
- 檢查VDD12電源是否達到5.7V開啓閾值
- 驗證STMOD引腳配置是否正確
- 確認自舉電容容值和耐壓是否合適
系統振盪：
- 檢查補償網絡參數
- 驗證電感值是否合適
- 檢測佈局是否存在干擾
效率偏低：
- 檢查MOSFET的開關損耗
- 優化死區時間設置
- 驗證電感磁芯損耗
七、總結
EG1151通過其創新的四開關架構和完善的保護功能，為寬電壓範圍應用提供了優秀的電源解決方案。在實際設計中，需要重點關注功率級元件的選擇、控制環路的補償以及PCB佈局的優化。通過充分理解芯片特性和精心設計，可以構建出高效可靠的電源系統。
