人工智能之數據分析 Matplotlib
第五章 常見函數
(文章目錄)
前言
在 Matplotlib 中，除了常用的 plot、scatter、bar 等繪圖函數外，還有一些圖像處理和樣式控制相關的常用函數，如 imshow、imsave、imread，以及解決中文顯示問題的方法。此外，Seaborn 作為基於 Matplotlib 的高級可視化庫，也常與之配合使用。
本文將系統介紹這些內容：
一、Matplotlib 圖像處理三劍客：imread / imshow / imsave
⚠️ 注意：從 Matplotlib 3.6 起，
matplotlib.pyplot.imread和imsave已被棄用（deprecated），推薦改用 Pillow（PIL） 或 imageio。但為兼容舊代碼，仍可使用（部分版本會警告）。
1. plt.imread() —— 讀取圖像
import matplotlib.pyplot as plt
img = plt.imread('photo.jpg') # 返回 numpy.ndarray (H, W, C)
print(img.shape) # 如 (480, 640, 3) 表示 RGB 圖像
- 支持格式：PNG、JPEG、TIFF 等（依賴 Pillow）
- 返回值：
float32（0~1）或uint8（0~255），取決於文件
✅ 推薦替代（現代方式）：
from PIL import Image import numpy as np img = np.array(Image.open('photo.jpg'))
2. plt.imshow() —— 顯示圖像
plt.imshow(img)
plt.axis('off') # 關閉座標軸（圖像通常不需要）
plt.title("My Photo")
plt.show()
常用參數：
| 參數 | 説明 |
|---|---|
cmap |
顏色映射，用於灰度圖，如 'gray', 'viridis' |
vmin, vmax |
控制顏色範圍（歸一化） |
interpolation |
插值方式，如 'nearest', 'bilinear' |
✅ 顯示灰度圖示例：
gray_img = plt.imread('lena.png') # 假設是單通道
plt.imshow(gray_img, cmap='gray')

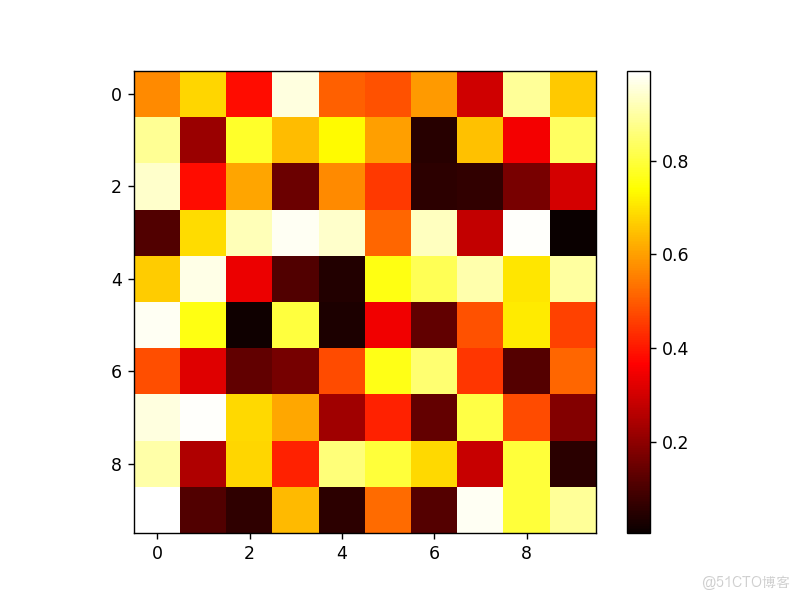

✅ 顯示熱力圖（矩陣）：
data = np.random.rand(10, 10)
plt.imshow(data, cmap='hot', interpolation='nearest')
plt.colorbar()
plt.show()
3. plt.imsave() —— 保存圖像數組為圖片文件
plt.imsave('output.png', img, cmap='gray') # 若為灰度圖需指定 cmap
✅ 推薦替代：
from PIL import Image Image.fromarray(img_uint8).save('output.png') # 注意 dtype 應為 uint8
二、其他常見 Matplotlib 函數
| 函數 | 用途 |
|---|---|
plt.figure(figsize=(w, h)) |
創建新圖形，設置尺寸（英寸） |
plt.subplot(nrows, ncols, index) |
創建子圖 |
plt.subplots() |
一次性創建 figure + axes（推薦） |
plt.tight_layout() |
自動調整子圖間距，避免重疊 |
plt.savefig('file.png', dpi=300, bbox_inches='tight') |
高清保存圖像 |
plt.close() |
關閉當前圖形（防止內存泄漏） |
plt.gca() / plt.gcf() |
獲取當前座標軸 / 圖形對象 |
plt.xlim(), plt.ylim() |
設置座標軸範圍 |
plt.xticks(), plt.yticks() |
自定義刻度標籤 |
三、中文顯示問題解決方案
Matplotlib 默認不支持中文字體，直接使用中文會導致 方框或亂碼。
✅ 方法一：全局設置中文字體（推薦）
import matplotlib.pyplot as plt
# Windows 常用字體
plt.rcParams['font.sans-serif'] = ['SimHei'] # 黑體
# macOS 可用：['Arial Unicode MS'] 或 ['PingFang HK']
# Linux 可用：['WenQuanYi Micro Hei']
plt.rcParams['axes.unicode_minus'] = False # 正常顯示負號（如 -1）

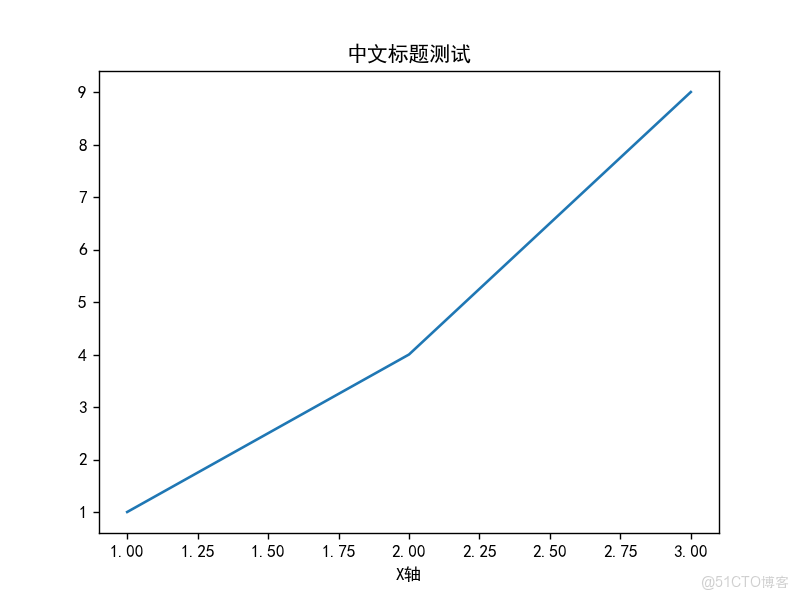

# 測試
plt.plot([1, 2, 3], [1, 4, 9])
plt.title("中文標題測試")
plt.xlabel("X軸")
plt.show()
✅ 方法二：指定字體路徑（跨平台通用）
from matplotlib import font_manager
# 加載字體文件（如 SimHei.ttf）
font_path = "C:/Windows/Fonts/simhei.ttf" # Windows 示例
my_font = font_manager.FontProperties(fname=font_path)
plt.plot([1, 2, 3], [1, 4, 9])
plt.title("中文標題", fontproperties=my_font)
plt.xlabel("X軸", fontproperties=my_font)
plt.show()
💡 提示：可通過以下代碼查看系統可用字體：
from matplotlib.font_manager import findSystemFonts print([f for f in findSystemFonts() if 'hei' in f.lower() or 'song' in f.lower()])
四、Matplotlib 與 Seaborn 協同使用
Seaborn 是基於 Matplotlib 的高級統計可視化庫，語法更簡潔，配色更美觀。
安裝
pip install seaborn
基本用法
import seaborn as sns
import matplotlib.pyplot as plt
import pandas as pd
# 設置 Seaborn 樣式（會自動應用到 Matplotlib）
sns.set_style("whitegrid") # 還有 "darkgrid", "ticks", "white"
sns.set_palette("Set2") # 配色方案

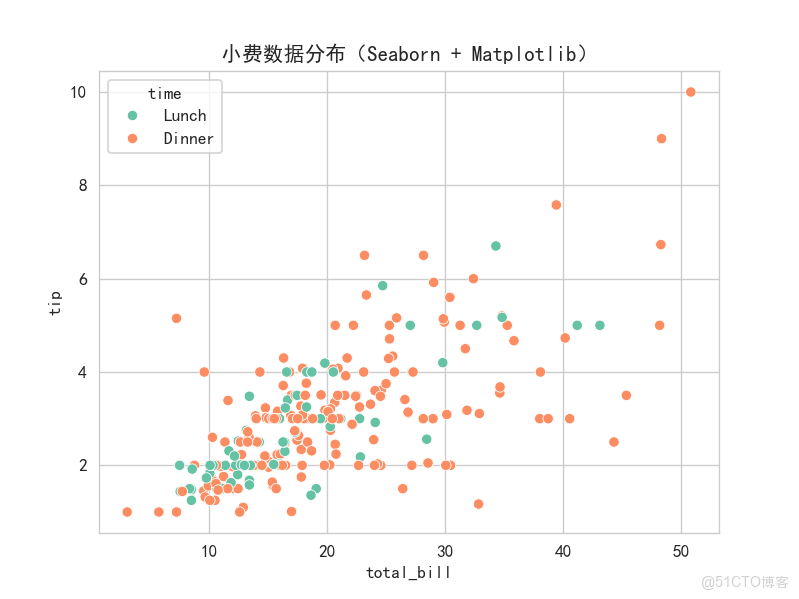

# 示例：繪製帶回歸線的散點圖
tips = sns.load_dataset("tips")
sns.scatterplot(data=tips, x="total_bill", y="tip", hue="time")
plt.title("小費數據分佈（Seaborn + Matplotlib）")
plt.show()
混合使用技巧
- Seaborn 繪圖後，仍可用
plt.title()、plt.xlabel()等 Matplotlib 函數進一步定製。 - 使用
plt.figure()或plt.subplots()控制畫布佈局，再傳入 Seaborn 的ax參數：

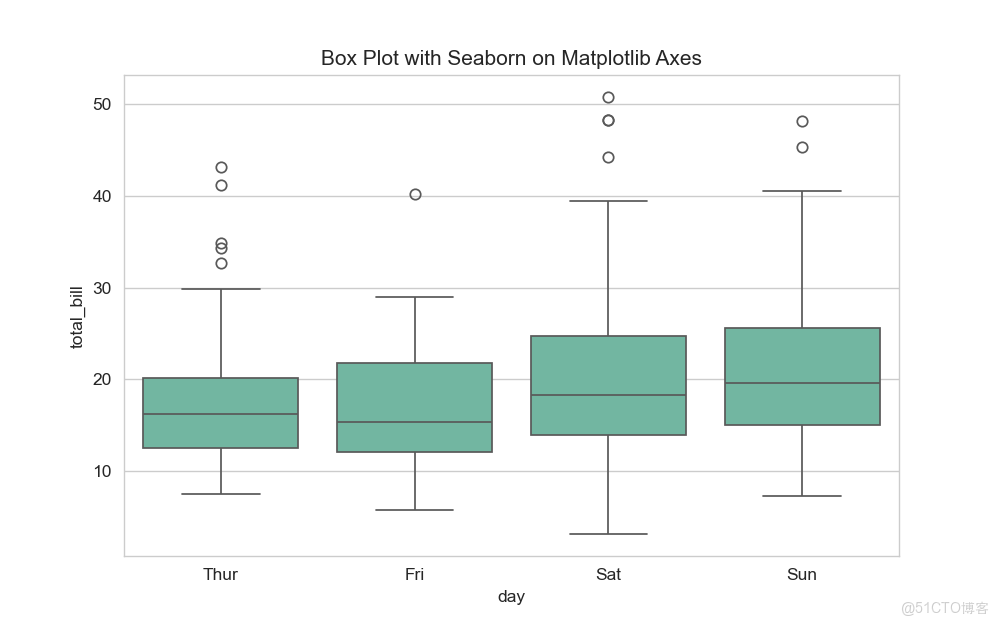

fig, ax = plt.subplots(figsize=(8, 5))
sns.boxplot(data=tips, x="day", y="total_bill", ax=ax)
ax.set_title("Box Plot with Seaborn on Matplotlib Axes")
plt.show()
常用 Seaborn 函數 vs Matplotlib
| 分析目標 | Seaborn | Matplotlib |
|---|---|---|
| 分佈 | sns.histplot(), sns.kdeplot() |
plt.hist() |
| 相關性 | sns.heatmap(df.corr()) |
plt.imshow() + 手動標註 |
| 分類比較 | sns.barplot(), sns.boxplot() |
plt.bar(), plt.boxplot() |
| 散點關係 | sns.scatterplot() |
plt.scatter() |
✅ 建議：探索性數據分析用 Seaborn，精細控制或出版級圖表用 Matplotlib 面向對象 API。
總結
| 功能 | 推薦做法 |
|---|---|
| 讀/寫圖像 | 優先用 PIL.Image 或 imageio，而非 imread/imsave |
| 顯示圖像/熱力圖 | plt.imshow() + cmap + colorbar() |
| 中文顯示 | plt.rcParams['font.sans-serif'] = ['SimHei'] |
| 美化圖表 | sns.set_style() + Matplotlib 定製 |
| 複雜佈局 | plt.subplots() + ax 對象傳給 Seaborn |
