MotionLayout

MotionLayout的介紹：

是什麼？
MotionLayout是一種佈局類型，能夠幫我們實現複雜的動畫效果，還能與人進行交互；
簡單來説，我們可以在佈局中定義多個狀態，Motionlayout幫助我們在這些狀態中平滑的過渡，從而實現複雜的動畫效果；

2. MotionLayout是ConstraintLayout的子類，所以具有ConstraintLayout類同樣強大的功能，所以我們只需要添加ConstraintLayout 的依賴，就可以使用 MotionLayout 了；

我們可以通過XML文件中聲明性的設置，就可以完成動畫效果了，當然我們也可以通過Java代碼設置，拿到Motionlayout的實例，使用一些方法進行設置，後文會提到；
MotionLayout 只能為它直接子級設置動畫；

實現

添加依賴

implementation "androidx.constraintlayout:constraintlayout:2.2.0"

也可以去官網查看最新版

使用Motionlayout

方式一：

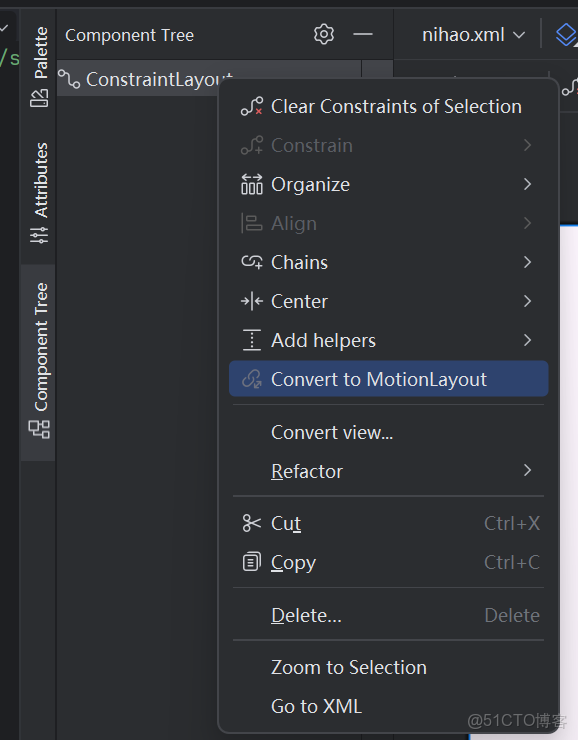

xml佈局中component Tree > 點擊第一個子項 > 點擊Convert to MotionLayout；

這種方法系統會自動把ConstraintLayout替換成MotionLayout，並且生成MotionScene；MotionScene可以在你的res/xml目錄下找到類似於nihao_scene.xml為名的文件；

詳細介紹：【Android】 MotionLayout詳解_xml

方式二：

手動替換為MotionLayout，以及創建xml目錄下MotionScene為根佈局的文件；

MotionLayout文件如下：

<?xml version="1.0" encoding="utf-8"?>
  <androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  xmlns:app="http://schemas.android.com/apk/res-auto"
  app:layoutDescription="@xml/motionsence"
  android:background="@drawable/second">
  <ImageView
  android:id="@+id/page"
  android:layout_width="100dp"
  android:layout_height="100dp"
  android:background="@drawable/first">
  </ImageView>
    </androidx.constraintlayout.motion.widget.MotionLayout>

佈局很簡單，MotionLayout佈局裏面寫了一個view；

MotionScene（運動性描述文件）

是什麼？
相應佈局的所有運動描述；也就是説我們定義什麼樣的動畫，就在這個文件裏設置；
每個 MotionLayout 都引用一個單獨的 MotionScene；那麼怎麼將二者聯繫起來呢？

app:layoutDescription="@xml/motionsence" :通過MotionLayout的 app:layoutDescription聯繫起來；

MotionScene 中的定義的運動描述優先於 MotionLayout 中的任何相同定義；比如定義寬高，最終顯示出來的效果是MotionScene 中定義的寬高；
MotionLayout其他屬性：

showPaths：布爾類型，表示在運動進行時是否顯示運動路徑。默認值為 false；
currentState：可指定具體的 ConstraintSet，告訴 MotionLayout 從哪個狀態開始滑動；

其實重要的還是怎麼使用動畫達到我們想要的效果，所以我們來詳細看看MotionScene；

一個運動性描述文件框架上主要有Transition,ConstraintSet,Constraint,OnClick,OnSwipe;

簡單分析完成一段動畫需要什麼，我們得確定動畫的剛開始的狀態，結束時的狀態，怎麼觸發這個動畫，一個佈局裏面有很多個view，如何正確的把剛開始的狀態以及結束狀態應用到理想的view上；那麼我們圍繞以上內容進行學習；

ConstraintSet

介紹： <ConstraintSet> 元素是用來指定視圖在動畫序列中某一點上的位置和屬性（可同時指定多個視圖），也叫約束條件集合；

通俗來講：這就是決定動畫某一時刻（比如起始）的狀態，我們可以在這裏設置很多元素的起始狀態，所以這個就要做約束條件集合；

代碼模式：

<ConstraintSet android:id = "@+id/end">
  <Constraint
  ...
  </Constraint>
    <Constraint
    ...
    </Constraint>
      </ConstraintSet>

屬性：

android:id = "@+id/end" 指定這個約束集的名字；

deriveConstraintsFrom：值為另一個 ConstraintSet 的 ID；如果指定這個屬性，ID 對應約束集合內的所有約束條件都將應用於此集合，除非此集明確替換它們；

裏面必須包含一個或者多個Constraint元素；

Constraint

介紹：<Constraint> 元素用來聲明運動序列其中一個視圖的位置和屬性，也就是視圖的約束；

通俗來講：規定具體的view的位置以及屬性，為它設置狀態；

代碼：

<Constraint
android:id = "@+id/TODO"
android:layout_height="64dp"
android:layout_width="64dp"
motion:layout_constraintRight_toRightOf="parent"
motion:layout_constraintTop_toTopOf="parent"
android:layout_marginRight="10dp"
android:layout_marginTop="10dp">
<CustomAttribute
motion:attributeName="background"
motion:customColorValue="#CCA4E3">
</CustomAttribute>
  </Constraint>

屬性：

android:layout_height="64dp"這裏設置寬高的優先級高於view自身；

這裏有一個疑問？為什麼在主佈局中定義了view的寬高，為什麼這裏還要再定義一遍？

答案：主佈局設置的是初始值，而這裏設置的是在這個動畫中這個狀態下的view的大小；

android:id = "@+id/TODO"這裏的ID不是為了起名字，而是為了指定作用於哪個view；

CustomAttribute

介紹：對view變化過程中進行插值，是運行時屬性，比如背景顏色，文字顏色，圓角半徑等；
代碼：

<CustomAttribute
motion:attributeName="backgroundColor"
motion:customColorValue="#D8C7D5">
</CustomAttribute>

屬性：

motion:attributeName你要變化的屬性名

motion:customColorValue變化的數值

常見的屬性表如下：

屬性類型	對應的字段名	示例	説明
顏色	customColorValue	#FF4081	可對顏色進行漸變（自動補間 RGB）
浮點數	customFloatValue	0.5	常用於透明度、圓角半徑、進度等
整數	customIntegerValue	100	如寬高、邊距、進度值等
布爾	customBooleanValue	true	通常配合狀態切換使用
字符串	customStringValue	“Hello”	很少用於動畫，但可以保存狀態
維度	customDimension	16dp	常用於陰影半徑、圓角、邊距等

如果你要定義，那麼這個view的全程都應該寫CustomAttribute；

Transition

介紹：該元素是用來聲明運動過程中的開始和結束狀態，包括所有預期的過度狀態、用户的觸發的交互等。
通俗來講：我們可能會定義很多個狀態，那麼它就是將開始的狀態和結束的狀態連接到一起作為一個動畫，就是Transition 的作用
代碼：

<Transition
motion:constraintSetStart="@+id/start"
motion:constraintSetEnd="@+id/middle"
>
<OnClick
motion:targetId="@+id/TODO"
motion:clickAction="transitionToEnd">
</OnClick>
  </Transition>
    <Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@+id/middle"
    motion:duration="500">
    <OnClick
    motion:targetId="@+id/TODO"
    motion:clickAction="transitionToEnd">
    </OnClick>
      </Transition>

屬性：

motion:constraintSetStart="@+id/start" 確實運動過程中的起始狀態；

motion:constraintSetEnd="@+id/middle" 同理結束狀態；

motion:duration="500" 動畫持續的時間，如果沒寫，默認父元素中設置的時間，所以我們父元素也就是MotionScene中可以設置，屬性是motion:defaultDuration="1000"

Transition 可以包含的元素：OnClick,OnSwipe,KeyFrameSet；

OnClick

介紹：該元素用於指定當用户點按特定視圖時要執行的操作，指定當用户點擊視圖時觸發動畫序列；

通俗來講：就是點擊觸發動畫；

代碼

<Transition
motion:constraintSetEnd="@+id/end"
motion:constraintSetStart="@+id/middle"
motion:duration="500">
<OnClick
motion:targetId="@+id/TODO"
motion:clickAction="transitionToEnd">
</OnClick>
  </Transition>

屬性：

motion:targetId="@+id/TODO" 你要滑動觸發的view的對象；

motion:clickAction="transitionToEnd" 代表點擊觸發的操作；

clickAction屬性值附表

屬性值	含義	行為描述	典型使用場景
transitionToEnd	切換到 end 狀態	從當前狀態（通常是 start）平滑過渡到 end	點擊按鈕觸發開啓動畫，例如菜單展開、視圖滑出
transitionToStart	切換到 start 狀態	從當前狀態（通常是 end）回到start	點擊關閉按鈕，恢復初始位置
toggle	自動在 start / end 之間切換	如果當前在start 就去 end，反之返回 start	單個按鈕控制展開 / 收起
jumpToEnd	立即跳轉到 end 狀態	不進行動畫過渡，直接到結束佈局	測試時或某些需要立即切換的場景
jumpToStart	立即跳轉到 start 狀態	不進行動畫過渡，直接回到起始佈局	重置佈局
none	無操作	點擊無任何動畫或狀態變化	佔位、禁用點擊行為

其實jumpToStart和transitionToStart是區別就是有無動畫，下面是一個手動start和end之間切換的實例：

<Transition
motion:constraintSetEnd="@+id/end"
motion:constraintSetStart="@+id/middle"
motion:duration="500">
<OnClick
motion:targetId="@+id/TODO"
motion:clickAction="transitionToEnd">
</OnClick>
  </Transition>
    <Transition
    motion:constraintSetEnd="@+id/end"
    motion:constraintSetStart="@+id/middle"
    motion:duration="500">
    <OnClick
    motion:targetId="@+id/TODO"
    motion:clickAction="transitionToStart">
    </OnClick>
      </Transition>

我們可以看到兩個transition定義的起始和結束狀態都是一樣的，那麼設立了兩個點擊觸發，就可以達到點擊到結束狀態，再點擊回到初始狀態；

為什麼不寫在一個Transition裏面？只能寫一個，寫多了編譯器報錯；

實現的效果如下：

OnSwipe

介紹：該元素用於指定當用户在不居中滑動時需要執行的操作；

通俗來講：就是滑動觸發動畫；

代碼

<OnSwipe
motion:touchAnchorId="@id/page"
motion:touchRegionId="@id/page"
motion:dragDirection="dragLeft"
motion:onTouchUp="autoComplete"
>
</OnSwipe>

屬性：

motion:touchAnchorId="@id/page" 你的目標view的ID；

motion:touchRegionId="@id/page" 你的錨點區域；

motion:dragDirection="dragLeft" 你朝哪個方向滑動觸發

motion:onTouchUp="autoComplete" 觸摸結束之後的動畫

實現的效果如下：

其他屬性：
motion:dragScale：控制目標視圖的滑動距離和用户手指滑動距離的相對比例，默認值是1。通俗來講，取值小於1時view比手滑動的慢，取值大於1時view比手快；

motion:maxVelocity：目標view的最大速度；

motion:maxAcceleration：目標view的最大加速度；

motion:onTouchUp屬性其他可選值：

stop(停止動畫)、autoComplete(自動完成動畫)、autoCompleteToEnd(自動完成到結束狀態)、autoCompleteToStart(自動完成到開始狀態)、decelerate(減速停止動畫)、decelerateAndComplete(減速並完成動畫)；

KeyFrameSet

介紹： <KeyFrameSet> 就是提供聲明更加複雜動畫的元素，他聲明瞭動畫運動軌跡的關鍵點集合，平滑的連接這些關鍵點，可以得到動畫；

通俗來講：它是一個定義關鍵幀的容器，通過關鍵幀，可以精確定義動畫的軌跡和行為；

代碼

<KeyFrameSet>
  <KeyPosition>
    </KeyPosition>
      <KeyAttribute>
        </KeyAttribute>
          </KeyFrameSet>

它有很多關鍵幀類型，每種類型有不同的屬性，觸發不同的事件，這個關鍵幀通過動畫的時間軸（frameposition）來定位；

關鍵幀`

KeyPosition

介紹：是一個關鍵幀類型，用於定義視圖在動畫路徑上的位置和大小變化；
代碼：

<KeyPosition
motion:framePosition="40"
motion:keyPositionType="parentRelative"
motion:motionTarget="@+id/TODO"
motion:percentX="0.45"
motion:percentY="0.75"
>
</KeyPosition>

屬性：

motion:framePosition="40" 定義了動畫幀的位置，值為0-100，代表在動畫過程中的百分比位置；

motion:motionTarget="@+id/TODO" 目標view

motion:percentX="0.45"取值在-1 - 1之間，座標軸取決於:keyPositionType

motion:keyPositionType="parentRelative" 計算關鍵幀的位置，有三種計算方式：

三種計算方式：

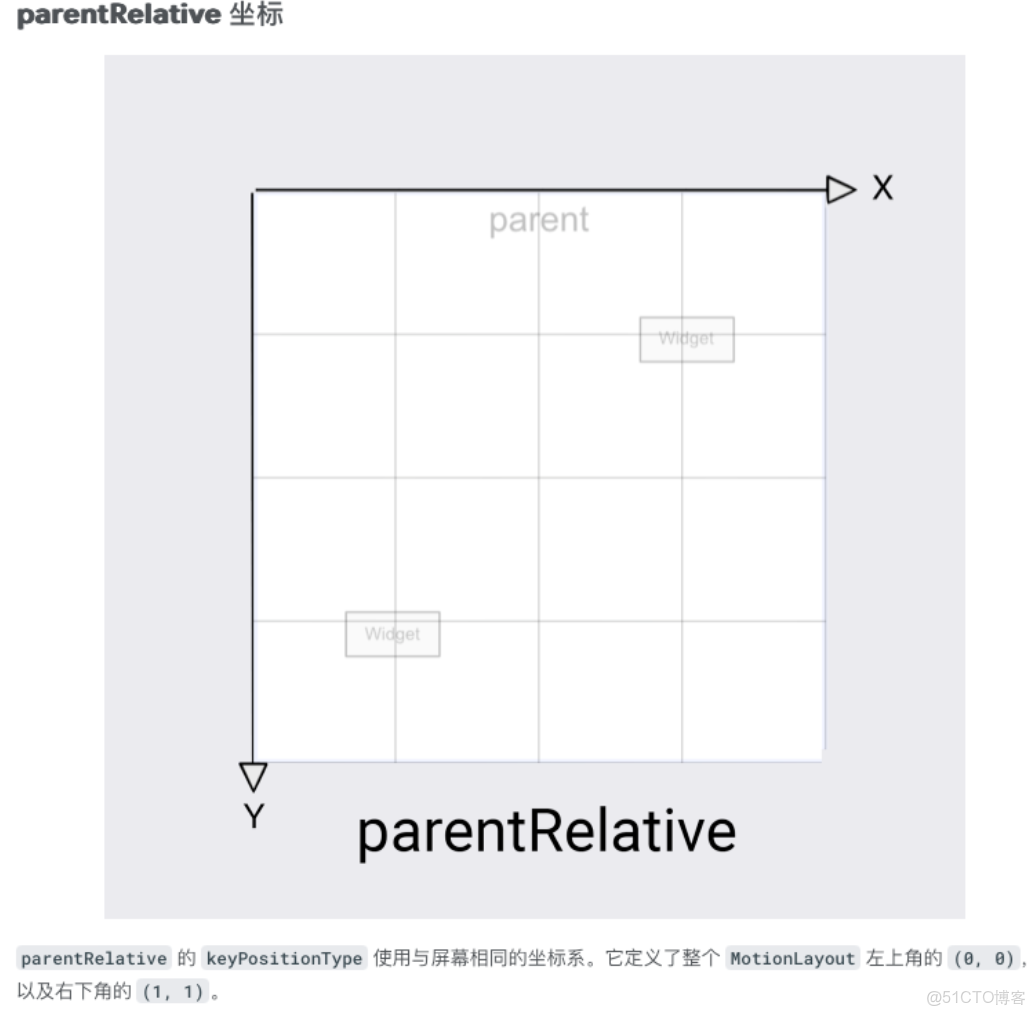

第一種parentRelative：相當於父容器來計算關鍵幀，左上角為（0,0）；

詳細介紹：【Android】 MotionLayout詳解_關鍵幀_02

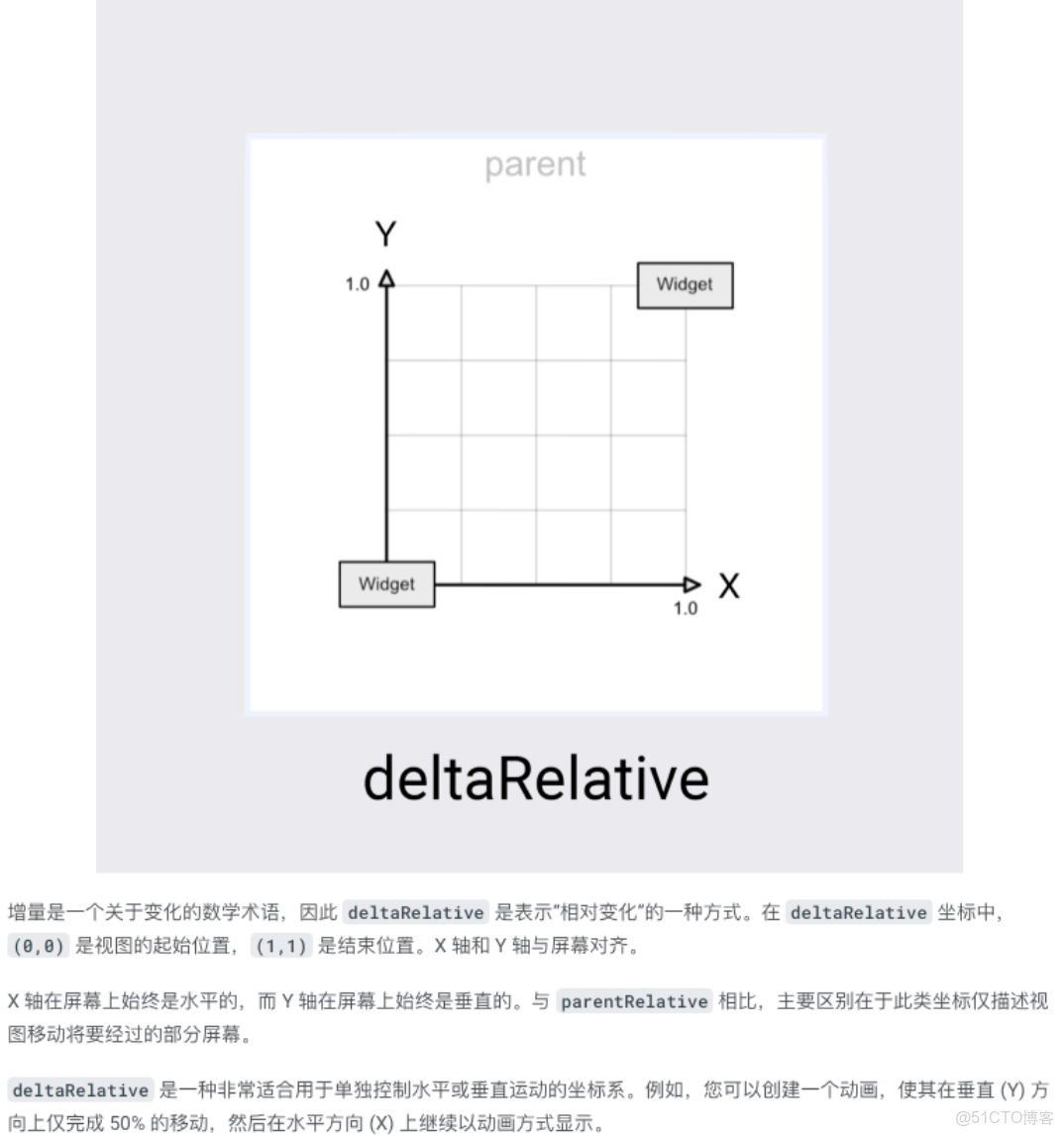

第二種：deltaRelative: 基於相對於起始點和結束點的相對偏移量來計算路徑，起始座標和終點座標分別為（0,0）和（1,1）

詳細介紹：【Android】 MotionLayout詳解_xml_03

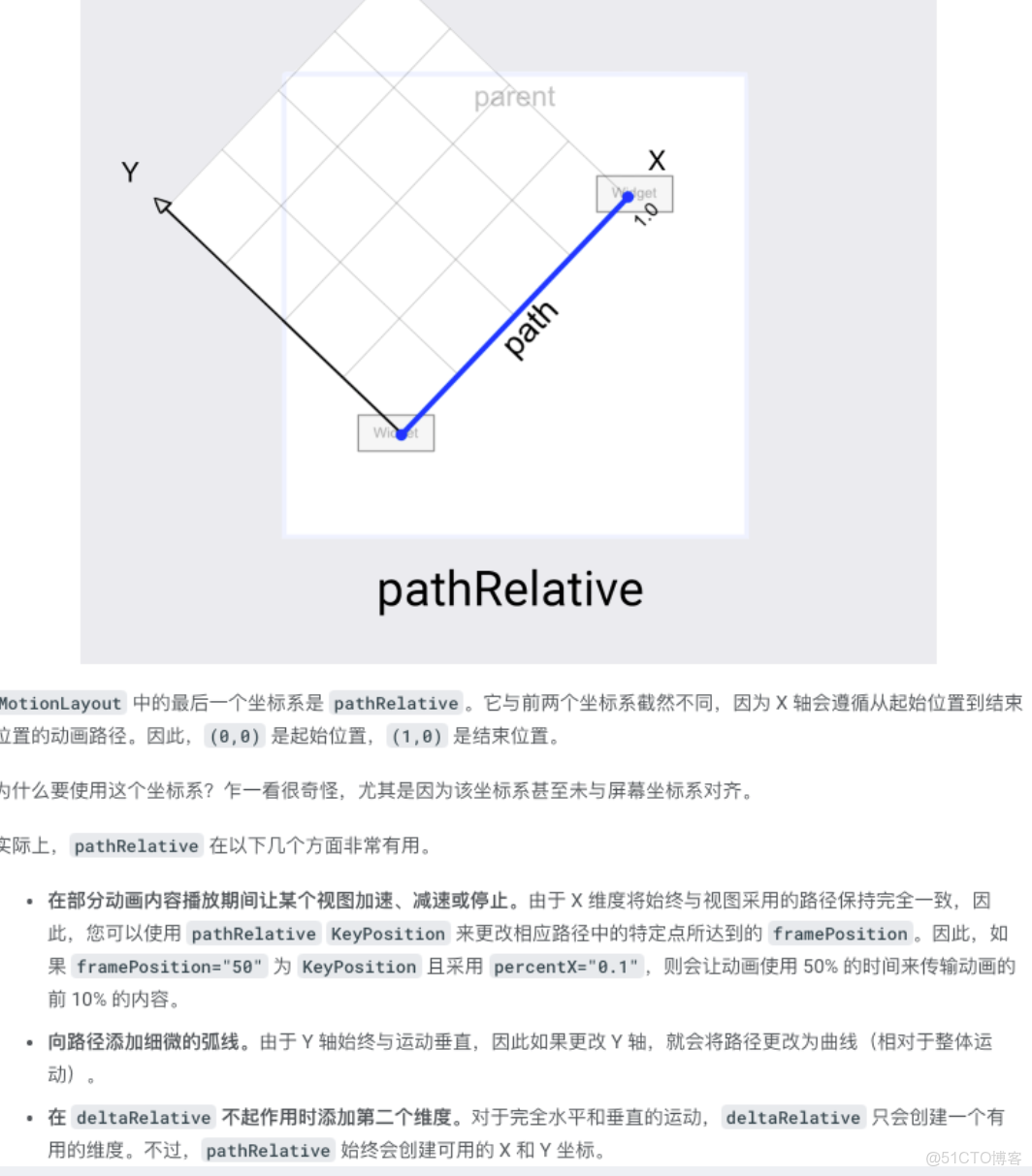

第三種：以路徑為x軸，以垂直方向為Y軸

詳細介紹：【Android】 MotionLayout詳解_xml_04

KeyAttribute

介紹： <KeyAttribute> 元素是用來在運動序列的特定時刻，設置視圖的任何標準屬性；
通俗來講：KeyPosition是規定view的位置和大小，KeyAttribute是規定view的UI元素屬性的關鍵幀類型；可以在動畫的某些時刻對元素的多個屬性進行變換，例如透明度、旋轉、縮放、平移等，從而實現複雜的動畫效果；
代碼：

<KeyAttribute
motion:motionTarget="@+id/TODO"
motion:framePosition="50"
android:scaleX="1.5"
android:scaleY="1.5"
android:rotation="359"
>
</KeyAttribute>

屬性：

motion:motionTarget="@+id/TODO" 目標view

motion:framePosition="50" 關鍵幀在動畫進度中的位置

android:scaleX="1.5" 表示將view的weight擴大到1.5倍

android:scaleY="1.5" 同理

android:rotation="359" 將view旋轉359度

其他屬性：

android:alpha 設置透明度

android:translationX、android:translationY：控制視圖的 X、Y 方向偏移；

android:transformPivotX、android:transformPivotY：控制旋轉和縮放的中心點；

transformPivotTarget：指定其他視圖作為旋轉和縮放的中心點；

motion:transitionEasing="easeInOut" 設置速度
取值：加速（ease-in）減速（ease-out）先快後慢（easeInOut）

有這樣的效果：

詳細介紹：【Android】 MotionLayout詳解_xml_05

代碼如下：

<?xml version="1.0" encoding="utf-8"?>
  <MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:motion="http://schemas.android.com/apk/res-auto"
  motion:duration="2000">
  <Transition
  motion:constraintSetStart="@+id/start"
  motion:constraintSetEnd="@+id/middle"
  >
  <OnClick
  motion:targetId="@+id/TODO"
  motion:clickAction="transitionToEnd">
  </OnClick>
    <KeyFrameSet>
      <KeyPosition
      motion:framePosition="40"
      motion:keyPositionType="parentRelative"
      motion:motionTarget="@+id/TODO"
      motion:percentX="0.45"
      motion:percentY="0.75"
      >
      </KeyPosition>
        <KeyPosition
        motion:framePosition="50"
        motion:keyPositionType="parentRelative"
        motion:motionTarget="@+id/TODO"
        motion:percentX="0.5"
        motion:percentY="0.5"
        >
        </KeyPosition>
          <KeyPosition
          motion:framePosition="60"
          motion:keyPositionType="parentRelative"
          motion:motionTarget="@+id/TODO"
          motion:percentX="0.65"
          motion:percentY="0.45"
          >
          </KeyPosition>
            <KeyAttribute
            motion:motionTarget="@+id/TODO"
            motion:framePosition="50"
            android:scaleX="1.5"
            android:scaleY="1.5"
            android:rotation="359"
            >
            </KeyAttribute>
              <KeyAttribute
              motion:motionTarget="@+id/TODO"
              motion:framePosition="100"
              android:scaleX="1"
              android:scaleY="1"
              android:rotation="360"
              >
              </KeyAttribute>
                </KeyFrameSet>
                  </Transition>
                    <ConstraintSet android:id = "@+id/start">
                      <Constraint
                      android:id = "@+id/TODO"
                      android:layout_height="100dp"
                      android:layout_width="100dp"
                      motion:layout_constraintLeft_toLeftOf="parent"
                      motion:layout_constraintBottom_toBottomOf="parent"
                      android:layout_marginLeft="10dp"
                      android:layout_marginBottom="10dp">
                      </Constraint>
                        </ConstraintSet>
                          <ConstraintSet android:id = "@+id/middle">
                            <Constraint
                            android:id = "@+id/TODO"
                            android:layout_height="100dp"
                            android:layout_width="100dp"
                            motion:layout_constraintRight_toRightOf="parent"
                            motion:layout_constraintBottom_toBottomOf="parent"
                            android:layout_marginRight="10dp"
                            android:layout_marginBottom="10dp">
                            </Constraint>
                              </ConstraintSet>
                                </MotionScene

動態設置

我們也可以在代碼中動態設置

方法	功能
transitionToEnd()	觸發當前 Transition 到 end 狀態
transitionToStart()	觸發當前 Transition 到 start 狀態
setProgress(float progress)	直接設置動畫進度，0~1
getProgress()	獲取當前 progress
setTransition(int startId, int endId)	動態切換當前 Transition

示例：

MotionLayout motionLayout = findViewById(R.id.motionLayout);
// 手動設置動畫進度到一半
motionLayout.setProgress(0.5f);
// 動態切換 Transition
motionLayout.setTransition(R.id.start, R.id.end);
// 播放動畫到結束
motionLayout.transitionToEnd();

好啦，本次介紹到此結束，謝謝大家；VV
