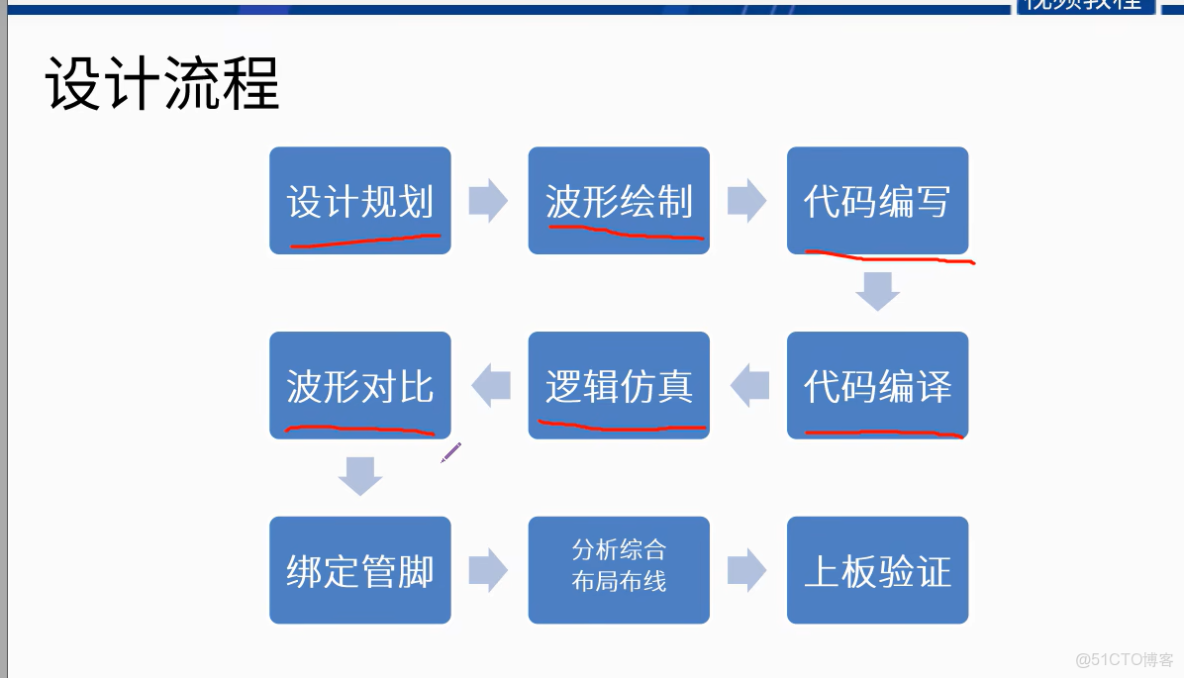

PS：目前手上仍然沒有板子，按照野火視頻的講解，目前我們只能做到前面六步（其實第一步設計規劃也是需要看板子的硬件的，但是現在沒有板子就完全與野火傳授的板子一致來看）
1 設計規劃及波形繪製
1.1 分頻器的原理：
分頻器就是把輸入信號的頻率成倍數的降低後再進行輸出。

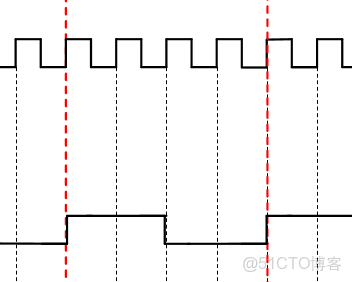

比如説4分頻器，就是把輸入信號頻率降低4倍再輸出，可以理解成輸入4個週期對應輸出1個週期：

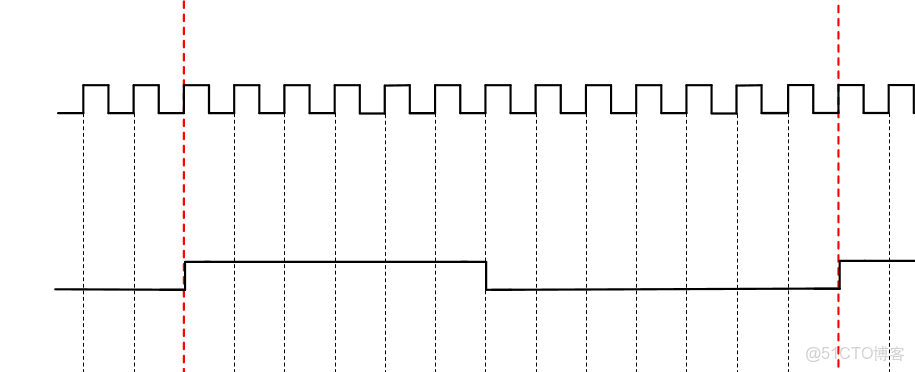

同理，12分頻器，把輸入信號頻率降低12倍再輸出，即輸入12個週期對應輸出1個週期。
倍頻器原理：與分頻器對應的就是倍頻器，它是把輸入信號的頻率成倍數的升高後再進行輸出（即即可以理解成N倍頻器就是輸入1個週期對應輸出N個週期）
1.2 分頻器的分類：
以倍數的奇偶分成奇分頻器（3，5，7，9...）+偶分頻器（2，4，6，8...）
1.3 波形繪製
1.3.1偶分頻器
以4分頻器為例（偶數分頻器），按照偶分頻器的原理可以看到，輸出一個週期等於輸入四個週期（圖中紅色虛線框起來部分），如何實現呢？

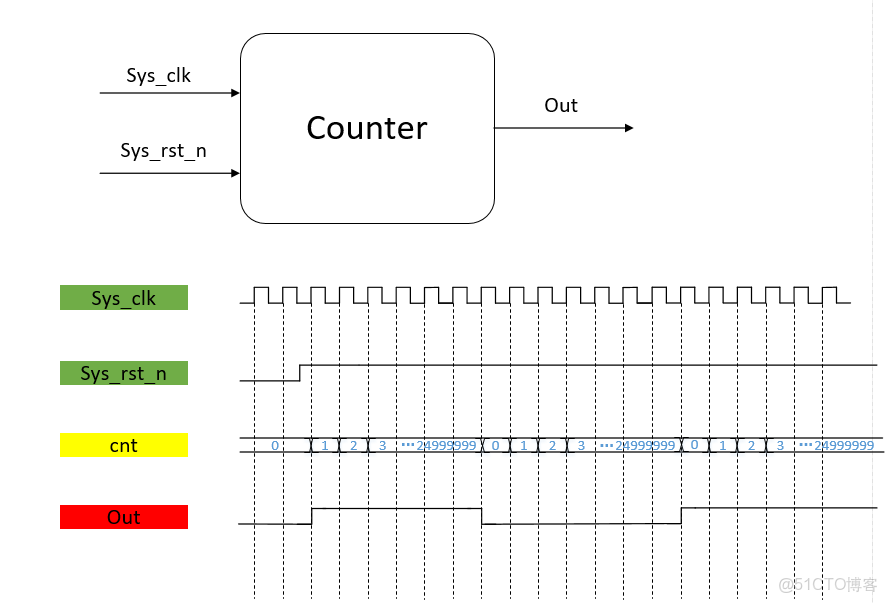

還記得我們上一節實現的計數器嗎？看計數器的波形圖（圖1），其實就是一個分頻器！輸入25000000個週期等於一個輸出週期！因此，我們可以仿照這個思想，通過計數來實現分頻！調節計數值就可形成對應的分頻器！
圖1

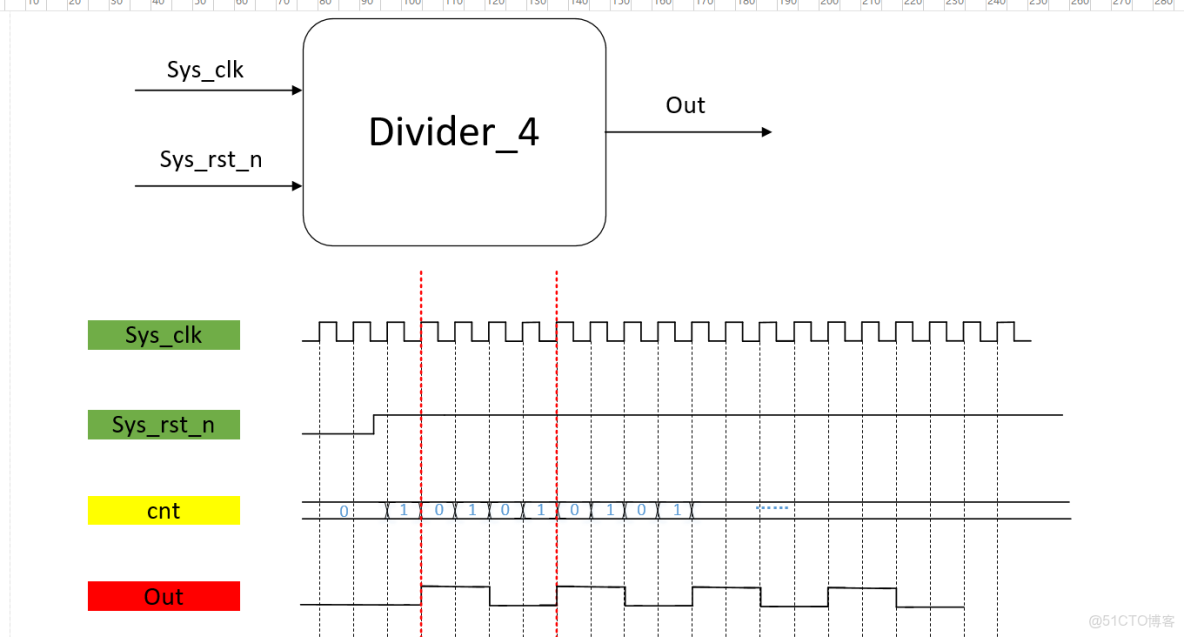

那麼按照上述思想，我們使得計數器取0~3（對應輸入四個週期），又因為剛好為偶數，實際計數器取0和1即可，每到1的上升沿翻轉一次，得到輸出信號，如下圖2所示。
圖2
1.3.2 奇分頻器
同樣，我們使用計數的原理來實現奇分頻器，但這裏有一個問題，以5分頻器為例，計數器取0~4（對應輸入五個週期），我們要使得輸出在2.5週期處翻轉一次（這樣輸出在0~4才能形成一個週期），但我們計數cnt無法記到小數，那該怎麼辦呢？
這裏有兩種實現方法：

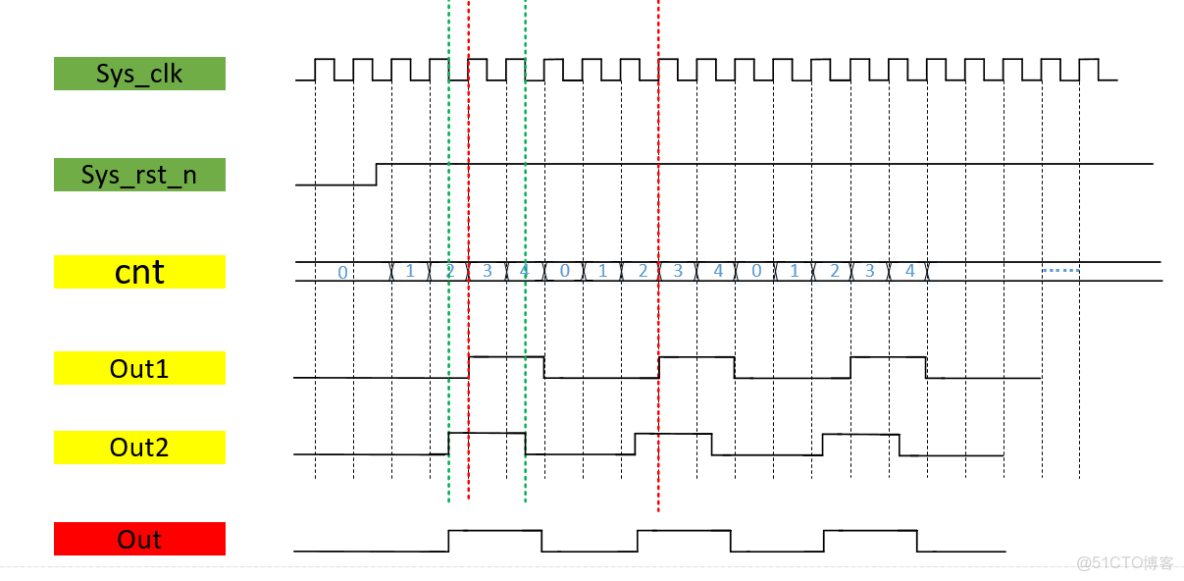

由圖3波形圖可以看到，如果在2的上升沿和4的上升沿各翻轉一次，得到Out1，輸出的週期佔空比就不是50%，同樣，在2的下降沿和4的下降沿各翻轉一次，得到Out2，輸出的週期佔空比也不是50%
（1）但是！若Out1或上Out2（即Out1 | Out2），就可以得到Out，滿足輸出佔空比50%的週期
（2）或者，直接看Out，使得輸出在2的下降沿和4的上升沿各翻轉一次，也能得到輸出波形
圖3
2 代碼編寫
2.1 偶分頻器
module Divider_4(
input sys_clk,
input sys_rst_n,
output reg Out
);
reg cnt ;
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 0)
cnt <= 2'd0;
else if(cnt == 2'd1)
cnt <= 2'd0;
else
cnt <= cnt + 1;
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 0)
Out <= 1'b0;
else if(cnt == 2'd1)
Out <= ~Out;
else
Out <= Out;
end
endmodule2.2 奇分頻器
方法（1）：
module Divider_5(
input sys_clk ,
input sys_rst_n ,
output Out
);
reg [2:0] cnt;
reg Out1;
reg Out2;
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
cnt <= 3'd0;
else if(cnt == 3'd4)
cnt <= 3'd0;
else
cnt <= cnt + 1;
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
Out1 <= 1'd0;
else if(cnt == 3'd2)
Out1 <= ~Out1;
else if(cnt == 3'd4)
Out1 <= ~Out1;
else
Out1 <= Out1;
end
always @(negedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
Out2 <= 1'd0;
else if(cnt == 3'd2)
Out2 <= ~Out2;
else if(cnt == 3'd4)
Out2 <= ~Out2;
else
Out2 <= Out2;
end
assign Out = (Out1 | Out2);
endmodule方法（2）：
module Divider_5(
input sys_clk ,
input sys_rst_n ,
output reg Out
);
reg [2:0] cnt;
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
cnt <= 3'd0;
else if(cnt == 3'd4)
cnt <= 3'd0;
else
cnt <= cnt + 1;
end
always @(negedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
Out <= 1'b0;
else if(cnt == 3'd2)
Out <= 1'b1;
else
Out <= Out;
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
Out <= 1'b0;
else if(cnt == 3'd4)
Out <= 1'b0;
else
Out <= Out;
end
endmodule3 邏輯仿真及波形驗證
之前我們説到tb文件相當於模擬模塊的輸入情況，由於這裏的4分頻（偶數）和5分頻（奇數）的輸入都只有兩個信號，並且情況一樣，所以代碼完全一致，修改對應的名稱即可。
以下代碼以5分頻的仿真為例：
module tb_Divider_5();
reg tb_sys_clk ;
reg tb_sys_rst_n ;
wire tb_Out ;
initial begin
tb_sys_clk <= 1'b0;
tb_sys_rst_n <= 1'b0;
#10
tb_sys_rst_n <= 1'b1;
end
always #20 tb_sys_clk <= ~tb_sys_clk;
// output declaration of module Divider_5
Divider_5 u_Divider_5(
.sys_clk (tb_sys_clk ),
.sys_rst_n (tb_sys_rst_n ),
.Out (tb_Out )
);

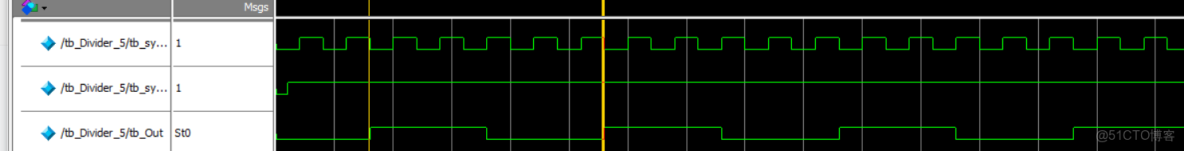

endmodule由下列波形圖可以看到，仿真驗證通過。
