高端電子煙温控模式結合恆功率的設計,是當前電子煙領域的核心優化技術,其背後有着清晰的工作原理,且在使用體驗和安全性上都有顯著優勢。

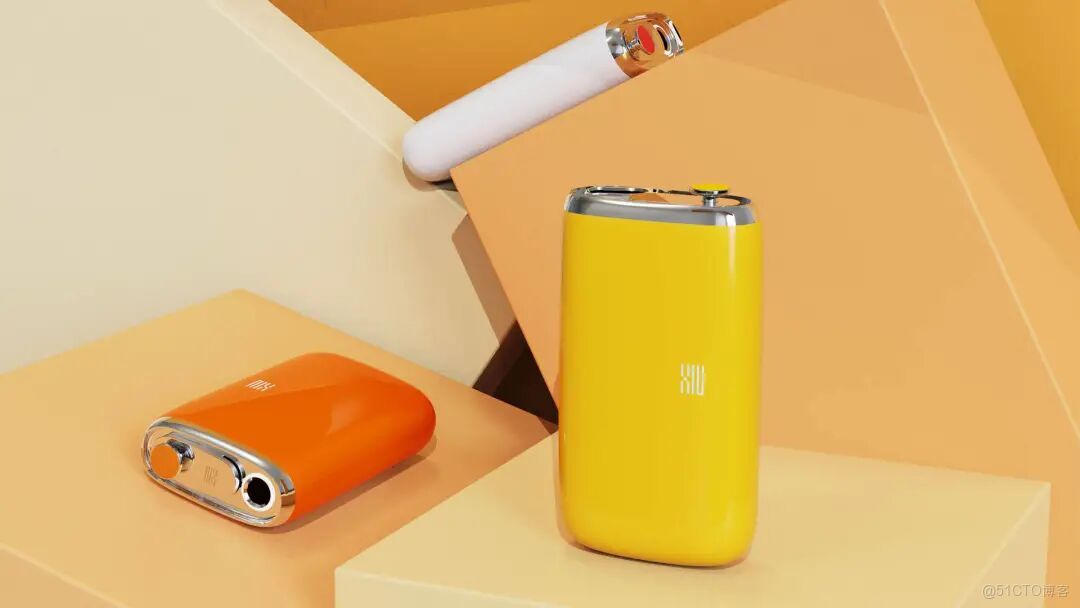

電子煙温控是如何實現的,讓我們來一探究竟_電路設計

一、核心工作原理

  • 依託電阻温度特性電子煙的發熱絲多采用鎳、鈦或316不鏽鋼等材質,這些金屬的電阻會隨温度升高呈現規律變化,該規律由温度電阻變化係數(TCR)界定。比如某發熱絲室温下電阻 0.1Ω,200℃時變為  0.15Ω,300℃時達到  0.19Ω,芯片可依據這類對應關係換算温度。同時部分高端設備會先鎖定冷態下的初始電阻,再通過專業公式精準計算實時温度,進一步提升温控精度。
  • 恆功率與温控協同調節恆功率模式是基礎輸出方式,而温控模式會在此之上動態干預。當芯片監測到發熱絲電阻達到設定温度(如  250℃)對應的阻值時,會立刻降低輸出功率,避免電阻繼續上升;若電阻回落,又會適當調高功率。像部分搭載 DNA  芯片的高端設備,能通過這種調節將温度誤差控制在 ±5℃以內。此外部分設備還會用 PWM(脈衝寬度調製)技術調整電流,實現  0.1℃級的温度波動控制,讓發熱絲穩定在 200 - 300℃的理想霧化區間。

二、實際應用中的核心優勢

  • 杜絕乾燒,保護霧化芯當煙油不足導致棉花無法充分浸潤髮熱絲時,發熱絲温度會急劇上升,電阻也會隨之快速變化。芯片捕捉到這種異常後,會迅速切斷或降低功率,避免棉花燒焦和霧化芯燒燬,解決了傳統電子煙易糊芯的問題。
  • 穩定口感,避免過燙200-300℃是煙油霧化的黃金温度,此温度下煙油能充分霧化產生濃郁煙霧,且不會因温度過高讓煙霧發燙刺激呼吸道。同時穩定的温度還能避免煙油中高温易分解的香精成分被破壞,保持口感的一致性。
  • 減少有害物質生成高温會使煙油中的成分發生反應,生成甲醛等醛酮類有害物質。温控模式將温度嚴格限制在 200 - 300℃,從源頭減少這類有害化合物的產生。例如賽爾美 TempSure™技術平台通過精準控温,相比普通產品能大幅降低此類有害物質的釋放量。


設計電子煙温控系統,需圍繞硬件選型搭建、軟件算法開發、校準測試優化三個核心環節推進,同時要兼顧温控精度、安全性和實用性,以下是基於低成本且易實現的詳細設計方案,適配多數高端電子煙的温控需求。

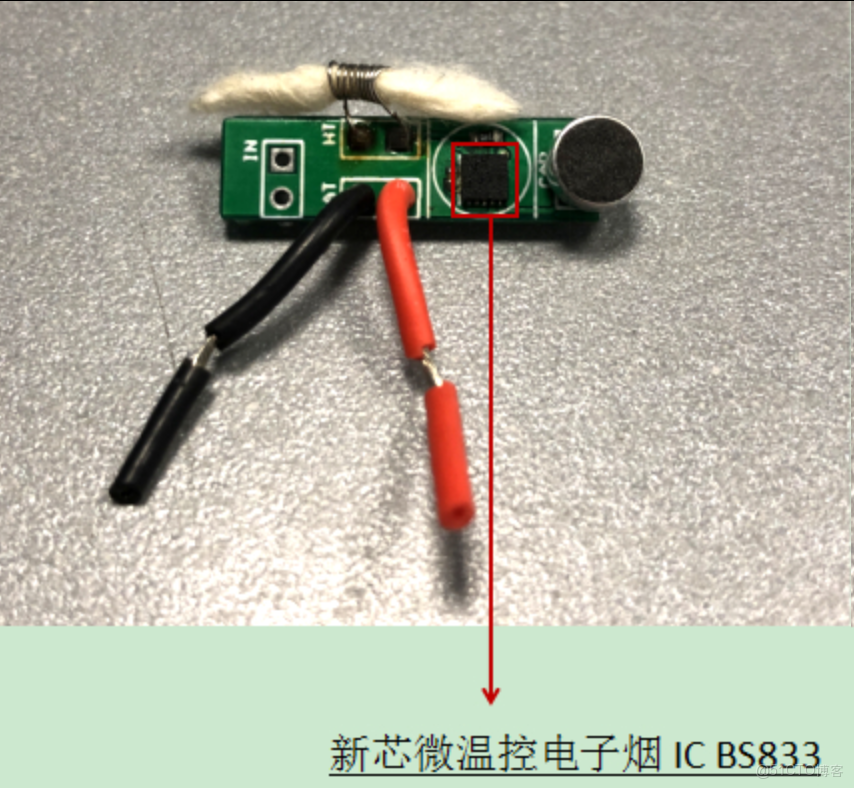

電子煙温控是如何實現的,讓我們來一探究竟_電路設計_02

硬件選型與電路搭建

硬件是温控的基礎,需實現發熱、電阻採樣、功率驅動、核心控制等核心功能,關鍵器件選型和電路設計如下:

模塊

核心器件選型

具體設計要點

主控單元

優先 PIC16F18313/18323

這類 8 位 MCU 成本低、封裝小,自帶 10 位 ADC 和 PWM 模塊,能滿足温控的採樣與輸出控制需求,最小系統搭配 3.3V LDO 和去耦電容,保證供電穩定,同時預留調試口方便後續燒錄程序

基於STM32設計電子煙温控系統,能依託其高性能的ADC、精準的 PWM 輸出、豐富的外設及靈活的算法適配能力,實現200~300℃區間 ±5℃內的精準温控,同時兼顧恆功率與温控模式的協同。

一、核心設計思路

STM32 通過實時採樣發熱絲電阻,結合金屬的 TCR(温度電阻係數)模型計算當前温度;再通過閉環控制 PWM 佔空比調節輸出功率,使温度穩定在設定區間(200~300℃);同時加入乾燒檢測、過温保護等安全邏輯,適配電子煙的使用場景。

二、硬件選型與電路設計

1.主控芯片選型(核心)

優先選擇低成本、外設匹配的 STM32 型號,推薦:

  • STM32G030F6P6ARM Cortex-M0 + 內核,主頻 64MHz,自帶 12 位高精度 ADC(採樣率最高 1MSPS)、多路 PWM(TIM1/TIM2)、硬件乘法器,封裝小(TSSOP20),滿足温控算力和外設需求;
  • 備選:STM32F103C8T6(經典款,資源更豐富,適合調試階段)。

2.核心模塊電路設計

模塊

設計要點

供電模塊

電子煙常用 3.7V 鋰電池供電,需穩壓到 3.3V 給 STM32 供電:- 選用 XC6206P332MR(LDO),輸入 3.0~5.5V,輸出 3.3V/200mA,搭配 10μF 電解電容 + 0.1μF 陶瓷電容濾波,避免供電紋波影響 ADC 採樣;- 增加鋰電池欠壓檢測(ADC 採樣電池電壓,低於 3.0V 時停機保護)。

發熱絲驅動

採用 MOS 管(N 溝道,如 AO3400)驅動發熱絲,STM32 的 PWM 引腳(如 PA8)通過 1kΩ 電阻接 MOS 管柵極,源極接地,漏極接發熱絲一端,發熱絲另一端接電池正極;- 增加續流二極管(1N4148)並聯在發熱絲兩端,抑制 MOS 管關斷時的反向電動勢。

電阻採樣模塊

核心是精準採樣發熱絲電阻,採用 “恆流採樣法”:1. 在發熱絲迴路中串聯一個高精度採樣電阻(R_s,如 0.01Ω/1%/2W 合金電阻),採樣電阻兩端電壓通過差分放大後輸入 STM32 的 ADC 通道;2. 運放選用 OPA333(零漂移、低噪聲),搭建差分放大電路(放大倍數 10 倍),將 mV 級採樣電壓放大到 0~3.3V,適配 ADC 輸入範圍;3. ADC 通道選擇:STM32 的 ADC1_IN0(PA0)採樣放大後的電壓,ADC1_IN1(PA1)採樣基準電壓(校準用)。

温度校準輔助

可選增加 NTC 熱敏電阻(備用校準):貼裝在霧化芯附近,通過 ADC 採樣其電阻,輔助修正發熱絲温度計算誤差(應對發熱絲老化、煙油浸潤等干擾)。

3. 硬件抗干擾設計(關鍵)

  • 採樣電路靠近發熱絲端增加 RC 濾波(1kΩ+100nF),濾除高頻干擾;
  • STM32 的 ADC 參考電壓選用內部 2.5V 基準(需軟件校準),避免電源波動影響採樣精度;
  • 發熱絲驅動迴路與採樣電路分開佈線,減少電磁干擾(EMI)。

4.軟件實現

電阻採樣與温度換算

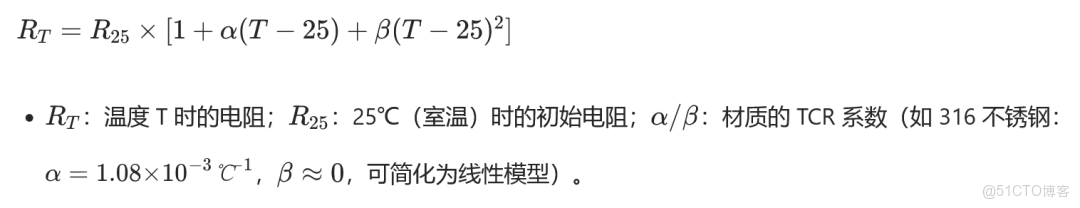

發熱絲選用鈦絲(Ti)或 316 不鏽鋼(主流材質),需先標定其 TCR 特性,核心公式:

電子煙温控是如何實現的,讓我們來一探究竟_封裝_03

// 1. 採樣發熱絲電流和電壓,計算實時電阻
float sample_R_heater(void) {
    uint16_t adc_val = ADC_GetValue(ADC1, ADC_CHANNEL_0); // 採樣放大後的採樣電阻電壓
    float V_s = adc_val * 3.3f / 4096 / 10; // 放大10倍,還原採樣電阻電壓(STM32 12位ADC,滿量程3.3V)
    float I = V_s / 0.01f; // 採樣電阻R_s=0.01Ω,計算迴路電流
    float V_heater = (BAT_VOLTAGE - V_s); // 電池電壓 - 採樣電阻電壓 = 發熱絲電壓
    float R_heater = V_heater / I; // 發熱絲實時電阻
    return R_heater;
}
// 2. 電阻轉温度(316不鏽鋼線性模型)
float R_to_T(float R_heater, float R_25) {
    float alpha = 1.08e-3f; // 316不鏽鋼TCR係數
    float T = (R_heater / R_25 - 1) / alpha + 25; // 線性換算温度
    return T;
}
閉環温控算法(PID 控制)

採用增量式 PID 算法,通過調節 PWM 佔空比穩定温度。

#define T_SET 250.0f // 設定温度250℃
float Kp = 2.0f, Ki = 0.1f, Kd = 0.5f;
float e_k = 0, e_k1 = 0, e_k2 = 0; // 偏差歷史值
uint16_t pwm_duty = 500; // 初始佔空比
void PID_Temp_Control(void) {
    float R_25 = 0.1f; // 室温25℃時標定的初始電阻(需提前校準)
    float T_real = R_to_T(sample_R_heater(), R_25); // 實時温度
    e_k = T_SET - T_real;

    // 增量式PID計算
    float delta_pwm = Kp*(e_k - e_k1) + Ki*e_k + Kd*(e_k - 2*e_k1 + e_k2);
    pwm_duty += (int)delta_pwm;

    // PWM限幅(0~1000)
    if(pwm_duty > 1000) pwm_duty = 1000;
    if(pwm_duty < 0) pwm_duty = 0;

    // 更新PWM佔空比
    TIM_SetCompare1(TIM1, pwm_duty);

    // 更新偏差歷史值
    e_k2 = e_k1;
    e_k1 = e_k;
}
恆功率 + 温控協同邏輯
  • 恆功率模式:固定 PWM 佔空比,忽略温度反饋,適合煙油霧化初期快速升温;
  • 温控模式:當温度達到 200℃後,切換為 PID 閉環控制,穩定温度;
  • 切換邏輯:在 TIM2 的 1ms 中斷中檢測温度,達到閾值後觸發模式切換。
安全保護算法
  • 乾燒檢測:若採樣電阻的電流接近 0(發熱絲開路),或温度短時間飆升超過 300℃,立即關閉 PWM,觸發停機;
  • 過温保護:温度超過 310℃時,強制將 PWM 佔空比置 0,直至温度回落至 290℃;
  • 低電保護:採樣電池電壓(ADC 通道 1),低於 3.0V 時,關閉輸出並提示低電。

採樣精度

ADC 採樣前需做軟件濾波(如滑動平均濾波),減少採樣噪聲,公式:

// 滑動平均濾波(取10次採樣值平均)
float adc_filter(uint8_t ch) {
    float sum = 0;
    for(int i=0; i<10; i++) {
        sum += ADC_GetValue(ADC1, ch);
        delay_us(10);
    }
    return sum / 10;
}
