功能描述
1、採用51單片機作為主控芯片；
2、採用SHT11檢測濕度，精度小數點後1位；
3、採用18B20檢測温度，精度小數點後2位；
4、採用12864液晶顯示：實時温濕度、超限報警、設置閾值；
5、矩陣鍵盤設置温度上限、温度下限、濕度閾值，超限報警；

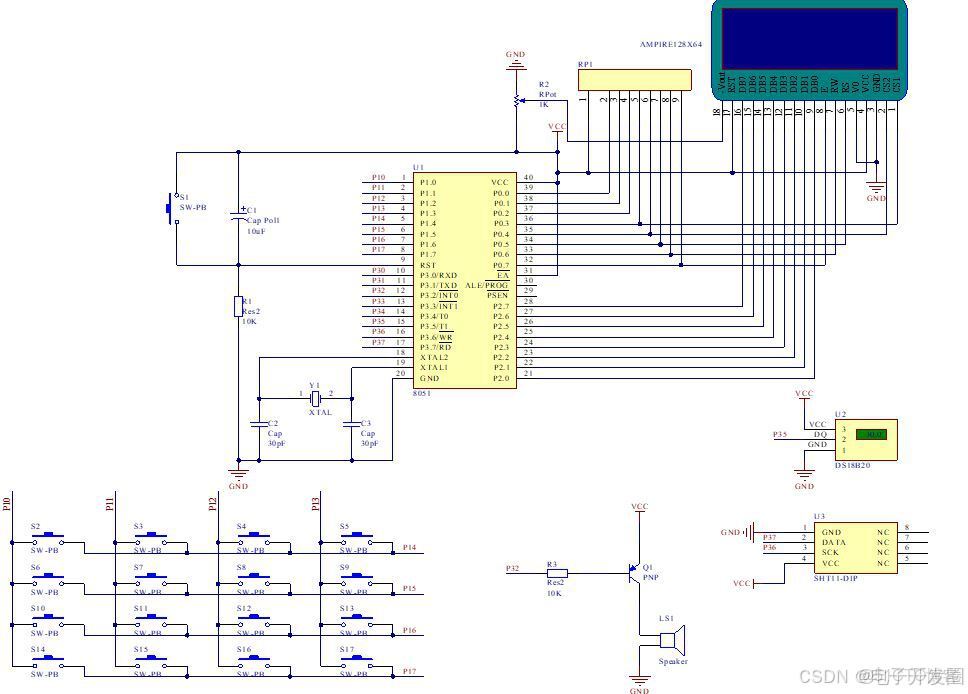

電路設計
採用Altium Designer作為電路設計工具。Altium Designer通過把原理圖設計、PCB繪製編輯、拓撲邏輯自動佈線、信號完整性分析和設計輸出等技術的完美融合，為設計者提供了全新的設計解決方案，使設計者可以輕鬆進行設計，熟練使用這一軟件必將使電路設計的質量和效率大大提高。
單片機管腳説明：
P0端口（P0.0-P0.7）：P0口為一個8位漏極開路雙向I/O口，每個引腳可吸收8TTL門電流。當P1口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用於外部程序數據存儲器，它可以被定義為數據/地址的第八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須被拉高。
P1端口（P1.0-P1.7）：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩衝器能接收輸出4TTL門電流。P1口管腳寫入1後，被內部上拉為高電平，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由於內部上拉的緣故。在FLASH編程和校驗時，P1口作為第八位地址接收。
P2端口（P2.0-P2.7）：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩衝器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻拉高，且作為輸入。並因此作為輸入時，P2口的管腳被外部拉低，將輸出電流。這是由於內部上拉的緣故。P2口，用於外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。
P3端口（P3.0-P3.7）：P3口管腳是一個帶有內部上拉電阻的8位的雙向I/O端口，可接收輸出4個TTL門電流。當P3口寫入“1”後，它們被內部上拉為高電平，並用作輸入。作為輸入端時，由於外部下拉為低電平，P3口將輸出電流（ILL）。P3口同時為閃爍編程和編程校驗接收一些控制信號。

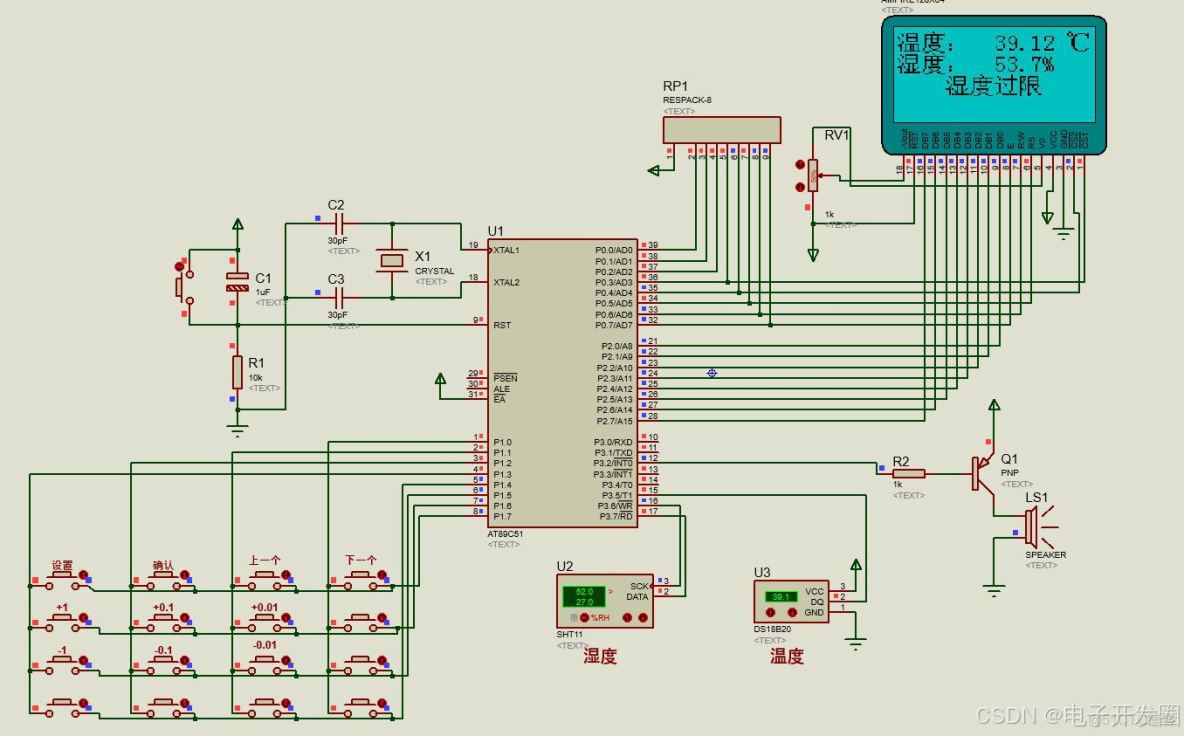

仿真設計
採用Proteus作為仿真設計工具。Proteus是一款著名的EDA工具（仿真軟件），從原理圖布圖、代碼調試到單片機與外圍電路協同仿真，一鍵切換到PCB設計，真正實現了從概念到產品的完整設計。
主程序設計
void main()
{
uchar i=0;
lcd_init(); // 初始化
lcd_clear(0); // 清屏
lcd_set_line(0); // 設置起始行為0
TMOD|=0X01;
TH0=0X3C;
TL0=0XB0;
ET0=1;//打開定時器0中斷允許
EA=1;//打開總中斷
TR0=1;//打開定時器
while (1)
{
//按鍵檢測
i=key_scan();
if(i==1) //設置
mode=1;
if(i==2) //確認
mode=0;
if(mode>0)//選擇
{
if(i==3)
{
if(mode>1)
mode--;
}
if(i==4)
{
if(mode<3)
mode++;
}
}
if(mode==1)//設置温度下限
{
if(i==5)
{
if(wen_set1<wen_set2)
wen_set1+=1;
}
if(i==6)
{
if(wen_set1<wen_set2)
wen_set1+=0.1;
}
if(i==7)
{
if(wen_set1<wen_set2)
wen_set1+=0.01;
}
if(i==9)
{
if(wen_set1>-81.09)
wen_set1-=1;
}
if(i==10)
{
if(wen_set1>-81.09)
wen_set1-=0.1;
}
if(i==11)
{
if(wen_set1>-81.09)
wen_set1-=0.01;
}
}
if(mode==2)//設置温度上限
{
if(i==5)
{
if(wen_set2<81.09)
wen_set2+=1;
}
if(i==6)
{
if(wen_set2<81.09)
wen_set2+=0.1;
}
if(i==7)
{
if(wen_set2<81.09)
wen_set2+=0.01;
}
if(i==9)
{
if(wen_set2>wen_set1)
wen_set2-=1;
}
