在深度學習領域，卷積神經網絡（CNN）已成為圖像識別任務的首選架構。而在CNN訓練過程中，優化器的選擇對模型性能有着至關重要的影響。本文將深入探討多種優化算法的原理，並通過手寫數字識別任務對比它們的實際表現。

優化器原理詳解

1. 隨機梯度下降（SGD）

隨機梯度下降是最基礎的優化算法，其更新公式為：

基於CNN的手寫數字識別_卷積

其中$η$是學習率，$∇J(θ_t)$是損失函數在$θ_t$處的梯度。

SGD的優點是簡單易懂，計算開銷小，但缺點是容易陷入局部最優，收斂速度慢，且對學習率的選擇非常敏感。

2. Momentum（動量優化）

Momentum算法在SGD基礎上引入了動量項，模擬物理中的動量概念：

基於CNN的手寫數字識別_卷積核_02

其中$γ$是動量係數（通常設為0.9），$v_t$是當前的速度向量。

Momentum的優點：

加速收斂過程
減少參數更新的震盪
有助於跳出局部最小值

3. Adagrad（自適應梯度）

Adagrad算法為每個參數自適應地調整學習率：

基於CNN的手寫數字識別_卷積核_03

其中$G_t$是梯度平方的累積和，$ε$是為數值穩定性添加的小常數。

Adagrad的優點：

自動調整每個參數的學習率
適合處理稀疏數據

缺點：

學習率會持續減小，可能導致過早停止學習

4. RMSprop（均方根傳播）

RMSprop改進了Adagrad的學習率持續下降問題：

基於CNN的手寫數字識別_卷積核_04

其中$β$是衰減率（通常設為0.9），$E[g^2]_t$是梯度平方的指數移動平均。

RMSprop的優點：

解決了Adagrad學習率持續下降的問題
在非平穩目標函數上表現良好

5. Adam（自適應矩估計）

Adam結合了Momentum和RMSprop的優點：

基於CNN的手寫數字識別_卷積核_05

其中$β_1$和$β_2$是衰減率（通常設為0.9和0.999），$m_t$和$v_t$分別是梯度的一階矩和二階矩估計。

Adam的優點：

結合了動量法和自適應學習率的優勢
對超參數的選擇相對魯棒
在實踐中表現優異

使用MNIST手寫數字數據集，構建一個包含三個卷積層和兩個全連接層的CNN模型，對比上述優化器的性能。

import tensorflow as tf
from tensorflow import keras
import numpy as np
import matplotlib.pyplot as plt
import time

class CNN(object):
    def __init__(self):
        model = keras.models.Sequential()
        # 第1層卷積，卷積核大小為3x3，32個，28x28為待訓練圖片的大小
        model.add(keras.layers.Conv2D(
            filters=32,
            kernel_size=(3,3),
            activatinotallow='relu',
            input_shape=(28,28,1)
        ))
        model.add(keras.layers.MaxPooling2D((2,2)))
        # 第2層卷積，卷積核大小為3x3，64個
        model.add(keras.layers.Conv2D(
            filters=64,
            kernel_size=(3,3),
            activatinotallow='relu'
        ))
        model.add(keras.layers.MaxPooling2D((2,2)))
        # 第3層卷積，卷積核大小為3x3，64個
        model.add(keras.layers.Conv2D(
            filters=64,
            kernel_size=(3,3),
            activatinotallow='relu'
        ))
        model.add(keras.layers.Flatten()) # 展平層，將多維輸入一維化
        model.add(keras.layers.Dense(64, activatinotallow='relu')) # 全連接層，64個神經元
        model.add(keras.layers.Dense(10, activatinotallow='softmax')) # 輸出層
        self.model = model

    def get_model(self):
        return keras.models.clone_model(self.model)
class TrainCNN(object):
    def __init__(self, model, X, y, optimizer='adam', epochs=5, batch_size=64):
        self.model = model
        self.X = X
        self.y = y
        self.epochs = epochs
        self.batch_size = batch_size
        self.optimizer_name = optimizer
        self.history = None
        self.training_time = 0

        #配置優化器
        if optimizer == 'sgd':
            opt = keras.optimizers.SGD(learning_rate=0.01)
        elif optimizer == 'momentum':
            opt = keras.optimizers.SGD(learning_rate=0.01, momentum=0.9)
        elif optimizer == 'adam':
            opt = keras.optimizers.Adam(learning_rate=0.001)
        elif optimizer == 'rmsprop':
            opt = keras.optimizers.RMSprop(learning_rate=0.001)
        else:
            opt = keras.optimizers.Adam(learning_rate=0.001)

        self.model.compile(
            optimizer=opt,
            loss='sparse_categorical_crossentropy',
            metrics=['accuracy']
        )

        #訓練模型並保存訓練歷史
        start_time = time.time()
        self.history = self.model.fit(
            self.X,
            self.y,
            epochs=self.epochs,
            batch_size=self.batch_size,
            validation_split=0.2,
            verbose=0
        )
        self.training_time = time.time() - start_time

對比了五種優化器在MNIST數據集上的表現：

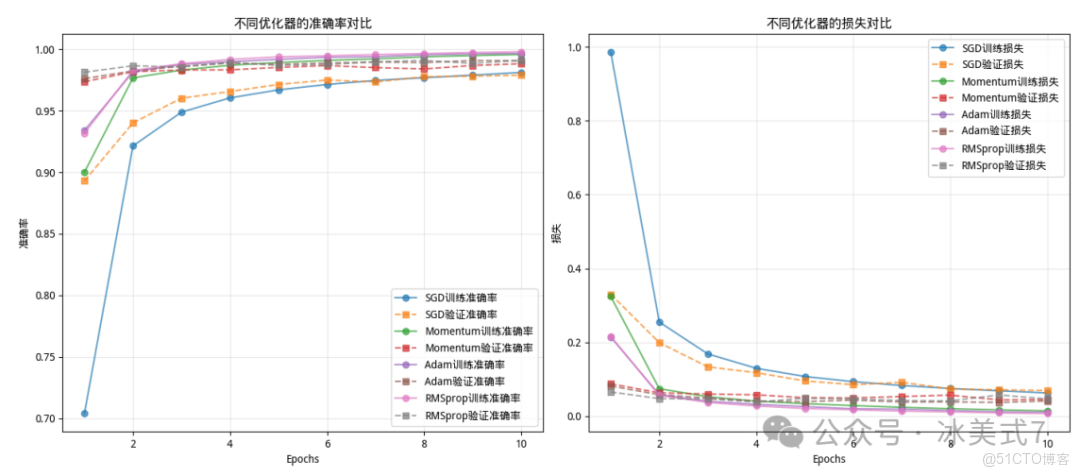

1. 收斂速度對比

基於CNN的手寫數字識別_卷積_06

從圖中看出：

a.最優表現：RMSprop和Adam在準確率和損失上均表現最佳，早期收斂快、最終準確率接近1.00、損失接近0，且訓練/驗證指標差異小，泛化能力強，適合需要快速穩定收斂的場景。

b.次優選擇：Momentum（帶動量的SGD）性能介於SGD和Adam之間，適合對收斂速度有一定要求但計算資源有限的場景。

c.最差表現：SGD（隨機梯度下降）初始效率低、收斂慢，最終損失高，僅在數據量大或需要手動調參時考慮。

整體來看，自適應學習率優化器（RMSprop、Adam）在模型訓練中綜合性能顯著優於傳統的SGD及其變種。

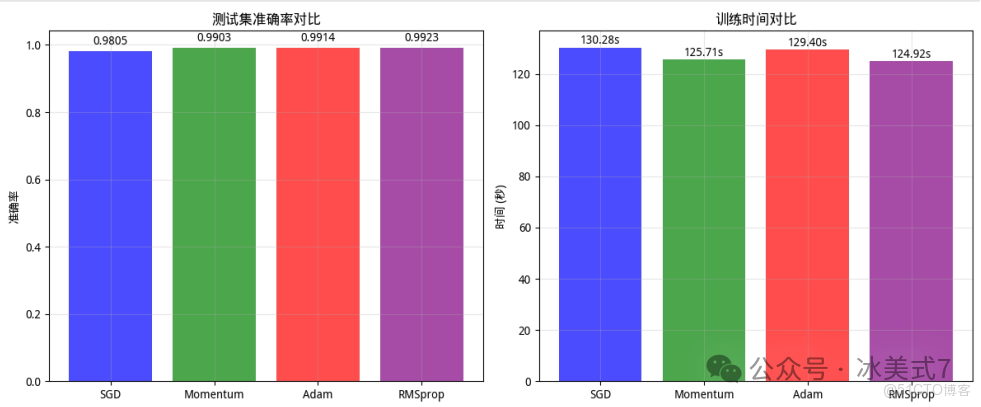

2. 測試準確率與訓練時間對比

在測試集上的表現：

基於CNN的手寫數字識別_卷積_07

左側：測試集準確率對比

SGD（藍色）：準確率0.9805（最低）；

Momentum（綠色）：準確率0.9903；

Adam（紅色）：準確率0.9914；

RMSprop（紫色）：準確率0.9923（最高）。

結論：準確率從低到高排序為：SGD < Momentum < Adam < RMSprop，RMSprop準確率最優。

右側：訓練時間對比

SGD（藍色）：訓練時間130.28s（最長）；

Adam（紅色）：訓練時間129.40s；

Momentum（綠色）：訓練時間125.71s；

RMSprop（紫色）：訓練時間124.92s（最短）。

結論：訓練時間從長到短排序為：SGD > Adam > Momentum > RMSprop，RMSprop訓練效率最高。

綜合對比

RMSprop在兩項指標中均表現最優：準確率最高（0.9923）且訓練時間最短（124.92s）；SGD則準確率最低（0.9805）且訓練時間最長（130.28s）。Momentum和Adam性能居中，其中Momentum訓練時間較短（125.71s），Adam準確率略高於Momentum（0.9914 vs 0.9903）。

3.不同優化器下的部分樣本預測結果

基於CNN的手寫數字識別_卷積核_08

應用場景建議：

簡單任務或教學演示：使用SGD，便於理解優化過程
標準深度學習任務：優先選擇Adam，綜合表現最佳
循環神經網絡：RMSprop通常表現更好
稀疏數據：Adagrad可能更適合
需要穩定訓練過程：Momentum可以減少震盪

源碼

import tensorflow as tf
from tensorflow import keras
import numpy as np
import matplotlib.pyplot as plt
import time
class CNN(object):
    def __init__(self):
        model = keras.models.Sequential()
        # 第1層卷積，卷積核大小為3x3，32個，28x28為待訓練圖片的大小
        model.add(keras.layers.Conv2D(
            filters=32,
            kernel_size=(3,3),
            activatinotallow='relu',
            input_shape=(28,28,1)
        ))
        model.add(keras.layers.MaxPooling2D((2,2)))
        # 第2層卷積，卷積核大小為3x3，64個
        model.add(keras.layers.Conv2D(
            filters=64,
            kernel_size=(3,3),
            activatinotallow='relu'
        ))
        model.add(keras.layers.MaxPooling2D((2,2)))
        # 第3層卷積，卷積核大小為3x3，64個
        model.add(keras.layers.Conv2D(
            filters=64,
            kernel_size=(3,3),
            activatinotallow='relu'
        ))
        model.add(keras.layers.Flatten()) # 展平層，將多維輸入一維化
        model.add(keras.layers.Dense(64, activatinotallow='relu')) # 全連接層，64個神經元
        model.add(keras.layers.Dense(10, activatinotallow='softmax')) # 輸出層
        self.model = model

    def get_model(self):
        return keras.models.clone_model(self.model)
class TrainCNN(object):
    def __init__(self, model, X, y, optimizer='adam', epochs=5, batch_size=64):
        self.model = model
        self.X = X
        self.y = y
        self.epochs = epochs
        self.batch_size = batch_size
        self.optimizer_name = optimizer
        self.history = None
        self.training_time = 0

        #配置優化器
        if optimizer == 'sgd':
            opt = keras.optimizers.SGD(learning_rate=0.01)
        elif optimizer == 'momentum':
            opt = keras.optimizers.SGD(learning_rate=0.01, momentum=0.9)
        elif optimizer == 'adam':
            opt = keras.optimizers.Adam(learning_rate=0.001)
        elif optimizer == 'rmsprop':
            opt = keras.optimizers.RMSprop(learning_rate=0.001)
        else:
            opt = keras.optimizers.Adam(learning_rate=0.001)

        self.model.compile(
            optimizer=opt,
            loss='sparse_categorical_crossentropy',
            metrics=['accuracy']
        )

        #訓練模型並保存訓練歷史
        start_time = time.time()
        self.history = self.model.fit(
            self.X,
            self.y,
            epochs=self.epochs,
            batch_size=self.batch_size,
            validation_split=0.2,
            verbose=0
        )
        self.training_time = time.time() - start_time

    def plot_training_history(self, ax1, ax2, label):

        history_dict = self.history.history
        epochs = range(1, len(history_dict['accuracy']) + 1)

        #準確率曲線
        ax1.plot(epochs, history_dict['accuracy'], 'o-', label=f'{label}訓練準確率', alpha=0.7)
        ax1.plot(epochs, history_dict['val_accuracy'], 's--', label=f'{label}驗證準確率', alpha=0.7)

        #損失曲線
        ax2.plot(epochs, history_dict['loss'], 'o-', label=f'{label}訓練損失', alpha=0.7)
        ax2.plot(epochs, history_dict['val_loss'], 's--', label=f'{label}驗證損失', alpha=0.7)

        #最終指標
        final_train_acc = history_dict['accuracy'][-1]
        final_val_acc = history_dict['val_accuracy'][-1]
        final_train_loss = history_dict['loss'][-1]
        final_val_loss = history_dict['val_loss'][-1]

        print(f"\n{label}優化器結果:")
        print(f"  訓練準確率: {final_train_acc:.4f}")
        print(f"  驗證準確率: {final_val_acc:.4f}")
        print(f"  訓練損失: {final_train_loss:.4f}")
        print(f"  驗證損失: {final_val_loss:.4f}")
        print(f"  訓練時間: {self.training_time:.2f}秒")

    def evaluate(self, X, y):
        test_loss, test_acc = self.model.evaluate(X, y, verbose=0)
        print(f"  測試集準確率: {test_acc:.4f}")
        print(f"  測試集損失: {test_loss:.4f}")
        return test_loss, test_acc

    def predict(self, X):
        predictions = self.model.predict(X, verbose=0)
        predicted_classes = np.argmax(predictions, axis=1)
        return predicted_classes
def compare_optimizers(X_train, y_train, X_test, y_test, epochs=10, batch_size=64):
    """比較不同優化器的性能"""
    optimizers = ['sgd', 'momentum', 'adam', 'rmsprop']
    optimizer_names = ['SGD', 'Momentum', 'Adam', 'RMSprop']
    colors = ['blue', 'green', 'red', 'purple']

    # 創建畫布
    fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 5))

    trained_models = {}
    cnn_template = CNN()

    print("開始比較不同優化器...")

    for opt, name, color in zip(optimizers, optimizer_names, colors):
        print(f"\n訓練 {name} 優化器...")

        #創建新的模型實例
        model = cnn_template.get_model()

        trained_model = TrainCNN(
            model=model,
            X=X_train,
            y=y_train,
            optimizer=opt,
            epochs=epochs,
            batch_size=batch_size
        )

        #存儲訓練好的模型
        trained_models[name] = trained_model

        #繪製收斂曲線
        trained_model.plot_training_history(ax1, ax2, name)

    ax1.set_title('不同優化器的準確率對比')
    ax1.set_xlabel('Epochs')
    ax1.set_ylabel('準確率')
    ax1.legend()
    ax1.grid(True, alpha=0.3)

    ax2.set_title('不同優化器的損失對比')
    ax2.set_xlabel('Epochs')
    ax2.set_ylabel('損失')
    ax2.legend()
    ax2.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.show()

    print("\n" + "="*50)
    print("測試集性能對比:")
    print("="*50)

    test_results = {}
    for name, model in trained_models.items():
        print(f"\n{name}優化器:")
        test_loss, test_acc = model.evaluate(X_test, y_test)
        test_results[name] = {
            'test_accuracy': test_acc,
            'test_loss': test_loss,
            'training_time': model.training_time
        }

    #測試集性能對比圖
    fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 5))

    #測試準確率對比
    names = list(test_results.keys())
    accuracies = [test_results[name]['test_accuracy'] for name in names]
    times = [test_results[name]['training_time'] for name in names]

    bars1 = ax1.bar(names, accuracies, color=colors, alpha=0.7)
    ax1.set_title('測試集準確率對比')
    ax1.set_ylabel('準確率')
    ax1.grid(True, alpha=0.3)

    for bar, acc in zip(bars1, accuracies):
        height = bar.get_height()
        ax1.text(bar.get_x() + bar.get_width()/2., height + 0.01,
                f'{acc:.4f}', ha='center', va='bottom')

    #訓練時間對比
    bars2 = ax2.bar(names, times, color=colors, alpha=0.7)
    ax2.set_title('訓練時間對比')
    ax2.set_ylabel('時間 (秒)')
    ax2.grid(True, alpha=0.3)

    for bar, t in zip(bars2, times):
        height = bar.get_height()
        ax2.text(bar.get_x() + bar.get_width()/2., height + 0.1,
                f'{t:.2f}s', ha='center', va='bottom')

    plt.tight_layout()
    plt.show()

    return trained_models, test_results
def plot_sample_predictions_comparison(models, X_test, y_test, num_samples=5):
    """比較不同模型在相同樣本上的預測結果"""
    n_models = len(models)
    fig, axes = plt.subplots(n_models, num_samples, figsize=(15, 3*n_models))

    if n_models == 1:
        axes = [axes]

    for i, (name, model_obj) in enumerate(models.items()):
        predicted_classes = model_obj.predict(X_test[:num_samples])

        for j in range(num_samples):
            ax = axes[i][j] if n_models > 1 else axes[j]
            ax.imshow(X_test[j].reshape(28, 28), cmap='gray')

            #正確為綠色，錯誤為紅色
            color = 'green' if predicted_classes[j] == y_test[j] else 'red'
            ax.set_title(f'{name}\n預測: {predicted_classes[j]}\n真實: {y_test[j]}',
                        color=color, fnotallow=10)
            ax.axis('off')

    plt.tight_layout()
    plt.show()
if __name__ == '__main__':

    plt.rcParams['font.sans-serif'] = ['WenQuanYi Micro Hei']
    plt.rcParams['axes.unicode_minus'] = False

    (x_train, y_train), (x_test, y_test) = keras.datasets.mnist.load_data()

    x_train = x_train.reshape((60000, 28, 28, 1))
    x_test = x_test.reshape((10000, 28, 28, 1))

    X_train = x_train.astype('float32') / 255.0
    X_test = x_test.astype('float32') / 255.0

    #比較不同優化器
    trained_models, test_results = compare_optimizers(
        X_train, y_train, X_test, y_test, epochs=10, batch_size=64
    )

    #最佳模型
    best_optimizer = max(test_results.items(), key=lambda x: x[1]['test_accuracy'])
    print(f"\n最佳優化器: {best_optimizer[0]}, 測試準確率: {best_optimizer[1]['test_accuracy']:.4f}")

    #比較不同模型在相同樣本上的預測
    print("\n不同優化器在相同樣本上的預測對比:")
    plot_sample_predictions_comparison(trained_models, X_test, y_test, num_samples=5)
