1 概念

名詞翻譯：

  • camera：攝像頭。中文“攝像頭”可以指整個產品，也可以單指元器件。英文camera一般指元器件、模組。
  • module：模組，一般指元器件。
  • lens：鏡頭。fisheye lens：魚眼鏡頭。
  • sensor：圖像傳感器。sensor有CCD和CMOS兩類。
  • CCD（charge couple device） ：電荷耦合器件
  • CMOS(complementary metal oxide semiconductor)：互補金屬氧化物半導體
  • Resolution：圖像解析度/分辨率
  • AE（Auto Exposure）：自動曝光
  • AF（Auto Focus）：自動對焦
  • AWB（Auto White Balance ）：自動白平衡
  • ISP(Image Signal Processing)：圖像信號處理
  • ISP(Image Signal Processor)：圖像信號處理器
  • ISP(Image Sensor Processor)：圖像傳感器處理器
  • DSP：數字信號處理
  • Gamma Correction：gamma校正
  • CCM（Color Correction Matrix/ DSC color calibration）：顏色校正矩陣。
  • CCM（Camera Compact Module）：攝像頭模組
  • color shading：顏色底紋
  • tuning：畫質選擇，調優
  • color filter：濾色鏡，濾光片
  • flickering：閃爍
  • IR：紅外線
  • BG
  • FOV（Field of View）：視場角
  • EFL（Effective Focal Length）：有效焦距
  • F/NO（F-Number）：焦數
  • bandpass：帶通濾波
  • DRC/HDR（Dynamic Range Compression/ High-Dynamic Range）：寬動態。
  • scene：場景
  • host/display：顯示
  • dol
  • calibration：校準
  • shading：渲染，陰影，濃淡處理，明暗處理，着色法
  • np
  • characterization：特徵描述
  • IQ：圖像質量
  • fine tuning：微調
  • veiling glare：雜光
  • flare：閃光
  • frame：幀
  • noise floor：本底噪聲
  • non linearity：非線性
  • banding：條帶
  • light pulse：光脈衝
  • edge：邊緣
  • composition noise：成分噪聲
  • noise profile：噪音剖面
  • SNR：信噪比
  • automotive：汽車
  • OTP（One Time Programmable）：一次性可編程
  • LSC(Lens Shading Correction)：鏡頭陰影校準
  • BPC(Bad PixelCorrection)：壞像素校正
  • Raw Data：源數據
  • CV（Compute Vision）:計算機視覺
  • SOC：芯片級系統，片上系統
  • geometry distortion：幾何畸變
  • color aberation：色差
  • BLC（Black Level Correction）/ Black Level Compensate (OBC) ：黑電平校正，黑電平補償。
  • DPC/BPD（Defect Pixel Correction/Bad Pixel Detect）：壞點校正/壞點檢測。
  • FPN（Fix Pattern Noise）：固定模式噪聲。
  • Flare offset：光學上稱Flare也叫stray light，耀斑補償。
  • DM（Demosaicing/Color Filter Array Interpolation/CFA插值）：
  • NR（Noise Reduction/Denoise）：去噪。
  • EE（Edge Enhancement/Edge Sharpening）：鋭化，邊緣增強。
  • PCA/VDE：Hue，Saturation，Contrast，Brightness調試。
  • Histogram：直方圖均衡化。
  • FlashLight Control：閃光燈控制
  • Cross talk
  • Gradation Control（GDC）
  • Scaler：縮放
  • Adaptive tone scale
  • Dynamic Range Compression
  • Bayer：貝爾濾鏡
  • CFA（Color Filter Arrays）：彩色濾波陣列
  • Demosaic：顏色插值
  • ND Filter：減光鏡，濾光片
  • diffuser：漫射器
  • VCM（Voice Coil Motor）：音圈馬達
  • pipeline：管線
  • calibration：校準，刻度，標定
  • correction：改正
  • gain：增益
  • COB(Chip On Board)：板上芯片
  • CSP（Chip scale package）
  • RW（reconstructed wafer）：重建的晶片
  • FIFO
  • MIPI（Mobile Industry Processor Interface）：移動行業處理器接口
  • golden
  • typical：典型
  • ratio：比例
  • FPC
  • pixel：像素
  • zoom：變焦
  • connector：連接器
  • ZIF(Zero Insertion Force)：零插入力，金手指？
  • image format：圖像格式
  • color space：色彩空間
  • Luminance：Luma，明亮度
  • Chrominance：Chroma，色度
  • bit depth：彩色深度
  • Lens Shading：鏡頭均勻性
  • BSI
  • CSI（CMOS Sensor Interface）： CMOS傳感攝像頭接口
  • CSI（Camera Serial Interface）：MIPI的攝像頭串行接口
  • LENC
  • D65/TL84/A
  • MTF

主控芯片廠商：

  • 安霸(Ambarella)
  • 卓然(Zoran)
  • 聯詠(Novatek)
  • ……

sensor廠商：

  • Sony（索尼）
  • OV（OmniVision，豪威科技）
  • Samsung
  • ……

模組廠商：

  • 舜宇
  • 歐菲光
  • 邱太
  • 寶光
  • ……

攝像頭廠商

  • 海康威視
  • 360
  • 小米
  • 華為
  • ……

攝像頭產品種類：

  • 行車記錄儀
  • 手機
  • 運動相機
  • 監控攝像頭
  • PC攝像頭
  • 無人機
  • ……

鏡頭、VCM、FPC……

2 調試

工具：

  • 色卡
  • 白卡
  • 燈箱
  • 光源
  • 濾光片
  • 均勻性分析工具軟件
  • OTP讀取/編程工具軟件
  • 鏡頭校正計算庫

3 生產

生產攝像頭模組的流程：

  • 採購
  • 組裝
  • 校準
  • 出貨

上面每個環節都要QC。

需要校準的步驟：

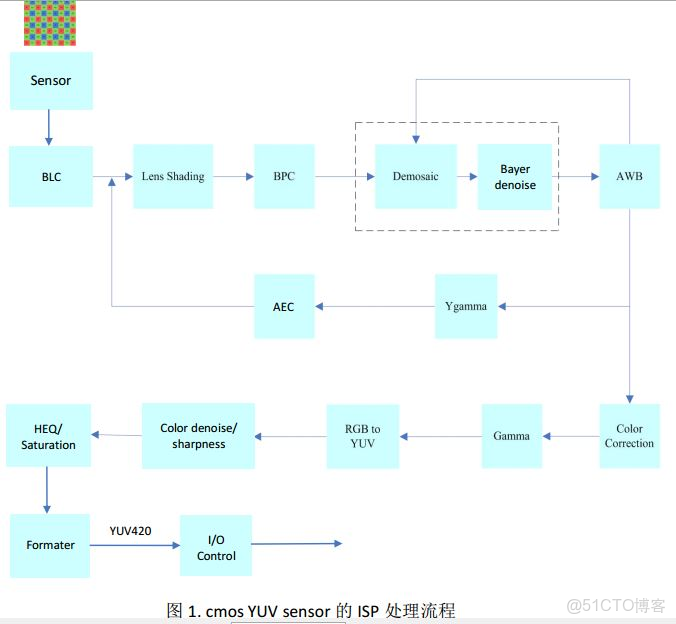

4 出圖

AccessData FTK製作鏡像_百度文庫

學習步驟

camera工程師需要的知識：

  • camera基礎知識
  • 數字圖像處理
  • 3A算法
  • ISP
  • ……

參考書：

  • 《圖像處理中的數學修煉》、《數字圖像處理：原理與實踐（MATLAB版）》左飛
  • 《數字圖像處理》岡薩雷斯
  • 《數字圖像處理與採集》 劉文耀
  • 《數字成像基礎及系統技術》
  • 《光與影的魔幻樂園：有趣的透鏡》
  • 《現代光學工程》
  • 《CCD/CMOS圖像傳感器基礎與應用》
  • 《複雜場景下的圖像和視頻分析》
  • 《計算機視覺算法與應用》
  • 《圖像編碼基礎》
