我喜歡完成的電子套件，我可以在這裏專注於完成-通常是來自遠東的物美價廉的小玩意。我給自己買了一個音樂頻譜計，在連接到高保真音響系統或智能手機後，3.5英寸插孔上的聲音可以讓LED動起來。LED燈的閃爍取決於歌曲的節拍。
規格
•工作電壓：5V USB供電
•信號接入方式：3.5音頻線輸入音頻信號
•安裝方式：DIY焊接組裝
•尺寸：108 × 70 × 16mm(長×高×厚)
•重量：130g(含外殼);67g(不包括房屋)
Olala——非常小——清潔你的眼鏡

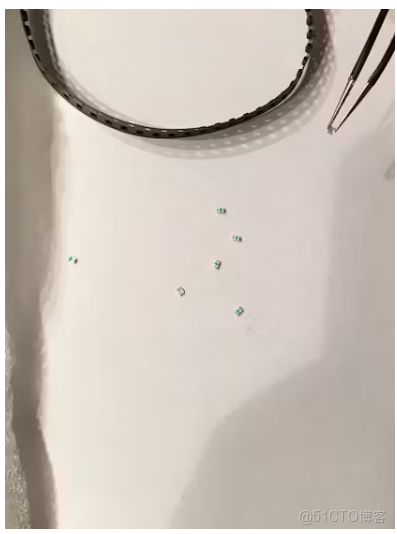

我對這種被稱為SMD LED的微小LED感到驚訝。這些是如此之小，你已經需要鑷子來安排他們很好地在PCB上。由於IC沒有插座，IC的小腳也必須在這裏仔細焊接。

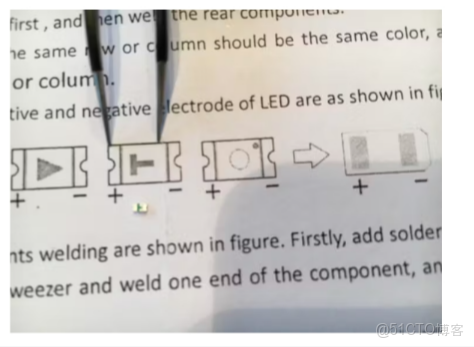

LED的一側印有斜向一側的T字，表示(+)和(-)。對比圖表：
準備
在我的情況下，有3種不同顏色的足夠的SMD：我在顏色變化中安排了2個軌道。
我買了相當薄的焊料準備，直徑0.56毫米。
對於焊接，我發現了一個很好的視頻，這再次清楚地告訴我如何最好地進行。
我的妻子很好，幫助我，這樣我就可以專注於前面的焊點，我的妻子單獨對齊並分發smd。

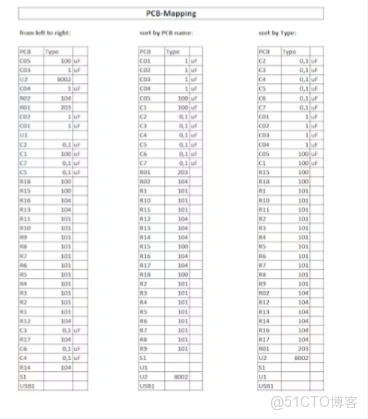

PCB-Mapping
在(對我來説1小時或更長時間)背面後：首先，我將組件的完整性與PCB匹配。你可以在這裏找到一個概述(PDF或Excel附件)，因為有一個工具包的指南，但它是一個雙重副本，在我的情況下，很難閲讀。
我剛剛焊接了揚聲器進行測試：它沒有把聲音帶過來，趕緊把它放在一邊。
故障排除
電源
我一步一步地焊接組件，然後進行測試：沒有工作。沒有控制燈，什麼都沒有。當我在USB端口上擺動時，我可以找到第一個錯誤來源：不僅4個側面支架，而且5個支架仍然是焊接的。
與列

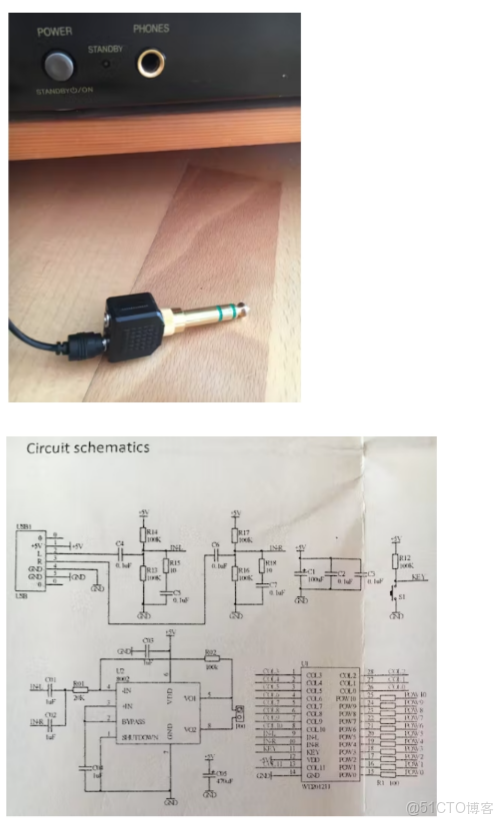

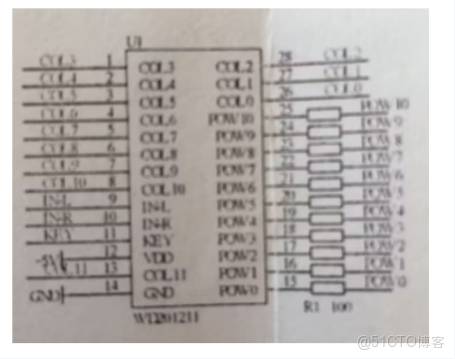

但是不是所有的led，前3個豎條沒有跳：我有IC的電路圖，可以識別出負責的腿，已經應用了一些焊料，並且所有列都被點燃了。
顏色

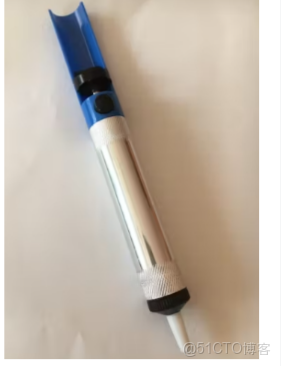

但是現在我又運行了一次：SMD可能在分配中弄亂了：藍色的SMD必須再次替換為綠色的SMD。用脱焊泵，我已經拆除了現有的焊料，並用鑷子拆除了SMD。説到這裏，他立刻跳開了——沒有那麼悲慘。
…隨着時間的推移
如果你一直在練習，焊接會很快。初學者可能喜歡安排一個更大的時間窗口。我已經安排了一個晚上的排解程序。

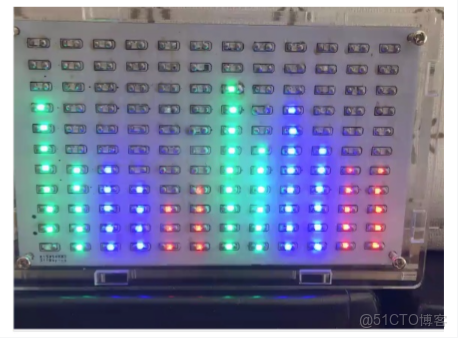

讓我們看看會發生什麼

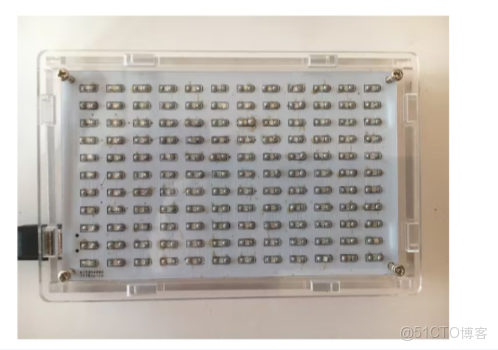

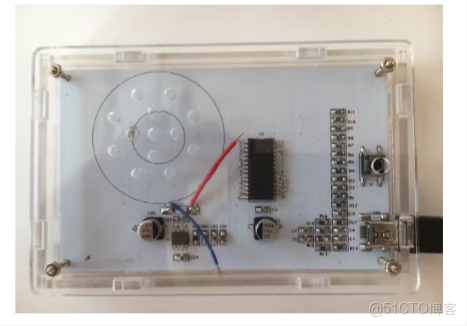

當測試成功後，我專門研究了透明的外殼：在商店裏，你可以訂購這個套件，帶或不帶外殼。直到我有了棕色的，非常合適的保護箔，過了一段時間(指甲預設;-)，但即使在組裝單個螺絲和迷你螺母時，我也不得不鍛鍊我的耐心。幸運的是，這個箱子被切得很好。
適配器

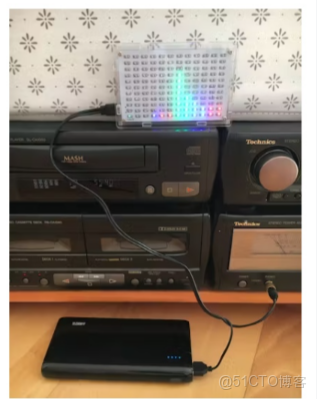

當插入HiFi系統的聲音輸出時，系統的聲音丟失了，因為控制的不是盒子，而是耳機輸出。幸運的是，還有一個雙輸出適配器，所以我仍然可以連接3.5英寸的耳機。
