Yolo v2 論文名稱 Yolo9000：Better，Faster，Stronger

該論文實際上包含了2個模型，Yolov2 和 Yolo9000，Yolo v2 是在 Yolo v1 基礎上進行了改進， 此外作者提出了一種 檢測和分類 的聯合訓練方法，並用該方法在 COCO 檢測數據集 和 ImageNet 分類數據集上訓練 Yolo v2，把得到的模型稱為 Yolo9000，其可以預測超過 9000 類物體



Yolo v2 改進策略

Yolo v1 雖然速度很快，但與 R-CNN 系列相比，它的 mAP 相對較低，且 定位 精度 和 召回率也較低；

Yolo v2 在保證速度的前提下，提出瞭如下改進措施，明顯提高了 mAP，且 定位 精度和 recall 也有提高

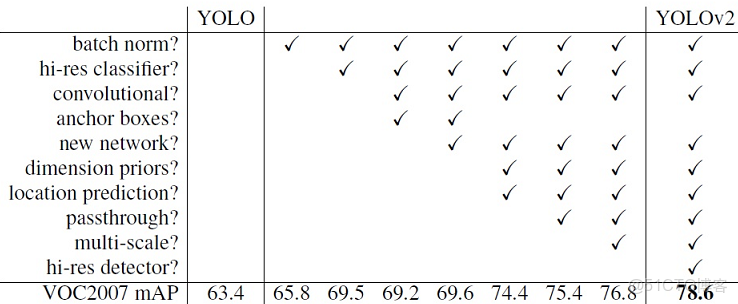

yolo目標檢測實際流程圖_卷積

可以看到 mAP 從 63 提高到了 78



Yolo v2 算法的邏輯同 Yolo v1，也是 分為多個 cell， 每個 cell 生成 bbox，然後迴歸，本文只講述不同點



Batch Normalize

BN 我在其他博客詳細闡述過；

在 Yolo v2 中增加了 BN，去掉了 Dropout，使得：

收斂更快：使得梯度保持在合理範圍，避免梯度消失

收斂效果更好：以 relu 為例，BN 把輸出規範到 0-1 附近，小於 0 的神經元被歸 0，相當於棄掉該神經元，Dropout，避免過擬合

mAP 提高 2.4%



主網絡

Yolo v1 的主網絡是 GoogleNet，Yolo v2 的主網絡是作者自己設計，稱為 Darknet-19，包括19個卷積層和5個 max pooling 層，

網絡結構類似於 VGG16，主要採用 3x3 卷積，每次 2x2 max pooling 後，feature map 的尺寸降低 2倍， channels 增加2 倍，

與 NIN （network in network）類似，最後採用 globel avgpool 做預測，

在 3x3 的卷積之間，加上 1x1 的卷積壓縮特徵圖，以降低參數量，

卷積層後面加上了 BN 層，

Darknet-19的top-1準確度為72.9%，top-5準確度為91.2%，但是模型參數相對小一些，

使用Darknet-19之後，YOLOv2的mAP值沒有顯著提升，但是計算量卻可以減少約33%

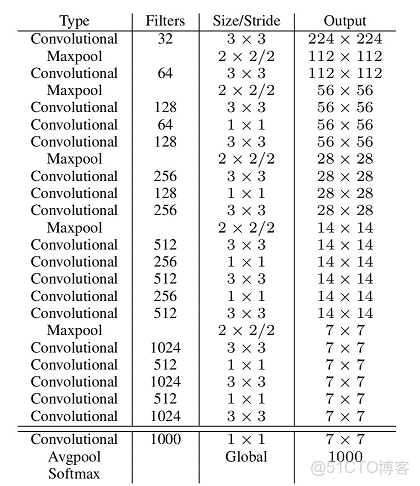

yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_02

作者用這個網絡是為了更快，自己可以更換



passthrough 檢測細粒度特徵

這是一種類似於 resnet 的設計；

目標檢測的難點是目標有大有小，在經過多層卷積後，特徵圖中小目標的特徵已經不明顯甚至被忽略，

為了更好地識別較小的目標，在最後的特徵圖中加上更細粒度的特徵是有必要的，

Yolo v2 引入了 passthrough 層保留細粒度特徵，如下圖

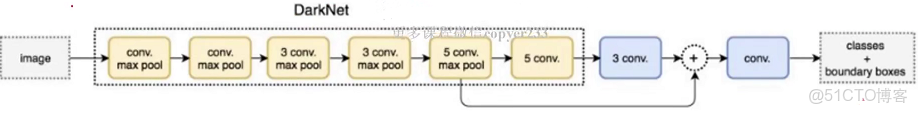

yolo目標檢測實際流程圖_卷積_03

在最後一個 max pooling 之前，假設feature map 大小為 26x26x512，

然後經過 max pooling，變為 13x13x512，後面經過連續卷積，變為 13x13x1024，

然後把 26x26 加到 13x13 的 feature map 上，最終得到 13x13x3072 的 feature map



那麼問題來了，不同的卷積池化層的輸出尺寸肯定不同，如何相加呢？方式如下

yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_04

 另外，作者在後期的實現中借鑑了ResNet網絡，不是直接對高分辨特徵圖處理，而是增加了一箇中間卷積層，先採用64個

 卷積核進行卷積，然後再進行passthrough處理，這樣

 的特徵圖得到

 的特徵圖。這算是實現上的一個小細節。

使用Fine-Grained Features之後YOLOv2的性能有1%的提升



全卷積網絡 支持 多尺度輸入

在 Yolo v1 中，輸入只能是 448x448，因為後面有全連接層，所以輸入尺寸固定；

在 Yolo v2 中，使用卷積層替代了全連接層，使得輸入尺寸可變；

注意，全卷積不同尺寸輸入的輸出尺寸也不同；【思考如何處理？】



此外，在 Yolo v2 中，如果輸入是 448，需要 resize 為 416x416，為什麼呢？

作者發現，很多圖像中的大物體的中心都落在圖像的中心，【想象一下，不難明白】

而 Yolo v2 進過下采樣的步長為 32，448 經過 32 的下采樣為 14x14，這樣圖像的中心為 4 個 cell，用4個cell 來預測物體顯然不合適，

416 經過 32 的下采樣為 13x13，這樣圖像的中心為 1 個 cell，1個 cell 預測物體比較合適；

故輸入尺寸需遵循原則：使得 32 下采樣後 卷積尺寸為 奇數



引入 anchor box

Yolo v2 借鑑了 Faster R-CNN 中 anchor box(先驗框)的思路，事先設定了 多個(num) 不同 大小和 寬高比的建議框，每個 cell 生成 num 個 bbox，，這大大增加了 bbox 和 可預測物體的數量，13x13x9=1521，動輒上千，作者這樣做的結果是 recall 大幅增加，但 mAP 略微下降；

yolo目標檢測實際流程圖_寬高_05



================ 擴展 ================

recall 增加，mAP 降低

在 Yolo v1 中，每個 cell 生成 2 個 bbox，且只有一個 bbox 負責為 cell 預測，這使得模型最多預測 49 個物體，造成 recall 很低；

Yolo v2 生成大量的 bbox，能框到更多的物體，召回率就高了，由 81% 升到 88%，框了更多的物體，自然更容易出錯，mAP 下降



Yolo v2 anchor box 與 Yolo v1 bbox 輸出

1. Yolo v1 中每個 cell 的 bbox 共享分類概率值，Yolo v2 中每個 cell 的每個 bbox 都對應各自的分類概率值；

換句話説，v1 中每個 cell 預測一個物體，v2 中每個 bbox 預測一個物體；

(x,y,w,h,c) 輸出無差異；



Dimension Cluster

在 Yolo v1 中，bbox 是虛擬的，利用迴歸生成；

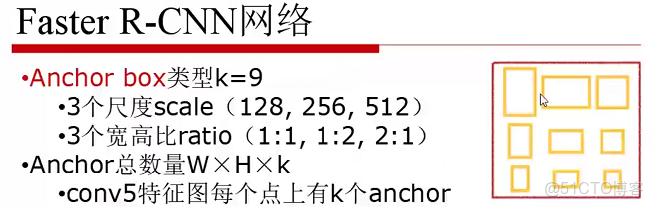

在 Faster R-CNN 中，人為設定 anchor box 的尺寸；【見上圖】

在 Yolo v2 中，anchor box 也是預先設定，只是具體寬高比通過 KMeans 生成；　　【anchor 沒有 center，只有 w h】

這麼做是為了選擇更合適的先驗框，使得模型更容易學習，從而做出更好的預測；

具體做法如下，把訓練集中所有的 ground truth 進行 KMeans 聚類，正常情況下，KMeans 聚類以距離來衡量，此處聚類是為了找出常用的建議框尺寸，故作者以 IOU 作為衡量標準

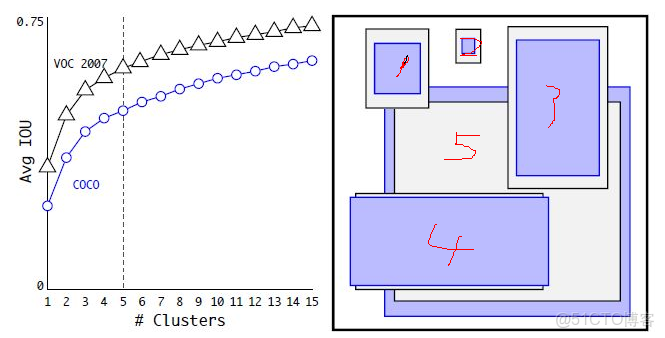

yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_06



yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_07

上圖左邊為對 VOC 數據集和 COCO 數據集的建議框分別聚類結果，

【隨着 k 的增加，每個類別的 建議框 與 其平均建議框 的 IOU 逐漸增大，這句話是官方給出的，個人覺得沒用】

 隨着 k 的增加，每個 cell 生成的 bbox 增加，recall 會增加，但是模型複雜度也會增加，綜合考慮了 recall 和 複雜度，作者選擇 k=5



預測邊框的位置

所有手動生成 建議框 的位置預測都是對 建議框的中心做平移，對建議框的寬高做拉伸，只是各個算法的公式略有不同；

Faster-RCNN 計算公式如下

yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_08

 xa，ya 是建議框的中心，wa，ha 是建議框的寬高，x，y 是預測框中心，tx，ty 是需要學習的參數；

在 Yolo 論文中，是 -xa，但是根據 Faster-RCNN 應該是 +xa；



這個公式在問題在於，t 沒有任何約束，使得 x，y 即預測框可能在圖像的任意位置，如果初始預測框與 anchor box 偏移太大，就會導致很難學習到 tx，ty，或者説學習不穩定；

在 Yolo v2 中添加了約束，使得 預測框的中心 被限定在 建議框中心所在的 cell 中，

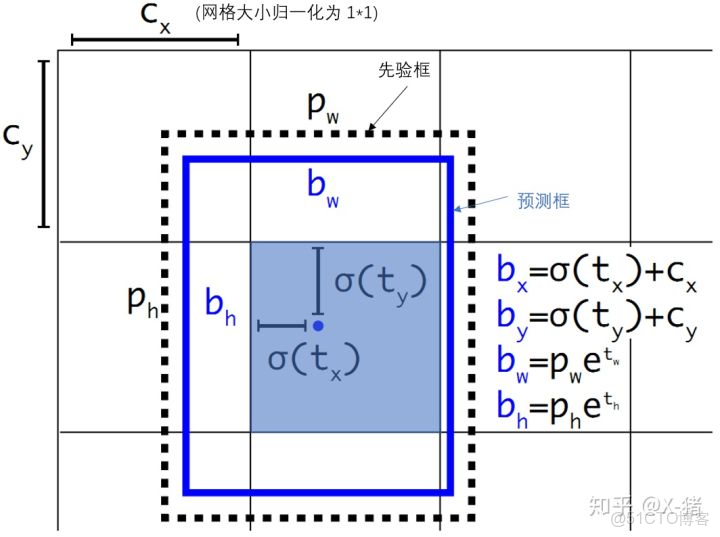

如下圖所示，虛線 p 為 建議框，藍色 cell 為 p 中心所在的 cell，藍色框為 預測框，Yolo v2 的約束保證 藍色框的中心 在 藍色 cell 內；

如何做到的呢？

設 cx，cy 是 藍色 cell 左上角到圖像左上角的距離，那麼 cx 加上一個 小於 cell 邊長的數就能保證得到的座標在 藍色 cell 內，即 cx+w*cell邊長，0<w<1

Yolo v2 中把 cell 大小歸一化為 1x1，用 func(t) 代替 w，使得  0<func(t)<1，很明顯，sigmoid 就可以；

故 Yolo v2 計算公式如下

yolo目標檢測實際流程圖_數據集_09

bx，by，bw，bh 是預測框的中心和寬高，Pr(object)*IOU(b，object) 為預測框的置信度，t 為 模型輸出；

在 Yolo v1 中用 C 表示置信度，是根據 loss 直接預測的；Yolo v2 需要對 t0 進行 sigmoid 變換



yolo目標檢測實際流程圖_卷積_10

這樣做使得預測框 與 先驗框不會偏離太大，容易學習，學習快，準確度也更高；

當然這樣做得益於 Yolo 系列對圖像進行了劃分，RCNN 系列是沒有的；



由於 cell 歸一化為 1，那麼 feature map 大小為 W,H，如13,13，下面我們需要計算 bx，by 相對於 feature map 的位置

yolo目標檢測實際流程圖_數據集_11



yolo目標檢測實際流程圖_數據集_12



yolo目標檢測實際流程圖_數據集_13



yolo目標檢測實際流程圖_卷積_14

然後 拿 bx 乘以整個圖像的像素值如 448x448，就得到了 圖像上的 實際位置



採用 高分辨率 圖像分類模型

目標檢測任務一般都會在 ImageNet 1000 數據集上預訓練 CNN 網絡進行特徵提取，其輸入為 224x224，這個分辨率較低，不利於目標檢測，

在 Yolo v1 中，將輸入 resize 為 448x448，提高分辨率，但是這樣直接切換分辨率，模型可能難以快速適應高分辨率；

在 Yolo v2 中，預訓練階段增加了 10 個 epochs，採用 448x448 輸入來 finetune CNN 網絡，這使得在用 檢測數據 finetune 之前模型已經適應了 高分辨率，

mAP 提升了約 4%



多尺度訓練

Yolo v2 是全卷積網絡，支持多尺度輸入，為了讓模型能夠適應多尺度輸入，在訓練時也採用多尺度訓練，具體做法如下：

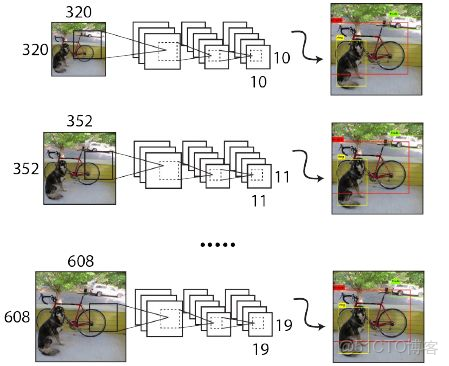

由於 Yolo v2 是 32 位下采樣，故作者選擇 32 的整數倍 [320,352,...608] 多個尺寸作為模型輸入，每 10 個 batch 就隨機更換一種尺寸，



yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_15



Loss

論文中並沒有明確指出 Yolo v2 的 loss function，網上大多是這麼寫的

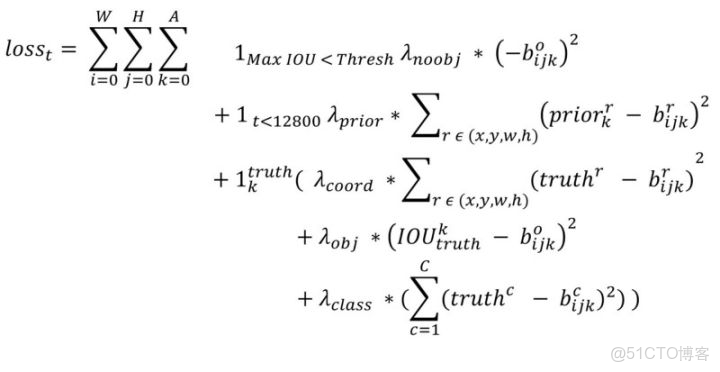

yolo目標檢測實際流程圖_yolo目標檢測實際流程圖_16

公式解析：

W 為最終 feature map 的寬度；H 為最終 feature map 的高度，如 (13，13)；

A 為每個 cell 的 anchor box 數，論文中為 5；每個 anchor box 對應一個 預測框；

三個求和 代表 遍歷每個 cell 的每個 預測框，

lmax_iou<Thresh 表示對於每個 預測框，計算它與所有 Ground Truth 的 IOU，並取最大的 IOU，如果 Max IOU < Thresh，表示它與所有 Ground Thresh 都不匹配，這個預測框就定義為背景，即沒有目標， 　　　　　　【論文中 Thresh=0.6】

如果是背景，lmax_iou<Thresh 為 1，否則為 0，

b 表示預測框的置信度，真實的背景置信度為 0，誤差就是 (0-b)^2，

第一項表示背景的置信度誤差；

lt<12800 表示前 12800 次迭代，12800 次後面的迭代不納入計算，

Σr€(x,y,w,h) 表示 遍歷 x,y,w,h，求和，

prior 表示 anchor box，b 表示 預測框，

第二項表示在前 12800 次迭代中 計算 預測框與先驗框的位置偏差，即 xywh 的差，

這樣做的目的是讓 預測框快速學習到先驗框的形狀；

yolo目標檢測實際流程圖_數據集_17

 表示 第 k 個預測框內有對象，

如何確定預測框內有對象呢？對於某個 ground truth，首先計算它的中心落在哪個 cell，然後計算該 cell 對應的 anchor box 與 該 ground truth 的 IOU， 這裏計算 IOU 時有點特殊，只比較形狀，不比較位置，通常的做法是，把 anchor box 和 ground truth 都移動到圖像左上角，然後計算 IOU，IOU 最大的那個 anchor box 與 ground truth 匹配，這個 anchor box 對應的預測框內就有對象，這個預測框負責預測 ground truth，

上述只是邏輯，具體實現時自行設計，

第3.1項表示 ground truth 與對應的預測框的座標誤差；

既然

yolo目標檢測實際流程圖_數據集_17

 可以約束預測框內有對象，那麼置信度的計算就只是 IOU 了，IOUtruthk 表示 ground truth 的置信度，b 表示預測框的置信度，

λobj 是個係數，論文中取值為 1，

第3.2項表示 預測框與 ground truth 的置信度誤差；

第3.3項表示 預測框與 ground truth 的類別誤差；

一堆 λ 都是權重；



模型訓練與預測

訓練

Yolo v2 訓練主要分為 3 個階段

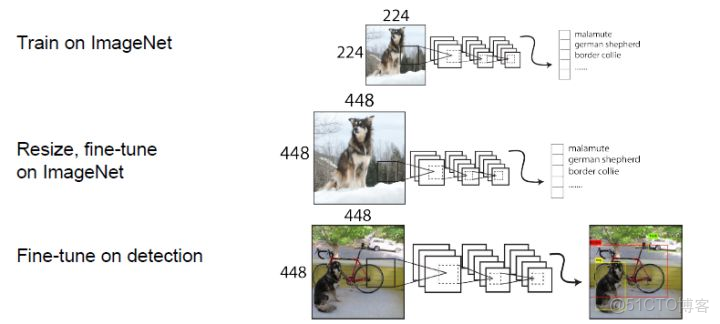

1. 在 ImageNet 上預訓練 Darknet-19，輸入為 224x224，訓練 160 個 epoch

2. 將輸入改為 448x448，繼續在 ImageNet 上 finetune Darknet-19，訓練 10 個 epoch

3. 修改 Darknet-19 分類模型為檢測模型，並在 檢測數據集上 finetune 模型

網絡修改如下：移除最後一個卷積層、global avgpooling層以及softmax層，並且新增了三個

yolo目標檢測實際流程圖_卷積_19

卷積層，同時增加了一個pass through層，最後使用

yolo目標檢測實際流程圖_卷積_20

 卷積層輸出預測結果，輸出的channels數為：

yolo目標檢測實際流程圖_卷積_21



yolo目標檢測實際流程圖_卷積_22



預測

由於anchors數為5，對於VOC數據集輸出的channels數就是125，而對於COCO數據集則為425。

以VOC數據集為例，最終的預測矩陣為

 （shape為

 ），可以先將其reshape為

 ，其中

 為邊界框的位置和大小

 ，

 為邊界框的置信度，而

 為類別預測值。



模型效果

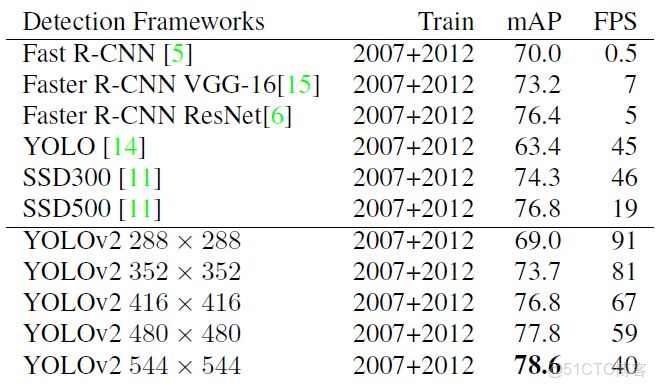

用 VOC 數據集進行測試，輸入尺寸較小時，Yolo v2 mAP 較低，速度非常快，輸入尺寸較大時，mAP 很高，速度略慢

yolo目標檢測實際流程圖_寬高_23



Yolo 9000

後續更新...
