MyViewOfLinuxSystems架構剖析：文件系統層級與存儲設備關係詳解
你是否曾疑惑，當在Linux系統中保存文件時，數據究竟是如何從應用程序到達硬盤的？為什麼刪除文件後空間不會立即釋放？本文將通過MyViewOfLinuxSystems項目提供的系統架構圖，一步步解析Linux文件系統層級與存儲設備之間的關係，讀完後你將清晰理解從用户操作到硬件存儲的完整路徑。
系統架構概覽
Linux系統採用分層設計，用户空間與內核空間嚴格分離。應用程序通過內核提供的抽象接口與硬件設備交互，而文件系統則是這種交互中最重要的橋樑之一。

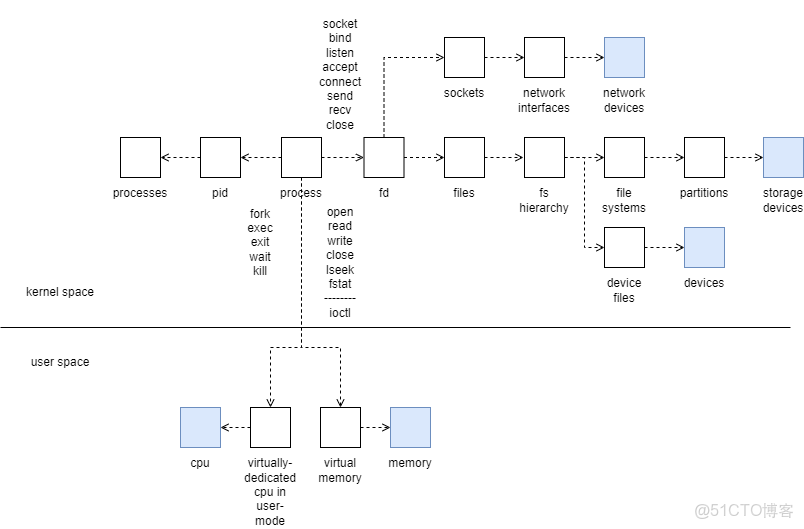

圖1：Linux系統中進程與存儲設備交互關係圖（源自process-view-0.drawio.png）
從圖中可以看到，整個數據流向呈現清晰的層級結構：process → files → fs hierarchy → file systems → partitions → storage devices，這種分層設計使得Linux系統能夠靈活支持多種存儲設備和文件系統類型。
文件系統層級結構
文件系統層級標準（FHS 3.0）定義了Linux系統目錄結構的規範，確保了不同Linux發行版之間的兼容性。在MyViewOfLinuxSystems項目的架構中，文件系統層級（fs hierarchy）作為用户空間與實際文件系統之間的抽象層，起到了關鍵的隔離作用。
核心目錄功能
|
目錄路徑
|
功能描述
|
關聯存儲設備類型
|
|
|
根目錄，所有目錄的起點
|
通常位於系統分區（SSD/HDD）
|
|
|
用户個人數據目錄
|
可位於獨立分區或網絡存儲
|
|
|
臨時掛載點
|
外部存儲設備（U盤、移動硬盤）
|
|
|
虛擬文件系統，提供內核與進程信息
|
完全存在於內存中
|
|
|
設備文件目錄
|
對應物理或虛擬設備
|
這個層級結構隱藏了底層存儲設備的物理特性，讓用户可以通過統一的路徑訪問不同類型的存儲設備。
文件系統與存儲設備的映射關係
在Linux中，文件系統與存儲設備通過"掛載"機制建立關聯。這種機制允許將不同的存儲設備整合到單一的目錄樹中，為用户提供統一的訪問接口。
數據流向解析
根據process-view-0.drawio.xml中的關係定義，數據從應用程序到存儲設備的完整路徑如下：
應用程序 → 文件描述符（fd）→ 文件系統層級 → 文件系統 → 分區 → 存儲設備- 應用程序層：通過標準文件操作API（open/read/write/close）發起請求
- 文件描述符層：內核為每個打開的文件分配唯一標識（fd）
- 文件系統層級：提供統一的目錄樹結構
- 文件系統驅動：處理具體的文件組織格式（ext4/xfs/btrfs等）
- 分區層：管理磁盤上的邏輯區域
- 存儲設備：實際的物理存儲介質
關鍵技術組件
- 設備文件：位於
/dev目錄，如/dev/sda1表示第一塊SATA硬盤的第一個分區 - 掛載點：將文件系統連接到目錄樹的入口點，通過
mount命令實現 - 虛擬文件系統（VFS）：內核中的抽象層，統一不同文件系統的訪問接口
實際案例：文件寫入過程解析
當用户執行echo "hello" > test.txt命令時，數據在系統中的流動路徑如下：
- Shell進程創建文件描述符，請求打開
test.txt - 內核檢查路徑權限，在VFS層創建inode節點
- 文件系統驅動將數據轉換為特定格式（如ext4的block組結構）
- 通過塊設備驅動將數據寫入指定分區
- 存儲設備控制器將數據持久化到物理介質（磁盤扇區）
圖2：文件寫入操作的系統調用流程（源自process-view-0.drawio.svg）
這個過程中，用户無需關心文件實際存儲在哪個物理設備，也不需要了解設備的具體特性，所有複雜的硬件交互都由內核透明處理。
總結與最佳實踐
理解Linux文件系統層級與存儲設備的關係，有助於我們：
- 優化存儲性能：將頻繁訪問的數據放在SSD，大容量歸檔數據放在HDD
- 提高系統可靠性：關鍵目錄（如
/home）獨立分區，便於系統重裝 - 有效管理磁盤空間：通過
df和du命令定位空間佔用問題 - 排查存儲故障：根據錯誤信息定位是文件系統問題還是硬件故障
想要深入瞭解更多細節，可以參考項目中的README.md以及FHS 3.0官方規範文檔。掌握這些知識，將幫助你更好地管理Linux系統中的存儲資源，避免常見的文件系統問題。
希望本文能幫助你建立對Linux存儲系統的整體認識。如果你有任何問題或想分享你的使用經驗，歡迎在評論區留言討論！
