如何創建 Keil 工程

創建步驟

1. 創建文件夾結構

先創建一個文件夾 code 保存你寫的所有文件
創建一個按照工程目的命名的文件夾

2. 打開 Keil

打開 Keil 軟件

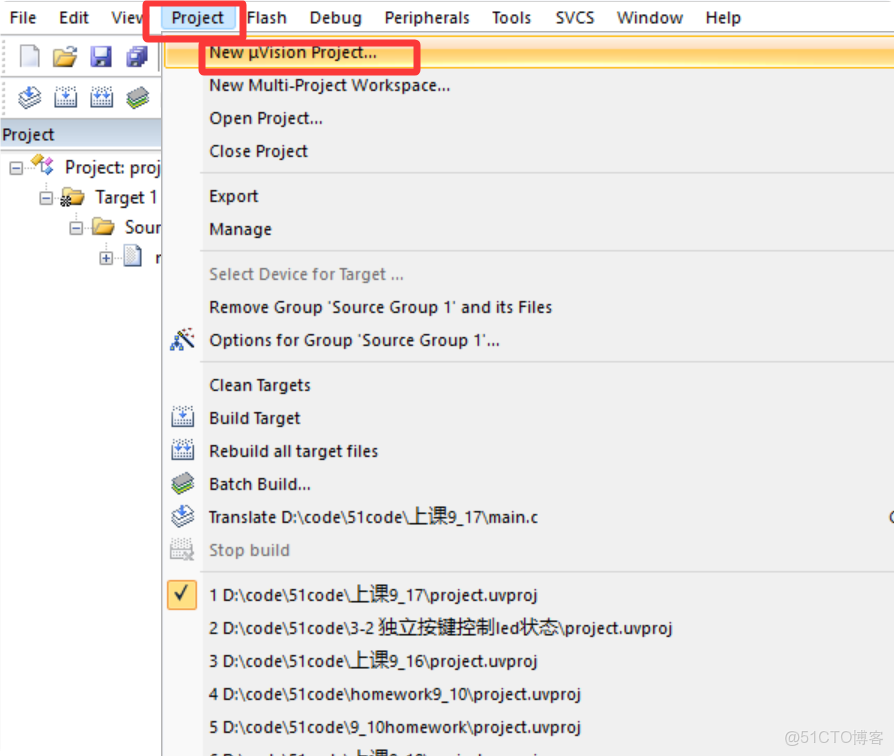

3. 創建新工程

依據圖中選擇相應選項

51單片機學習筆記（2）——51單片機簡介_#單片機

選擇第二步創建的文件夾
將文件命名為 project（我一般這樣命名）

4. 創建不同類型的內容

如創建 .c 文件：

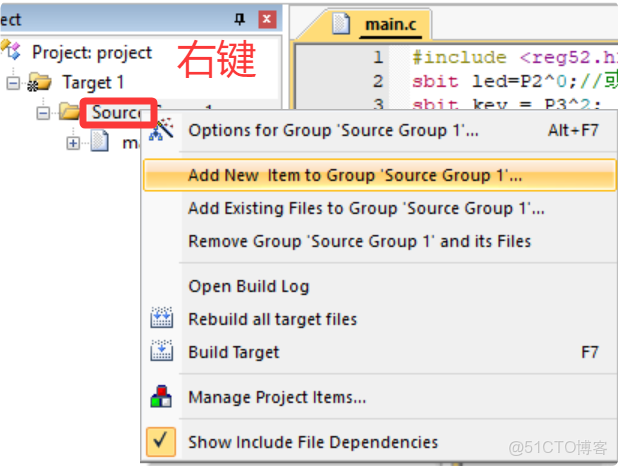

第一步

51單片機學習筆記（2）——51單片機簡介_數據_02

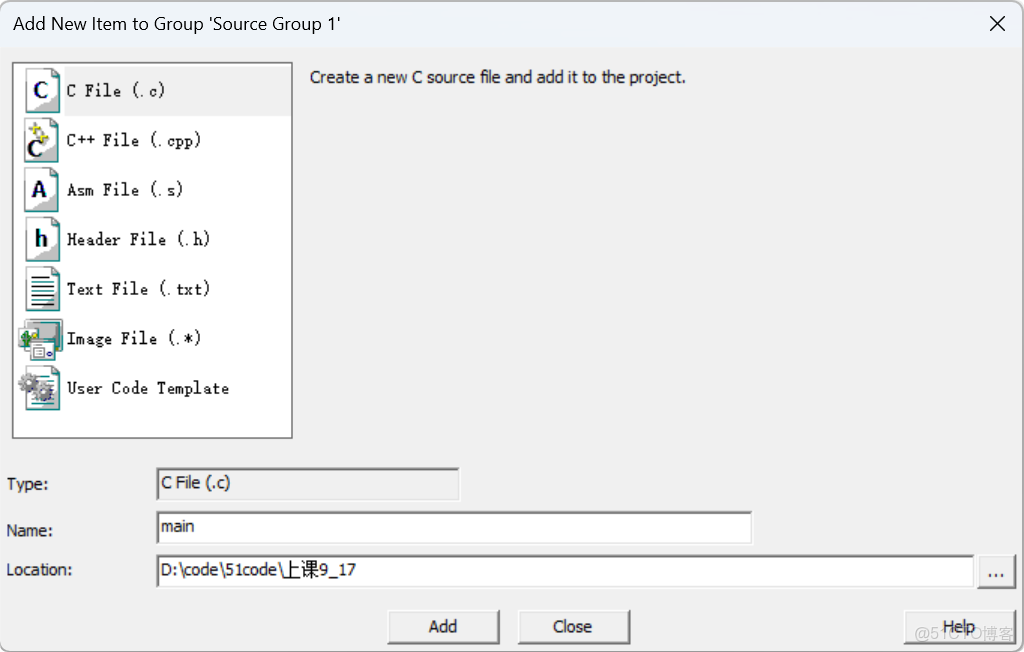

第二步

51單片機學習筆記（2）——51單片機簡介_#單片機_03

頭文件

明白頭文件包含了什麼

頭文件包含了該系列單片機的特殊功能寄存器（SFR）定義、位定義以及部分常用常量的聲明。

標題具體內容

右鍵點擊頭文件名（如 reg52.h），在彈出的菜單中選擇 Open document “reg52.h”。
或直接 按住 Ctrl 鍵，用鼠標左鍵點擊頭文件名，即可直接打開該頭文件。

sfr

(Special Function Register)
語法：
語法：sfr 寄存器名 = 地址;

sbit

(Special Bit)
語法：
① sbit 位名 = 寄存器名^位號;

② sbit 位名 = 位地址;

類似於一個標籤，如果用 sbit key = P1^2; 表示的就是在後續使用中，key 可以代表 P1 口的第 3 位，也可以用 sbit key = P1.2; 表示。

bit

一個特殊的數據類型，用於定義位變量。

取值範圍：只能是 0（假）或 1（真）

注意：

bit 是 Keil C51 編譯器的擴展類型，並非標準 C 語言的一部分

主要用於 8051 單片機編程

示例：

bit flag;       // 定義一個位變量flag
bit led_state;  // 定義一個表示LED狀態的位變量

延時函數（模塊化）

delay.c

#include "reg52.h"

// 假設使用11.0592MHz晶振，STC89C52RC單片機
// 此函數由STC-ISP延時函數生成器生成

/**
 * @brief 微秒級延時函數
 * @param us 延時微秒數，範圍：0~65535
 */
void delay_us(unsigned int us)
{
    unsigned int i;
    while(us--)
    {
        i = 2;
        while(i--);
    }
}

/**
 * @brief 毫秒級延時函數
 * @param ms 延時毫秒數，範圍：0~65535
 */
void delay_ms(unsigned int ms)
{
    unsigned int i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 112; j++);  // 11.0592MHz下約1ms的循環
}

delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

// 函數聲明
void delay_ms(unsigned int ms);  // 毫秒級延時
void delay_us(unsigned int us);  // 微秒級延時

#endif

外部中斷

初始化配置→編寫中斷服務函數 → 中斷觸發與執行

一、初始化配置

EA：總中斷允許位（=1 允許總中斷）
EX0：INT0 中斷允許位（P3.2
EX1：INT1 中斷允許位（P3.3

void External0_Init(void) {
    IT0 = 1;  // 設置INT0為下降沿觸發方式
    EX0 = 1;  // 使能INT0中斷
    EA = 1;   // 開總中斷
}

觸發方式選擇（IT0 = 0 低電平觸發，= 1 下降沿觸發）如果不進行選擇的話就是低電平觸發

二、編寫中斷服務函數

void External0_ISR(void) interrupt 0 {
    // 假設連接在P2.0引腳的LED，每次中斷翻轉其狀態
    P2 ^= 0x01;
}

外部中斷函數後綴是INT0 interrupt 0

注意INT1 中斷的中斷號是 2（interrupt 2

關於定時器

初始化定時器 → 編寫中斷服務函數 → 啓動定時器

一、初始化定時器

使用 TMOD 寄存器設置工作模式

常用模式：

模式 1：16 位定時器 / 計數器

模式 2：8 位自動重裝載

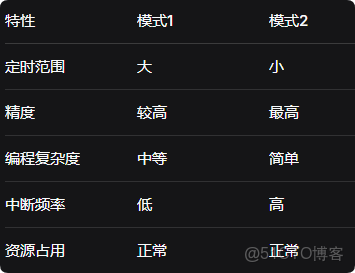

模式比較

51單片機學習筆記（2）——51單片機簡介_數據_04

根據晶振頻率和所需定時時間計算初值
裝入 THx 和 TLx 寄存器

開總中斷：EA = 1
開定時器中斷：ETx = 1
設置優先級 (可選)：PTx = 0/1

二、編寫中斷服務函數

模式一

T：想要的定時時間（單位：秒）
fosc：晶振頻率（單位：Hz）
12：因為 51 單片機默認每個機器週期 = 12 個時鐘週期
定時時間公式：T = (2^N - 初值) × 12 /fosc

模式 1 (16 位) 初值計算：

初值 = 65536 - (T × fosc) / 12

示例：晶振 12MHz，定時 50ms

初值 = 65536 - (50000 × 12000000) / 12 = 15536
TH0 = 15536 / 256;
TL0 = 15536 % 256;

void Timer0_ISR(void) interrupt 1 {
    // 1. 重裝載初值(模式1需要)
    TH0 = (65536 - 初值) / 256;
    TL0 = (65536 - 初值) % 256;

    // 2. 執行定時任務
    // ...

    // 3. 設置標誌位(可選)
    timer_flag = 1;
}

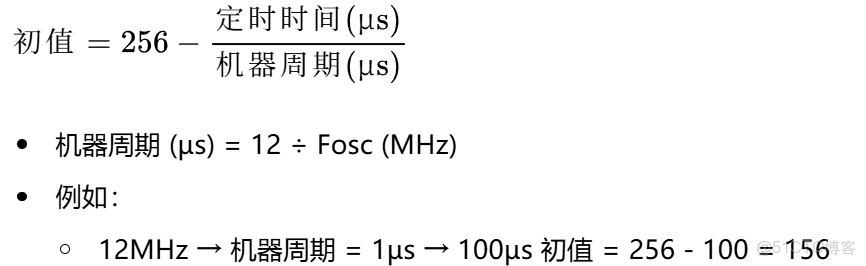

模式二

自動重裝載（8位）

8位模式下，初值高八位和低八位相同，即TH0=TL0=初值

51單片機學習筆記（2）——51單片機簡介_#嵌入式硬件_05

// 定時器0初始化函數
void Timer0_Init(void) {
    TMOD &= 0xF0;   // 清除定時器0的模式（低4位）
    TMOD |= 0x02;   // 配置定時器0為模式2（8位自動重裝載）
    TH0 = 156;      // 設置自動重裝載的初值（高8位）
    TL0 = 156;      // 設置初始計數的初值（低8位）
    ET0 = 1;        // 使能定時器0中斷
    EA = 1;         // 使能總中斷
    TR0 = 1;        // 啓動定時器0
}

三、啓動定時器

TRx = 1;  // 啓動定時器

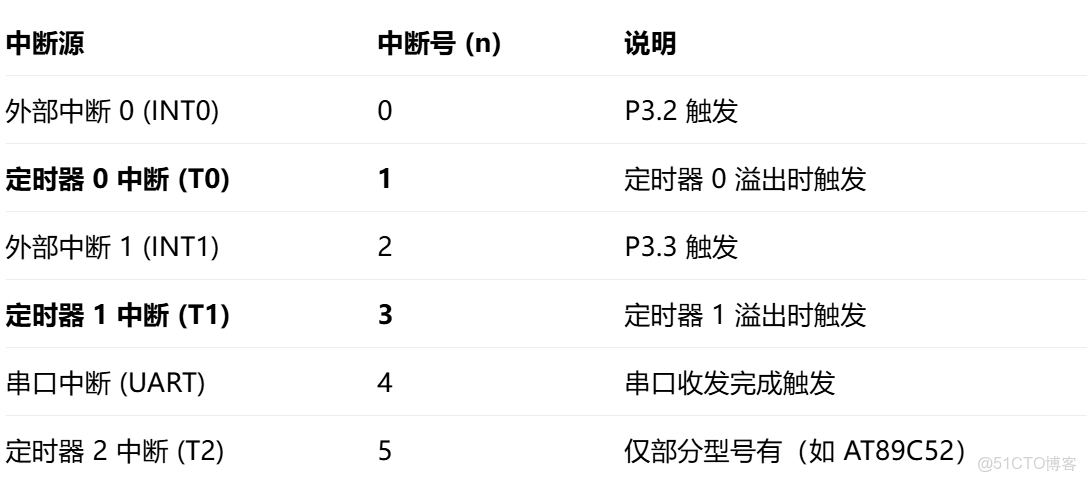

關於中斷與段號

51單片機學習筆記（2）——51單片機簡介_#嵌入式硬件_06

中斷注意

“中斷內部不能執行時間超過 100ms，否則循環不能完成”

核心邏輯：中斷的高優先級會搶佔 CPU，若 ISR 耗時過長，會導致主循環 / 關鍵任務 “得不到 CPU 資源”，要麼被頻繁打斷無法推進，要麼因中斷延遲 / 丟失導致數據異常，最終表現為 “循環不能完成”。

串口通信

什麼是串口

串口對應的就是並口

要傳遞信息，兩器件之間需要共地

核心通信參數（“波特率” 是關鍵）

串口通信前，收發雙方必須約定好以下 4 個參數（參數不匹配會導致通信失敗）：

波特率（Baud Rate）：數據傳輸的 “速度”，單位是 bps（bit per second，每秒傳輸的 bit 數）。常見值：9600bps、115200bps（最常用，約 11.5KB/s）、460800bps。類比：波特率就像 “説話速度”，雙方必須語速一致，否則一方説太快，另一方聽不清。
數據位（Data Bits）：每次傳輸的 “有效數據位數”，通常是 8 位（1 個字節）。比如要傳字符 “a”（ASCII 碼 0x61，二進制 01100001），就用 8 位數據位傳輸。
停止位（Stop Bits）：每傳輸完一個 “數據幀” 後，加 1~2 個 bit 的 “停止位”，用於標識 “一幀數據結束”。常見值：1 位停止位（默認）、2 位停止位（用於傳輸可靠性要求高的場景，如工業控制）。
校驗位（Parity Bit）：可選參數，用於 “檢查數據是否傳錯”（糾錯機制）。常見類型：無校驗（None，最常用）、奇校驗（Odd）、偶校驗（Even）。比如 8 位數據位 + 奇校驗：8 個數據 bit 的 “1” 的個數是偶數，就加 1 個 “1” 使總個數為奇數；若傳輸後 “1” 的個數不對，説明數據出錯。

數據低位先發（對於串口）

舉例

如果數據是0x55（0101 0101）

那麼在波形圖中顯示應該是 1010 1010（從小往大看）

擴展

代碼流程
硬件初始化 → 發送數據 → 接收數據

初始化流程（以方式 1 為例）
方式 1 是最常用的：8 位異步通信，波特率可變（由定時器 1 溢出率決定）。

1、初始化步驟：
設置 SCON：

SM0 = 0, SM1 = 1 → 方式 1
REN = 1 → 允許接收
其餘位（SM2、TB8、RB8）可置 0

SCON = 0x50;  // 0101 0000

2、設置波特率（用定時器 1，方式 2 自動重載）：

晶振頻率 fosc 已知（如 11.0592MHz）
波特率公式：(波特率 = \frac{2^{SMOD}}{32} \times
\frac{fosc}{12 \times (256 - TH1)})
例：波特率
9600，fosc=11.0592MHz，SMOD=0：(TH1 = 256 - \frac{fosc}{32 \times 12
\times 波特率})(TH1 = 256 - \frac{11059200}{32 \times 12 \times 9600}
= 0xFD)

TMOD |= 0x20; // 定時器1 方式2
TH1 = 0xFD;   // 波特率9600
TL1 = 0xFD;
TR1 = 1;      // 啓動定時器1

開啓中斷（可以選擇）：

ES = 1; // 串口中斷允許
EA = 1; // 總中斷允許

發送數據流程
（1）查詢方式

void UartSendByte(unsigned char dat)
{
    SBUF = dat;       // 寫入要發送的數據
    while(TI == 0);   // 等待發送完成
    TI = 0;           // 軟件清零發送標誌
}

void UartSendString(unsigned char *str)
{
    while(*str)
    {
        UartSendByte(*str++);
    }
}

（2）中斷方式

unsigned char sendBuf[100];
unsigned int sendLen = 0;
unsigned int sendIndex = 0;

void UartSendString_IT(unsigned char *str)
{
    sendLen = 0;
    while(str[sendLen]) sendLen++;
    sendIndex = 0;
    SBUF = str[sendIndex++]; // 先發第一個字節
    TI = 0;
    ES = 1; // 允許串口中斷
}

void UartIsr(void) interrupt 4
{
    if(TI)  // 發送中斷
    {
        TI = 0;
        if(sendIndex < sendLen)
        {
            SBUF = sendBuf[sendIndex++];
        }
        else
        {
            ES = 0; // 發送完成，關閉中斷
        }
    }
    if(RI)  // 接收中斷
    {
        RI = 0;
        // 處理接收數據
    }
}

接收數據流程
（1）查詢方式

unsigned char UartRecvByte(void)
{
    while(RI == 0); // 等待接收完成
    RI = 0;         // 清標誌
    return SBUF;    // 返回接收到的數據
}

（2）中斷方式

unsigned char recvByte;

void UartIsr(void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        recvByte = SBUF; // 讀取數據
        // 在這裏處理接收到的數據
    }
}

數碼管

宏定義——>管段與位選——>顯示緩衝區初始化——>數據更新函數——>動態掃描——>

宏定義

#define seg_sel P0  // 段選端口
#define dig_sel P2  // 位選端口

管段與位選

對於共陰極共陽極數碼管一般有不同的管段
比如以下就是一個共陰極數碼管管段

unsigned char code seg_code[] = {
    0x3F, 0x06, 0x5B, 0x4F, 0x66,  // 0-4
    0x6D, 0x7D, 0x07, 0x7F, 0x6F,  // 5-9
    0x40,  // - 10
    0x00   // 全滅 索引11
};

以下是一個八位共陰極數碼管的位選，用於進行動態掃描

unsigned char code dig_code[] = {
    0xFE, 0xFD, 0xFB, 0xF7, 0xEF, 0xDF, 0xBF, 0x7F
};

顯示緩衝區初始化

//初始化
unsigned char disp_buf[8] = {0, 0, 0, 0, 0, 0, 0, 0}; //初始設置，根據你的段碼控制
//比如{0，0，10，0，0，10，0，0}表示00-00-00

數據更新函數

依據具體情況書寫，就是一個格式的規定
比如説這是一個時鐘的顯示更新00-00-00

unsigned char hour = 0, minute = 0, second = 0;
void update_display()
{
    // 將時間變量轉換為數碼管顯示索引
    disp_buf[0] = hour / 10;      // 小時十位
    disp_buf[1] = hour % 10;      // 小時個位
    disp_buf[3] = minute / 10;    // 分鐘十位
    disp_buf[4] = minute % 10;    // 分鐘個位
    disp_buf[6] = second / 10;    // 秒鐘十位
    disp_buf[7] = second % 10;    // 秒鐘個位
    // disp_buf[2]和[5]固定為10，顯示橫槓"-"
}

它的主要作用

動態掃描

一般情況下用延時進行顯示，但是主要還是使用定時器中斷來控制

延時函數

void display_with_delay(void)
{
    unsigned char i;

    for(i = 0; i < 8; i++)
    {
        dig_sel = 0xff;           // 關閉所有數碼管
        seg_sel = seg_code[disp_buf[i]];  // 送段選數據
        dig_sel = dig_code[i];    // 送位選數據
        DelayMS(2);               // 延時2ms顯示
    }
}

void main()
{
    while(1)
    {
        display_with_delay();     // 數碼管顯示
        check_keys();             // 按鍵檢測
        // 其他任務...
    }
}

定時器中斷

void timer0_int(void) interrupt 1
{
    static unsigned char i = 0;//0-7位選
   //在這裏添加你需要的變量或者flag

    // 重裝定時器初值
    TL0 = (65536 - 2000) % 256;   // 2ms定時
    TH0 = (65536 - 2000) / 256;

    // 數碼管掃描

        dig_sel = 0xff; 0   // 關閉所有位選，消除數碼管拖影
        seg_sel = seg_code[disp_buf[i]]; // 送段選數據
        dig_sel = dig_code[i]; // 送位選信號
 			 if(++i >= 8) i = 0;
	//一般會需要實現一些功能比如按鍵
	update_display();  //所以會有數碼管段顯示的更新
}

void main()
{
    // 定時器初始化
    TMOD = 0x01;
    TL0 = (65536 - 2000) % 256;
    TH0 = (65536 - 2000) / 256;
    TR0 = 1;
    ET0 = 1;
    EA = 1;

    while(1)
    {
        check_keys();             // 按鍵檢測
        // 其他任務...
    }
}

lcd1602

“|”按位或運算
| 數據部分：0010 0000
| 控制部分：0000 0100
|最終結果：0010 0100

關於指令碼

二進制位：第7位第6位第5位第4位第3位第2位第1位第0位
LCD1602指令碼的位功能核心是“標識位定類型，控制位定操作”，按指令類型簡潔總結如下：
//瞭解就行

功能設置（0x20~0x2F）
標識位：位7-5=001
控制位：位4（DL：8/4位總線）、位3（N：2/1行顯示）、位2（F：5×10/5×7點陣）
顯示控制（0x08~0x0F）
標識位：位7-4=0000
控制位：位2（D：顯示開關）、位1（C：光標開關）、位0（B：光標閃爍）
輸入模式設置（0x04~0x07）
標識位：位7-3=00000
控制位：位1（I/D：光標左右移）、位0（S：屏幕是否移位）
光標/顯示移位（0x10~0x1F）
標識位：位7-4=0001
控制位：位3（S/C：顯示/光標移位）、位2（R/L：左右方向）
置DDRAM地址（0x80_0x9F/0xC00xDF）
標識位：位7=1
控制位：位6-0（A5-A0：顯示位置地址，第一行0x00_{0x1F，第二行0x40}0x5F）
置CGRAM地址（0x40~0x5F）
標識位：位7-6=01
控制位：位5-0（A5-A0：自定義字符存儲地址）
讀忙標誌
觸發：RS=0、RW=1
核心位：位7（BF：1=忙，0=空閒）+ 位6-0（當前地址）
寫/讀數據
寫：RS=1、RW=0（數據寫入DDRAM/CGRAM）
讀：RS=1、RW=1（從DDRAM/CGRAM讀取數據）

`RS`

用於控制 RS（寄存器模式）的位是最低位（第 0 位）

RS=0 → 命令模式（向 LCD 發送控制指令，如清屏、設置顯示模式等）；
0x04（00000100）：第 0 位 = 0 → RS=0（命令模式）

RS=1 → 數據模式（向 LCD 發送要顯示的字符數據，如 ‘A’、‘B’ 或字符串）。
0x05（00000101）：第 0 位 = 1 → RS=1（數據模式）

`E`

用於控制E（使能信號）的位是第2位

E=1（使能高電平）：用 |0x04 實現（0x04 二進制 00000100）
E=0（使能低電平）：用 &0xFB 實現（0xFB 二進制 11111011）

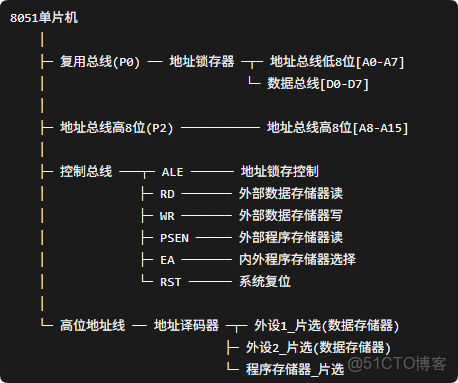

接口擴展

51單片機學習筆記（2）——51單片機簡介_數據_07

比如説74LS373是一種常見的“地址鎖存器”：解決總線分時複用問題

38譯碼器則是常見的“地址譯碼器”：將地址信號轉換為設備選擇信號

三總線

1.1 數據總線（DB - Data Bus）

寬度：8位雙向
端口：P0口
特點：分時複用（地址/數據）
負載能力：可驅動8個TTL負載

1.2 地址總線（AB - Address Bus）

寬度：16位（最大64KB尋址）
組成：
P0口：低8位地址（A0-A7）
P2口：高8位地址（A8-A15）
尋址範圍：0000H-FFFFH

1.3 控制總線（CB - Control Bus）

主要信號：

信號	全稱	功能描述
ALE	Address Latch Enable	地址鎖存使能，鎖存低8位地址
PSEN	Program Store Enable	程序存儲使能，讀取外部程序存儲器
EA	External Access	外部訪問使能，選擇內部/外部程序存儲器
RD	Read	外部數據存儲器讀使能
WR	Write	外部數據存儲器寫使能

EA

功能：程序存儲器選擇
EA = 1：先訪問內部ROM，超過4K後訪問外部ROM
EA = 0：只訪問外部程序存儲器

PSEN和RD

PSEN（自動讀指令）

程序存儲器訪問
用途：讀取指令代碼
時序：每個機器週期有效兩次
對應指令：所有指令取指週期

RD(受movx控制)

數據存儲器訪問
用途：讀取數據
時序：執行MOVX指令時有效
對應指令：MOVX A, @DPTR 等

重要區別：
PSEN訪問程序空間(64KB)
RD訪問數據空間(64KB)
兩者獨立，地址空間重疊但通過不同信號區分

WR （受movx控制）

數據存儲器寫入
用途：向外部數據存儲器或外設寫入數據
時序：執行MOVX寫指令時有效
對應指令：MOVX @DPTR, A 或 MOVX @Ri, A

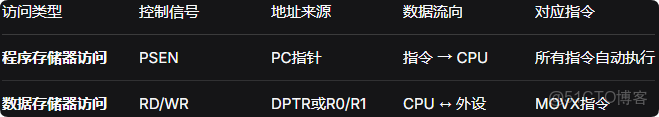

MOVX指令與控制信號的對應關係

MOVX指令：用於訪問外部數據存儲器

讀外部數據存儲器
MOVX A, @DPTR ; 產生RD信號
;寫外部數據存儲器
MOVX @DPTR, A ; 產生WR信號

讀外部程序存儲器(自動)

執行任何指令時，PSEN自動有效

51單片機學習筆記（2）——51單片機簡介_數據_08

接口芯片

74LS273
7432並
38譯碼器（）
74ls373

代碼部分

擴展端口編程 = 地址定義 + 數據準備 + 時序控制

擴展端口地址定義

unsigned char xdata ADDR1 _at_ 0xFFFE;
unsigned char xdata ADDR2 _at_ 0xFFFD;
unsigned char xdata ADDR3 _at_ 0xFFFB;
unsigned char xdata ADDR4 _at_ 0xFFF7;

xdata 表示這是外部數據存儲器地址
at 指定具體的硬件地址
這些地址對應硬件譯碼器輸出的片選信號
功能重定義（提高可讀性）
相當於就是一個備註

#define seg_sel1 ADDR1  // 數碼管1段選
#define dig_sel1 ADDR2  // 數碼管1位選
#define seg_sel2 ADDR3  // 數碼管2段選
#define dig_sel2 ADDR4  // 數碼管2位選

數據準備部分

1、顯示數據緩衝區（相關顯示的初始化

// 原始數據存儲
unsigned char disp_buf1[8] = {2,0,2,5,1,1,1,8};
unsigned char disp_buf2[8] = {1,2,10,5,8,10,3,0};

// 數據處理示例
void process_data(void)
{
    // 時間數據轉顯示數據
    disp_buf1[0] = hour / 10;      // 時的十位
    disp_buf1[1] = hour % 10;      // 時的個位
    disp_buf1[2] = 10;             // 分隔符"-"
    disp_buf1[3] = minute / 10;    // 分的十位
    // ...
}

2、編碼轉換表

// 七段數碼管編碼（共陰極）
unsigned char code seg_code[] = {
    0x3F, // 0 - 00111111
    0x06, // 1 - 00000110
    0x5B, // 2 - 01011011
    // ...
    0x40  // - - 01000000
};

// BCD碼轉七段碼
unsigned char bcd_to_7seg(unsigned char bcd)
{
    return seg_code[bcd & 0x0F];  // 只取低4位
}

3、狀態數據的維護

// 系統狀態變量
unsigned char current_mode = 0;    // 當前模式
unsigned char blink_flag = 0;      // 閃爍標誌
unsigned char edit_position = 0;   // 編輯位置

// 數據有效性檢查
if(hour > 23) hour = 0;
if(minute > 59) minute = 0;

時序控制部分

延時
定時器延時
動態掃描時序
狀態機控制
按鍵消抖時序
定時器中斷時序

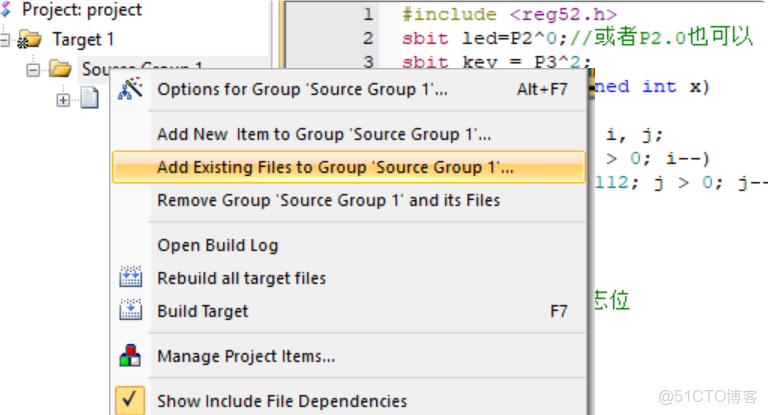

進行模塊化

單獨創建一個文件夾儲存模塊化文件

.c和.h，當需要是複製到相關文件夾下，在將其添加到列表

51單片機學習筆記（2）——51單片機簡介_#嵌入式硬件_09

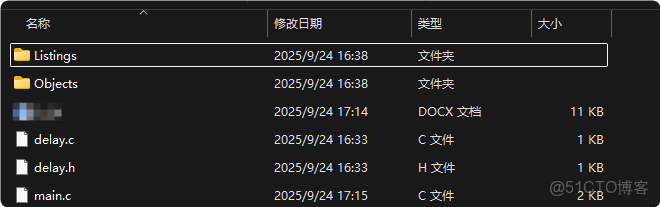

注意！！！！

一定要看是不是在一個路徑下面，否則很有可能找不到相關文件

51單片機學習筆記（2）——51單片機簡介_#嵌入式硬件_10

錯誤與警告

51單片機學習筆記（2）——51單片機簡介_初始化_11

有函數未被調用
WARNING LI6: UNCALLED SEGMENT， IGNORED FOR OVERLAY PROCESS

面對類似警告，是因為有的函數未被調用，可以不用理會，忽略就好了

本文章為轉載內容，我們尊重原作者對文章享有的著作權。如有內容錯誤或侵權問題，歡迎原作者聯繫我們進行內容更正或刪除文章。

博客 / 詳情
