平時在與大家交流過程中，發現大家在對於信道映射這一塊有點模糊不清，當然這個可能不影響問題的定位。例如經常出現的CCCH，DCCH這些有什麼區別，做了這麼多年協議，對這個一直傻傻分不清。在此借用這個機會總結學習下。
一：NR 信道映射

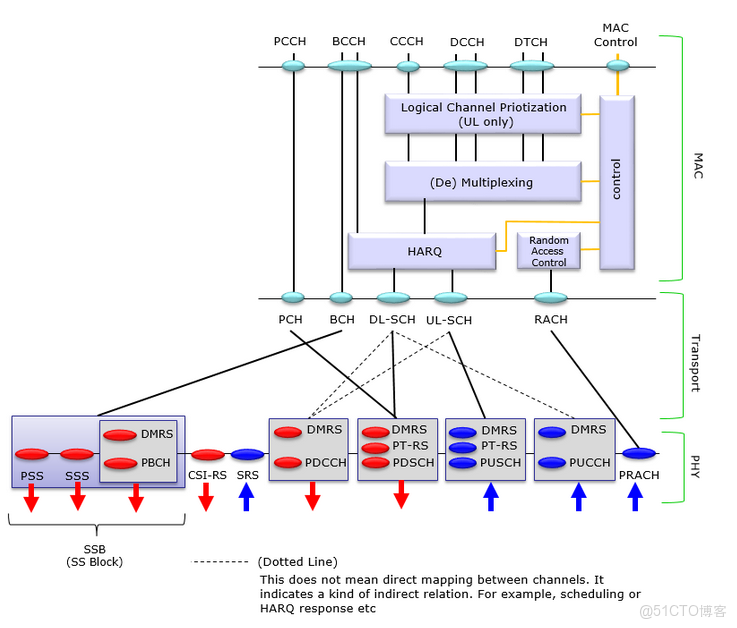

先借用http://www.sharetechnote.com/html/5G/5G_ChannelMapping.html 裏面的一張大圖：
從上面這張圖裏面，可以清洗的看見NR 裏面的邏輯信道-----傳輸信道-------物理信道之間的映射關係。
上面這張圖解析：
（1）在上行的信道映射中除了物理信號和隨機接入以外，信令和數據最終都是映射為UL-SCH傳輸信道的，也就是説UL-SCH承載的是SRB0/SRB1/SRB2/DRB的數據，進一步映射為PUSCH物理信道。
（2）PCCH映射為PCH，進而映射為PDSCH（不存在承載概念），而且MAC層沒有對PCCH數據進行處理，看起來是bypass。（不存在承載概念怎麼理解？？？）
BCCH除了MIB信息映射為BCH，進而映射為PBCH以外，其餘SIB都映射為DL-SCH，並最終映射為PDSCH（不存在承載概念），SIB信息有HARQ，但是這裏的HARQ跟我們理解的有一點不同，不期望從接收端等到任何的ACK/NACK響應。
CCCH（SRB0）、DCCH（/SRB1/SRB2）、DTCH（DRB）這三種信道映射為DL-SCH，並最終映射為PDSCH。
（3）隨機接入是在MAC層發起，沒有對應的邏輯信道。（Msg1、Msg2）。
每個信道都包含DMRS 參考信號（PRACH 除外）。但上面那張圖在MAC層沒有標明上下行。

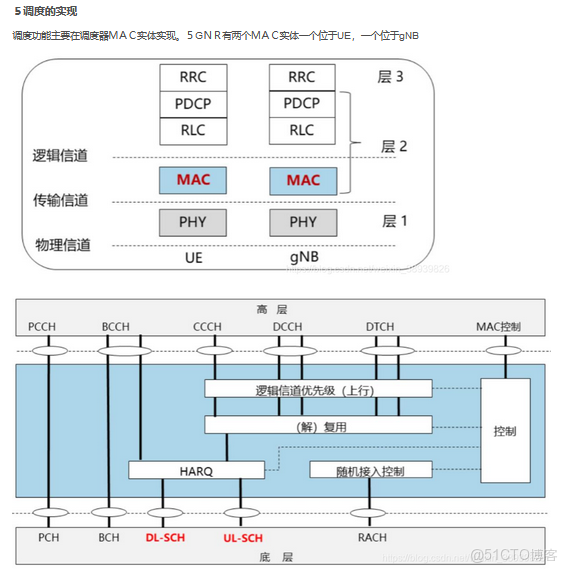

下面在來一張圖，在MAC層是怎麼具體做上下行映射的呢？

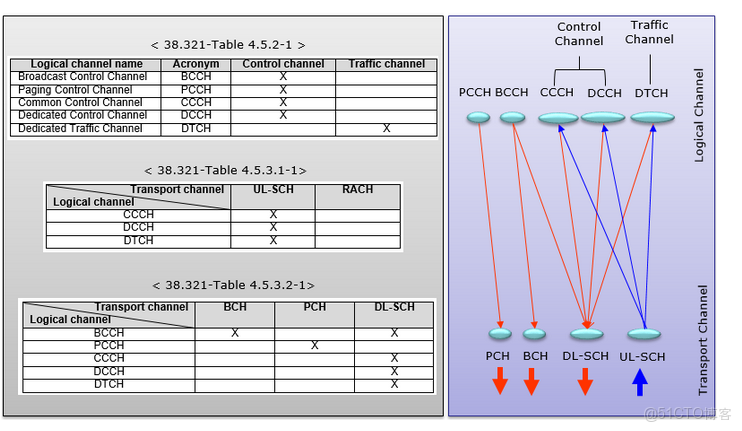

應該説下面這張圖是對上面圖的補充説明，細細品味。對左邊表格進行説明：
(1)從邏輯信道上來説：有四個邏輯控制信道PCCH 、BCCH、CCCH、DCCH，只有一個邏輯業務信道DTCH。PCCH 和BCCH毫無以為都是下行的控制信道。 那麼CCCH和DCCH 肯定就是上下行都用的控制信道。 DTCH 也肯定是上下行有用的業務信道。
(2)對上行而言：上行邏輯信道CCCH， DCCH，DTCH都映射到傳輸信道UL-SCH
(3)對下行而言：邏輯信道BCCH映射到傳輸信道DL-SCH和BCH，當然MIB和SIB一般不在同時發送，所以就不會同時映射。
邏輯信道PCCH映射到傳輸信道PCH
下行邏輯信道DCCH、CCCH、DTCH 都映射到DL-SCH。
(4) 因為CCCH上面，UL和DL都可以傳輸，所以就有了UL CCCH和DL CCCH這個説法。
二：LTE 信道映射

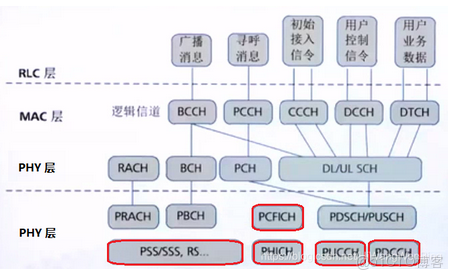

LTE 信道映射和NR基本類似。如下：
三：CCCH和DCCH區別
通過前面的介紹，CCCH和DCCH上下行都可以使用。那麼具體傳輸什麼呢？
BCCH：Broadcast Control CHannel. 傳輸廣播系統消息，大家都知道的MIB和SIB.
PCCH： 即尋呼控制信道（Paging Control Channel） 用於傳輸尋呼消息的下行信道。
在TD-SCDMA中，根據MAC提供數據傳送業務的不同，定義了一系列邏輯信道類型。邏輯信道可分為兩大類：傳輸控制平面信息的控制信道 和 傳輸用户平面信息的業務信道。而PCCH屬於CCH（控制信道）的一種。
CCCH (Common Control Channel)：CCCH用來建立RRC連接或者一個SRB(Signaling Radio Bearer)，CCCH也用作RRC重建過程。SRB0映射到CCCH。
DCCH (Dedicated Control Channel)：DCCH用來承載雙向的信令。一般需要兩個DCCH信道，一個承載SRB1，一個承載SRB2。
SRB 1：SRB1用來承載RRC信令和高優先級的NAS信令。
SRB 2：SRB2適用於承載低優先級NAS信令的RRC消息。低優先級的信令在SRB2建立前先通過SRB1發送。
DTCH，專用業務信道。
例如Msg3就在UL CCCH上傳輸。 Msg4就在DL CCCH上傳輸。 至於msg1、msg2因為不會傳輸到rlc, 只是MAC處理，所以談不上邏輯信道。
Msg4裏面會攜帶SRB1的建立，那麼Msg5就會在UL DCCH上傳輸了。後續接入過程中的RRC重配，NAS消息就都在UL DCCH和DL DCCH上傳輸了。

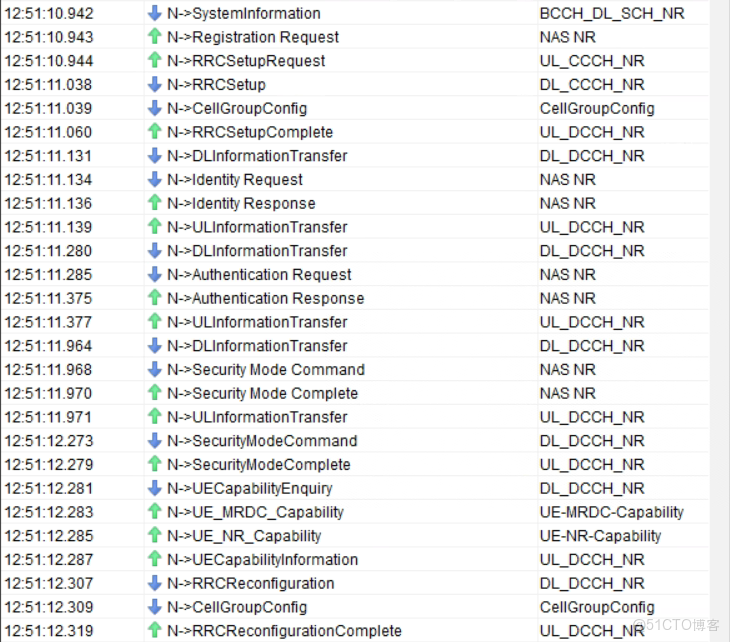

下面給兩個例子：

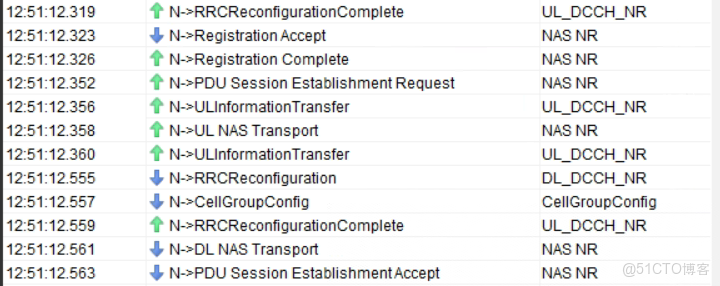

Msg3裏面的RRC setupReq 就在UL CCCH。 Msg4裏面的RRC setup就在DL CCCH。往後就都走DCCH，直到PDU session建立完成。 後面開始做業務就在DTCH了。

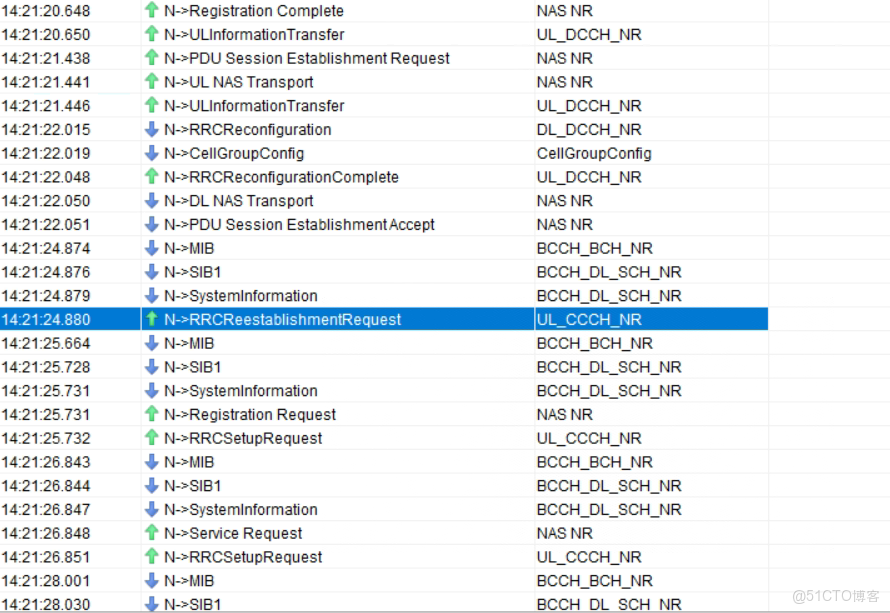

可以看到RRC 重建也在UL CCCH上傳輸。
