CT相關醫療設備原理介紹，以及中外自制作品思路賞析

• X光檢測器：

• 最簡單：增感屏+相機
• 高端一點：牙醫膠片
• 再高端一點：IP板+二手CR機器

• 最高逼格+最geek：逆向工程DR平板
• X Ray 源：

• 最簡單：2x2-A 整流管
• 高端一點：牙醫X光管
• 最高逼格：X射線探傷源/商用X光球管
• 屏蔽方式
• X Ray 檢測器

• 參考資料集中區

X光檢測器：

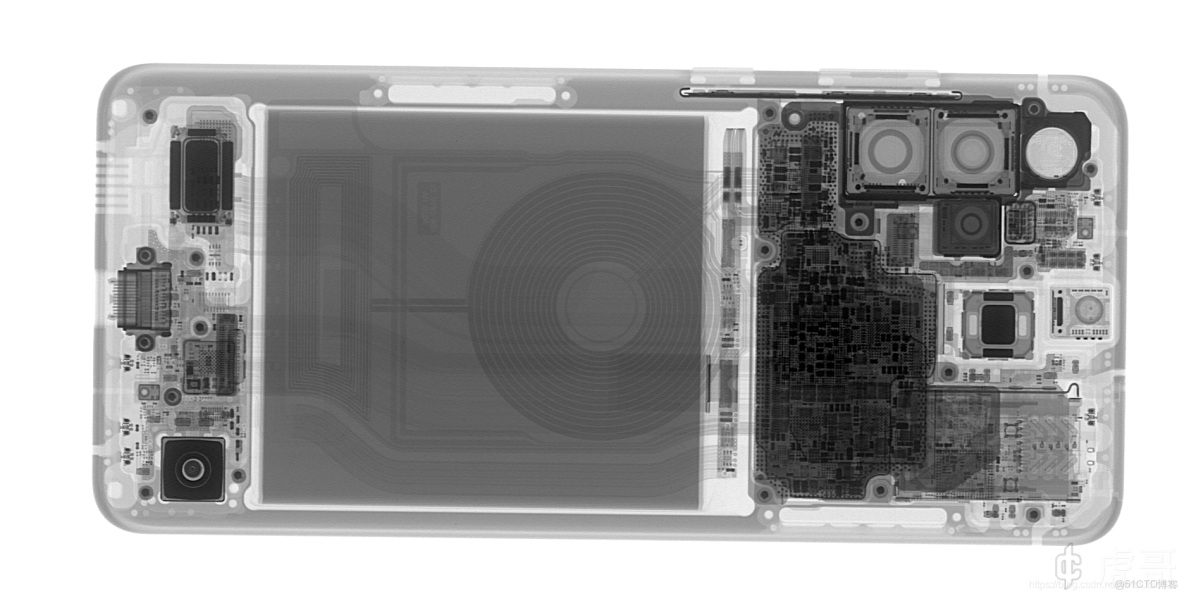

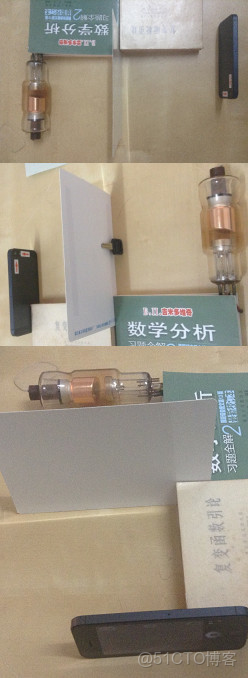

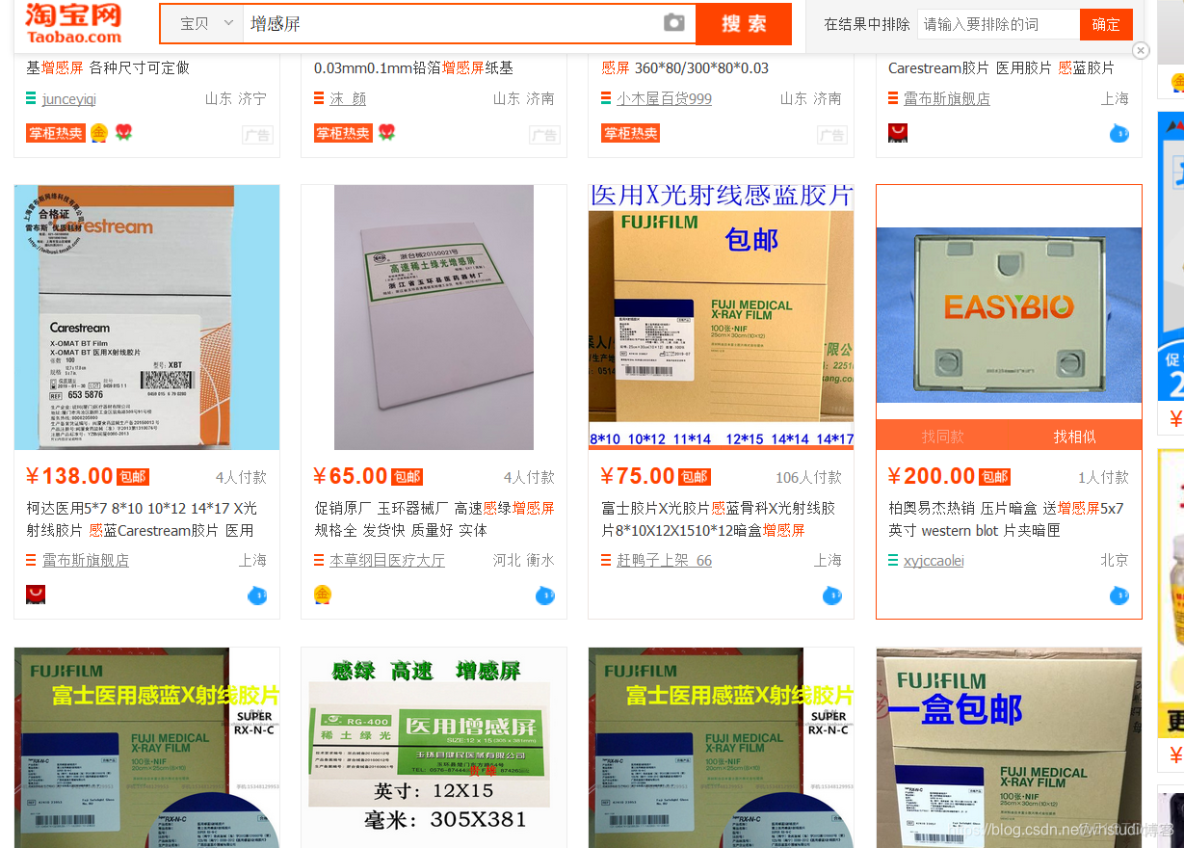

最簡單：增感屏+相機

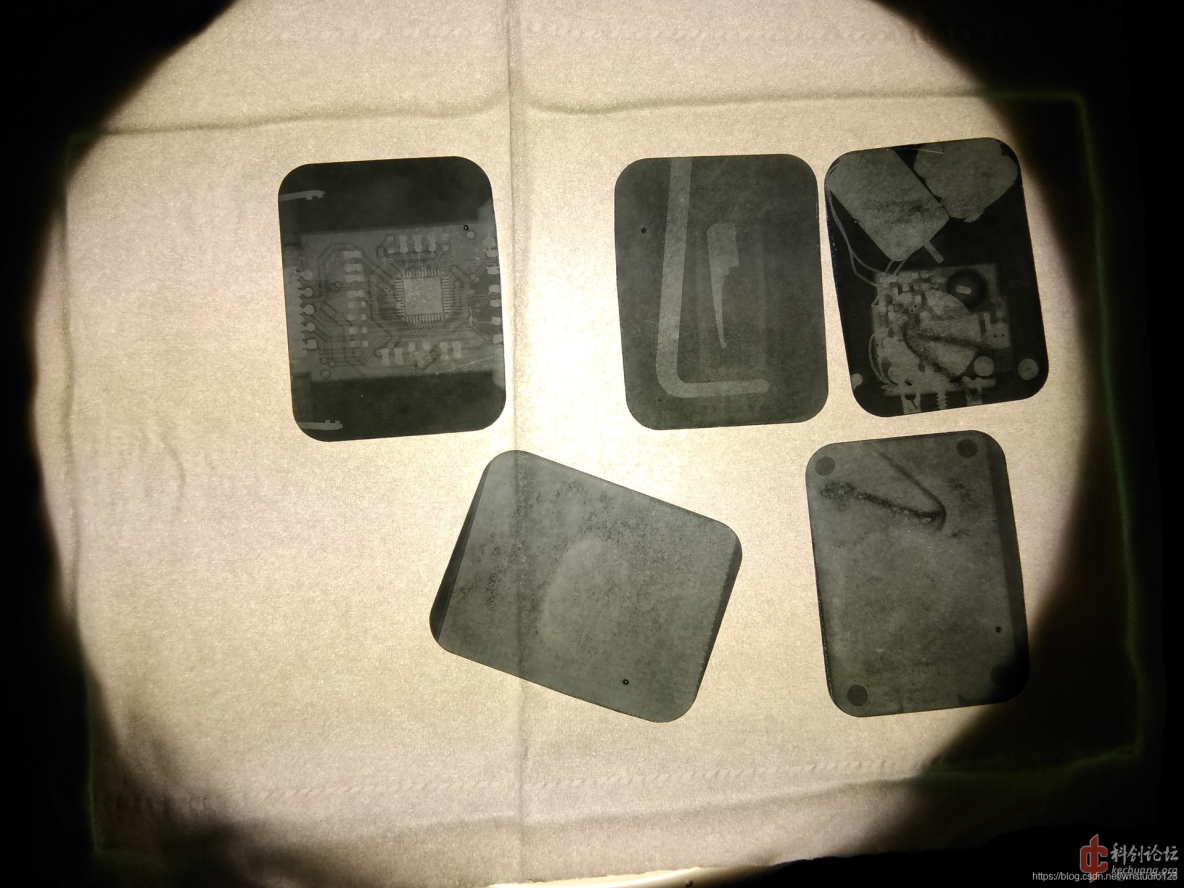

高端一點：牙醫膠片

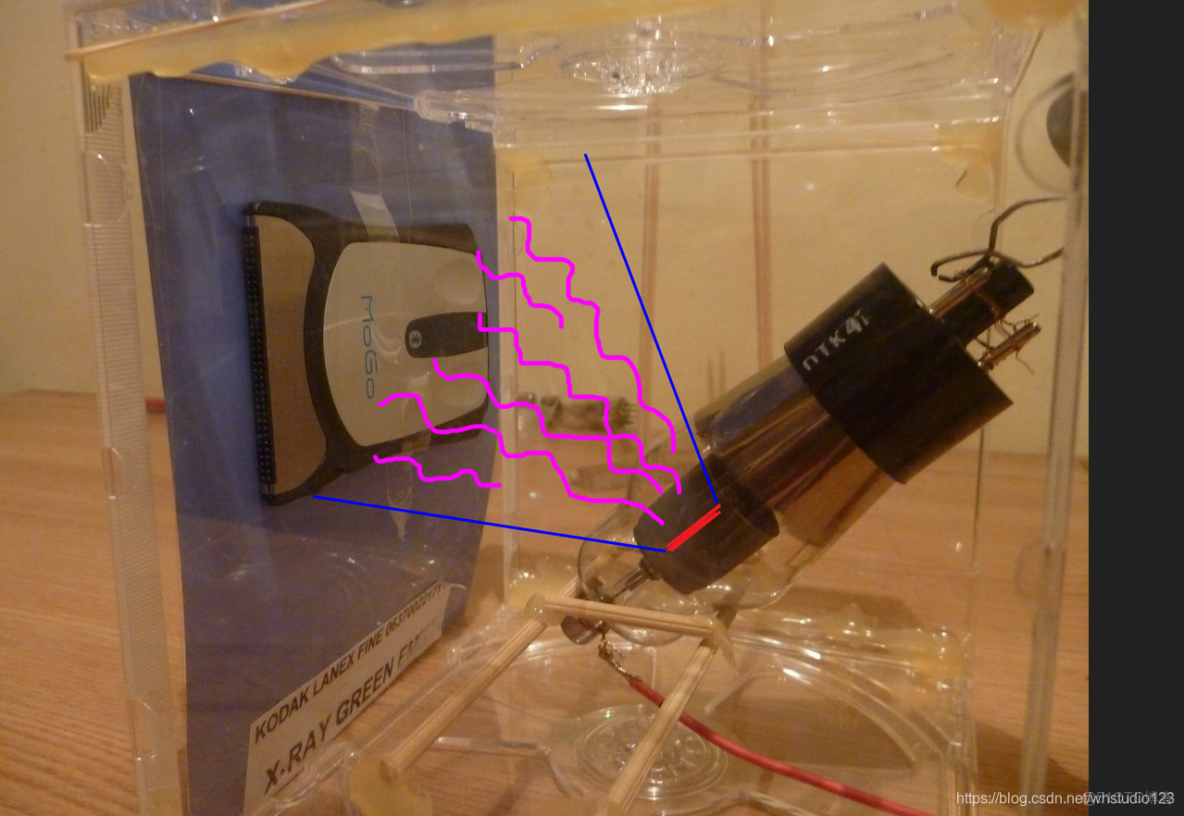

DIY X光機：
https://kc.kexinshe.com/t/82394

再高端一點：IP板+二手CR機器

CR的發明，第一次徹底取代了膠片，使得X射線攝影真正走上了大規模數字化的歷程（就早期嘗試而言，CT其實更早）。CR的原理，就是用IP板感光，相當於膠片。但是不用拿藥水沖洗，而是使用激光照射IP板。被激光照射後，IP板上感受了X射線的地方會發出微弱的光，這種光的波長與激光不同，因此可以選擇性的濾掉激光，只觀察被激發出來的光。激光束很細，在IP板上掃描，掃到一個點，用光電倍增管放大光電信號，記錄一個點。激光掃完1000萬個點，就能得到一張1000萬像素的圖像。被X光照射過的IP板，再用強光照射，可以擦除所有的影像，重複使用。

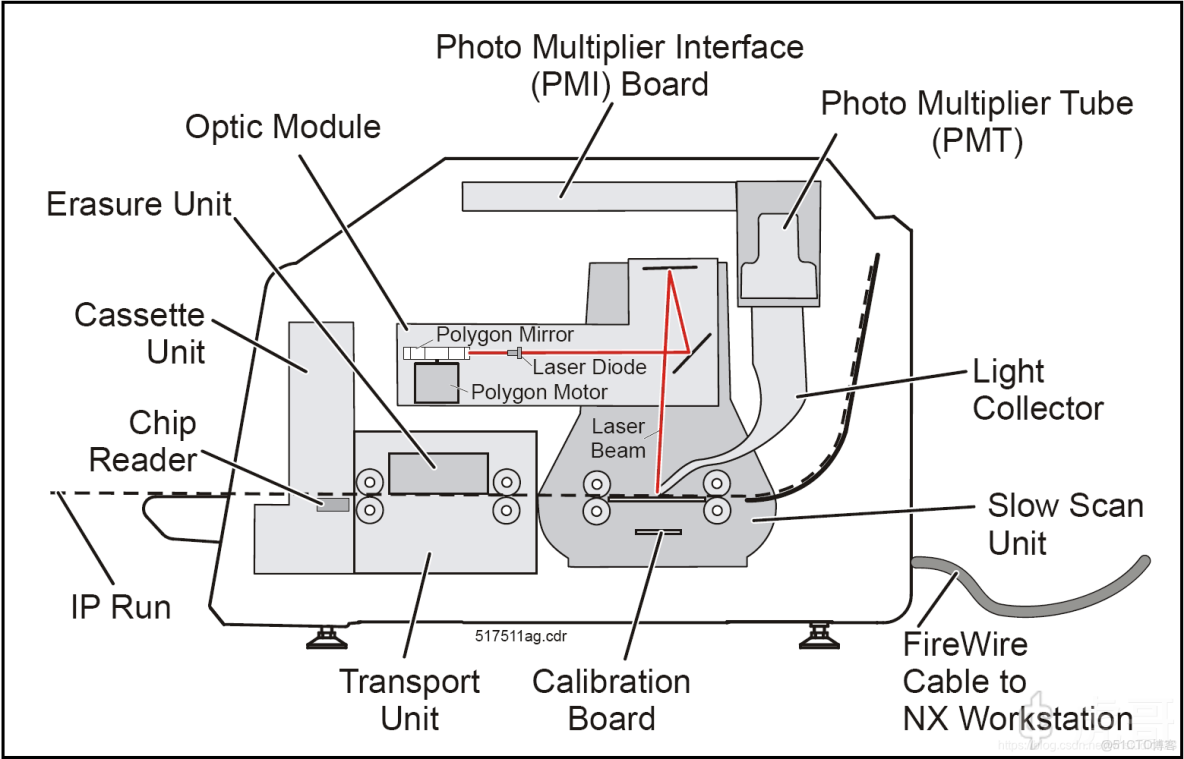

下圖是CR讀取器的原理圖，紅色部分是激光束，它在IP板上做X軸方向掃描（行掃），滾輪帶動IP板做Y方向運動（場掃）。光纖束把全部的激發光導入光電倍增管放大和數字化。

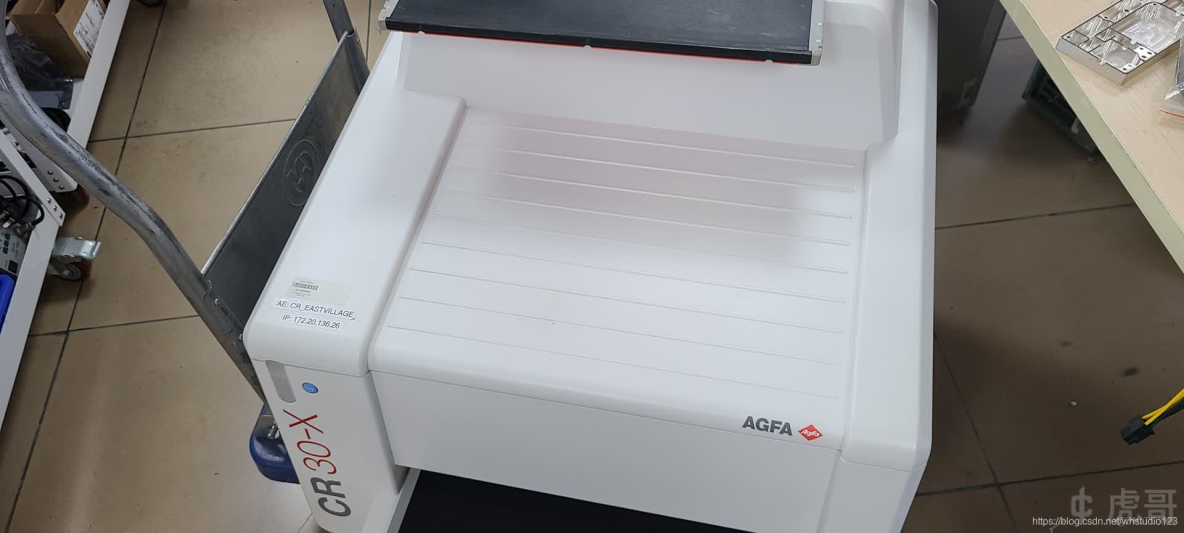

一台CR機器長這個樣子：

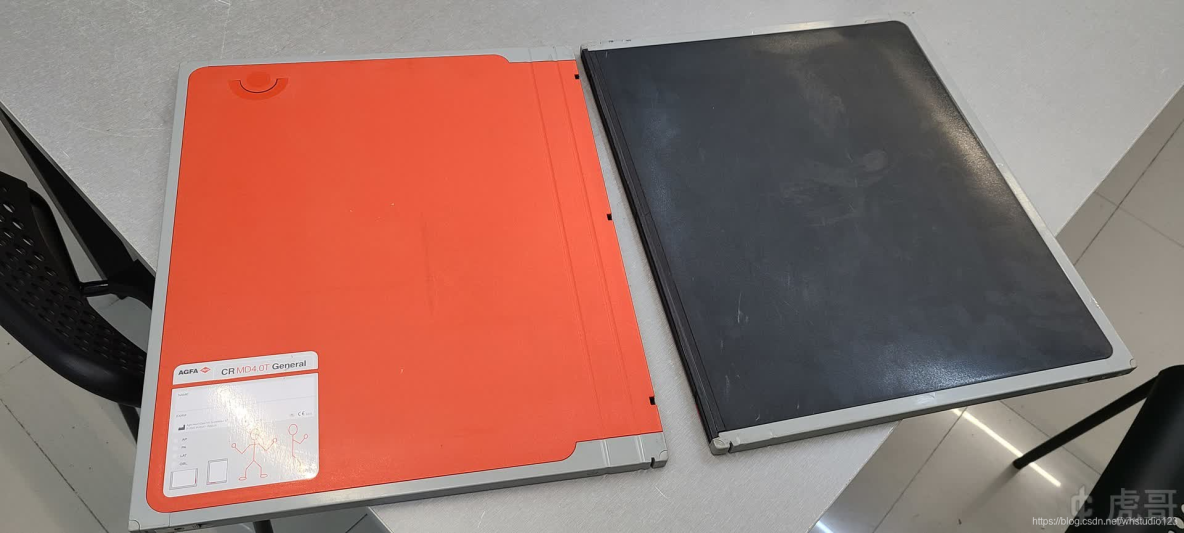

配套的IP板長這個樣子：

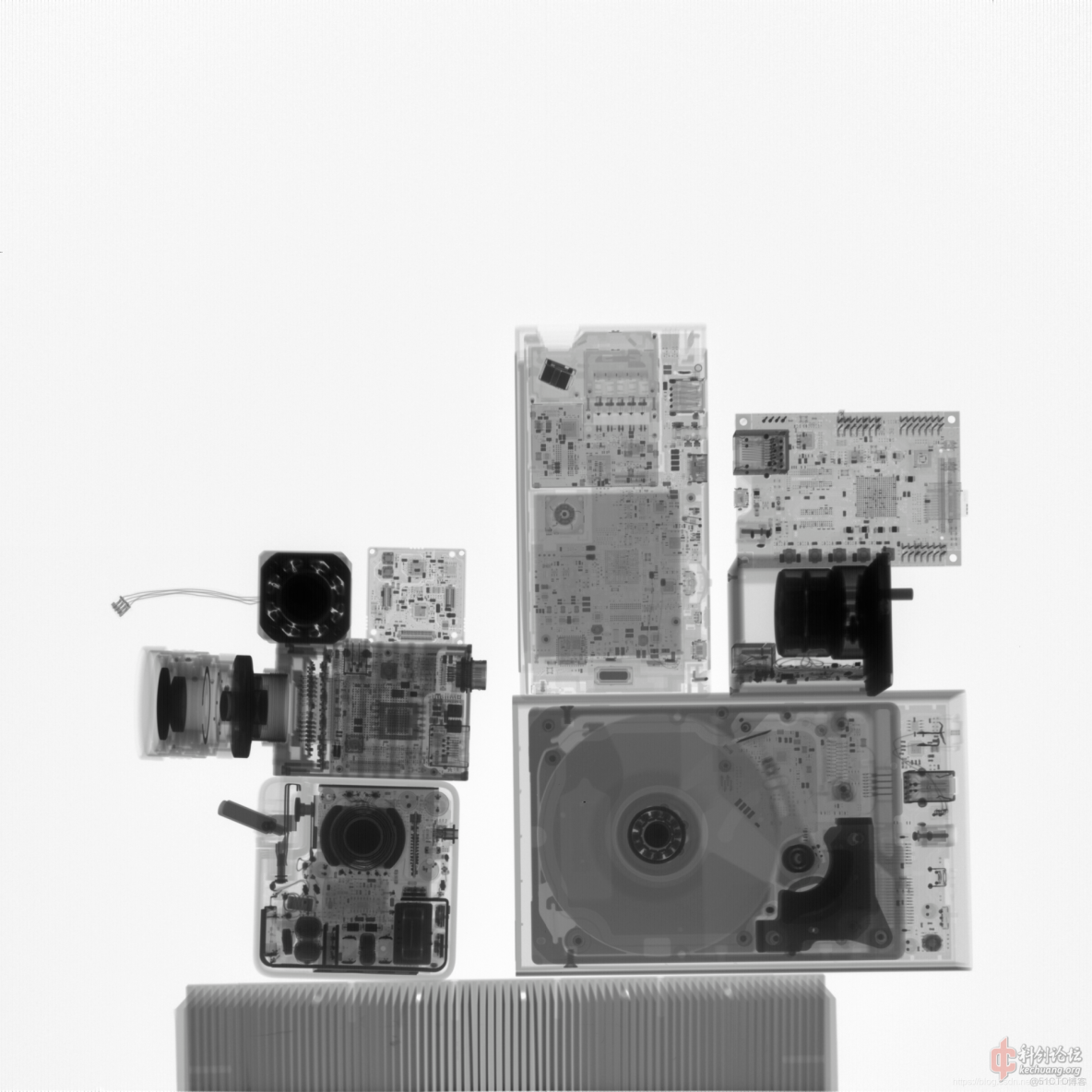

拍攝出來的X光片這個樣子：

最高逼格+最geek：逆向工程DR平板

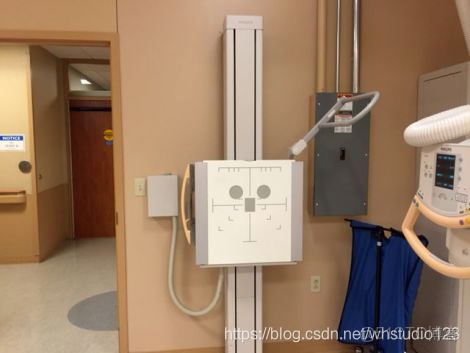

就是這玩意裏面的

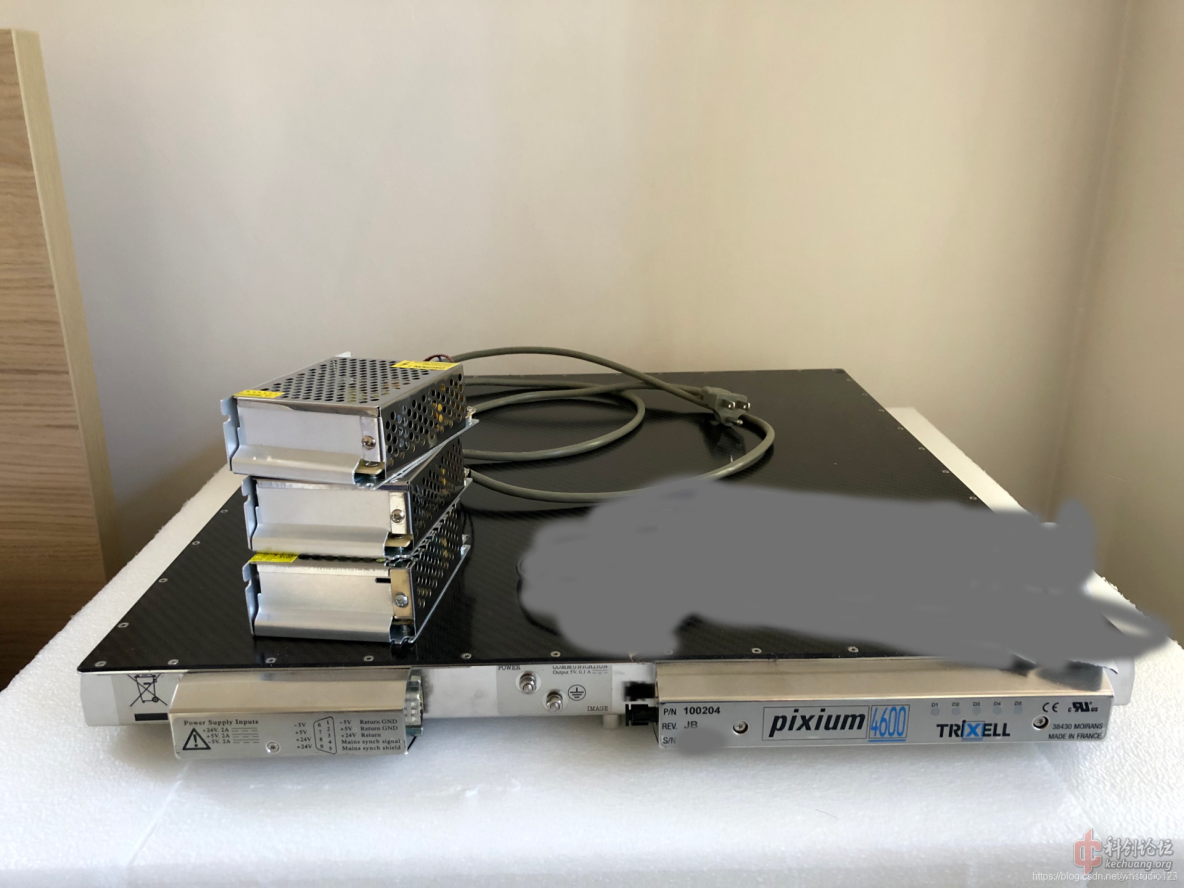

實物：

搜索的話查這些會比較符合：

Trixell Pixium 4600

Trixell Pixium

DR平板探測器

平板探測器

細節請看：
數字X射線成像 - 逆向一台X射線平板探測器
https://kc.kexinshe.com/t/85709

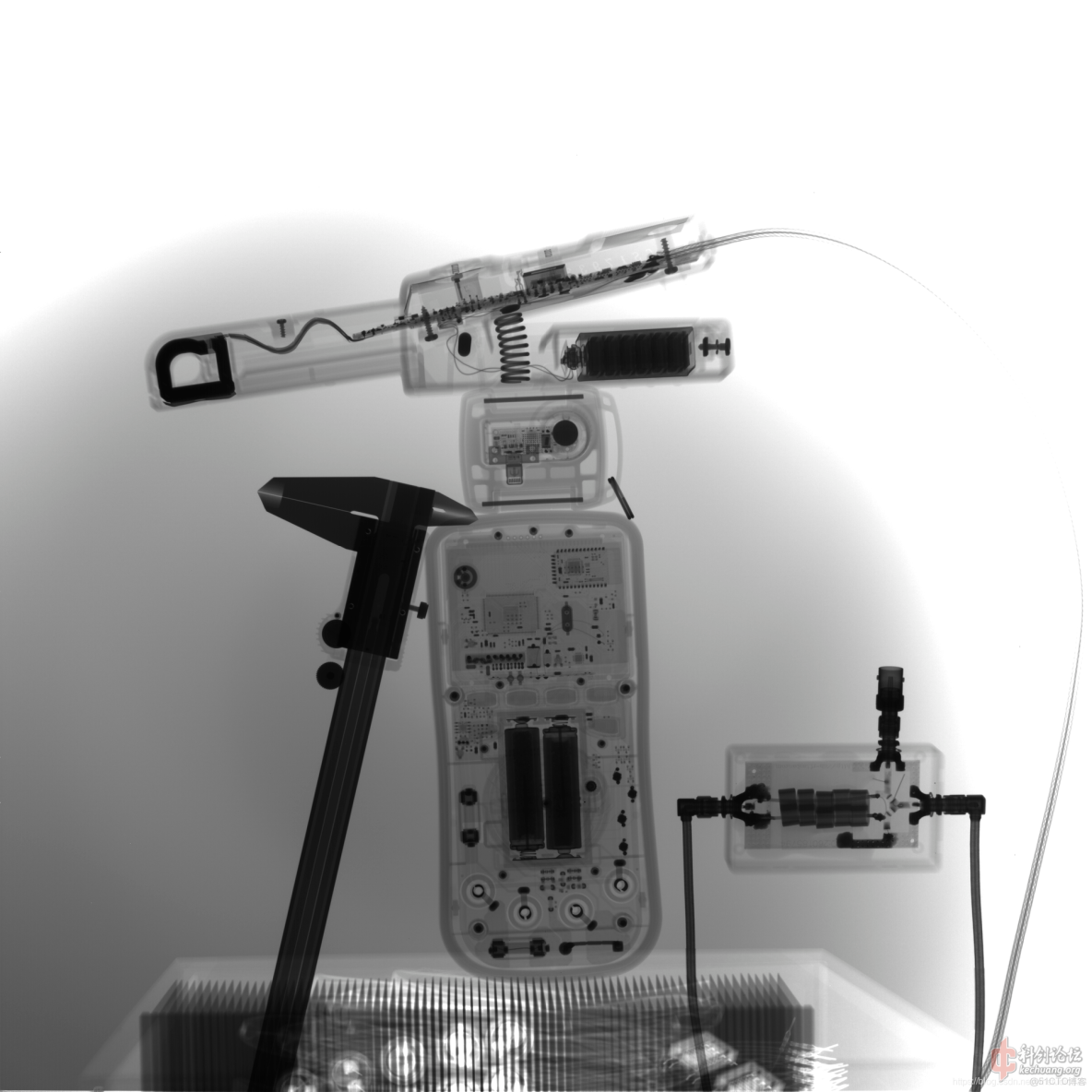

來欣賞一下圖片：

值得一提的是，本文在發佈的時候，鹹魚上還有幾家在賣同款的DR平板，價格在15000左右。ebay上面賣的更加的貴。本人覺得賣一個少一個，如果真的有需要，趁早買下來哈哈。

X Ray 源：

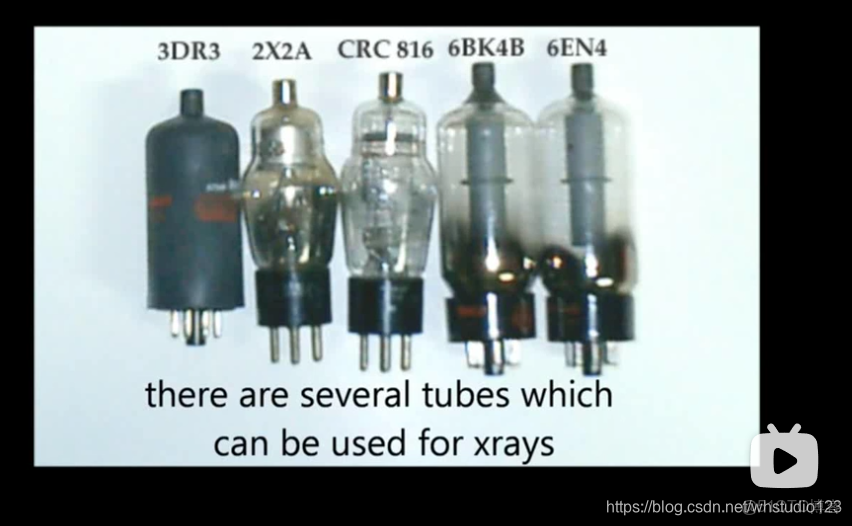

最簡單：2x2-A 整流管

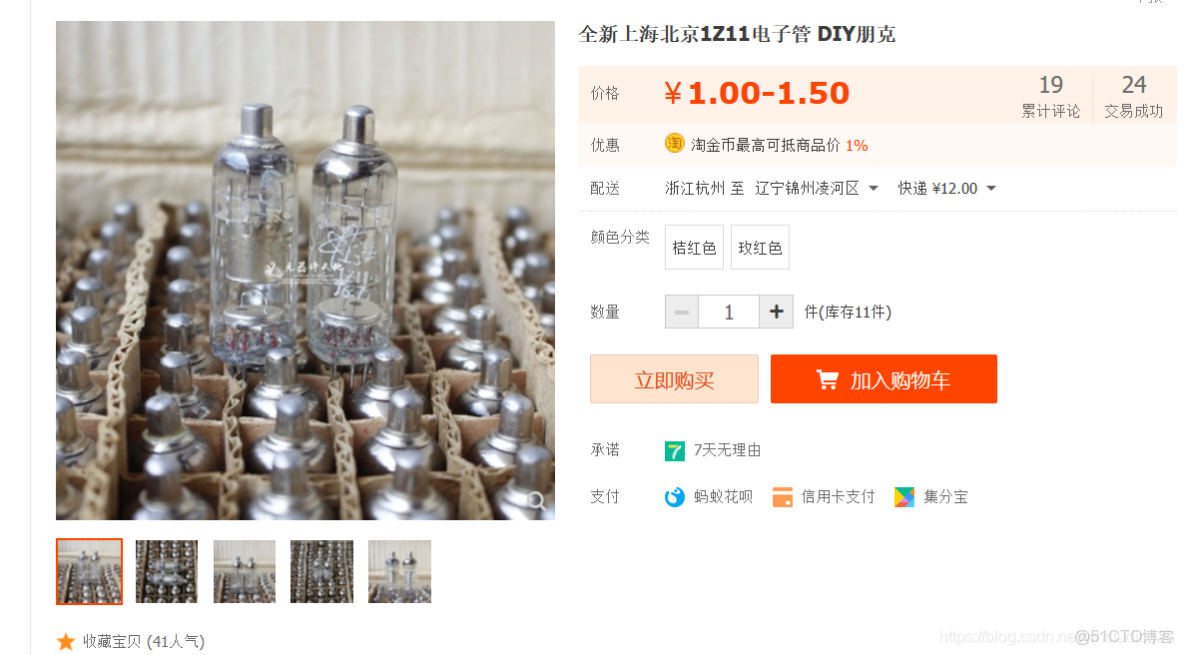

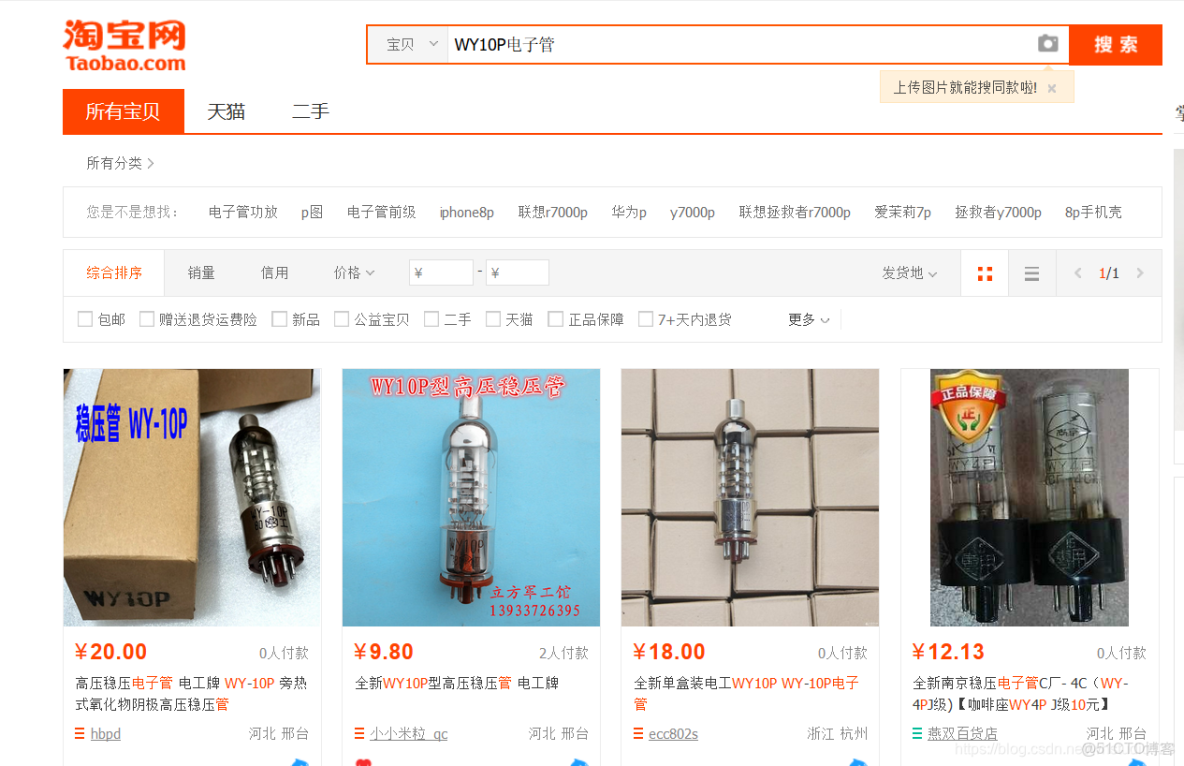

有一些教程説1Z11和WY10P也可以

高端一點：牙醫X光管

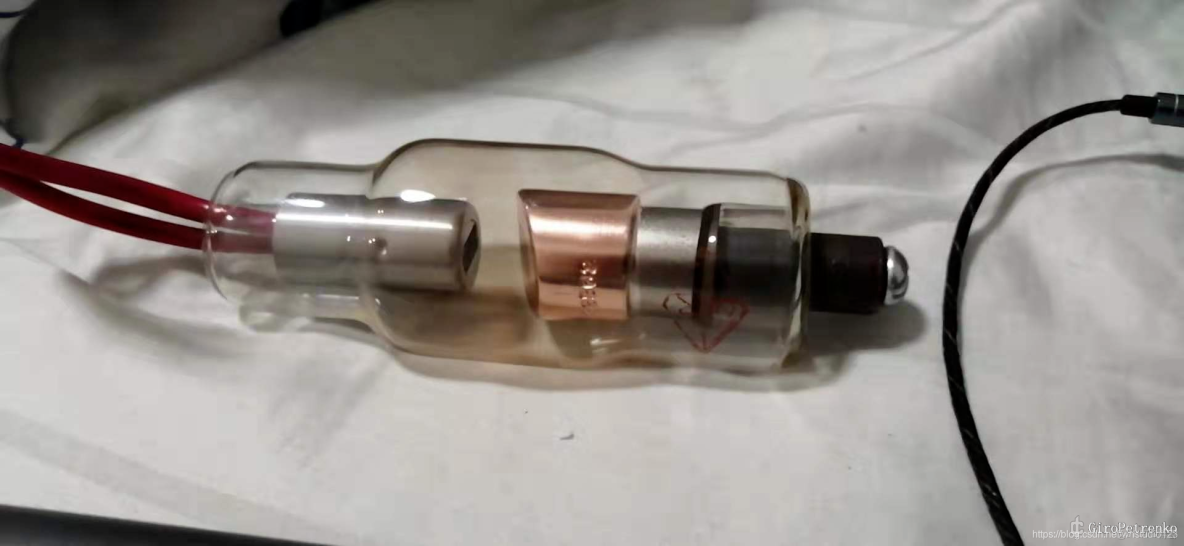

長這個樣子：現在不好買了，但綜合考慮想辦法弄一個是最好的選擇

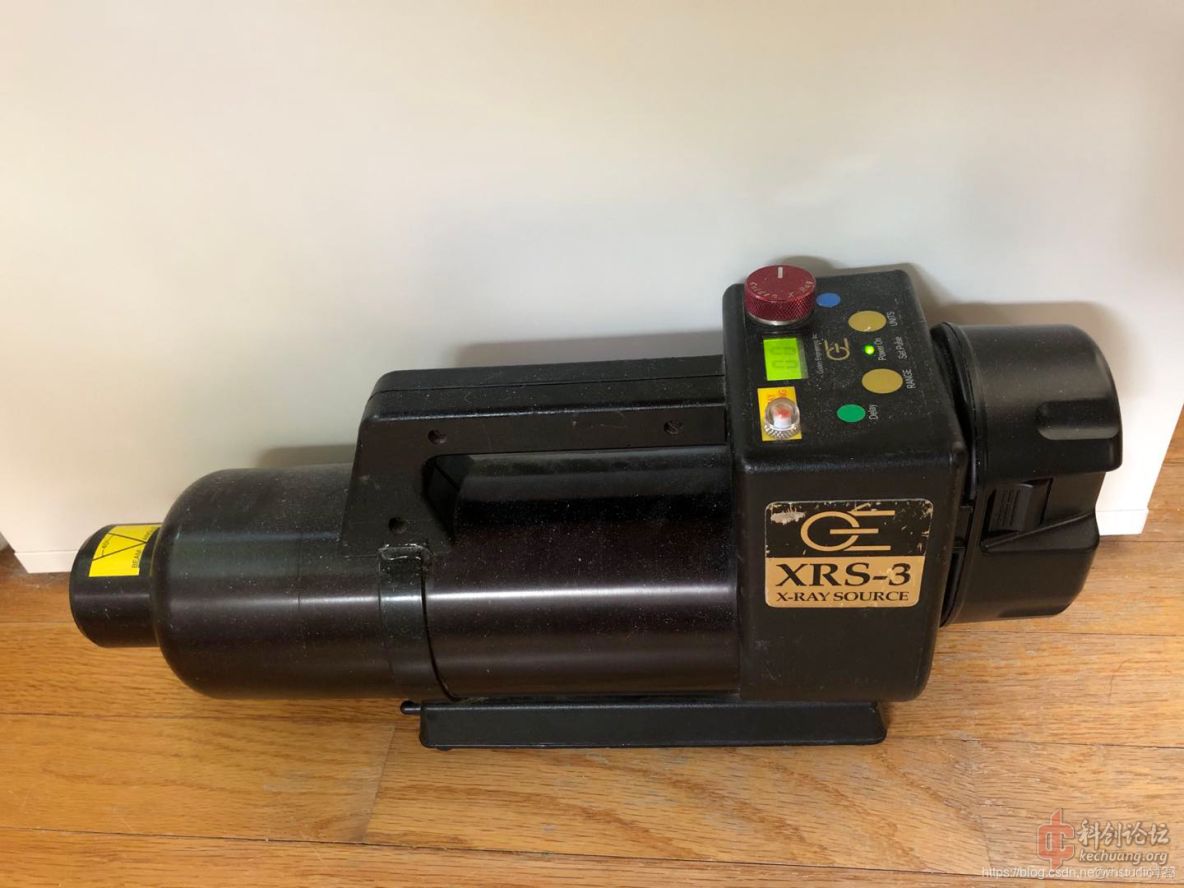

最高逼格：X射線探傷源/商用X光球管

屏蔽方式

常用的防護裝置是鉛。鉛板可在淘寶上購買，根據厚度，尺寸等等價格變化很大。作者使用的1mm鉛板參考價格約100RMB。

根據Radpro calculator給出的數據，60kV，1mA的射線管在5米處能夠檢測到67mSv/hr的輻射，而使用1mm的鉛板進行屏蔽後可有效把輻射降至3.8mSv/hr。當然，距離也是很好的防護方式。即使沒有屏蔽，只要跑到500米開外輻射即可降至1uSv/hr。

X Ray 檢測器

雖然蓋革計數器無法有效檢測X射線的當量，佩戴一台蓋革計數器也是十分推薦的。普通型號如J304，J305，SBM-20等等在高強度的X射線下容易“爆表”。在此推薦SI3BG這款前蘇聯蓋革計數管，此管專為高量程設計。直對X射線管也給出了103mSv/hr的數據。

參考資料集中區

X射線數字成像-愛克發AGFA-CR30X拆解參觀：
https://kc.kexinshe.com/t/86597

X射線攝影套件（預售）：
https://kc.kexinshe.com/t/85094

X-Rays with the 2x2A：
https://adammunich.com/x-rays-with-the-2x2a/

簡易X射線攝影教程
https://kc.kexinshe.com/t/84979

=一種簡易低成本X射線數字成像系統的實踐=
https://kc.kexinshe.com/t/53937

【X-ray】在家中利用真空管制作x光機(x射線)併成像
https://www.bilibili.com/video/BV1wE411T7CJ/?spm_id_from=333.788.recommend_more_video.0

數字X射線成像 - 逆向一台X射線平板探測器
https://kc.kexinshe.com/t/85709
