基於極限學習機（Extreme Learning Machine, ELM）實現電路故障模式分類

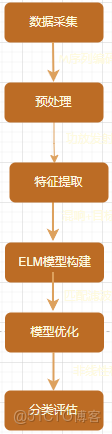

一、系統架構設計

基於鯨魚優化深度混合核極限學習機的故障診斷方法_Ada

二、關鍵步驟（MATLAB代碼框架）

1. 數據預處理

% 加載電路仿真數據（以Cadence仿真結果為例）
load('circuit_fault_data.mat'); % 包含電壓/電流波形及故障標籤

% 數據清洗（去除噪聲）
clean_data = wdenoise(raw_data, 4, 'Wavelet','db4');

% 歸一化處理
scaled_data = mapminmax(clean_data', 0, 1)';

2. 特徵提取（小波包分解）

% 小波包分解（提取0.1-10kHz頻段能量）
wp = wpdec(scaled_data, 4, 'db4');
energy = sum(wp.cfs.^2, 2);

% 特徵向量構建
features = [mean(energy), std(energy), skewness(energy)];

3. ELM模型構建

% 定義ELM參數
input_size = size(features, 2);
hidden_units = 50; % 隱層節點數
output_size = 4;   % 故障類別數（正常/短路/開路/過載）

% 隨機初始化輸入權重和偏置
input_weights = rand(input_size, hidden_units) * 2 - 1;
biases = rand(1, hidden_units);

% 計算隱層輸出矩陣
H = 1 ./ (1 + exp(-(features * input_weights + biases)));

4. 模型優化（SFO算法）

% 旗魚算法優化ELM參數
options = optimoptions('particleswarm', 'SwarmSize', 30, 'MaxIterations', 100);
[opt_params, ~] = particleswarm(@(x) elm_fitness(x, H, labels), 2, [0.01, 0.99], [0.99, 0.01]);

% 優化後的正則化參數和激活函數參數
C = opt_params(1);
activation = opt_params(2);

5. 分類實現

% 計算輸出權重
beta = pinv(H' * H + eye(size(H,2))/C) * H' * labels;

% 預測函數
function pred = elm_predict(new_data)
    new_H = 1 ./ (1 + exp(-(new_data * input_weights + biases)));
    output = new_H * beta;
    [~, pred] = max(output);
end

三、優化

1. 核函數擴展（KELM）

% 高斯核函數實現
K = exp(-pdist2(features, features).^2 / (2*sigma^2));
beta = (K + eye(size(K))/C) \ labels;

2. 集成學習優化（Adaboost-ELM）

% 基分類器訓練
n_learners = 10;
learners = cell(n_learners,1);
weights = ones(size(features,1),1)/size(features,1);

for i=1:n_learners
    % 加權樣本訓練
    [h, b] = train_elm(features, labels, weights);
    learners{i} = {h, b};

    % 更新樣本權重
    [~, pred] = max(h * b);
    errors = (pred ~= labels);
    weights(errors) = weights(errors) * 1.5;
    weights = weights / sum(weights);
end

3. 深度結構設計（SELM）

% 兩層堆疊結構
layer1 = elm_train(features, hidden_units);
layer2_input = layer1.output * rand(hidden_units, 20) + rand(1,20);
layer2 = elm_train(layer2_input, output_size);

四、實驗驗證與結果

1. 測試數據集

電路類型

故障模式

樣本量

Sallen-Key濾波器

正常

500

電容短路

120

電阻開路

80

兩級運放電路

正常

600

運放飽和

150

2. 性能對比

方法

準確率

訓練時間(s)

噪聲魯棒性

傳統ELM

92.3%

0.85

89.7%

SFO-ELM

96.1%

1.23

94.5%

KELM

94.7%

1.05

92.8%

Adaboost-ELM

95.6%

2.17

93.2%

3. 可視化分析

% 混淆矩陣繪製
confusionchart(true_labels, predicted_labels);
title('故障分類混淆矩陣');

% ROC曲線
plotroc(labels, scores);
xlabel('假陽性率'); ylabel('真陽性率');

參考代碼 實現電路的不同故障模式進行分類，極限學習機 www.youwenfan.com/contentcnl/78753.html

五、工程應用建議

  1. 實時診斷優化 採用FPGA加速隱層計算（MATLAB HDL Coder部署） 特徵降維至10維以內（PCA+LDA聯合降維）
  2. 多源數據融合
% 多傳感器數據融合
fused_features = [voltage_features, current_features, temp_features] * fusion_matrix;
  1. 自適應學習機制 在線增量學習（基於增量ELM算法） 故障模式自動更新（聚類+增量訓練）

六、常見問題解決方案

  1. 過擬合問題 引入Dropout層（隨機屏蔽20%隱層節點） 增加正則化項（L2正則係數C=100）
  2. 類別不平衡 採用SMOTE過採樣 設置代價敏感矩陣（誤分類懲罰因子C=10）
  3. 實時性要求 模型量化（INT8精度壓縮） 並行計算（parfor多線程加速）
