一、項目背景：無菌注射劑灌裝生產線的通訊困境

在工業自動化領域的醫藥無菌注射劑灌裝生產線中，某企業採用施耐德 HMI（Modbus RTU 協議）負責灌裝參數設定（如劑量 5ml±0.02ml）、設備操作監控，搭配西門子 S7-1500 PLC（Modbus TCP 協議）控制灌裝閥、無菌隔離艙、在線檢漏設備的運行。

兩者需實時協同：HMI 需向 S7-1500 PLC 下發灌裝劑量、灌裝速度（100 瓶 / 分鐘）、無菌艙壓力設定值（0.12MPa），S7-1500 PLC 需反饋實際灌裝劑量、設備運行狀態、檢漏結果（合格 / 不合格），以保障注射劑劑量精度與無菌安全。但因雙方採用不同總線協議，缺乏直接通訊通道，原有 “操作員在 HMI 記錄參數後手動錄入 PLC” 的銜接方式效率低下，日均因參數偏差導致的生產停滯達 2 次，單次停滯需廢棄整批藥液（約 2000 瓶），直接損失超 12 萬元。無菌注射劑生產作為醫藥行業的核心領域，是工業自動化中對無菌控制、劑量精度要求極高的前景行業（2025 年全球注射劑市場規模預計超 1800 億美元），對工業物聯網環境下數據的實時性、合規性提出了嚴苛標準（符合 GMP、FDA 21 CFR Part 11 要求）。

二、項目痛點

1. 協議異構阻斷灌裝控制：HMI 的 Modbus RTU 協議與 S7-1500 PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，灌裝參數需操作員每 15 分鐘在 HMI 記錄後，通過 PLC 編程軟件手動輸入，單次數據傳遞延遲超 20 分鐘，導致灌裝劑量控制偏差超 0.05ml，曾引發 1 批註射劑劑量不合格，報廢損失超 15 萬元；生產節拍從 100 瓶 / 分鐘降至 60 瓶 / 分鐘，日產能從 12 萬瓶降至 7.2 萬瓶，效率下降 40%。

2. 數據採集追溯斷層：原有系統無專用數據採集器，灌裝劑量、無菌艙壓力、檢漏合格率等關鍵工藝數據僅分別存儲於 HMI 本地（存儲週期 24 小時）與 PLC 內存，無法自動上傳至工業物聯網平台與 GMP 數據歸檔系統，審計追蹤時需人工整理紙質記錄，耗時超 60 小時，不符合 FDA 21 CFR Part 11 對 “電子數據不可篡改、可追溯” 的要求，面臨監管部門整改風險。

3. 工業環境適應性差：生產線位於無菌潔淨區（Class 100），傳統 RS485 轉以太網模塊防護等級低（IP20）、不耐受潔淨區的濕熱滅菌（温度 121℃、濕度 100%），日均通訊中斷 1-2 次，每次中斷需停產消毒並重啓設備，恢復耗時超 4 小時，單日減少有效生產時間約 8 小時，損失產能超 4.8 萬瓶。

4. 設備負載超限引發安全風險：嘗試通過第三方軟件實現數據轉發，導致 HMI 觸控響應延遲超 3 秒（CPU 負載升至 89%）、S7-1500 PLC CPU 負載達 85%，超出安全運行閾值（HMI≤80%、PLC≤75%），引發灌裝閥開關延遲，導致部分瓶體漏液，漏液率從 0.1% 升至 0.8%，額外增加清潔與物料損失成本超 6 萬元 / 月。

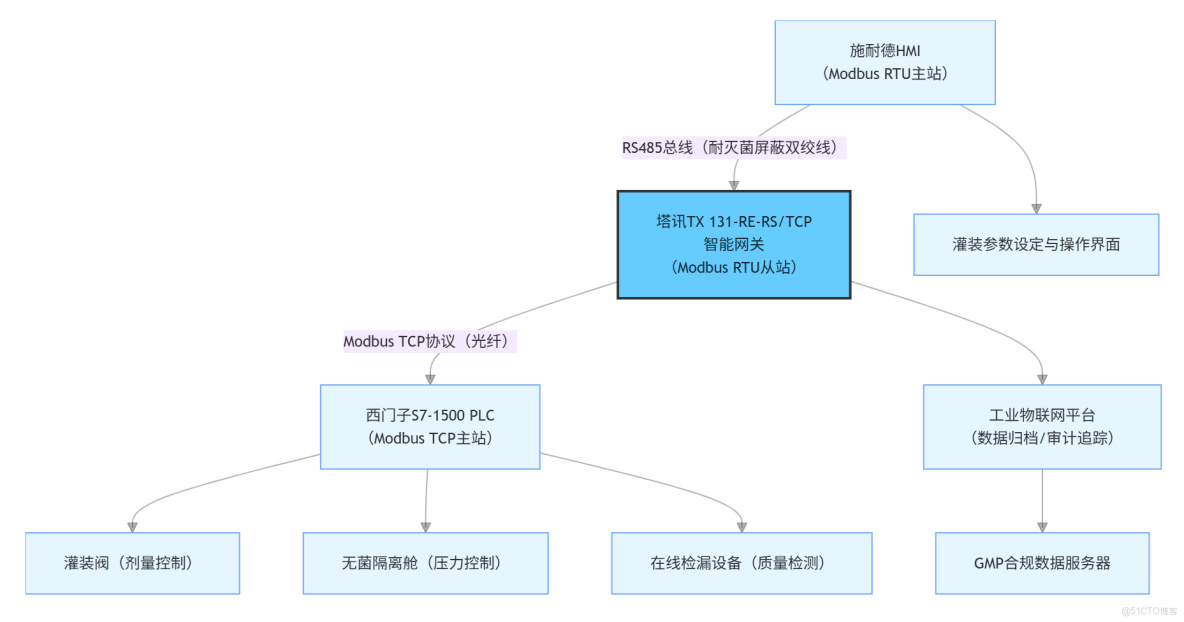

三、系統結構拓撲圖

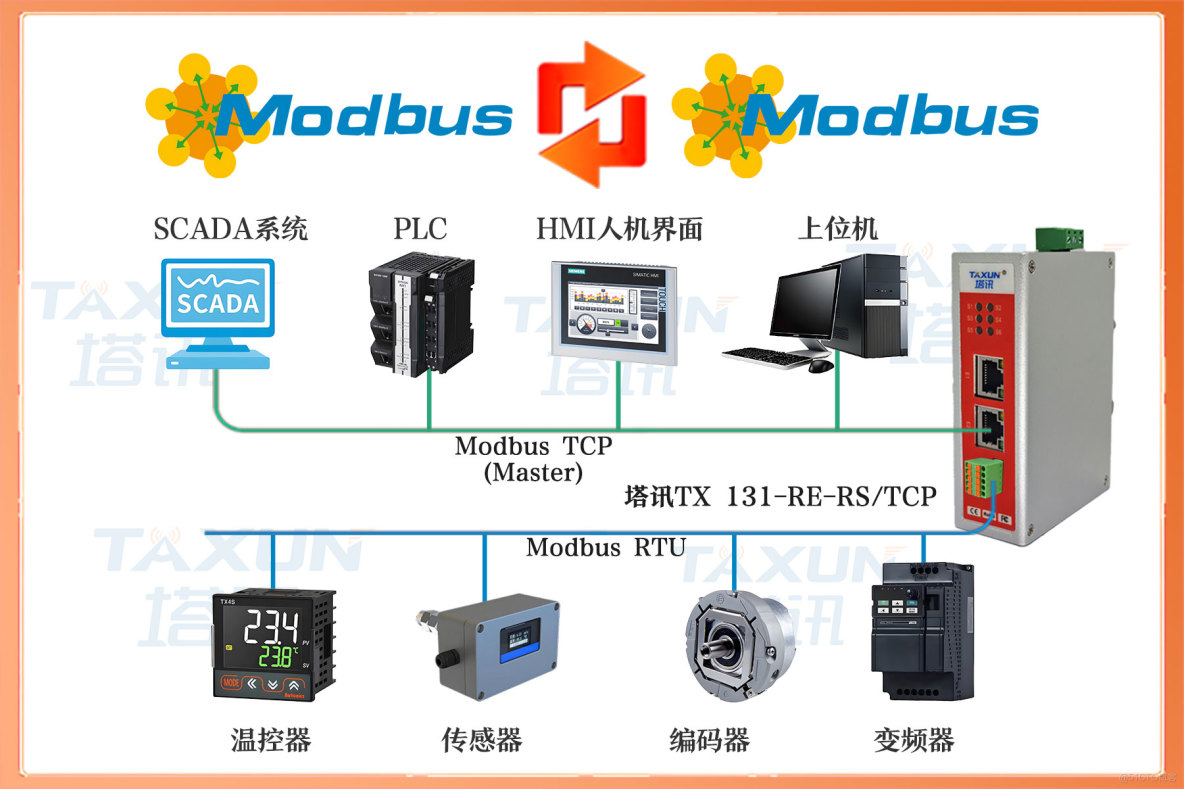

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心工業網關，該設備實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配無菌注射劑灌裝場景需求：

· 協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規範，支持 9600-115200bps 可調波特率（適配 HMI 通訊參數：9600bps、偶校驗、8 數據位、1 停止位）與 10/100Mbps 自適應以太網速率，自動識別 S7-1500 PLC 的寄存器地址映射規則，確保灌裝參數與指令傳輸無格式偏差，符合注射劑 “劑量零誤差” 要求。

· 數據處理：內置雙核工業級處理器，每秒可完成 2300 次以上數據轉換，轉換延遲≤21μs，支持 1800 點數據映射，滿足灌裝劑量（4 字節浮點數）、無菌艙壓力（4 字節浮點數）、檢漏結果（1 字節布爾值）等多類型數據同步傳輸，數據更新頻率達 2 次 / 秒，符合 GMP 對 “實時監控” 的標準。

· 工業適配：具備 IP40 防護等級（適配潔淨區環境），外殼採用 316L 不鏽鋼材質（耐濕熱滅菌、耐腐蝕），支持 24VDC 寬壓供電（±10% 波動兼容）；採用寬温設計（10℃-50℃），耐受潔淨區温濕度波動；抗電磁干擾性能符合 EN 61000-6-2 標準，避免檢漏設備高頻信號導致的數據丟包。

· 物聯與合規擴展：支持本地數據緩存（容量 3GB，緩存週期 90 天），通過 MQTT 協議對接工業物聯網平台與 GMP 數據服務器，實現工藝數據實時歸檔與不可篡改存儲；內置審計追蹤日誌功能，記錄每一次參數修改、數據傳輸的時間戳與操作員信息，滿足 FDA 21 CFR Part 11 要求；支持故障自恢復，通訊中斷後≤80ms 重新建立連接，保障無菌生產連續。

五、解決方案與實施過程

（一）方案設計

採用塔訊智能網關構建 “HMI - 網關 - PLC” 通訊架構：網關 Modbus RTU 側作為 HMI 的從站，實時採集灌裝劑量（DB1.DBD10）、灌裝速度（DB1.DBD20）、無菌艙壓力設定值（DB1.DBD30）；Modbus TCP 側作為 S7-1500 PLC 的從站，將採集到的參數傳輸至 PLC，同時接收 PLC 反饋的實際劑量（DB2.DBD10）、設備狀態（M10.0-M10.2）、檢漏結果（DB2.DBD20），實現雙向數據實時交互，數據更新頻率 2 次 / 秒，滿足注射劑灌裝控制需求。

（二）實施步驟

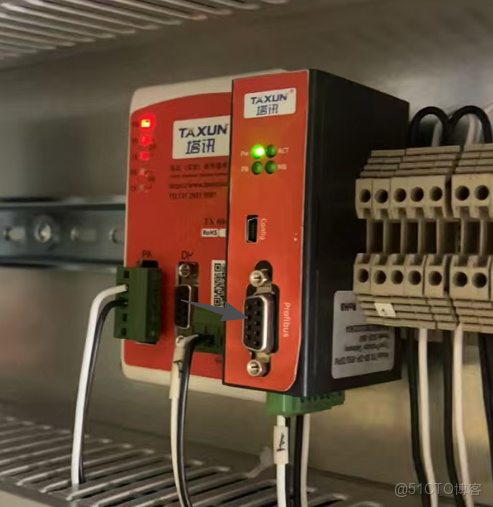

1. 硬件部署：網關安裝於潔淨區外的控制室機櫃內，通過耐滅菌屏蔽 RS485 電纜（長度 30 米，穿牆接線盒密封處理）接入 HMI 的 RS485 通訊端口；通過單模光纖（抗干擾性強，適配潔淨區與控制室 400 米距離）連接 S7-1500 PLC 的以太網交換機，配置 IP 地址（192.168.11.100）與 PLC（192.168.11.10）同網段，做好獨立接地處理（接地電阻≤4Ω），避免車間靜電干擾。

2. 參數配置：使用塔訊配置軟件建立數據映射表 —— 將 HMI 的灌裝參數（劑量：40001、速度：40002、壓力：40003）映射至網關寄存器；將 PLC 的反饋數據（實際劑量：30001、設備狀態：10001-10003、檢漏結果：30002）映射至網關對應寄存器，設置數據更新週期 100ms，啓用 “數據校驗”“審計日誌”“斷網重連” 功能，日誌保存週期 90 天。

3. 聯調與合規測試：在工業物聯網平台與 HMI 同步驗證數據傳輸（延遲≤21μs，丟包率 0%）；模擬灌裝劑量調整（從 5ml 降至 2ml），測試 PLC 接收指令後灌裝閥的響應時間（≤50ms）；邀請第三方機構驗證審計日誌符合 FDA 21 CFR Part 11 要求，確保通過 GMP 複評。

六、應用效果與前後對比

（一）實施後效果

1. 灌裝精度與合規性雙提升：數據傳輸延遲降至 21μs 內，HMI 與 PLC 參數同步無偏差，灌裝劑量控制偏差從 ±0.05ml 降至 ±0.01ml，劑量不合格事件從 2 次 / 日降至 0 次，每月減少產品廢棄損失超 36 萬元；生產節拍從 60 瓶 / 分鐘提升至 110 瓶 / 分鐘，日產能從 7.2 萬瓶增至 13.2 萬瓶，效率提升 83%，滿足市場對注射劑的激增需求。

2. 數據追溯效率大幅提升：通過網關將工藝數據自動歸檔至工業物聯網平台與 GMP 服務器，審計追蹤時間從 60 小時縮短至 12 分鐘，順利通過 FDA 現場檢查；數據不可篡改功能保障電子數據合規，未再出現監管整改風險。

3. 通訊穩定性適配潔淨區環境：網關 IP40 防護與耐滅菌設計適配潔淨區工況，連續運行 3 個月無通訊中斷，設備故障率從 9% 降至 0.3%，停產恢復時間從 4 小時縮短至 15 分鐘，單日增加有效生產時間 8 小時，月增產能超 38.4 萬瓶。

4. 設備負載與安全風險降低：HMI 觸控響應延遲從 3 秒降至 0.1 秒（CPU 負載從 89% 降至 41%），S7-1500 PLC CPU 負載從 85% 降至 37%，均低於安全閾值；灌裝閥開關延遲消除，漏液率從 0.8% 降至 0.05%，每年減少清潔與物料損失成本超 72 萬元。

（二）效果對比表

指標	實施前	實施後
數據傳輸延遲	>20 分鐘	≤21μs
灌裝劑量偏差	±0.05ml	±0.01ml
設備丟包率	>6%	0%
HMI CPU 負載	89%	41%
PLC CPU 負載（S7-1500）	85%	37%
審計追蹤時間	>60 小時	<12 分鐘
日均通訊中斷次數	1-2 次	0 次

七、行業價值與後續擴展

本案例聚焦無菌注射劑灌裝行業，該行業關乎患者用藥安全，對生產過程的精度與合規性要求極高。此方案可複製至疫苗灌裝、生物製劑灌裝等場景，後續可擴展接入 MES 系統，實現灌裝數據與生產訂單、質量檢測數據聯動；或對接 AI 視覺檢測系統，通過工業物聯網平台分析灌裝瓶體外觀數據，自動識別瑕疵品，進一步提升注射劑生產的安全性與效率，助力企業滿足全球嚴苛的醫藥監管標準。
