智能一卡通系統設備清單
|
系統分類 |
設備名稱 |
型號/規格 |
|
一、智能一卡通管理中心 |
||
|
髮卡器（支持IC卡）
|
DAIC-MJ-FKQ
|
|
|
人臉採集攝像機
|
-
|
|
|
調試卡
|
M1
|
|
|
智能一卡通軟件
|
DAIC-MJ-SF
|
|
|
二、出入口閘機系統 |
||
|
速通門（兩邊道）
|
DAIC-TD-DJX
|
|
|
速通門（中間道）
|
DAIC-TD-SJX
|
|
|
擺臂
|
DAIC-TD-BB
|
|
|
PLC（帶智能派梯）
|
DAIC-TD-PLC
|
|
|
遠程遙控器
|
DAIC-TD-YK
|
|
|
遠程遙控發射器
|
DAIC-TD-YKF
|
|
|
三、計次消費系統 |
||
|
三輥閘（兩邊道）
|
DAIC-TD-SGZ
|
|
|
三輥閘（中間道）
|
DAIC-TD-SGZ
|
|
|
通道控制板
|
DAIC-TD-GZ
|
|
|
消費機（帶繼電器輸出）
|
DAIC-TD-PLC
|
|
|
四、智能門禁系統 |
||
|
人臉識別門禁一體機（閘機款+立柱）
|
DAIC-MJ-RL
|
|
|
門禁電源
|
DAIC-MJ-P
|
|
|
門禁控制器
|
DAIC-MJ-2MB
|
|
|

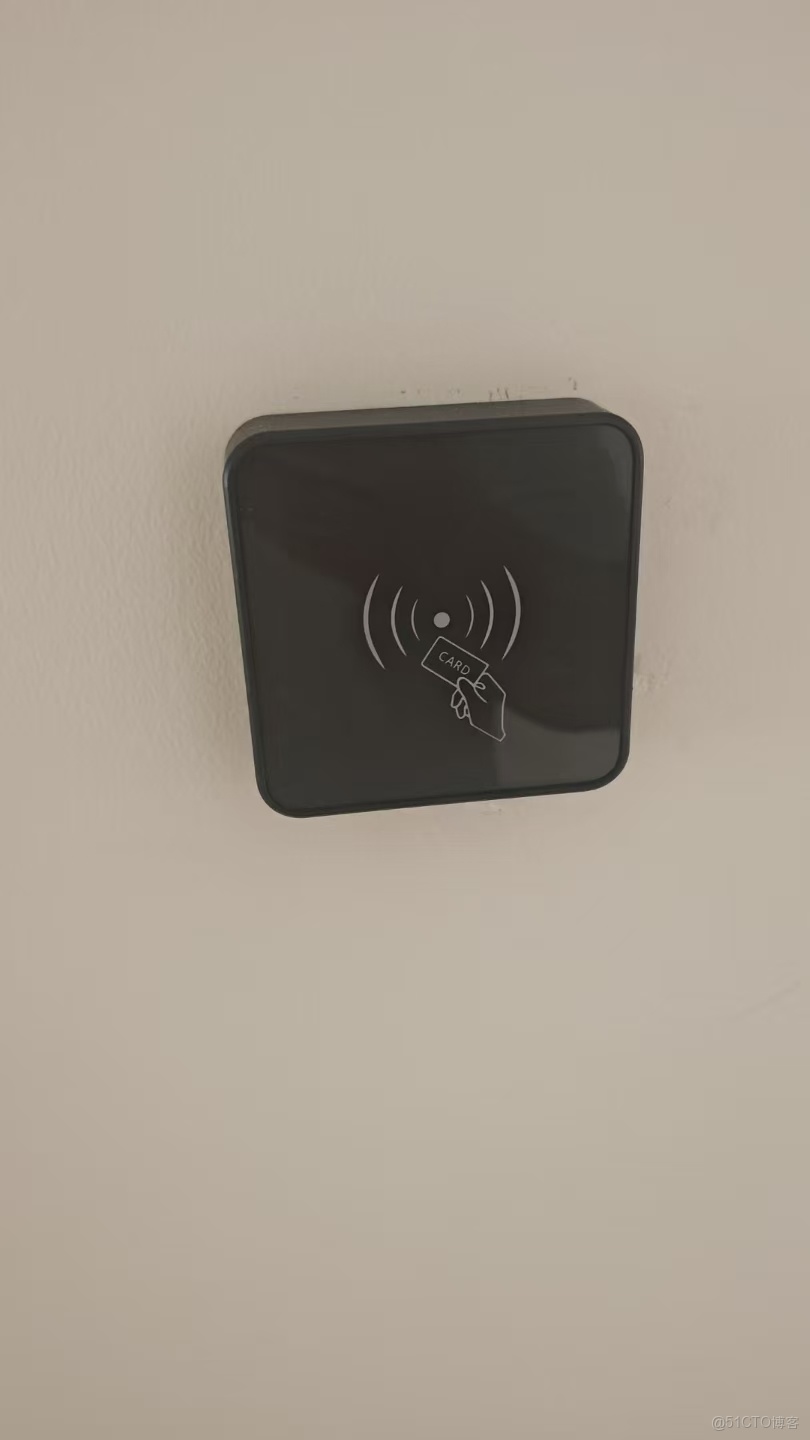

門禁讀卡器
|
DAIC-MJ-RW
|
|
|
五、梯控管理系統 |
||
|
梯控主板
|
DAIC-DT-16MB
|
|
|
擴展板
|
DAIC-DT-K
|
|
|
機箱電源
|
DAIC-DT-JXDY
|
|
|
人臉識別讀頭
|
DAIC-TD-AI
|
|
|
讀卡器 |
DAIC-TD-RW
|
|
|
六、停車場管理系統 |
||
|

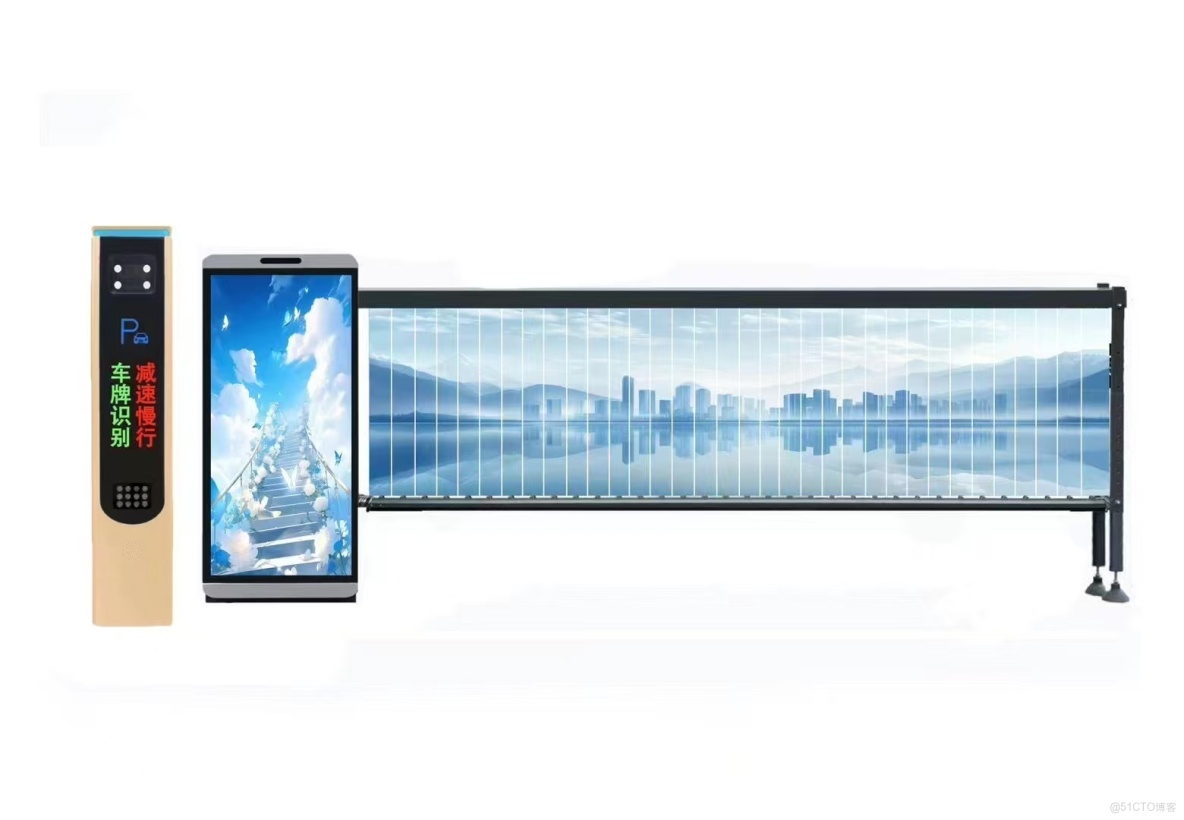

道閘
|
DAIC-TC-DZ
|
|
|
車牌識別一體機
|
DAIC-TC-YTJ
|
|
|
交換機
|
-
|
|
|
車牌管理軟件 |
DAIC-TC-SF
|
|
|
電腦（崗亭）
|
-
|
關鍵優化説明：

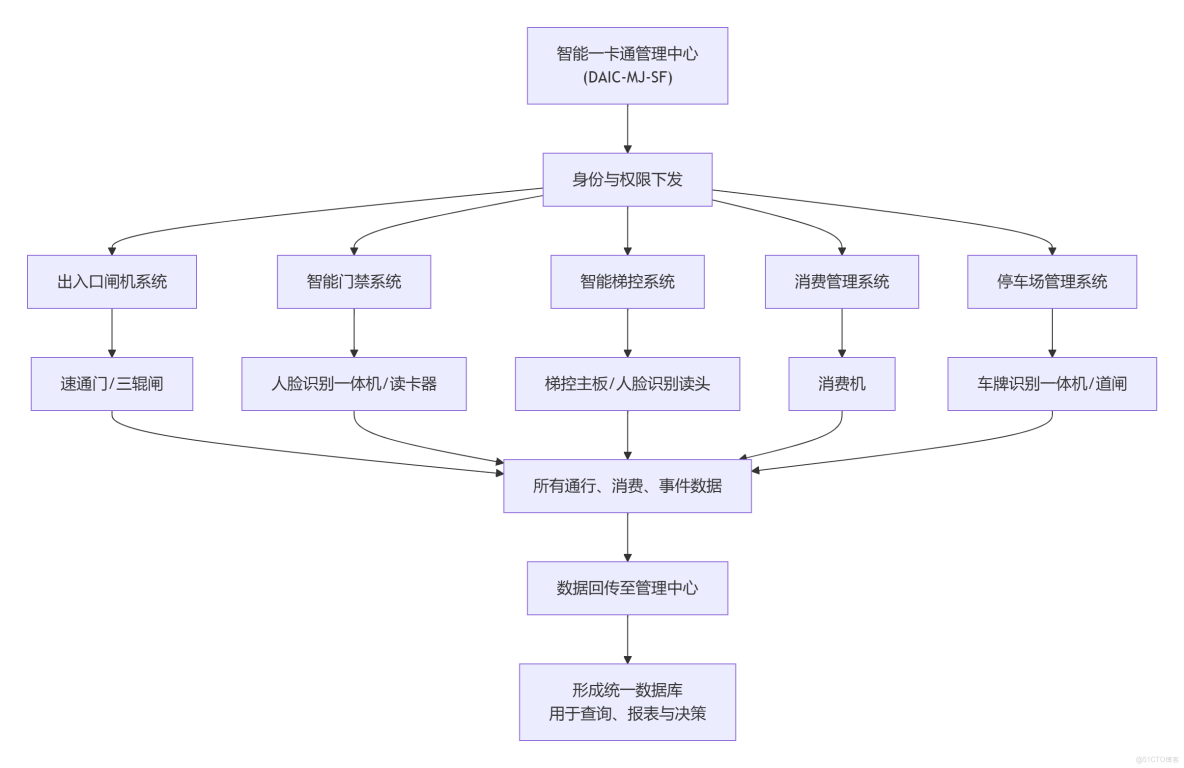

flowchart TD
A["智能一卡通管理中心<br>(DAIC-MJ-SF)"]
A --> B["身份與權限下發"]
B --> C1[出入口閘機系統]
B --> C2[智能門禁系統]
B --> C3[智能梯控系統]
B --> C4[消費管理系統]
B --> C5[停車場管理系統]
C1 --> D1[速通門/三輥閘]
C2 --> D2[人臉識別一體機/讀卡器]
C3 --> D3[梯控主板/人臉識別讀頭]
C4 --> D4[消費機]
C5 --> D5[車牌識別一體機/道閘]
D1 & D2 & D3 & D4 & D5 --> E["所有通行、消費、事件數據"]
E --> F["數據回傳至管理中心"]
F --> G["形成統一數據庫<br>用於查詢、報表與決策"]
下面詳解清單內容：
一、系統管理中心核心組件
- 髮卡器 DAIC-MJ-FKQ
- 功能：IC/CPU卡初始化、密鑰寫入、權限綁定
- 技術參數：
- 支持協議：ISO14443A/B
- 髮卡速度：≤0.5秒/張
- 兼容卡型：Mifare S50/S70、CPU卡
- 操作流程：
mermaid
graph LR A[卡放置] --> B[自動讀UID] B --> C[加密寫入權限] C --> D[驗證數據完整性]
- 人臉採集攝像機
- 技術規格（AI人臉識別）：
- 分辨率：≥200萬像素
- 活體檢測：3D結構光防偽
- 採集速度：<1秒
- 工作温度：-30℃~60℃
- 管理軟件 DAIC-YKT-SOFT
- 核心功能：
|
模塊
|
功能描述
|
|
權限引擎
|
支持時空權限（如電梯分時段控）
|
|
人臉庫管理
|
支持20萬級底庫秒級檢索
|
|
財務對賬
|
消費/停車費自動稽核
|
- 部署要求：Windows Server+SQL Server集羣
二、子系統關鍵設備詳解
1. 出入口閘機系統
- 主控制器 DAIC-MJ-2MB（門禁控制器）
- 門區控制：2門獨立管控
- 存儲能力：
- 脱機記錄：6.1萬條
- 黑名單：1.4萬條
- EEPROM掉電保護＞10年
- 人臉閘機頭 DAIC-TD-RLRW
- 7寸IPS屏（800*1280）
- 韋根34協議擴展接口
2. 計次消費系統
- 消費終端 DAIC-XF-SKQ
- 交易速度：<0.3秒
- 雙模式：
- 在線：實時扣費
- 離線：存儲5萬筆記錄
- 防護等級：IP65（防油污設計）編輯
3. 智能門禁系統
- 門禁控制器 DAIC-MJ-MB
- 通信方式：TCP/IP+RS485雙鏈路
- 擴展能力：通過DAIC-MJ-IO板接16個讀頭
- 智能鎖 DAIC-MJ-S
- 供電：12V DC/3A
- 開鎖方式：
- 電磁鎖：≤280kg保持力
- 電插鎖：±15°安裝容差

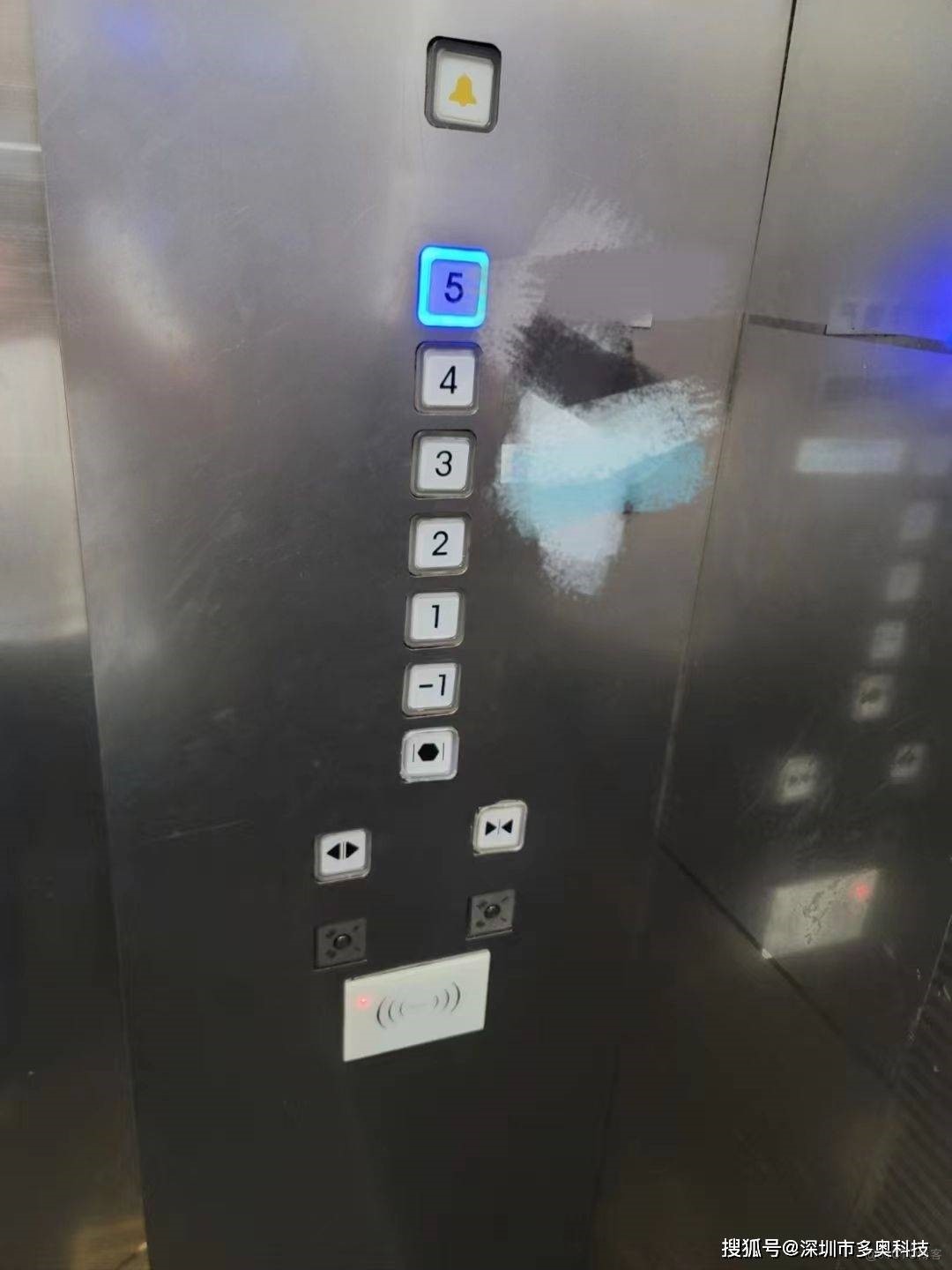

4. 梯控系統（電梯門禁）
- 核心硬件架構：
plaintext
梯控主板 DAIC-DT-DCMB │ ├─擴展板 DAIC-DT-K → 支持32層控制 ├─讀卡模組 DAIC-DT-CRW → 雙頻13.56MHz/125KHz └─紅外讀頭 DAIC-DT-IRW → 感應距離5-15cm

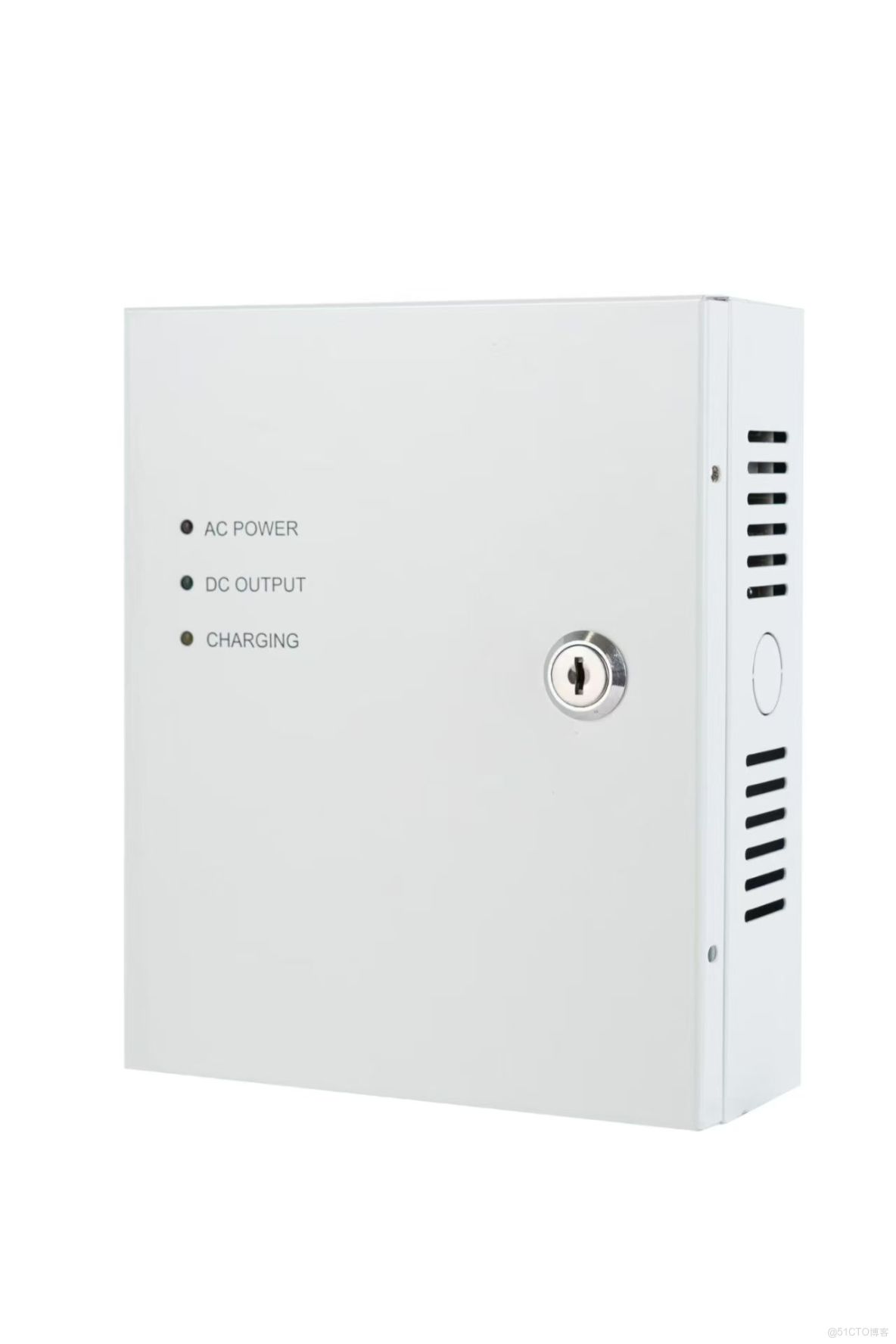

- 電源方案 DAIC-DT-Dp：
- 輸入：AC220V
- 輸出：DC12V/10A
- 過載保護：150%
5. 停車場系統
- 車牌識別相機
- 識別率：＞99%（夜間紅外補光）
- 觸發方式：
- 視頻流檢測
- 地感線圈觸發
- 支付終端
- 支持聚合支付：ETC/微信/無感支付
三、採購與實施要點
- 購買渠道
- 直接找硬件，軟件，平台自主研發生產銷售的 如：多奧
- 特殊設備（如梯控主板）需提供資質
- 安裝規範
- 讀卡器距地高度：1.2m±0.1m
- 電源獨立佈線：RVVP2*1.0屏蔽電纜
- 消防聯動：門禁強制釋放信號接入消防系統
- 調試流程
mermaid
sequenceDiagram 管理中心->>設備： 下發初始密鑰 設備-->>管理中心： 返回設備SN碼 管理中心->>數據庫： 建立設備-位置映射 用户->>讀卡器： 首次刷卡 讀卡器->>服務器： 激活權限
四、軟件操作示例（DAIC-YKT-SOFT）
權限分配流程：
- 進入【人員管理】→ 導入人臉/卡號
- 在【權限策略】中綁定：
- 門禁點（如研發實驗室）
- 時段（如工作日8:00-20:00）
- 電梯樓層（如僅開放1-15層）
- 策略下發至控制器：支持增量更新（僅傳輸變更數據）
注：所有子系統數據通過 ODBC標準接口 對接第三方平台
