關於智能停車場車牌識別聯動電梯門禁系統的設備配置與技術實現問題。需要分析系統架構、設備選型、軟硬件集成方案以及車牌識別與電梯控制的聯動機制，以實現車輛自動識別後直達指定樓層的功能。

切入點：

• 智能一卡通管理中心繫統的設備配置要求，包括服務器、數據庫、UPS電源等核心組件的技術參數
• 車牌識別一體機與電梯外呼控制主板的硬件對接方式及通信協議
• 電梯門禁主板接收車牌信息並控制指定樓層的技術實現原理
• 梯控觸點擴展板、語音模塊等輔助設備的功能及安裝要求
• 智能梯控系統的電源配置方案及專用控制箱的安裝規範

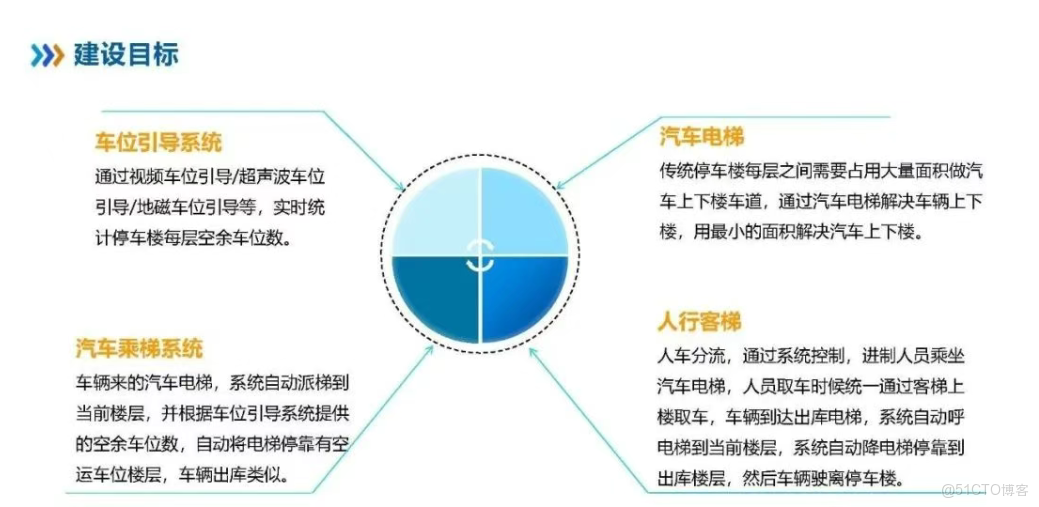

汽車電梯通過車牌自動識別到指定樓層的系統，能夠實現車輛身份與電梯權限的精準綁定，為業主提供無感通行體驗，同時加強小區安全管理。該系統主要由智能門禁一卡通管理中心、電梯外呼控制系統、轎廂內門禁系統和梯控專用設備組成，通過車牌識別與電梯控制的聯動，實現車輛自動呼梯、自動點亮目標樓層的智能化功能。

設備配置分為前端識別、控制中樞和電梯硬件三部分。以下列出關鍵設備及其功能、型號（基於多奧品牌）：

設備類別	功能描述	產品型號（示例）	技術參數
車牌識別一體機	實時抓拍車輛圖像，識別車牌號碼。識別成功後觸發電梯呼叫和道閘動作。	多奧 DAIC-TC-CAM（非標）	支持夜間、雨雪等複雜場景識別；識別準確率≥99%；防護等級 IP65。
道閘設備	接收車牌識別信號自動抬杆，控制車輛入場。支持防砸車機制（如地感防砸）。	多奧 DAIC-TC-DZ	電機：直流無刷電機（壽命≥500萬次）；起落速度1.4s~6s可調；杆長支持直杆≤6m；防護等級 IP65。

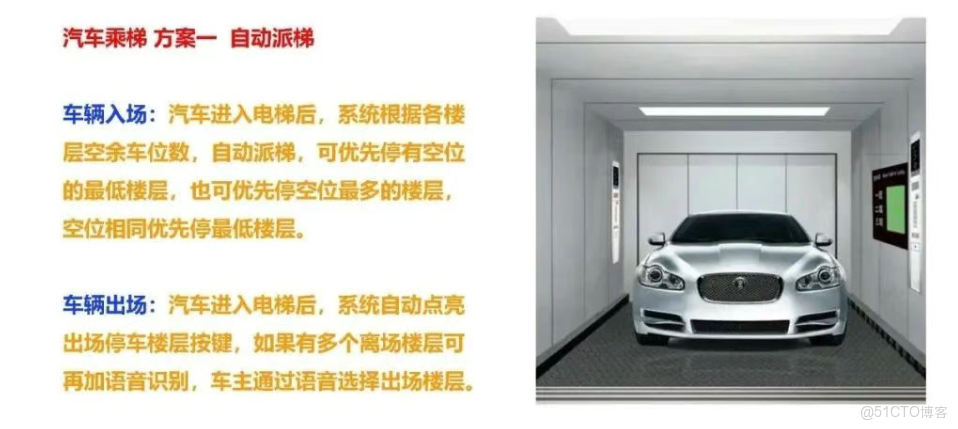

中央控制系統	集成數據處理與調度算法。根據車位狀態（如空位分佈）自動派梯到指定樓層。	多奧 CPTKBox（調度服務器）	支持AI預測模型；實時監控電梯狀態（樓層、開關門）；兼容多種檢測方式。

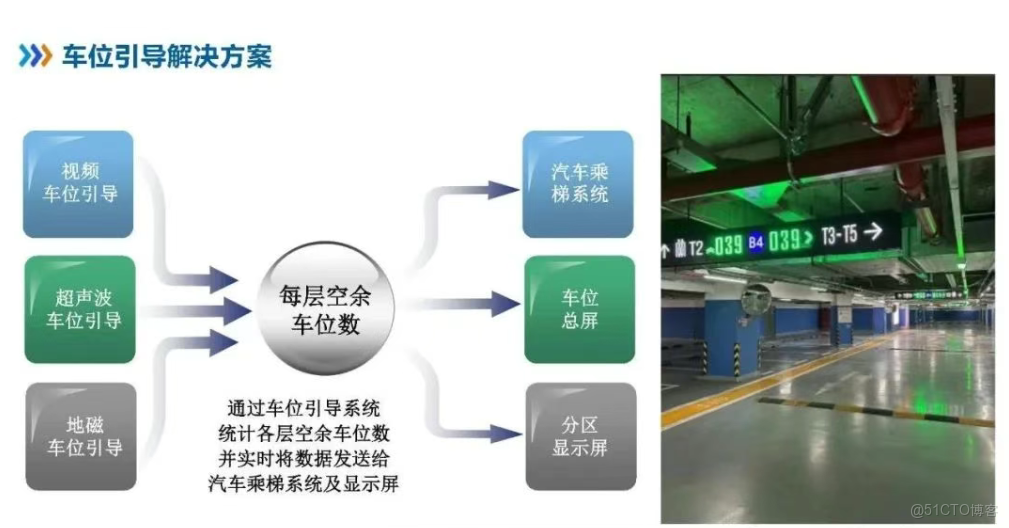

汽車電梯專用設備	僅用於車輛運輸，禁止人員乘坐。內部/外部按鈕禁用，完全由系統調度。	多奧 AES-Series（引用中未明確型號）	支持自動派梯到最佳樓層；與車位引導系統聯動；防干擾機制（禁止中途呼叫）1。

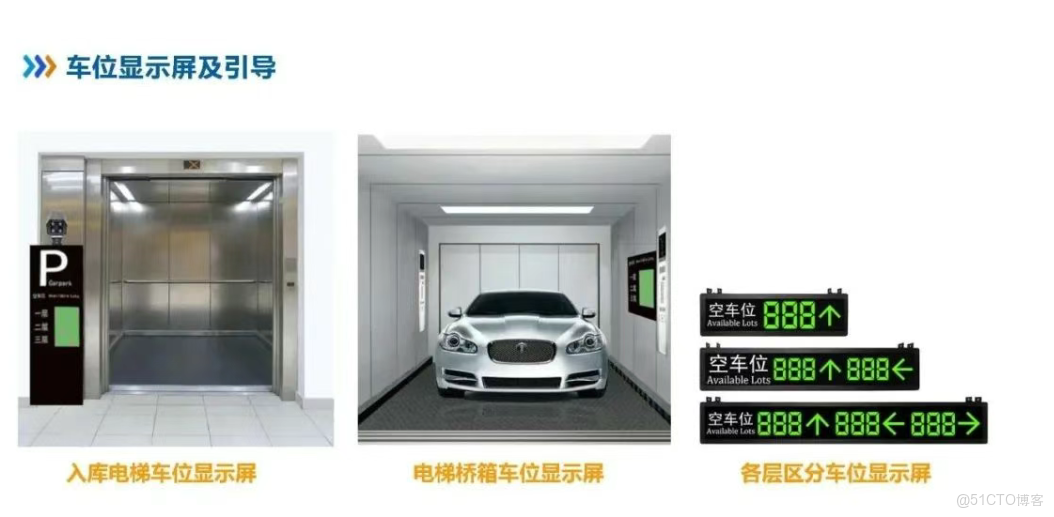

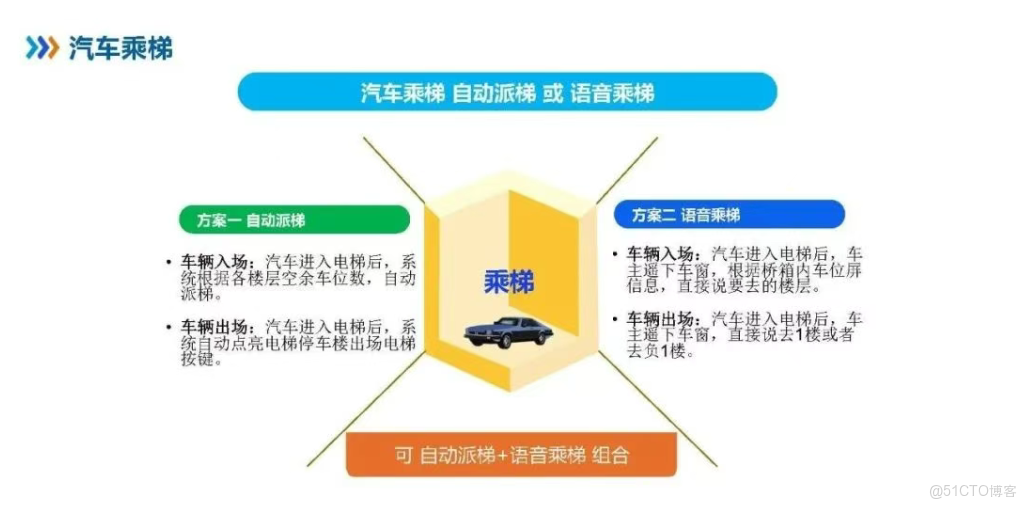

輔助設備	- 紅綠指示燈：電梯口提示電梯可用狀態。 - 語音識別模塊：可選功能，用於離場時語音選擇樓層。	多奧配套設備	指示燈響應時間<1s；語音識別準確率≥95%。

小編詳細講解配置清單

一、智能門禁一卡通管理中心繫統設備配置

智能一卡通管理中心是整個系統的"大腦"，負責權限管理、數據存儲與系統協調。

1. 服務器與數據庫系統

• 梯控服務器：配備Windows Server或Linux操作系統，提供穩定運行環境
• 車牌識別服務器：安裝SQL Server數據庫系統，存儲車輛信息與識別記錄
• 智能一卡通數據庫服務器：含3個以上硬盤，支持RAID1配置，確保數據安全與冗餘

2. 電源與網絡設備

• UPS電源：支持線控在線智能型，提供斷電保護，確保系統在停電情況下仍能正常運行一段時間
• 交換機：用於內部網絡連接，支持TCP/IP通訊協議，實現設備間高速數據傳輸

3. 管理軟件與授權設備

• 智能梯控一卡通管理軟件（DAIC-YKT-SOFT）：網絡版軟件，支持車牌識別、權限管理、數據查詢等功能，可集成對接機器人(AGV/AMR)SDK及樓宇可視對講系統
• 軟件狗（DAIC-Softwarekey）：網絡版授權設備，確保軟件合法使用，只管理不涉及收費

智能門禁一卡通管理中心繫統配置

序號	設備名稱	型號	功能説明
1	梯控服務器	含操作系統	運行梯控軟件，處理電梯控制指令
2	車牌識別服務器	含數據庫系統	運行車牌識別算法，存儲識別記錄
3	一卡通數據庫服務器	3 硬盤 + RAID1	存儲系統核心數據，保障數據安全
4	UPS 電源	線控在線智能型	斷電保護，保障系統持續運行
5	打印機	-	報表打印，系統日誌輸出
6	交換機	-	網絡連接，系統設備互聯
7	智能梯控一卡通管理軟件	DAIC-YKT-SOFT (含車牌識別)	系統核心，管理授權、記錄查詢、聯動控制
8	軟件狗	DAIC-Softwarekey (網絡版)	軟件授權，系統安全認證

二、智能電梯控制管理系統（電梯外呼系統）

該系統負責車輛到達電梯廳外時的自動識別與呼梯功能。

1. 電梯智能外呼控制主板（DAIC-DT-WH）

• 核心功能：控制1樓上行呼梯，接收車牌識別信息並觸發電梯外呼
• 技術參數：支持TCP/IP網絡連接，可與管理中心實時通信，響應延遲≤200ms

2. 車牌識別一體機（DAIC-CP-SB）

• 核心功能：自動識別車輛車牌，識別率高於99%，支持強光、弱光、逆光等複雜環境下的穩定識別
• 工作流程：車輛進入識別範圍→自動抓拍車牌→識別車牌信息→發送至管理中心→聯動電梯外呼系統
• 安裝要點：安裝於電梯廳外3-10米處，鏡頭角度與車道呈30°-45°，避免車牌畸變

智能電梯控制管理系統 (電梯外)

序號	設備名稱	型號	功能説明
1	電梯智能外呼控制主板	DAIC-DT-WH	接收車牌識別信號，控制 1 樓上呼
2	車牌識別一體機	DAIC-CP-SB	識別車牌 (識別率≥99.7%)，輸出車輛信息

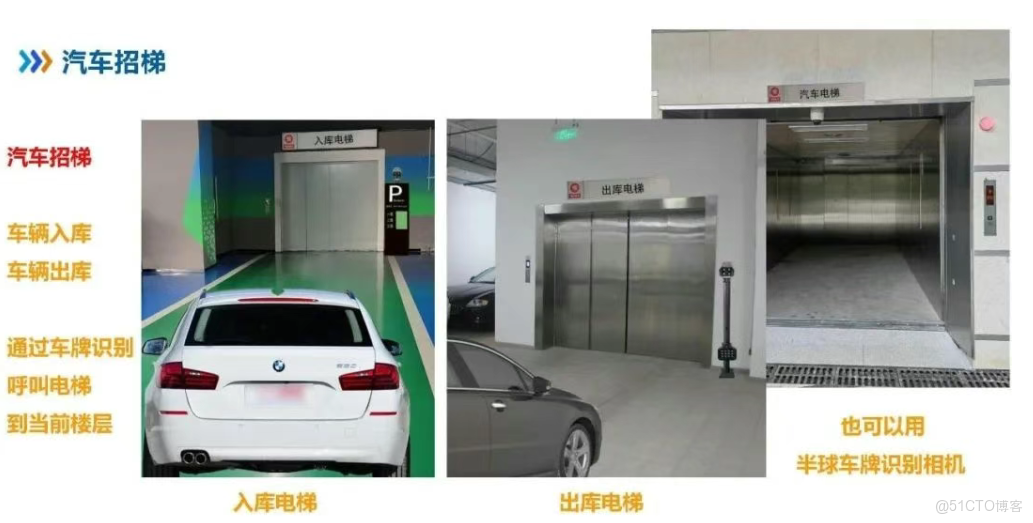

核心功能：車輛到達感應區→車牌識別→系統驗證→自動點亮上呼按鈕→電梯到達一樓

三、電梯門禁智能管理系統（轎廂內系統）

該系統負責電梯轎廂內的權限控制與樓層選擇功能。

1. 電梯門禁主板（DAIC-DT-16MB）

• 核心功能：接收車牌識別信息，解析並轉換為電梯呼梯指令，控制目標樓層按鈕點亮
• 技術特點：高性能嵌入式處理器，支持多單元併發控制，可存儲10000個卡片信息和10000條記錄

2. 梯控觸點擴展板（DAIC-DT-K）

• 核心功能：直接連接電梯樓層按鈕，接收主板指令，導通或斷開特定樓層的按鈕信號，實現權限控制
• 安裝要點：需根據電梯品牌和型號定製按鍵線，特別是對迅達、三菱等特殊型號電梯

3. 語音模塊（DAIC-DT-YY）

• 核心功能：轎廂內語音自動識別，如"1樓"、 自動點亮，提升用户體驗
• 擴展功能：可語音提醒"此卡已過期，請速與管理處聯繫"

電梯門禁智能管理系統 (轎廂內)

序號	設備名稱	型號	功能説明
1	電梯門禁主板	DAIC-DT-16MB	接收車牌信息，控制對應樓層權限
2	梯控觸點擴展板	DAIC-DT-K	擴展控制樓層數量 (每塊 16 層)
3	語音模塊	DAIC-DT-YY	轎廂內語音AI (如 "1層")

核心功能：車輛進入電梯→語音識別→自動按下1樓按鈕

四、智能梯控系統（車輛自動識別聯動）

該系統實現車輛身份與電梯權限的精準綁定和聯動控制。

1. 梯控主板（DAIC-DT-1MB）

• 核心功能：控制1樓以上樓層的自動點亮，實現車輛到指定樓層的精準控制
• 技術參數：輸入電壓12V直流，工作電流150mA，工作温度範圍-20～70℃

2. 物體識別系統（DAIC-CP-SB）

• 核心功能：車輛到電梯門口時自動觸發呼梯，通過繼電器輸出端連接梯控主板的幹觸點輸入端
• 連接方式：推薦使用RVVP 2×0.75mm²屏蔽雙絞線，確保信號穩定傳輸，避免電磁干擾

智能梯控系統 (電梯轎廂外車輛自動識別)

序號	設備名稱	型號	功能説明
1	梯控主板	DAIC-DT-1MB	控制 1 樓以上樓層下呼權限
2	物體識別	DAIC-CP-SB	檢測車輛到達，觸發電梯下呼

五、梯控專用控制箱

為整個系統提供穩定供電和物理保護。

1. 電源（DAIC-DT-Dp）

• 技術參數：輸入AC220V，輸出DC12V/5A，帶過載/短路保護
• 功能特點：為梯控主板、讀頭等設備提供穩定、無干擾的直流電源，保障系統穩定運行

2. 機箱（DAIC-DT-Dc）

• 技術參數：產品尺寸350350110mm，防護等級IP66
• 功能特點：防塵防水性能優異，即使在惡劣的户外環境中也能有效保護內部設備不受損壞

梯控專用控制箱

序號	設備名稱	型號	功能説明
1	電源	DAIC-DT-Dp	提供 12V 穩定電源，帶過流保護
2	機箱	DAIC-DT-Dc	防護外殼，集成安裝控制設備

多奧整合了關鍵信息並補充了部分功能説明，使其更清晰和完整。

系統模塊	核心設備	型號示例	核心功能與實施要點
控制中心	智能一卡通管理軟件	DAIC-YKT-SOFT	系統的靈魂。負責車輛權限管理（綁定車牌與樓層）、設備監控、記錄查詢（什麼車、何時、去了哪層）。需網絡版以支持多系統集成。
	服務器與存儲	數據庫服務器	存儲所有車輛權限和通行記錄。配備3塊以上硬盤做RAID 是保障數據安全的關鍵措施，防止因單塊硬盤損壞導致數據丟失。
	網絡與電源	交換機、UPS電源	為系統提供穩定、不間斷的網絡和電力環境，是系統可靠性的基礎。
入口識別層	車牌識別一體機	DAIC-CP-SB	系統的“眼睛”。需具備高識別率（>99%），尤其在車庫光線不佳環境下。識別車牌後，將號碼上傳至平台。
	電梯智能外呼控制器	DAIC-DT-WH	系統的“召喚手臂”。接收平台指令，模擬按下電梯“上行”按鈕，召喚電梯至車輛所在層。
轎內執行層	電梯門禁主板	DAIC-DT-16MB	轎廂的“大腦”。接收平台下發的目標樓層指令，驅動擴展板執行。
	梯控觸點擴展板	DAIC-DT-K	轎廂的“手指”。通過無源幹觸點安全地“按下”目標樓層按鈕，全程無需人員干預。
基礎設施	梯控專用電源/機箱	DAIC-DT-DP / DC	為梯控設備提供穩定、潔淨的DC12V電源，機箱提供物理保護和電磁屏蔽，適應電梯井道環境。

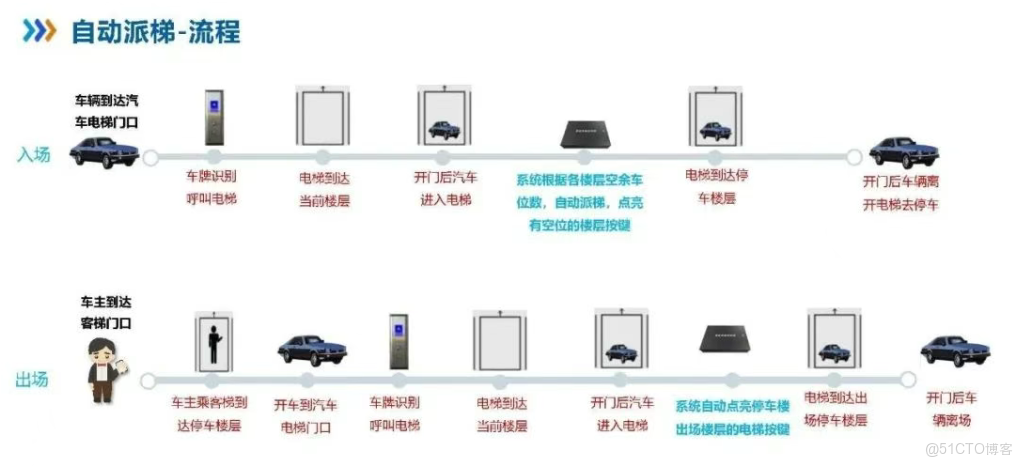

系統聯動工作流程

1. 車輛識別階段：車輛進入電梯廳外識別區域，車牌識別一體機自動抓拍並識別車牌信息
2. 權限匹配階段：識別信息傳輸至管理中心，系統匹配該車牌對應的業主信息及授權樓層
3. 外呼觸發階段：系統向電梯外呼控制主板發送指令，自動呼叫電梯到達1樓
4. 轎廂內聯動階段：業主進入電梯後，系統自動點亮對應樓層的按鈕，無需手動操作即可直達目標樓層
5. 消防保障階段：當接收到消防信號時，系統自動脱離對電梯的控制，恢復電梯原始狀態，確保緊急疏散

例如：

A[車輛駛入地庫入口] --> B[車牌識別系統<br>捕獲車牌號碼]
B --> C[智能平台查詢車輛權限<br>確定目標樓層]
C --> D[調度系統智能派梯<br>召喚電梯至1層]
D --> E[電梯到達1層並開門]
E --> F[車輛駛入電梯轎廂]
F --> G[轎廂內系統自動點亮<br>目標樓層按鈕]
G --> H[電梯運行至目標樓層]
H --> I[車輛駛離電梯<br>完成運輸]

實施注意事項

• 電梯兼容性：梯控系統能否順利安裝高度依賴電梯品牌和型號，需提前確認並準備特殊轉接板
• 專業施工：電梯屬於特種設備，安裝施工必須由專業人員進行，並需要電梯維保單位全程配合
• 消防聯動：正規梯控系統必須具備消防聯動功能，確保緊急情況下人員安全
• 系統自檢：系統應具備自檢功能，當發生故障時能自動脱離電梯，不影響電梯正常使用
• 權限管理：可設置單層卡（自動點亮對應樓層）和多層卡（需手動選擇有權限的樓層），靈活滿足不同需求

該系統通過車牌識別與電梯控制的無縫聯動，實現了"無感通行"的智能化體驗，不僅提高了業主的便利性，也加強了小區的安全管理，是現代智能樓宇建設的重要組成部分。
