訪客聯動閘機智能派梯系統前端配置清單
核心設備功能詳解
|
設備類別 |
設備名稱/型號 |
在系統中的核心角色與關鍵實施要點 |
|
智能調度中樞 |
派梯控制器 (DACPU-PT300) |
系統的“指揮大腦”。它通過TCP/IP或RS485協議，接收所有認證終端的指令，並依據權限數據庫進行智能調度。實施關鍵：其功能實現的前提是電梯廠商必須提供目標選層（目的層）派梯通信協議，這是在項目規劃階段必須確認的核心條件。 |
|
身份認證前端 |
人臉識別樓層選層器 (DACPU-Face-PTB) |
主要壁掛安裝於電梯廳，是內部人員通行和訪客抵達後的主要交互設備。支持人臉、卡、碼驗證，對於單層權限用户自動派梯，多層權限用户則需在10英寸觸摸屏上手動選層。 |
|
人臉識別閘機派梯控制器 (DACPU-Face-PTZ) |
集成於通道閘機立柱，實現“通行即派梯”。用户在一次認證後，系統同時完成閘機放行和電梯召喚，提升大堂通行效率，避免二次排隊。 |
|
|
動態視頻流人臉識別攝像頭 (DACPU-PT-AI) |
採用AI視頻流技術，支持更遠距離、更自然的無感通行。通常安裝於天花板（距地2.2-2.8米），適用於對人臉識別效率和無感體驗要求極高的大堂或VIP通道。 |
|
|
系統集成關鍵 |
目的選層系統本地對接部署費 (非標) |
這是實現聯動的技術基石。費用涵蓋了多奧工程師根據特定電梯品牌提供的協議文檔進行定製開發、現場調試直至聯調通過的全過程。 |
|
管理與授權中心 |
智能一卡通系統管理軟件 (DACPU-YKT-Soft) |
系統的“行政中心”。所有人員、權限、設備都在此進行配置。軟件支持B/S或C/S架構，並提供API接口，便於與第三方系統（如物業ERP、HR系統）對接。 |
|
授權發行器 (DACPU-YKT-FK) |
用於初始化IC/CPU卡，將人員信息和通行權限寫入卡片。是實施“一卡通”的必備工具。 |
身份識別終端
|
設備名稱 |
型號 |
關鍵特性 |
|
人臉識別樓層選層器 |
DACPU-Face-PTB |
10寸IP67防護屏，支持2萬張人臉庫，具備人臉/口罩/讀卡/二維碼識別，支持多層權限選層操作 |
|
閘機派梯控制器 |
DACPU-Face-PTZ |
專為通道閘設計，10寸屏，識別功能與選層器一致，集成派結果反饋 |
|
動態視頻流攝像頭 |
DACPU-PT-AI |
支持2-10萬人臉庫擴展，2.2-2.8米安裝高度，多人遠距離識別 |
針對各設備技術參數做分析

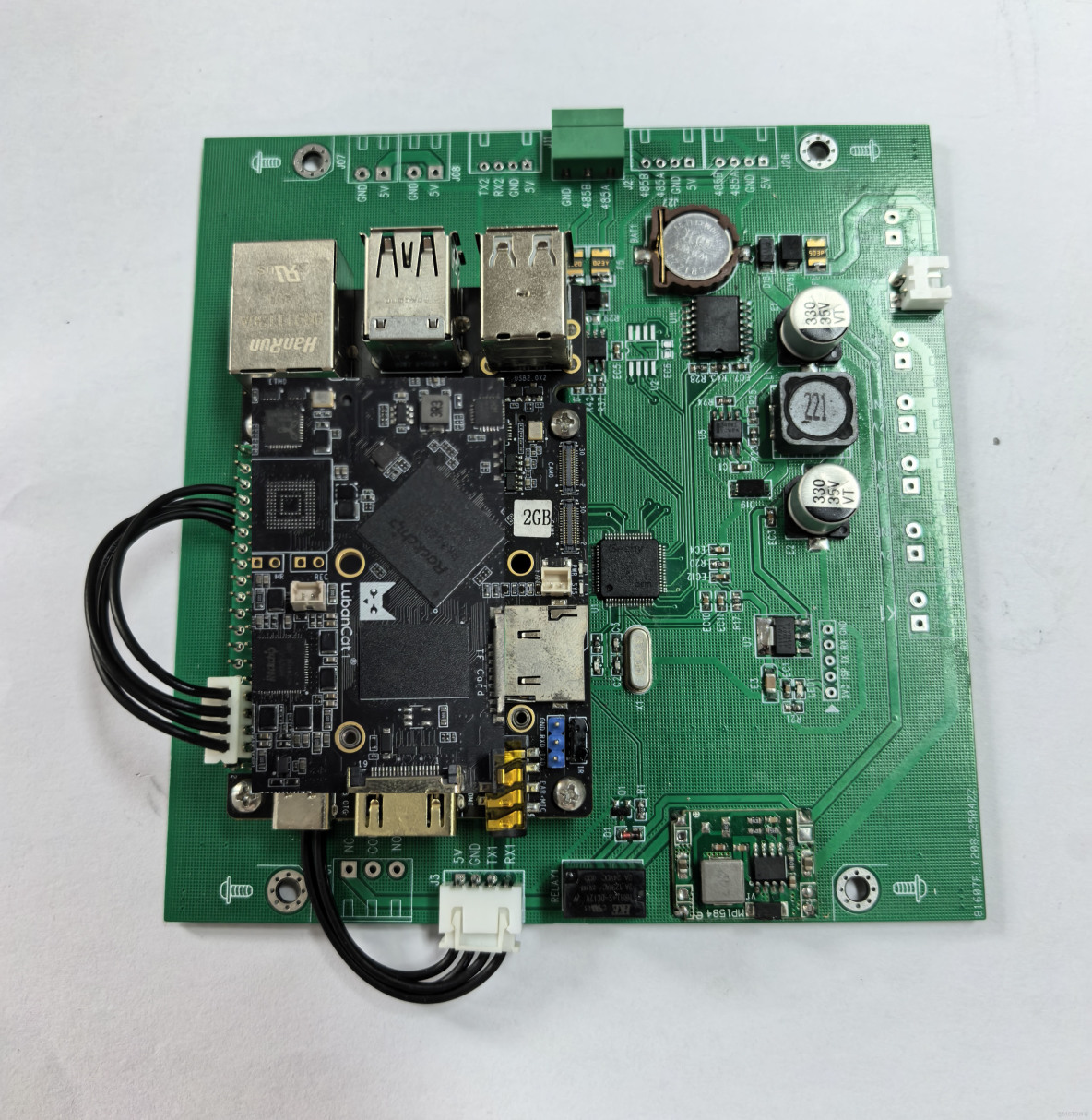

A. 派梯控制器 - DACPU-PT300 (1 台)
核心調度控制設備
|
設備/服務 |
型號 |
核心功能 |
|
派梯控制器 |
DACPU-PT300 |
◾ 對接閘機/門禁/電梯系統，實現跨平台調度 ◾ 4核1.8GHz CPU + Linux系統，支持24小時穩定運行 ◾ 需電梯廠提供選層協議並配合調試 |
|
目的選層系統對接部署費 |
非標 |
◾ 定製電梯品牌專用協議，實現快速集成 ◾ 支持讀卡、刷臉、二維碼乘梯等多場景應用 |
- 核心功能：實現閘機、門禁、電梯系統的對接調度，支持 AGV 機器人乘梯信號聯動
- 硬件配置：4 核 64 位 1.8GHz CPU，Linux 系統，工業級設計
- 性能參數：7×24 小時穩定運行，支持 256 台電梯管理，響應時間 < 500ms
- 接口：4 個 RS485+2 個以太網口，支持 TCP/IP、Modbus 協議
- 安裝：壁掛式，建議安裝在電梯機房或弱電井，需單獨 UPS 供電

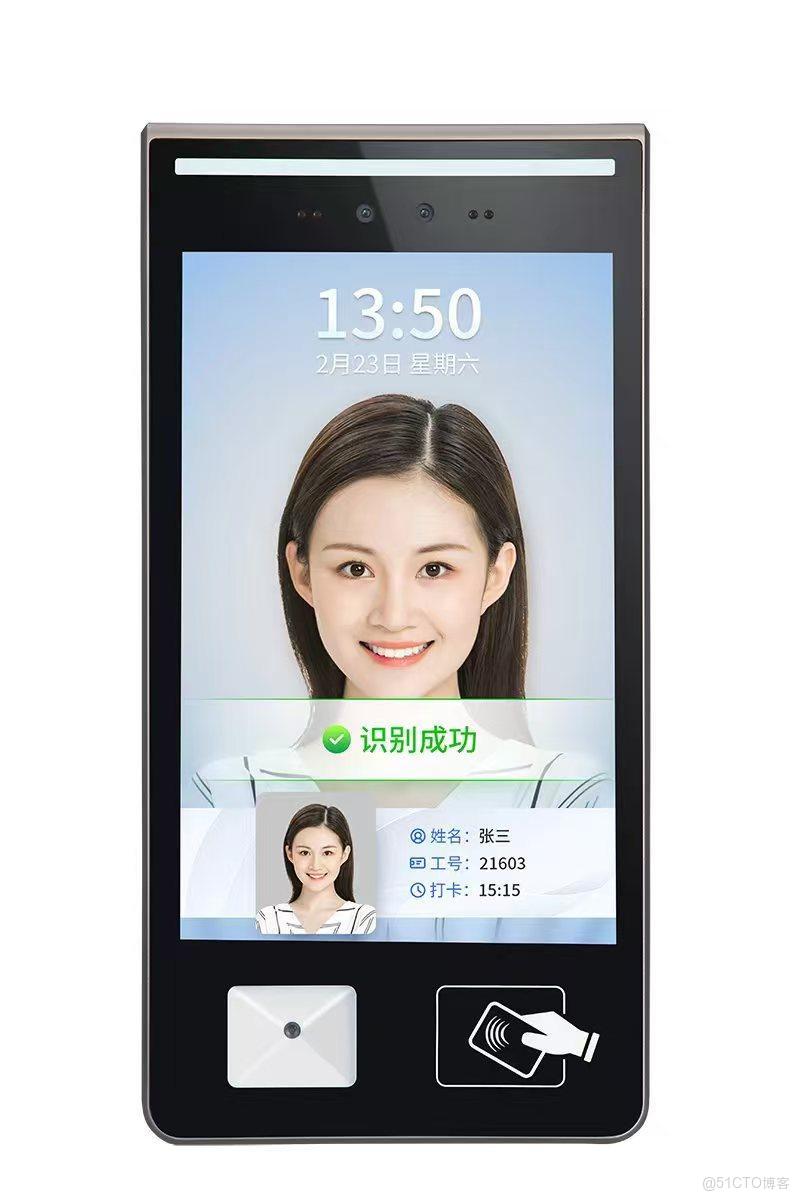

B. 人臉識別樓層選層器 - DACPU-Face-PTB (按電梯數量配置)
- 功能：人臉 / 刷卡 / 二維碼識別後自動派梯，單層權限直接派梯，多層權限需屏幕選層
- 參數：
- 10 寸 IPS 觸摸屏，分辨率 1280×800
- 人臉庫容量 2 萬，支持口罩識別，IP67 防護
- 響應時間 < 1 秒，支持離線識別
- 安裝：壁掛於電梯廳，高度 1.4-1.6m，距電梯按鈕 0.5m
- 接線：電源 (DC12V/5A)、網絡、梯控信號 (與電梯控制器對接)
身份識別與交互終端
|
設備類型 |
型號 |
功能亮點 |
|
壁掛式人臉選層器 |
DACPU-Face-PTB |
◾ 10寸IP67防護屏，支持2萬人臉庫 ◾ 三合一識別（人臉/口罩/刷卡/二維碼） ◾ 自動派梯（單權限）或選層派梯（多權限），實時顯示結果 |
|
閘機專用人臉派梯控制器 |
DACPU-Face-PTZ |
◾ 10寸IP67屏，同等識別能力 ◾ 無縫集成通道閘，識別後直接派梯並反饋結果 |
C. 人臉識別閘機派梯控制器 - DACPU-Face-PTZ (按閘機通道配置)
- 功能：通道閘機與電梯聯動，識別後自動派梯並顯示結果
- 參數：同 B 型，增加閘機控制接口 (繼電器輸出)
- 安裝：嵌入閘機頂部或側方，與閘機一體化
- 接線：電源、網絡、閘機控制信號、門狀態反饋
D. 目的選層系統對接部署費 (1 項)
- 服務內容：
- 為特定電梯品牌定製專用協議，實現派梯系統對接
- 調試周期：7-15 天，需電梯廠家全程配合
- 對接後功能：
- 刷卡乘梯：與讀卡器聯動，識別後自動點亮目標樓層
- 刷臉乘梯：人臉識別後自動派梯選層
- 二維碼乘梯：掃碼後獲取臨時權限並派梯
- VIP 乘梯：識別 VIP 身份後專梯服務，屏蔽其他樓層請求
E. 動態視頻流人臉識別攝像頭 - DACPU-PT-AI (按電梯廳數量配置)
- 功能：遠距離人臉檢測與識別，輔助派梯系統
- 參數：
- 200 萬像素，支持 2 萬人臉庫，TF 卡擴展至 10 萬
- 檢測距離 3-8m，安裝高度 2.2-2.8m，水平視角 > 90°
- 支持多人同時識別，準確率 > 99.5%
- 安裝：吸頂式，位於電梯廳入口上方，正對人流方向
- 用途：
- 無感知迎賓派梯：提前識別乘客並派梯
- 客流統計與分析，優化電梯調度
F. 管理軟件 - DACPU-YKT-Soft (1 套)
- 功能：
- 統一管理門禁、梯控、人臉設備、卡片授權
- 用户權限分級：普通用户、VIP、訪客、AGV 機器人等
- 實時監控設備狀態，異常報警
- 報表統計：通行記錄、設備運行日誌
- 部署：建議服務器配置 i5/8G/500G SSD，Windows Server 系統
G. 授權發行器 - DACPU-YKT-FK (1-2 個)
- 功能：卡片發行、權限寫入、掛失解掛
- 接口：USB，即插即用，支持 ISO14443A/B 協議卡片
- 使用場景：前台接待、物業辦公室
H. 電梯廳前端配套設備 (必備)
1. 電源系統
- 派梯控制器：UPS (300W) + 配電箱
- 人臉識別設備：DC12V/5A 開關電源 (每台)
- 攝像頭：DC12V/2A 電源 (每台)
- 建議：系統總電源配置 10kVA UPS，後備時間≥2 小時
AI識別增強設備
|
設備 |
型號 |
技術優勢 |
|
動態視頻流人臉攝像頭 |
DACPU-PT-AI |
◾ 多人遠距離主動識別（安裝高度2.2-2.8米） ◾ 基礎支持2萬人臉，可擴展至10萬 |
2. 網絡設備
- 交換機：24 口千兆管理型 (電梯機房) + 8 口 POE 交換機 (樓層)
- 佈線：超五類網線，所有設備聯網 (TCP/IP)，距離 < 100m
- 網絡架構：星型拓撲，核心交換機置於監控中心
3. AGV 機器人過閘乘梯套件 (選配件)
- AGV 通信模塊：安裝於 AGV 上，支持 RS485 / 以太網 / 無線通信
- 閘機改造：增加 AGV 檢測傳感器 (紅外或微波)，檢測 AGV 通過
- 電梯控制擴展：
AGV乘梯流程：
1. AGV發送開門請求→閘機開門
2. AGV通過後發送派梯指令→派梯系統調度電梯
3. 電梯到達→AGV進入→發送樓層指令
4. 到達目標層→電梯開門→AGV離開→系統復位電梯廳前端設備佈局圖
電梯廳入口
├── 人臉識別攝像頭(天花) → 檢測訪客，輔助派梯
├── 通道閘機(入口處) → 人臉識別閘機派梯控制器
└── 電梯組(2-4台)
├── 人臉識別樓層選層器(牆面)
└── 電梯按鈕面板(已改造，與梯控系統連接)系統連接示意圖
派梯控制器 → 交換機 → {人臉識別設備、閘機控制器、電梯控制器、管理服務器}實施要點
- 電梯廠家配合：必須提供目標選層協議和技術支持，建議在合同中明確
- 佈線規範：
- 強電 (220V) 與弱電 (網絡、控制線) 分開，間距≥30cm
- 梯控信號線使用 RVVP4×0.5 屏蔽線，減少干擾
- 所有線纜需貼標，註明用途和走向
- 調試流程：
- 先單機調試 (閘機、人臉設備)→再系統聯調→最後與電梯對接
- 測試用例：正常通行、VIP 通行、訪客通行、AGV 通行、斷電恢復
權限管理與系統軟件
|
組件 |
型號 |
功能描述 |
|
統一管理軟件 |
DACPU-YKT-Soft |
◾ 中央控制平台：管理門禁/梯控/人臉機等設備 ◾ 人員權限配置（卡片/二維碼/人臉） |
|
授權發行器 |
DACPU-YKT-FK |
◾ 物理卡權限發行與修改，兼容離線操作 |
總結
此配置清單實現了從訪客進入到電梯選層的全流程智能化，通過派梯系統統一調度，可提升 30% 電梯運行效率，減少等待時間，同時增強安全性和用户體驗 。建議實施前與電梯廠家確認兼容性，並與多奧進行實地勘測以優化設備佈局。
注：實際項目中，設備數量應根據電梯數量、閘機通道數和樓層佈局適當調整。
