目錄：

一、硬件需求

二、DHCP概念解釋

三、網絡拓撲圖

四、配置過程

五，相關查詢命令

六、總結

一、硬件需求：

S5820交換機1台，PC客户端1台，路由器代替服務器1台

內網有專門的dhcp服務器（此處用華三路由器代替）連接到交換機，交換機做dhcp中繼，給下面用户分配ip。

二、DHCP概念解釋

動態主機配置協議DHCP（Dynamic Host Configuration Protocol）是一種網絡管理協議，用於集中對用户IP地址進行動態管理和配置。

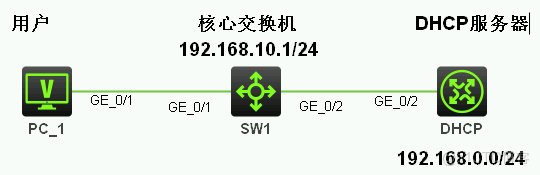

三、網絡拓撲圖：

H3C模擬器中DHCP中繼配置全攻略_IP

編輯

四、配置過程

1，dhcp服務端配置

配置路由器接口地址

[R_DHCP]interface GigabitEthernet 0/2   #進入2號接口

[R_DHCP-GigabitEthernet0/2]ip address 192.168.0.1 24配置接口IP和子網掩碼

開啓dhcp

[R_DHCP]dhcp enable

配置dhcp地址池

[R_DHCP]dhcp server ip-pool vlan10 創建基於接口VLAN10的地址池

[R_DHCP-dhcp-pool-vlan10]network 192.168.10.0 mask 255.255.255.0       配置dhcp網段

H3C模擬器中DHCP中繼配置全攻略_IP_02

編輯

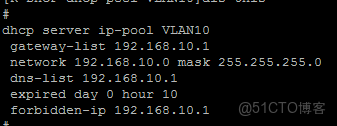

[R_DHCP-dhcp-pool-vlan10]gateway-list 192.168.10.1 //配置網關地址

[R_DHCP-dhcp-pool-vlan10]dns-list 192.168.10.1 //配置dns服務器地址

[R_DHCP-dhcp-pool-vlan10]expired day 0 hour 10 //配置租期

[R_DHCP-dhcp-pool-vlan10]forbidden-ip 192.168.10.1 //配置排除地址

H3C模擬器中DHCP中繼配置全攻略_服務器_03

編輯

配置dhcp服務器到內網192.168.10.0/24的靜態路由，保證網絡互通

[R_DHCP]ip route-static 192.168.10.0 24 192.168.0.2

2，配置交換機

配置交換機上聯路由器接口和地址

[SW1]vlan 100  創建基於接口VLAN100

[SW1]interface vlan 100   進入接口VLAN100

[SW1-Vlan-interface100]ip add 192.168.0.2 24 配置VLAN100IP地址

[SW1-Vlan-interface100]quit

[SW1]interface GigabitEthernet 1/0/2

[SW1-GigabitEthernet1/0/2]port link-type access

[SW1-GigabitEthernet1/0/2]port access vlan 100

配置交換機下聯內網的接口和地址

[SW1]vlan 10 創建VLAN10

[SW1-vlan10]interface GigabitEthernet 1/0/1   劃分vlan10到接口下

[SW1-GigabitEthernet1/0/1]port link-type access 接口協議改為ACCESS

[SW1-GigabitEthernet1/0/1]port access vlan 10   放通VLAN10通過

[SW1-GigabitEthernet1/0/1]qu

[SW1]interface vlan 10   進入VLAN10

[SW1-Vlan-interface10]ip address 192.168.10.1 24  配置地址

[SW1-Vlan-interface10]dhcp select relay //設置接口工作在dhcp中繼模式，（缺省接口工作在dhcp服務器模式下）

[SW1-Vlan-interface10]dhcp relay server-address 192.168.0.1 //設置接口中繼的dhcp服務器的地址

開啓dhcp

[SW1]dhcp enable

添加缺省靜態路由，保證和dhcp服務器網絡互通

[SW1]ip route-static 0.0.0.0 192.168.0.1

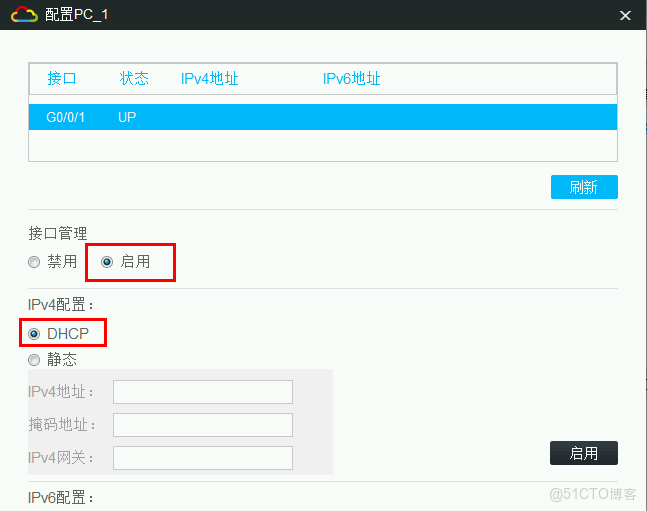

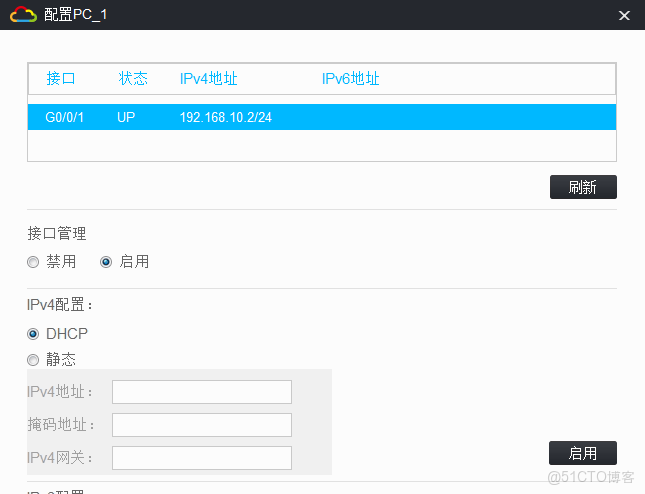

查看客户端，驗證是否通過DHCP自動獲得IP地址：完成實驗

H3C模擬器中DHCP中繼配置全攻略_IP_04

編輯

H3C模擬器中DHCP中繼配置全攻略_DHCP_05

編輯

五，相關查詢命令

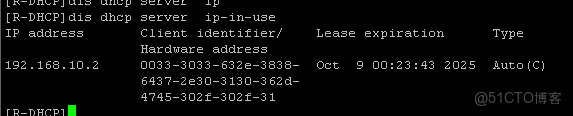

在dhcp服務器的路由器上查看dhcp分配情況
display dhcp server ip-in-use

H3C模擬器中DHCP中繼配置全攻略_服務器_06

編輯

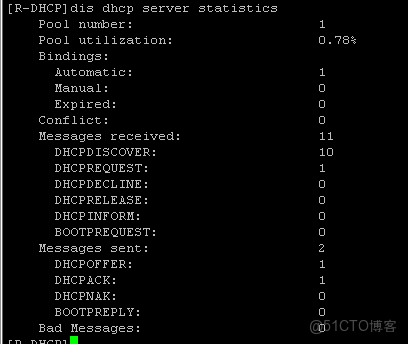

使用命令查看dhcp服務器的統計信息。display dhcp server statistics

H3C模擬器中DHCP中繼配置全攻略_DHCP_07

編輯

dis dhcp server free-ip  查看剩餘沒分配地址

H3C模擬器中DHCP中繼配置全攻略_服務器_08

編輯

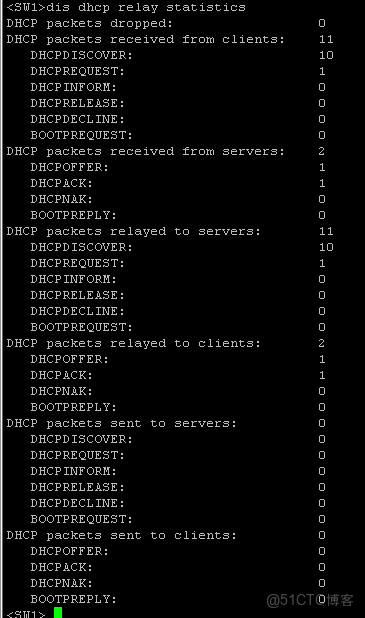

四、在中繼交換機上查看中繼統計信息，

H3C模擬器中DHCP中繼配置全攻略_DHCP_09

編輯

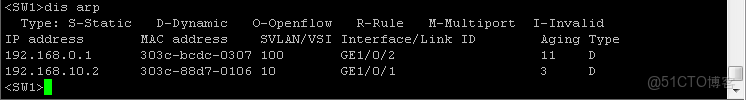

dis arp顯示所有IP地址對應的MAC地址、所屬VLAN及關聯端口

H3C模擬器中DHCP中繼配置全攻略_IP_10

編輯

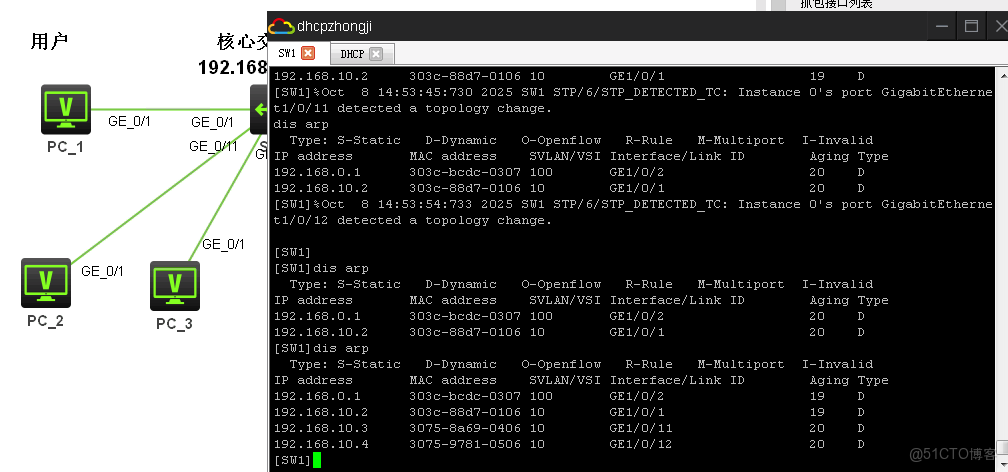

增加兩台PC測試DHCP功能是否正常。

H3C模擬器中DHCP中繼配置全攻略_DHCP_11

編輯

六、總結

1、核心交換機上要開啓DHCP服務 dhcp enable

2、需要在開啓dhcp中配置中繼
