TaskGraph是線程池的進階，能讓任務之間產生依賴，上層可以方便地指定這種依賴。各任務的依賴關係就形成了“圖”。

除了線程池，TaskGraph還可以管理GrameThread、RenderThread等獨立線程的調度，是UE中最複雜，功能最全面的多線程調度框架了。

典型場景

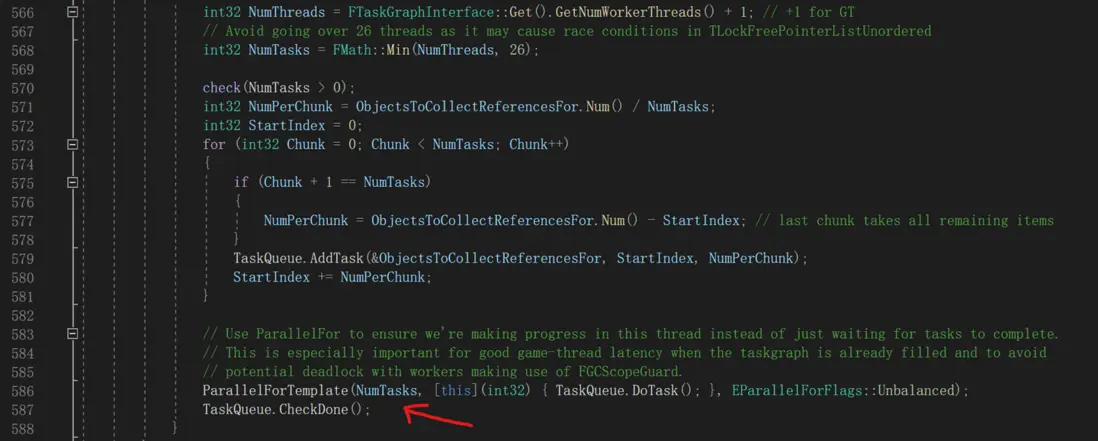

UE的多線程GC是TaskGraph的一個典型場景，需要把一個大的Array分割成若干小的Array，然後分到多個線程處理，GameThread需要等這些線程都處理完了，再執行以後的任務。代碼如下：

注意最後的ParallelFor，把多線程處理封裝成並行For行為，分發到多個線程，然後等待多線程執行結束。

如果用普通線程實現這個功能，需要手動用FEvent實現等待，要寫一些特化代碼。

一、使用TaskGraph

1. Gamethread Tick
最常見的GameThread World Tick，就是由TaskGraph驅動的，因為GameThread也由TaskGraph管理，我們寫的Actor::Tick，Component::Tick都在這裏執行。Tick函數本身可以包裝到TGraphTask裏，然後用WaitUntilTasksComplete函數執行所有Task。

2. Async函數

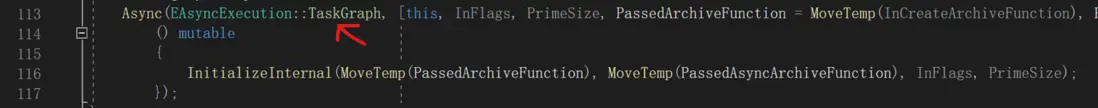

Async函數可以指定EAsyncExecution::TaskGraph，讓任務在TaskGraph線程池中執行。還能指定EAsyncExecution::TaskGraphMainThread，讓一些短時間任務在主線程執行。

3. WaitUntilTasksComplete

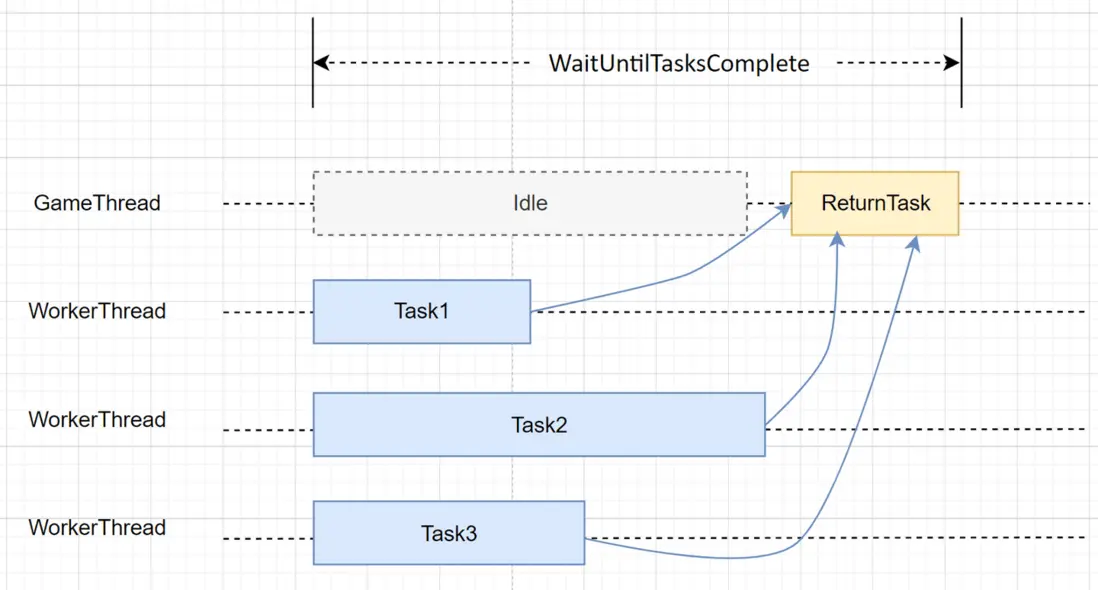

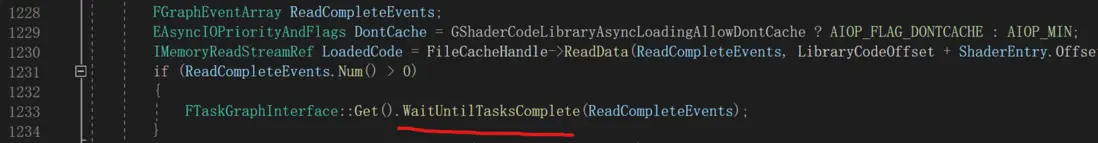

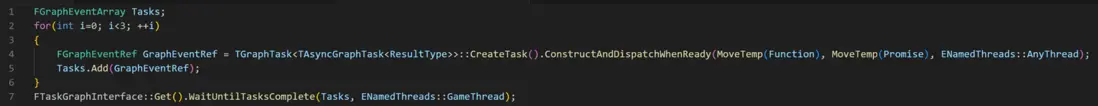

如果需要發出一些異步任務，然後等待執行結束，可以手動構造FGraphEventArray，然後調用WaitUntilTasksComplete等待執行完畢，這裏能體現TaskGraph的調度。

二、TaskGraph線程池

TaskGraph包含了線程池功能，不妨首先看線程池部分是如何實現的，這也比較好切入。類似FQueuedThreadPoolBase結構，TaskGraph的線程池有FTaskGraphInterface、FScheduler、FThread、TGraphTask和TAsyncGraphTask。

1. FTaskGraphInterface
FTaskGraphInterface是TaskGraph的管理類，是個單例，本身也是Interface，一些重要功能由子類實現。

接口

• Startup：初始化TaskGraph。
• Shutdown：關閉TaskGraph。
• AttachToThread：把一個獨立線程添加到TaskGraph中，比如GameThread和RenderThread。
• WaitUntilTasksComplete：讓一些線程運行若干任務，並在當前線程等待這些任務都執行完。
• TriggerEventWhenTasksComplete：當若干任務執行完，觸發一個Fevent。
• ProcessThreadUntilIdle：讓一個NameThread一直處理自己的TaskQueue，直到執行完所有Task。

子類
FTaskGraphCompatibilityImplementation
UE5的新TaskGraph子類，實現了TaskGraph的核心功能，不包含任務依賴功能，任務依賴由task實現。

成員

• uint32 PerThreadIDTLSSlot：TaskGraph用FWorkerThread結構體管理線程，每個線程在自己的TLS變量中存儲指向FWorkerThread結構的指針。
• Int32 NumNamedThreads：Named線程數量。
• Int32 NumWorkerThreads：Worker線程數量。
• Int32 NumBackgroundWorkers：BackgroudWorker數量。
• Int32 NumForegroundWorkers：ForegroundWorker數量。
• TArray<FWorkerThread> NamedThreads：管理了所有NamedThread。

FTaskGraphImplementation：舊TaskGraph子類實現，不看了。

2. FScheduler
FScheduler用於創建、管理Workder線程，以及把Task分派給Worker線程。

成員

• TArray<TUniquePtr<FThread>> WorkerThreads：工作線程。
• TAlignedArray<FSchedulerTls::FLocalQueueType> WorkerLocalQueues：WorkerThread對應的Task。
• TAlignedArray<FSleepEvent> WorkerEvents：WorkerThread對應的Event。
• EThreadPriority WorkerPriority：工作線程優先級。
• EThreadPriority BackgroundPriority：Background WorkerThread優先級。
• FSchedulerTls::FQueueRegistry QueueRegistry：全局任務隊列。

方法

• StartWorkers：創建WorkerThreads和Event等。
• StopWorkers：執行完所有Task，然後銷燬WorkerThreads。
• TryLaunch：在WorkerThreads上執行Task。
• WakeUpWorker：通過Event Trigger喚醒WorkerThreads。

3. FThread
TaskGraph創建的WorkerThread，使用FThread來管理，它是操作系統中一個線程的表示，封裝了一個FThreadImpl。

方法
Join：最主要的方法，等待線程執行完畢。

成員
TSharedPtr<class FThreadImpl, ESPMode::ThreadSafe> Impl：實際的Frunnable。

4. FThreadImpl
FThread的具體實現，繼承自Frunnable。

方法
Run：調用了成員ThreadFunction。

成員

• TUniqueFunction<void()> ThreadFunction：線程要執行的函數，就是WorkerMain。
• TUniquePtr<FRunnableThread> RunnableThread：對應的FRunnableThread對象。

5. TGraphTask
TaskGraph系統中管理的Task，不直接調用用户提供的Task函數，而是把函數封裝成一個user defined task，存儲在其中。

成員

• TAlignedBytes<sizeof(TTask),alignof(TTask)> TaskStorage：存儲的user defined task，類型由模板指定。
• FGraphEventRef Subsequents：存儲哪些GraphTask以我們為前置。

方法

• CreateTask：創建一個新GraphTask。
• ExecuteTask：執行Task。
• SetupPrereqs：設置Task前置。

6. TAsyncGraphTask
屬於user defined task，是UE為實現Async函數而創建的類。

成員

• TUniqueFunction<ResultType()> Function：用户提供的Task方法。
• LowLevelTasks::FTask TaskHandle：FSchedule中對應的FTask對象。

方法
DoTask：執行Function。

7. FTask
Scheduler中使用的最底層任務對象。

成員

• FTaskDelegate Runnable：封裝的Task函數對象。
• FPackedDataAtomic PackedData：Priority，DebugName等信息。

方法
ExecuteTask：執行Task。

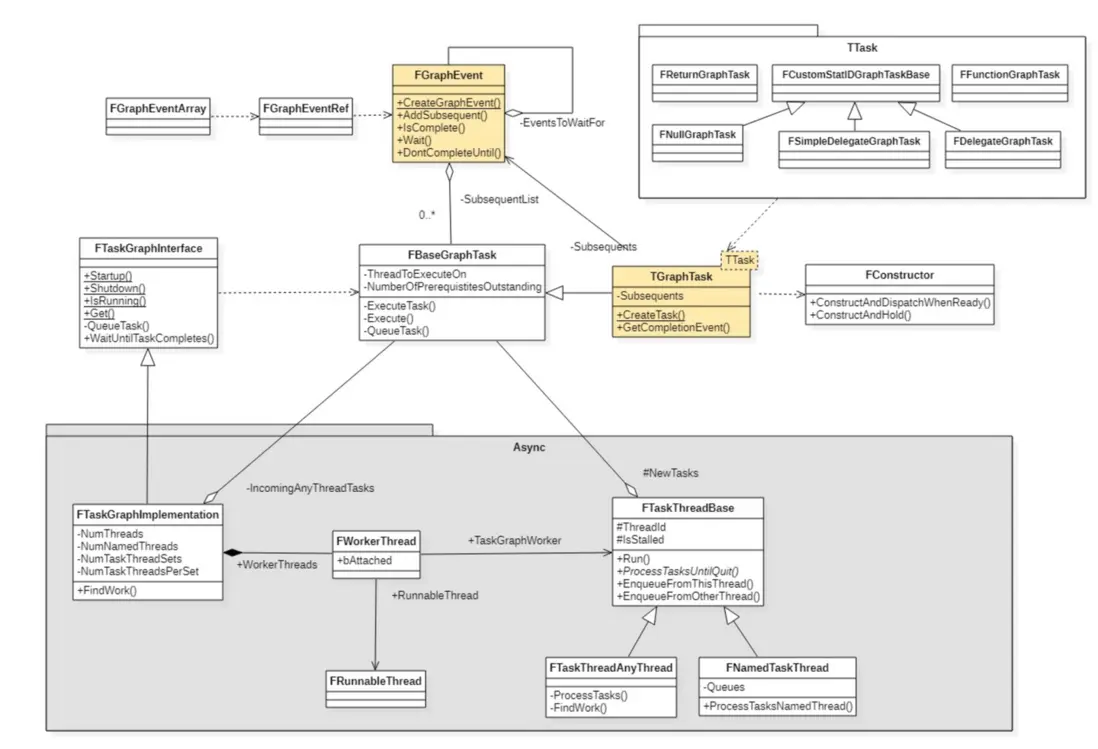

借用其他博主畫的類圖，這張類圖畫的很好，但需要把其中的FTaskGraphImplementation類換成FTaskGraphCompatibilityImplementation：

三、初始化Worker線程

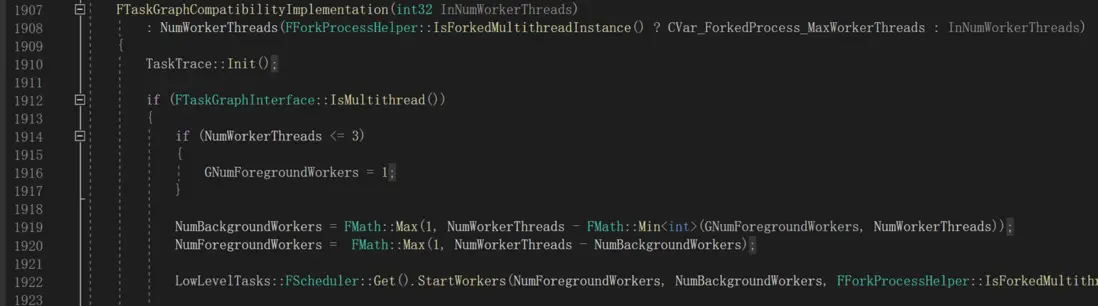

在PreInitPreStartupScreen函數中，會調用FTaskGraphInterface::Startup函數初始化TaskGraph，然後調用到Fscheduler::StartWorkers創建WorkerThreads。 參數NumberOfWorkerThreadsToSpawn與CPU核數有關，Windows平台為總核數減2，估計一個留給GameThread，一個留給RenderThread。

WorkerThreads分為ForegroundWorker和BackgroundWorker，線程優先級不一樣，分別是TPri_SlightlyBelowNormal和TPri_BelowNormal，ForegroundWorker默認只有兩個。最終的創建WorkerThreads代碼如下：

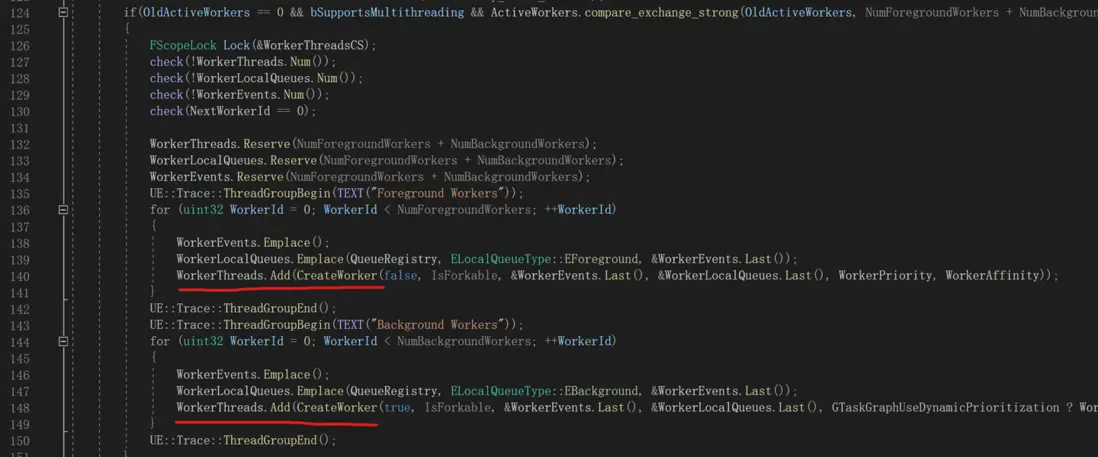

對於每個WorkerThread，要創建三樣東西：

• 首先創建一個屬於該WorkerThread的FSleepEvent，內部包含了WorkerThread當前狀態和對應的FEvent對象，用於管理WorkerThread的Sleep、Running等狀態轉換，存儲在WorkerEvents中。
• 然後創建一個Local任務隊列，用於存儲Task，存在WorkerLocalQueues數組中。
• 最後通過CreateWorker創建一個線程，用FThread包裝，存儲在WorkerThreads數組。線程函數是FScheduler::WorkerMain，主要任務從Task隊列中取出Task並執行。

對於ForegroundWorker和BackgroundWorker，一些參數會有不同。

除了專門的WorkerThread，GameThread也能作為WorkerThread使用，可以把一些Task指定到GameThread執行，具體會在下面介紹。

1. 添加任務

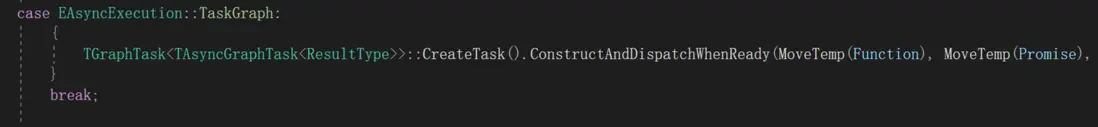

觀察Async函數，首先調用CreateTask，創建一個FConstructor對象，內部包裝一個TGraphTask實例。TGraphTask創建時可以指定前置Task，但Async函數的任務是輕量的異步任務，沒有前置，因此這裏直接用NULL。TGraphTask接受模板參數TTask，這裏為TAsyncGraphTask。

TAsyncGraphTask
TAsyncGraphTask是用户自定義Task，可以把一個Lambda函數派發到WorkerThread或者GameThread上執行。

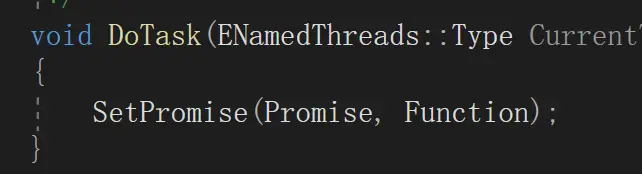

DoTask函數

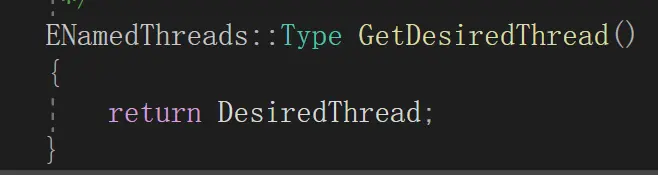

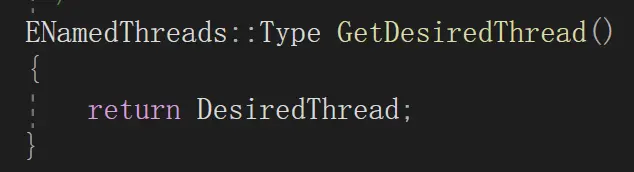

GetDesiredThread函數，可以在構造函數中傳入想執行的線程。

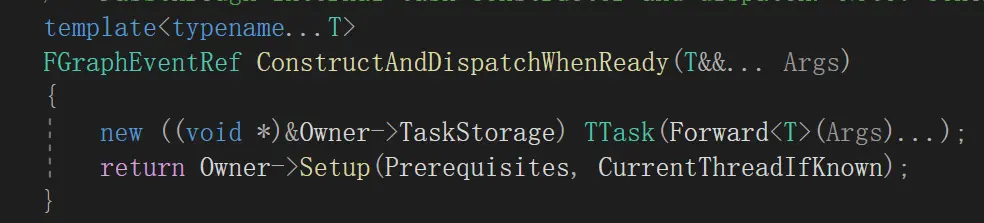

然後執行ConstructAndDispatchWhenReady，先構造一個TAsyncGraphTask實例，設置到TGraphTask.TaskStorage指針上。然後執行Setup函數，其中一些操作是GraphTask前置和後置相關的，先不管，最後會進入QueueTask函數，把任務添加到TaskGraph執行。

注意到這裏用了FConstructor作為Helper類，把難寫的TaskStorage原地構造包在裏面，更易使用。

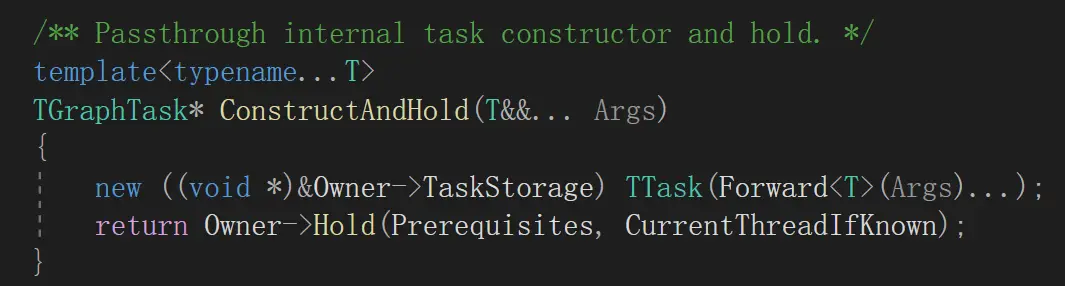

FConstructor還有另一個函數ConstructAndHold，這可以先創建TGraphTask，但不執行，後面通過手動調用TGraphTask::Unlock執行，但這種用法不多。

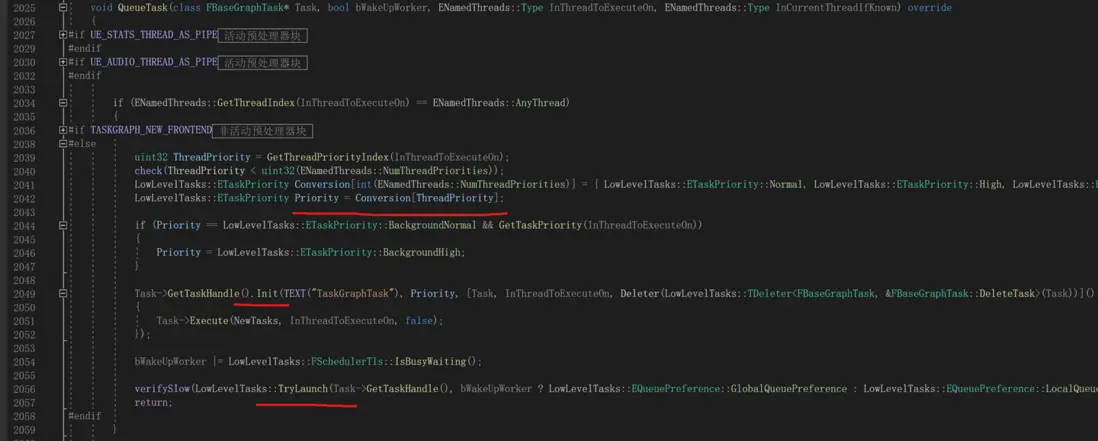

GraphTask也有一個優先級類型，為ETaskPriority，這裏首先會根據GraphTask希望執行的線程類型，得到對應的TaskPriority，AnyThread對應的就是Normal。

Task->GetTaskHandle()獲取了GraphTask內部的FTask對象，Init操作用於把Priority和封裝的Lambda函數參數賦值進去，初始化FTask對象。

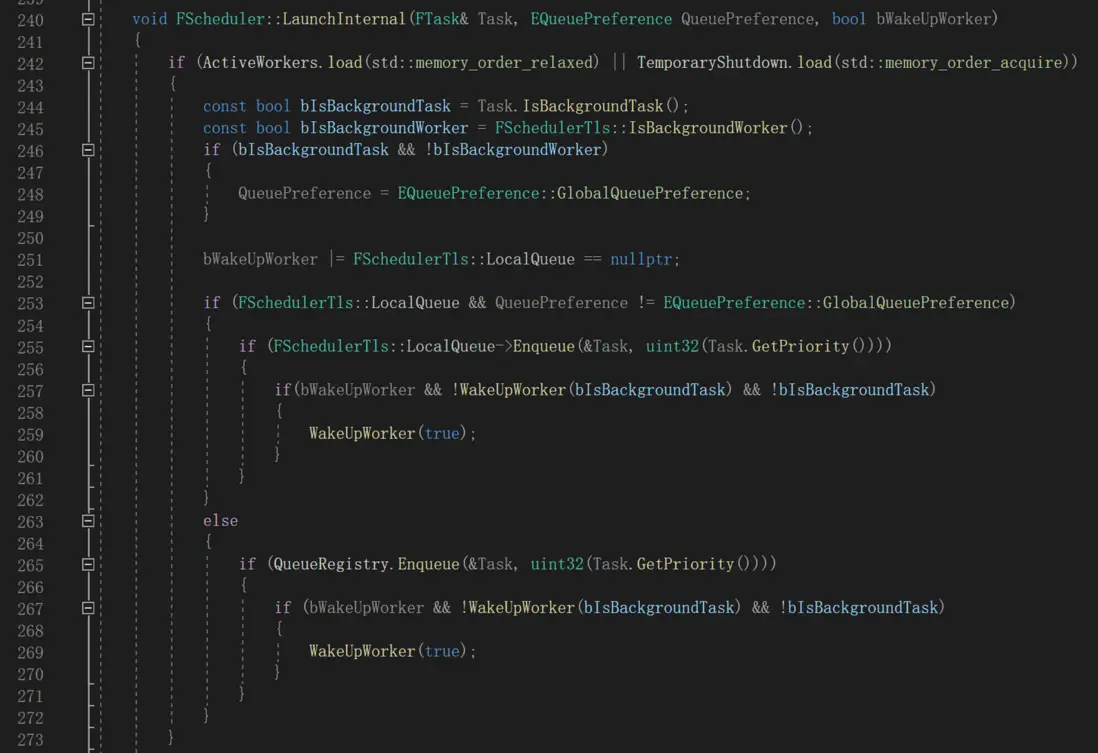

最後TryLaunch會進入FSchedule，把FTask加入到任務隊列中。

任務隊列分為Thread Local和Global兩種，Async函數場景會加入Global，TaskGraph任務隊列特點是無鎖，即使多生產者，多消費者，也不需要加CriticalSection級別的鎖，只使用原子操作。關於無鎖任務隊列，會在下面專門介紹。

WakeUpWorker後面再看。

至此，用户提供的Task已經被加入到任務隊列。

2. 執行任務
首先看創建Worker Trhead的線程函數WorkerMain：

參數含義：

• WorkerEvent：線程對應的SleepEvent，存在Scheduler數組中。
• ExternalWorkerLocalQueue：存Task的LocalQueue，當前WorkerThread獨佔，存在Scheduler數組中。
• WaitCycles：線程短等待的YieldCycles，不同WorkerThread會有些差異，避免大家一起執行YieldCycles。
• bPermitBackgroundWork：BackgroundWorker為true，ForegroundWorker為false。

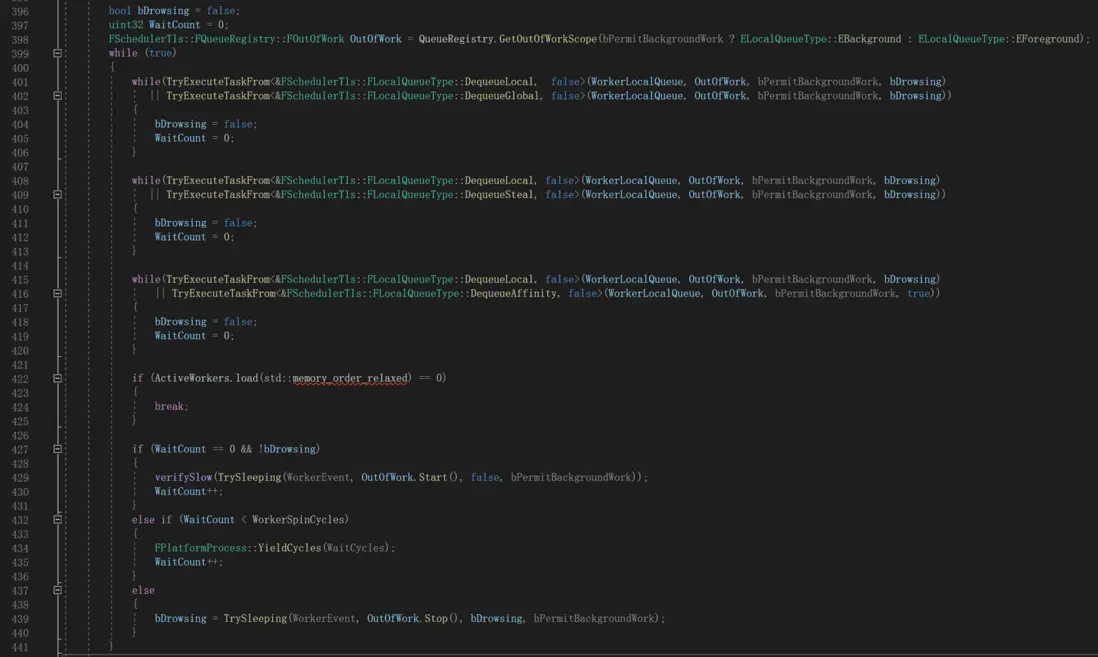

然後是一個大While循環，不斷從Task隊列中取Task執行，沒有Task則進入Sleep。這裏涉及到一些細節，首先看到Worker隊列有很多種，然後線程也不是簡單的沒Task就進入Sleep，而是有更多狀態切換，以達到更好性能。

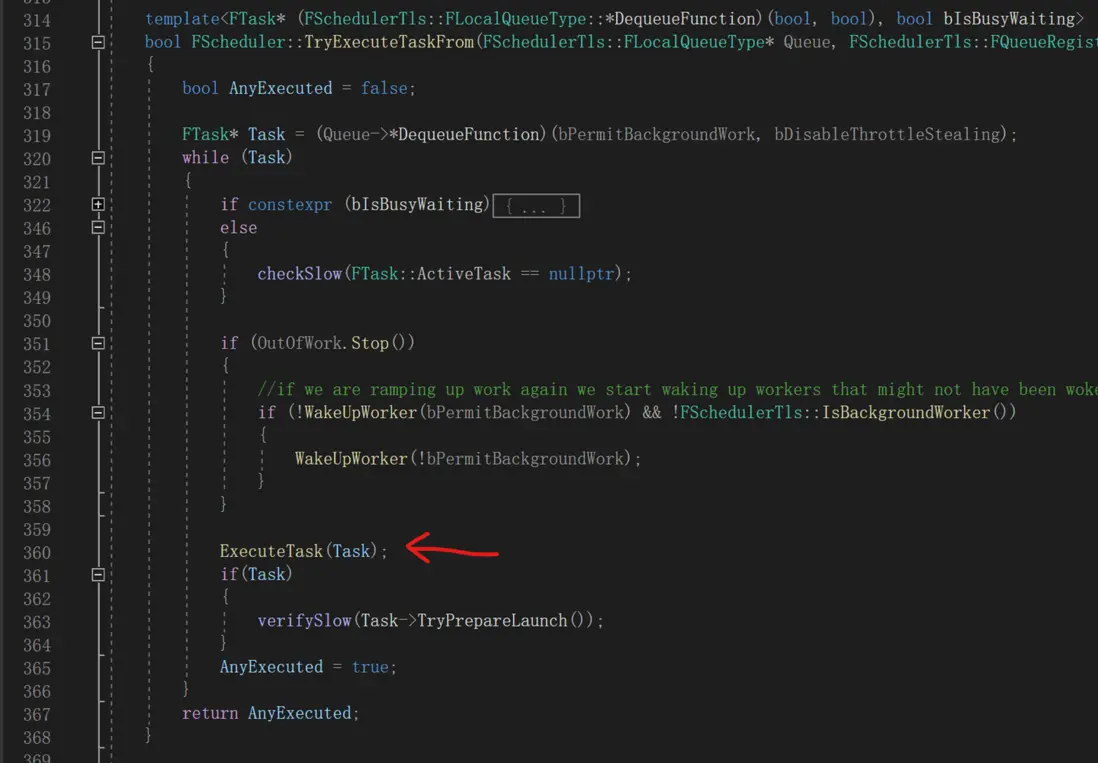

先忽略Task隊列的細節，因為這涉及到無鎖隊列的實現，認為從一個邏輯上的隊列裏取Task，進入TryExecuteTaskFrom函數。最終進入ExecuteTask函數，執行用户提供的Task，返回值AnyExecuted表示是否執行了Task。

Task處理完後不直接用WaitEvent進入Wait，TaskGraph裏增加了一個Drowsing（休眠）狀態，總共有三個狀態，狀態通過FSleepEvent結構體維護，轉換邏輯在TrySleeping函數。

Running：正在執行Task。

Drowsing：隊列中Task剛執行完不久，執行WorkerSpinCycles次的主動YieldCycles函數，釋放一點CPU時間片，估計為了避免頻繁調用Wait和Trigger。進入Drowsing會把FSleepEvent加入SleepEventStack容器，認為已經處於不活躍狀態，需要通過WakeUpWorker調用從容器中移除，改回Running。

Sleeping：一段時間的Drowsing狀態內沒有執行新的Task，調用FEvent.Wait，線程進入阻塞狀態。只有通過WakeUpWorker函數執行FEvent.Trigger後才能恢復執行，同時會把FSleepEvent從SleepEventStack中彈出，把狀態改回Running。

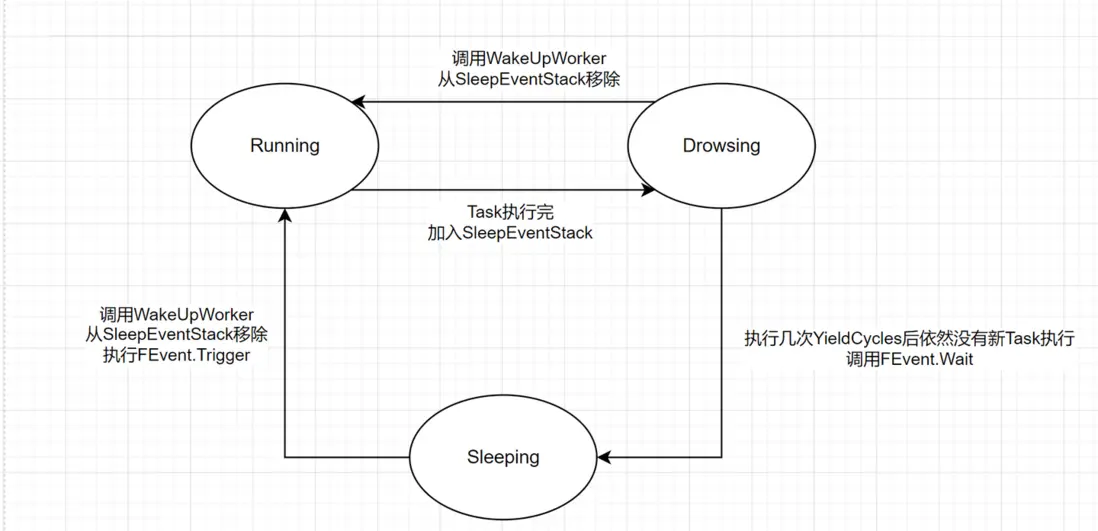

狀態轉換圖如下：

3. Task優先級
遊戲運行過程中會產生大量Task，UE支持為Task指定多個優先級，提供更細粒度的控制，雖然在Async函數裏只提供了一種優先級。這裏只討論Task在WorkerThread中執行的情況，GameThread和RenderThread執行Task另外再討論。

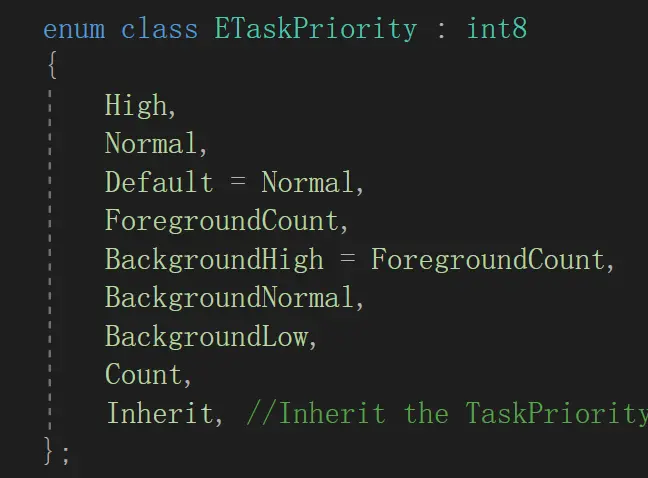

Task優先級定義如下：

真正有意義的是High、Normal、BackgroundHigh、BackgroundNormal和BackgroundLow五種，運行時會按照優先級維護多個隊列，按照優先級順序執行這些Task。

但用户不能直接指定Task的優先級。用户自定義Task可以通過GetDesiredThread函數指定希望執行的線程、線程優先級、以及Background Task的優先級，最終會設置在TGraphTask的ThreadToExecuteOn屬性上。

這個int32中嵌入了很多信息：

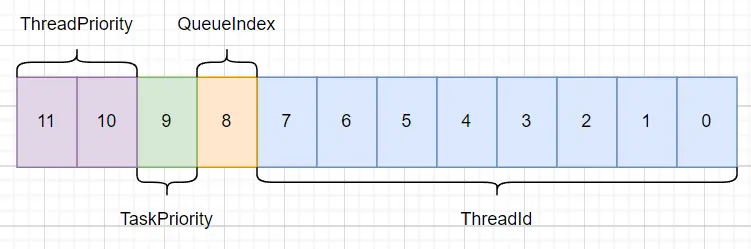

ENamedThreads的組成如下，按比特位劃分了不同區域，具體也可看enum定義，這裏過長不貼了。

• ThreadId部分8位
  標識線程的ID，NamedThread下標從0開始，StatsThread=0，RHIThread=1，AudioThread=2，GameThread=3，AnyThread=0xff。
• QueueIndex部分1位
  MainQueue=1，LocalQueue=2。
• ThreadPriority部分2位
  指定不同線程優先級，也可以認為是Task的粗粒度優先級，NormalThreadPriority=0，HighThreadPriority=1，BackgroundThreadPriority=2。
• TaskPriority部分1位
  用户定義的Task細粒度優先級，僅對ThreadPriority=BackgroundThreadPriority時有效，把BackgroundThreadPriority再細分，NormalTaskPriority=0，HighTaskPriority=1。

注意ThreadId的AnyThread選項，表示在任意Worker線程執行，但之前介紹過Worker線程分為ForgroundWorker和BackgroundWorker，它們線程優先級不同，Task具體在哪類Worker中執行，還是要看根據ENamedThreads得到的TaskPriority。

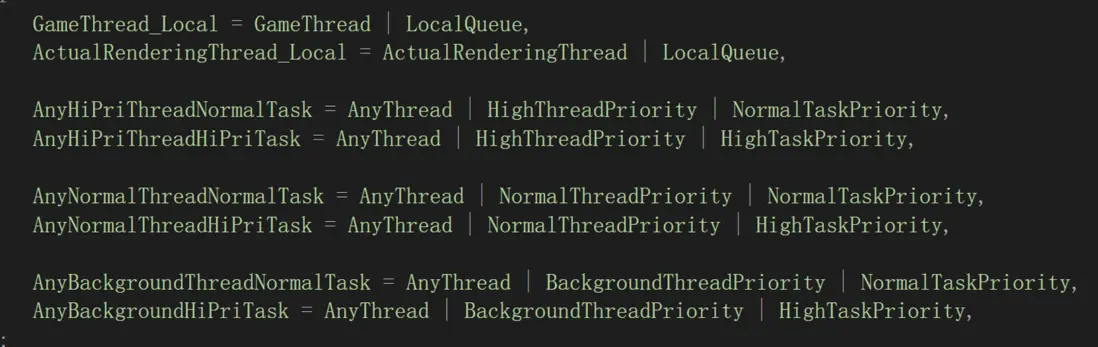

多個枚舉可以組合，引擎提供了一些預置enum，目前並不是所有組合都支持，比如AnyHiPriThreadNormalTask和AnyHiPriThreadHiPriTask是等同的，只是先都定義了。

以AnyBackgroundThreadNormalTask為例，該Task會在WorkerThread中執行，線程TaskPriority是BackgroundNormal，用户定義TaskPriority是NormalTaskPriority。

UE也提供了一些Helper函數，從中獲取信息：

• GetThreadIndex
• GetQueueIndex
• GetTaskPriority
• GetThreadPriorityIndex

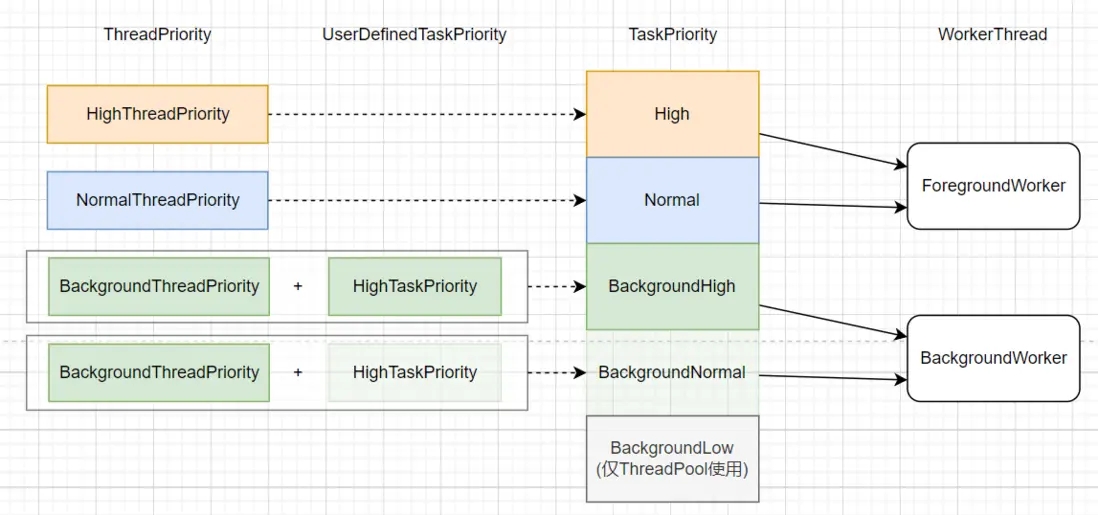

最終的TaskPriority和WorkerThread種類由ThreadPriority和用用户定義TaskPriority共同決定，代碼在FTaskGraphCompatibilityImplementation::QueueTask中，整理的對應關係如下：

TaskQueue也按照TaskPriority數量進行了劃分，各優先級有自己的容器。TaskQueue分為Thread Local LocalQueue和全局的OverflowQueues，定義如下，是個ETaskPriority::Count的數組：

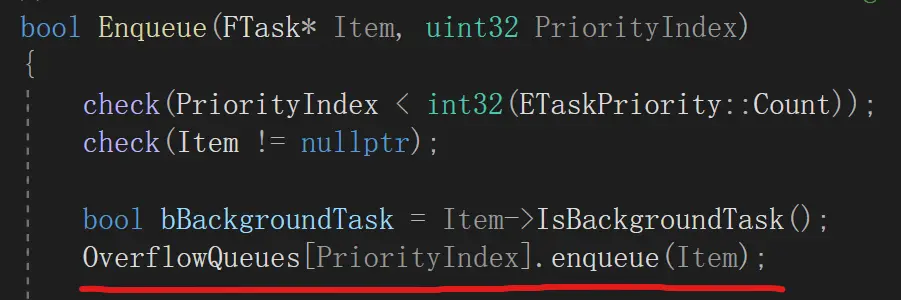

以OverflowQueues為例，添加Task代碼如下：

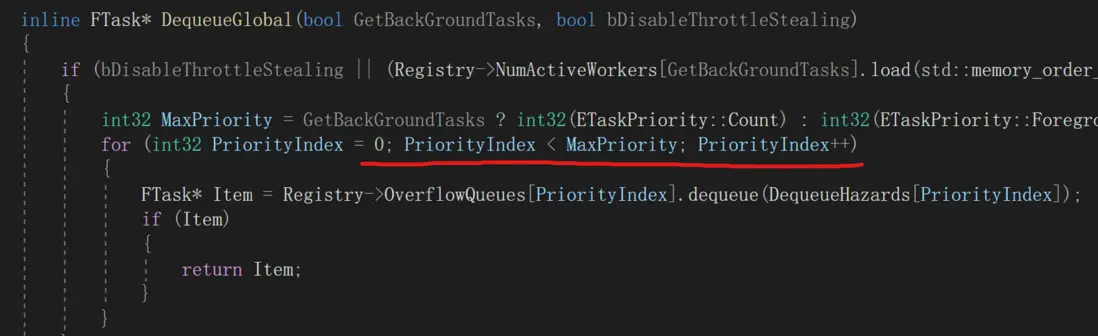

取Task代碼如下，優先級從高到低遍歷：

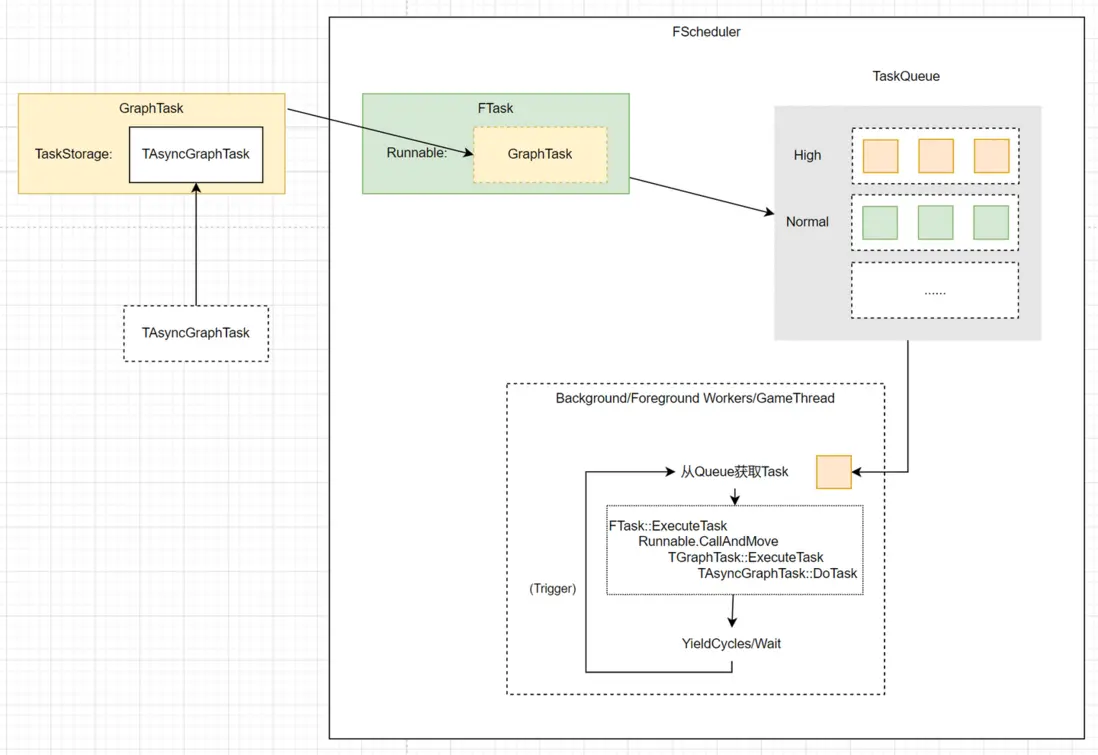

總結一下，TaskGraph提供線程池功能時執行流程圖如下，這裏TAsyncGraphTask也可以換成我們自己寫的用户Task，同樣使用TGraphTask<UserDefinedTask>::CreateTask().ConstructAndDispatchWhenReady接口即可。

四、TaskGraph管理NamedThread

TaskGraph不僅可以創建WorkerThread執行任務，還能把GameThread、RenderThread等專用線程也納入管理，分派任務給線程執行。

回顧FTaskGraphCompatibilityImplementation定義，其中包含了NameThreads容器，用一個FWorkerThread代表一個NamedThread。

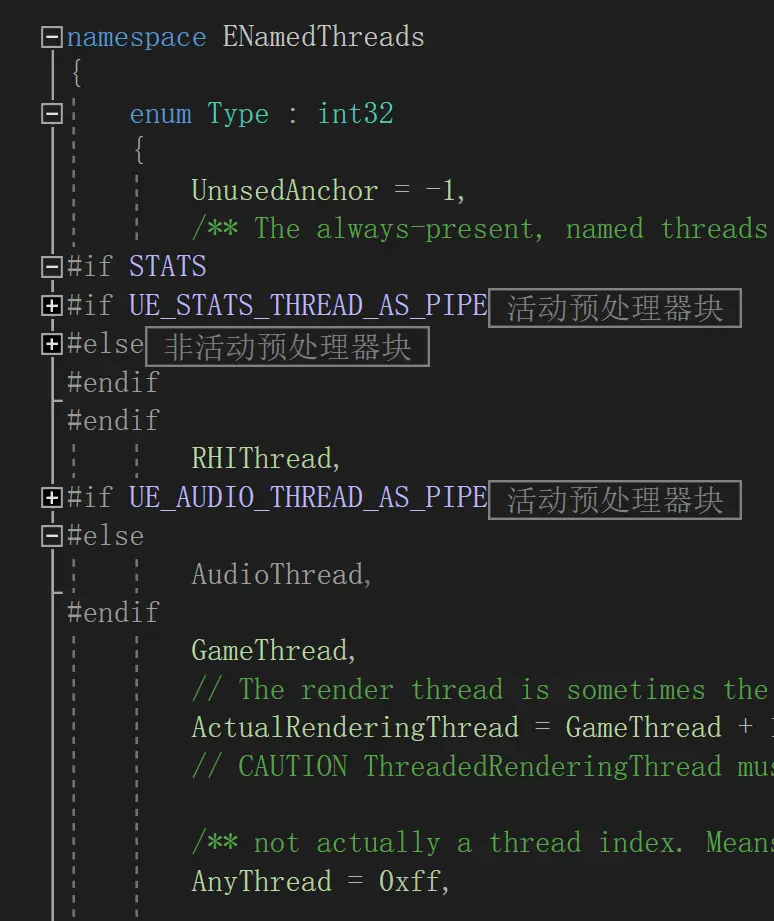

NamedThread線程ID定義如下，有RHIThread、AudioThrad、GameThread和RenderThread四個。

1. FWorkerThread
表示一個線程，包含相關信息，目前實現只用於NamedThread。

成員

• FTaskThreadBase*TaskGraphWorker：真正的TaskGraphWorker。
• bool bAttached：NameThread是否被註冊到TaskGraph系統。

2. FTaskThreadBase
用於讓NamedThread有執行GraphTask的能力。

成員

• ENamedThreads::Type ThreadId：線程ID。
• Uint32 PerThreadIDTLSSlot：FWorkerThread對象指針會被存儲到這個Slot對應的TLS中，這樣NamedThread就能取到它了。
• TArray<FBaseGraphTask*>NewTasks：這個線程要執行的Task。
• FWorkerThread*OwnerWorker：所有者FWorkerThread的指針。

函數

• ProcessTasksUntilQuit
• ProcessTasksUntilIdle：兩個都用於讓NameThreads不斷執行Task，直到線程Idle或者設置RequestQuit標記。
• EnqueueFromThisThread：向線程添加GraphTask任務，當前執行的線程就是NamedThread。
• EnqueueFromOtherThread：效果同上，當前執行線程不是NamedThread。
• Run：內部執行ProcessTasksUntilQuit。

3. FNamedTaskThread
繼承自FTaskThreadBase，用於管理NamedTask。

成員
FThreadTaskQueue Queues[ENamedThreads::NumQueues]：存儲Task的隊列，分MainQueue和LocalQueue兩個。

函數
覆寫了ProcessTasksUntilQuit，ProcessTasksUntilIdle，EnqueueFromOtherThread。

4. FThreadTaskQueue
NamedTaskThread擁有的Task隊列。

• FStallingTaskQueue<FBaseGraphTask, PLATFORM_CACHE_LINE_SIZE, 2> StallQueue：包裝了兩個LockFreelist，對應High和Normal兩個優先級，NamedThread的Task只有這兩個優先級。
• FEvent*StallRestartEvent：當線程執行完Task後，在該Event上等待

五、創建FWorkerThread對象

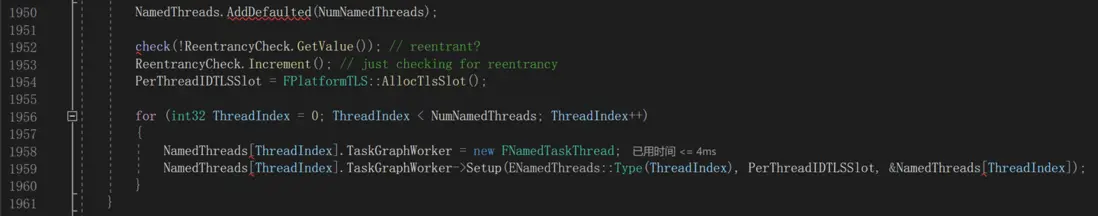

在TaskGraph Startup時，會根據NameThreads數量，創建對應的FWorkerThread對象，存儲在NamedThreads數組中。FWorkerThread初始化主要有兩個參數：一個是分配的TLS Slot，用來存它，另一個是FNamedTaskThread對象。

六、GameThread註冊到TaskGraph

當前線程調用AttachToThread函數可以把自己註冊到TaskGraph中，需要提供一個線程ID。

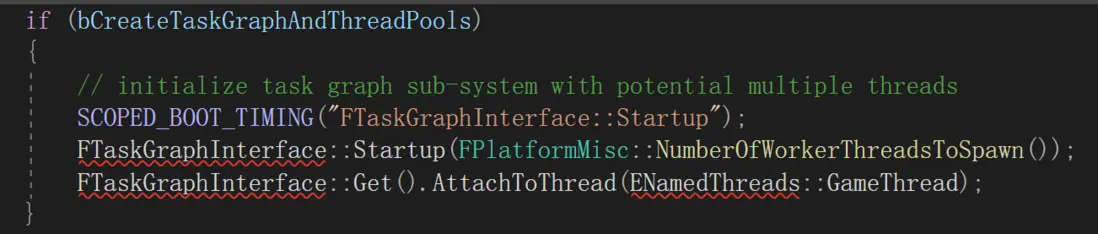

這是GameThread的註冊方式，在Startup後就立即註冊了：

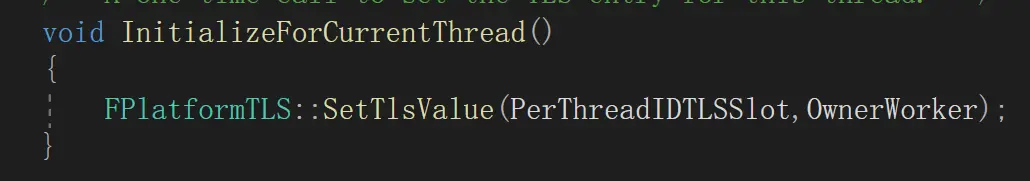

接着執行到這裏，先根據CurrentThread ID獲取到對應的TaskGraphWorker，然後調用InitializeForCurrentThread，該函數會把OwnerWorker存儲在PerThreadIDTLSSlot的TLS中。

這樣就完成了註冊。

其他幾個NamedThread也用同樣的方式註冊。

七、向NameThread添加Task任務

使用Async函數可以向GameThread添加Task，把參數設為EAsyncExecution::TaskGraphMainThread即可。往後的CreateTask等流程都相同，區別只在最後的QueueTask。

這裏傳入的InThreadToExecuteOn為GameThread，InCurrentThreadIfKnown沒有設置，默認為AnyThread，也可以工作。

QueueToExecuteOn表示希望加在MainQueue還是LocalQueue，在外部可以設置。

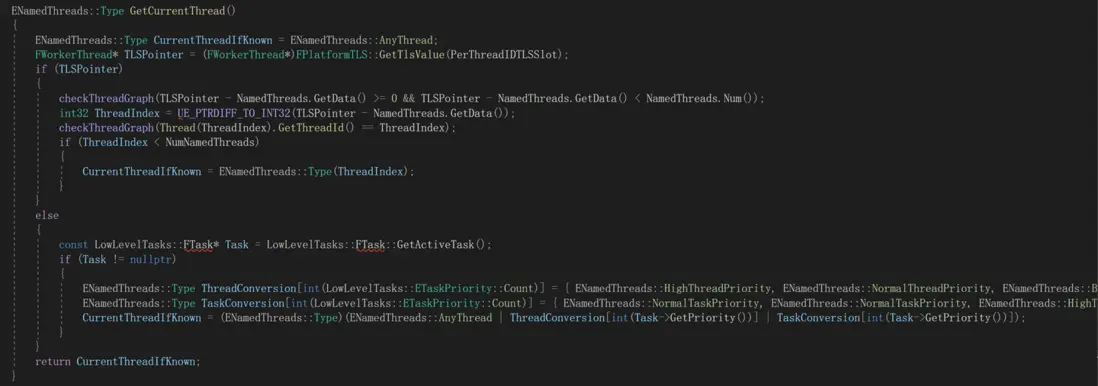

比較值得注意的GetCurrentThread函數，需要得到當前線程ID，用ENamedThreads表示。

如果是NamedThread，已經設置了TLS，從中取出FWorkerThread指針，然後得到在NamedThreads中的偏移，就是ThreadId。

如果是AnyThread，還會先嚐試獲取當前線程上的ActiveTask，然後獲取ThreadPriority和TaskPriority，一併返回。

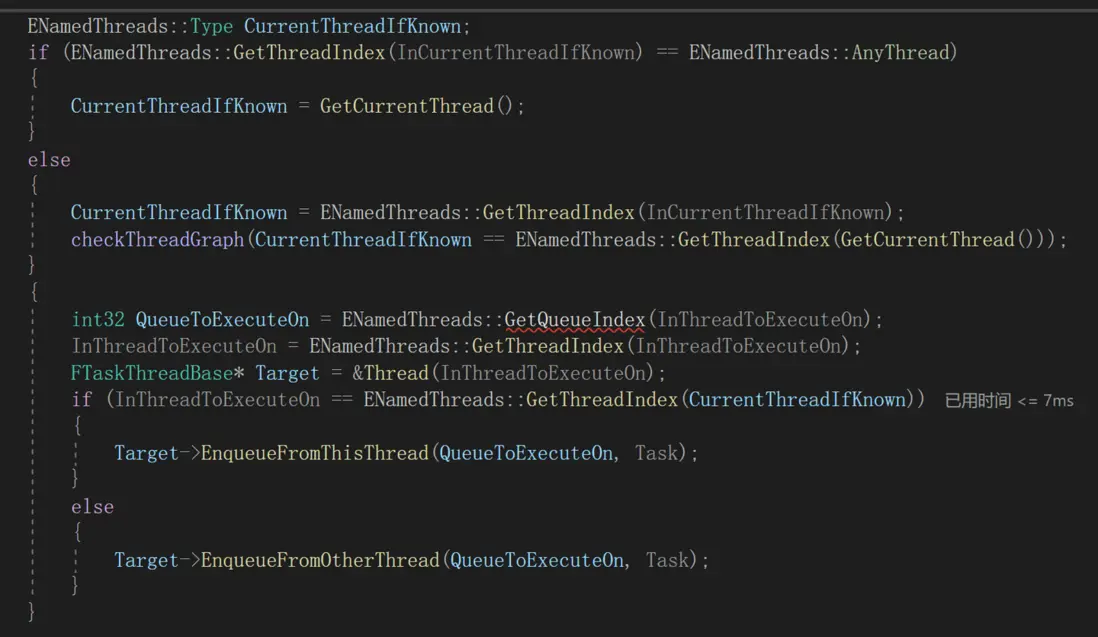

最後根據ThreadToExecuteOn和CurrentThreadId，調用EnqueueFromThisThread或EnqueueFromOtherThread，這兩個接口區別為前者是當前線程調用的，後者可以由其他線程調用，也可以由當前線程調用，多了一步線程喚醒操作。

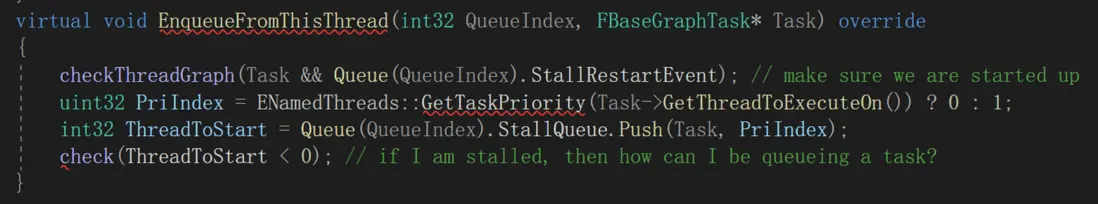

EnqueueFromThisThread把Task加到Queues容器中，QueueIndex決定是MainQueue還是LocalQueue，默認MainQueue，然後從之前的ThreadIdAndIndex裏獲取到TaskPriority，決定加到內部的HighPriority還是NormalPriority Task容器。

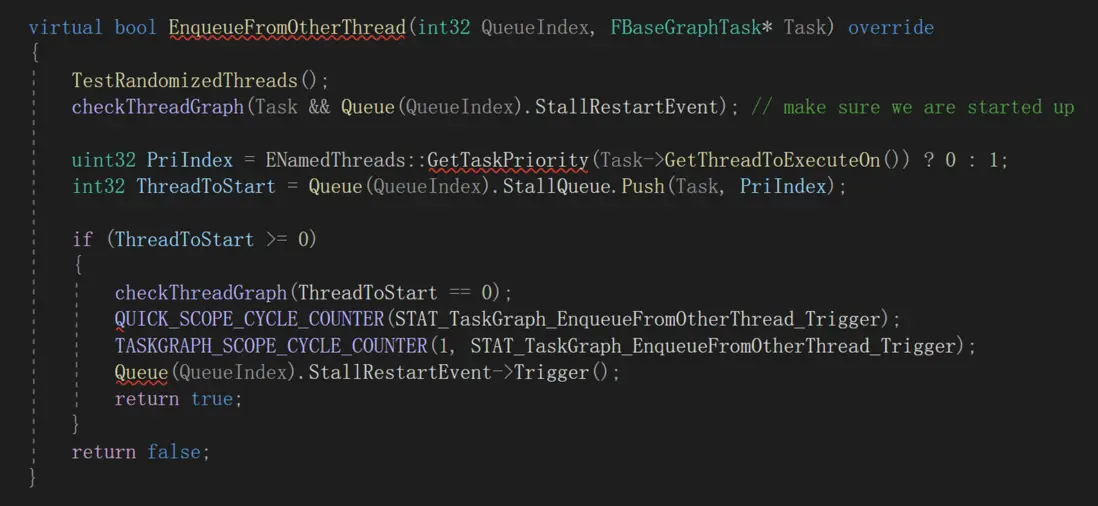

EnqueueFromOtherThread也會先把Task加入StallQueue，然後看是否有ThreadToStart，有則調用Trigger，喚醒線程。

八、NamedThread執行Task

以GameThread為例，看如何執行TaskGraph中的Task。

GameThread每幀都會通過World::Tick函數，執行各種Actor的Tick，驅動遊戲世界，而各種Tick函數又通過FTickTaskManager管理，背後再轉換成一個個TGraphTask，放到TaskGraph中執行。

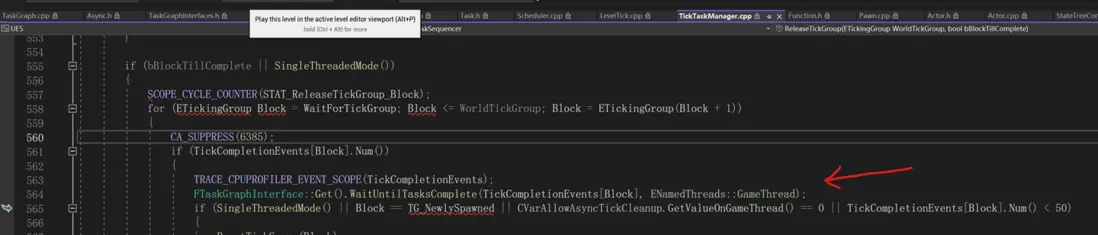

直接進入FTickTaskSequencer::ReleaseTickGroup函數，這裏會執行一個TickGroup中全部的Tick，代碼如下：

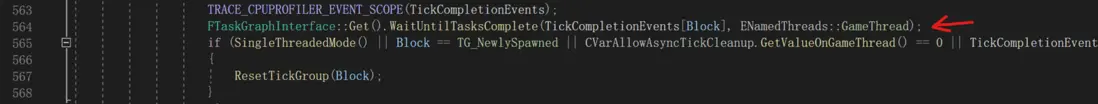

然後進入WaitUntilTasksComplete函數，執行這些Task。WaitUntilTasksComplete含義是等待這些Task執行完，方法為創建一個FReturnGraphTask，並把要等待的Task設為前置，FReturnGraphTask作用是把FNamedTaskThread.Queue.QuitForReturn設為true，讓TaskGraph執行完這些Task後就返回。

WaitUntilTasksComplete

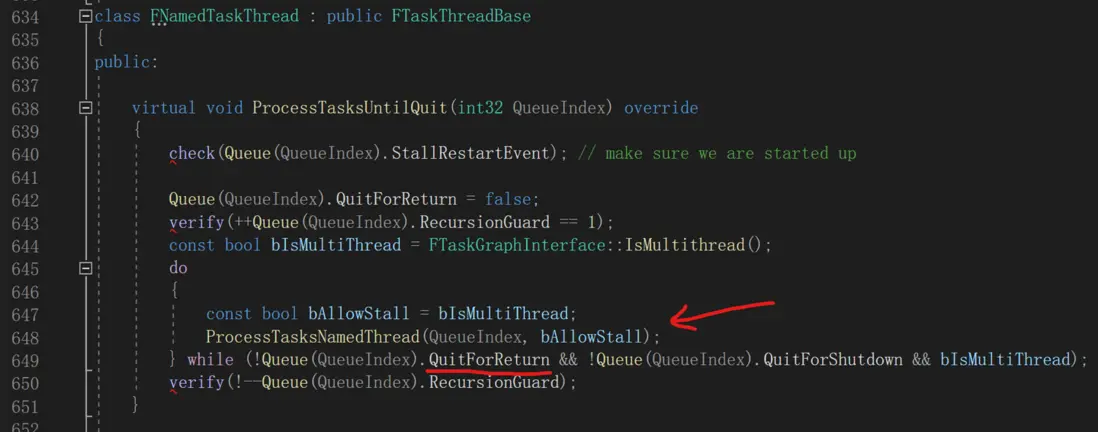

之後執行到ProcessTasksUntilQuit和ProcessTasksNamedThread，不斷從Queue中取GraphTask並執行，直到執行了FReturnGraphTask，然後返回。

我們之前通過Async函數向GameThread添加的Task，也是在這裏從Queue中取出，然後被執行的。

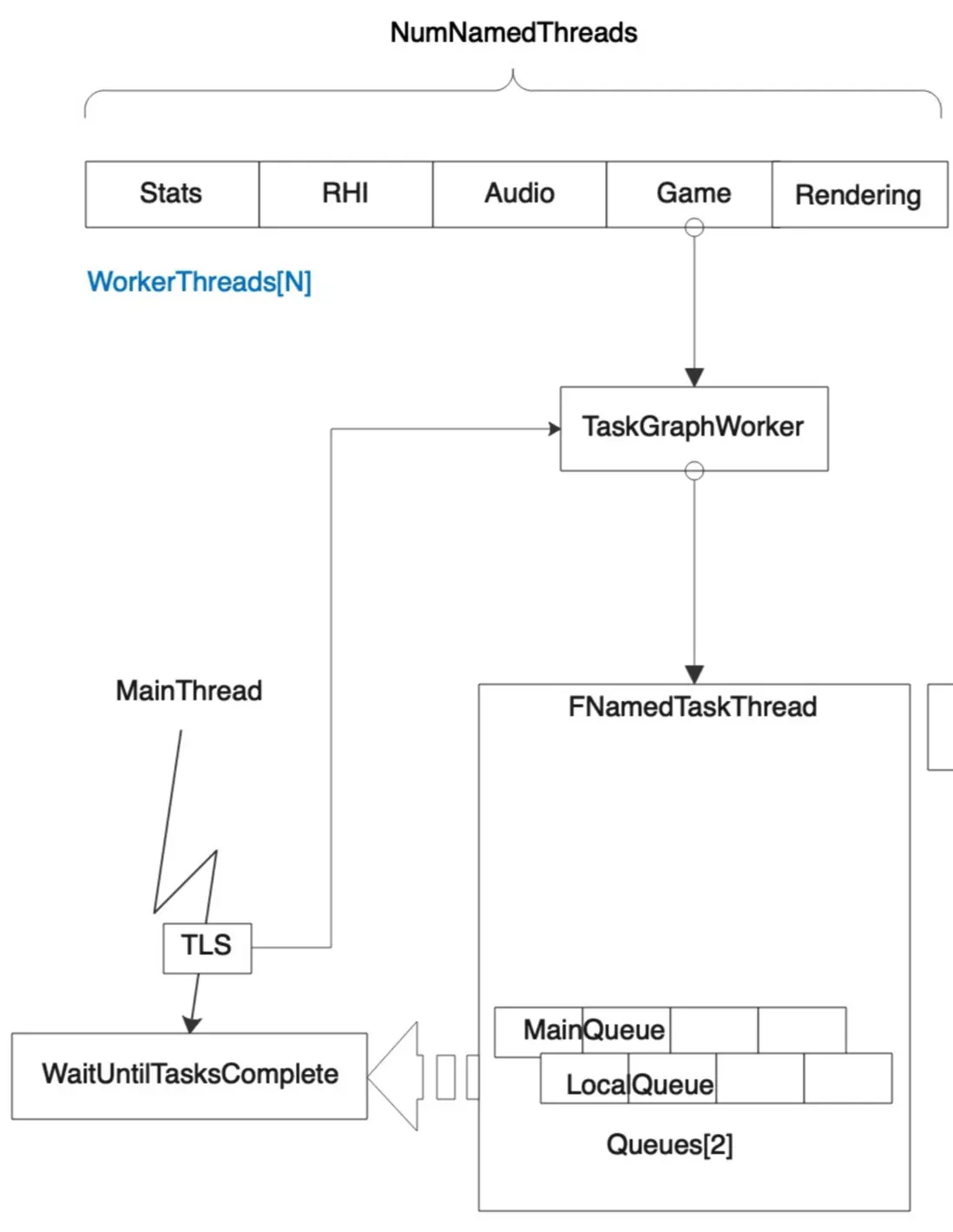

再借用一張圖，描述NamedThreads執行Task的過程：

九、GraphTask的依賴關係

TaskGraph區別於普通線程池的一大特點，就是GraphTask能存在前置依賴，這樣可以自定義Task的執行順序，多線程動畫、多線程GC等都是這樣實現的。

GraphTask依賴關係需要解決兩個問題：

• 如何組織Task，按照依賴順序執行這些Task；
• 等待依賴的Task執行完成會可能造成線程休眠，如何喚醒線程。

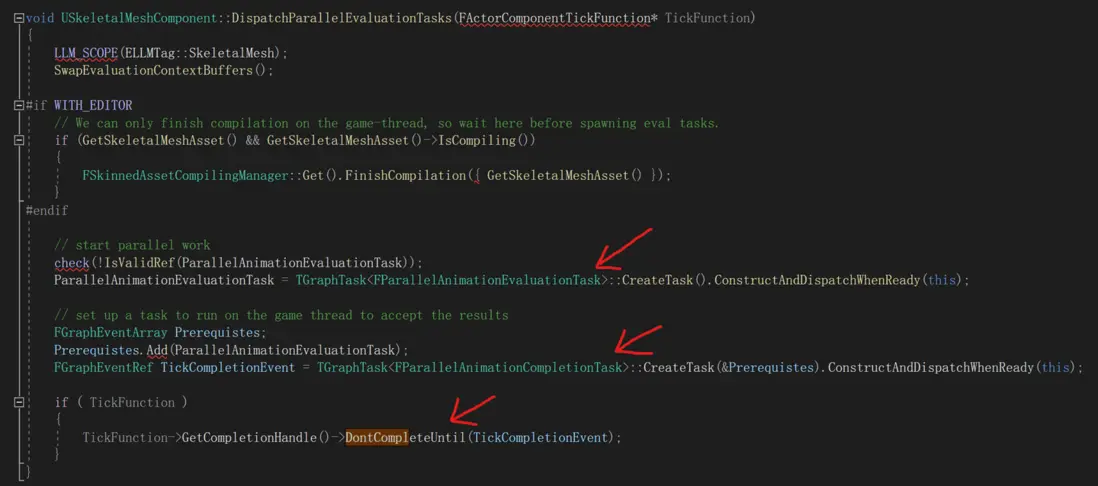

以多線程動畫更新為示例，看如何建立Task間依賴。動畫多線程更新可以把動畫的Update、Evaluate開銷都放到WorkerThread中，減輕GameThread負擔，當SkeletalMeshComponent多時尤為明顯。

首先創建一個FParallelAnimationEvaluationTask，用來做動畫多線程Update和Evaluate，派發到WorkerThread上執行。然後創建一個FParallelAnimationCompletionTask，用來做動畫更新後的PostAnimEvaluation，在GameThread上執行，前置為FParallelAnimationEvaluationTask，這一切都發生在PrePhysics tick階段。

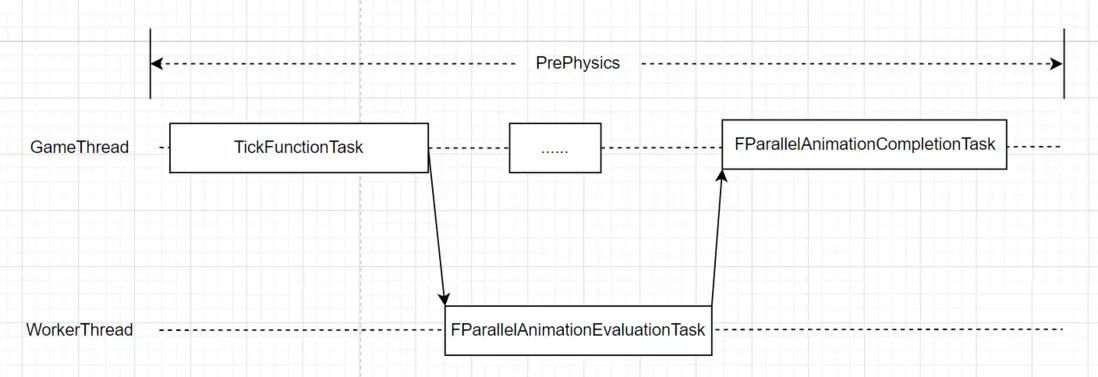

簡單時序圖如下：

1. GraphEvent

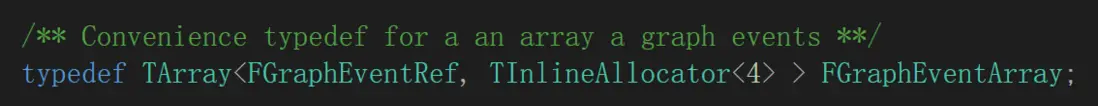

這裏Task依賴通過FGraphEventArray結構實現，而FGraphEventArray其實是一組FGraphEvent的引用，FGraphEvent是Task依賴的關鍵。

GraphEvent可以理解為GraphTask相關的“事件”，GraphTask之間通過“事件”聯繫。

2. FGraphEvent
包含了一系列後置Task，該GraphEvent是它們的觸發條件。

成員

• TClosableLockFreePointerListUnorderedSingleConsumer<FBaseGraphTask, 0> SubsequentList：後置Task，是無鎖鏈表。
• FGraphEventArray EventsToWaitFor：該GraphEvent要等待的其他GraphEvent數組，其實只有一個元素，其他GraphEvent完成後，該EventGraph才會觸發，在DontCompleteUntil裏設置。

方法

• AddSubsequent：添加一個後置Task。

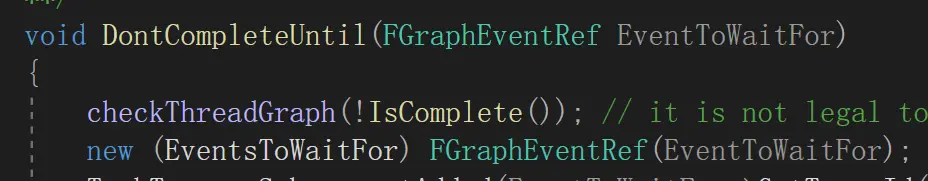

• DontCompleteUntil：提供一個前置GraphEvent，前置完成後自己才觸發。

回顧一下TGraphTask的成員：

• Subsequents：該GraphTask對應的FGraphEvent。
• NumberOfPrerequistitesOutstanding：該GraphTask有多少個前置待執行。
• ConstructAndDispatchWhenReady函數會返回GraphTask對應的GraphEvent，外部就能操作它了。

3. CreateTask

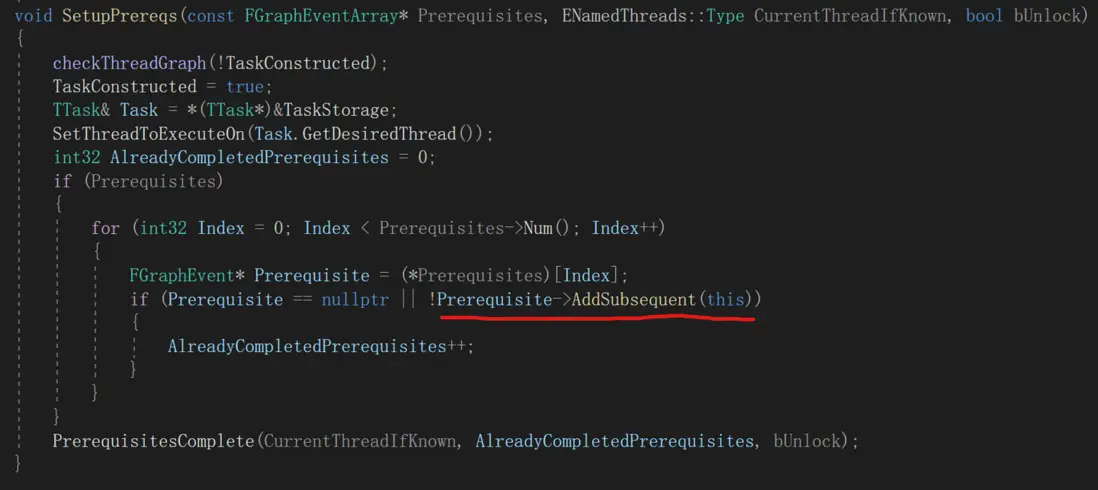

CreateTask方法可以接受Prerequistes參數，得到該GraphTask的前置，接着進入TGraphTask::SetupPrereqs函數。

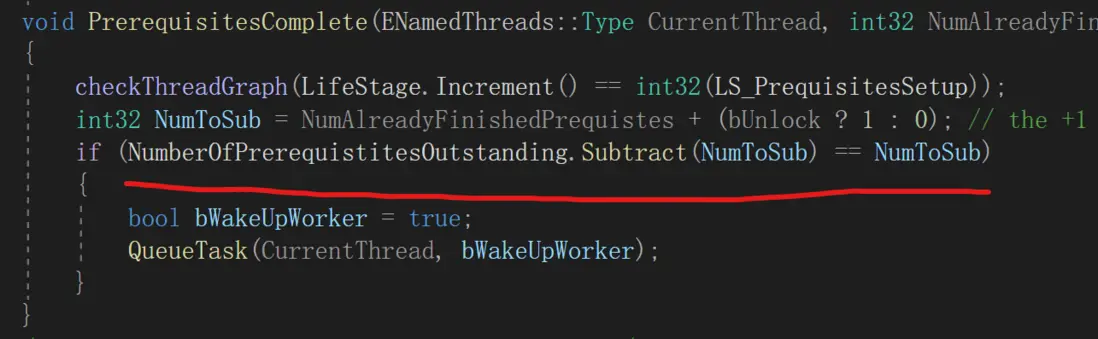

會通過AddSubsequent函數把自己添加到所有Prerequisties的後置裏，然後會判斷Prerequisties是否都完成了，完成後才通過QueueTask把該GraphTask加到Task隊列裏，等待執行，大部分情況都不會進入，需要等待前置。

4. DispatchSubsequents
在TGraphTask執行完後，會通過Subsequents對象執行DispatchSubsequents，讓其他依賴自己的Task執行。這裏要分有無EventsToWaitFor的情況。

無EventsToWaitFor：

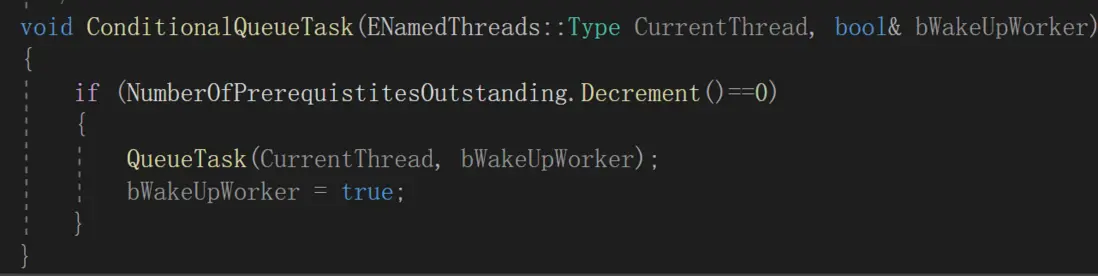

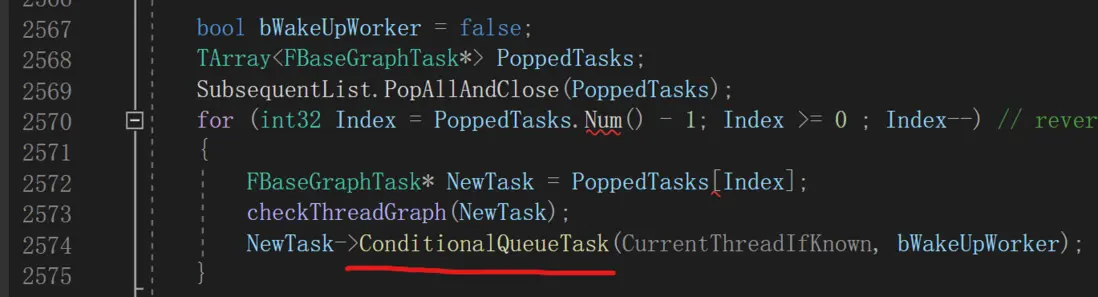

TGraphTask執行完後，就立即觸發完成事件，需要遍歷所有SubsequentList裏的後置Task，調用ConditionalQueueTask，如果後置的所有前置都已被觸發，就調用QueueTask，把自己加入Task隊列，等待執行。

有EventsToWaitFor：

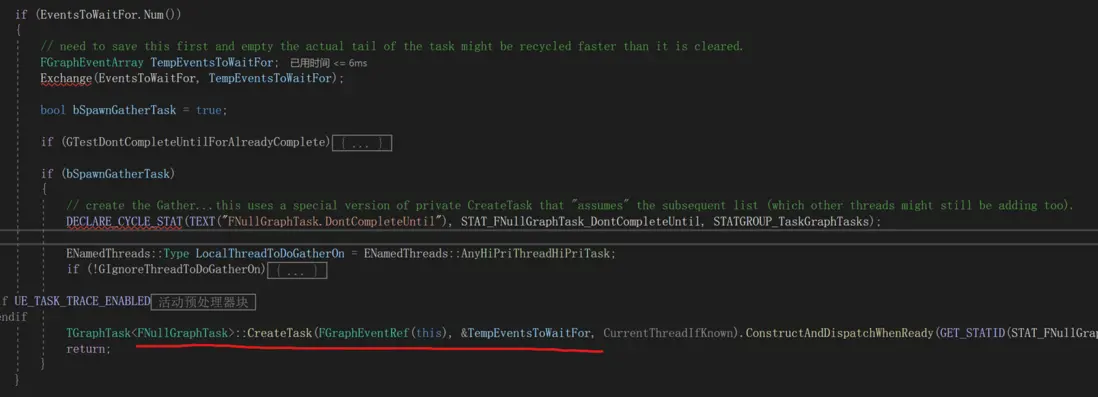

有時候TGraphTask自己完成了，但不想立即觸發事件，還想等待另一個GraphEvent完成後再觸發，

比如多線程動畫更新裏的TickFunction函數，對應的事件要等到TickCompletionEvent完成後再觸發。相當於TickFunction Task已經在執行了，但還想給它添加前置一樣。

這個操作通過增加一個NullGraphTask完成，這個Task繼承了自己的Subsequents，並且把EventsToWaitFor作為自己前置，本身的ExecuteTask並沒有任何邏輯，只是為了觸發原本的後置Task。

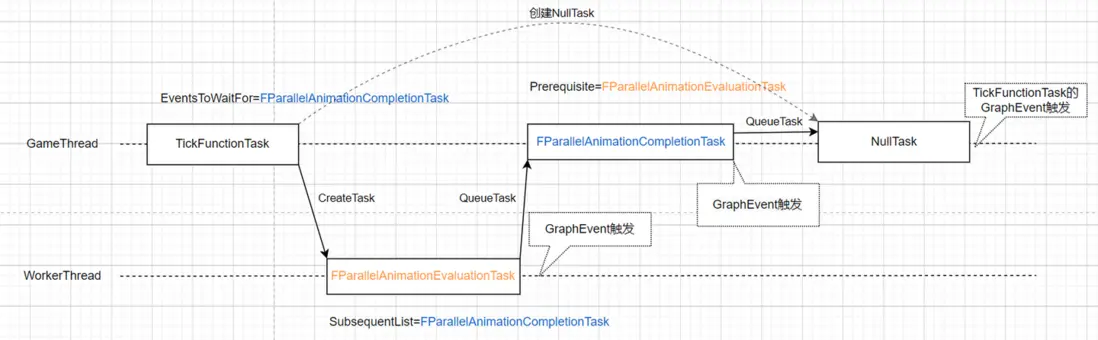

回到動畫多線程更新的例子，用圖表展示執行流程和GraphTask、GraphEvent的工作過程：

這只是簡單的TaskGraph依賴關係，當然可以自己組合出一些多前置，多後置的TaskGraph依賴，背後原理是一樣的。

十、NamedThread Sleep/喚醒

多線程動畫例子中，如果FParallelAnimationEvaluationTask執行時間過長，GameThread已經把PrePhysics階段的所有Tick都執行完了，就會進入Sleep狀態，等FParallelAnimationEvaluationTask執行完後再喚醒GameThread繼續執行。

1. 進入Sleep

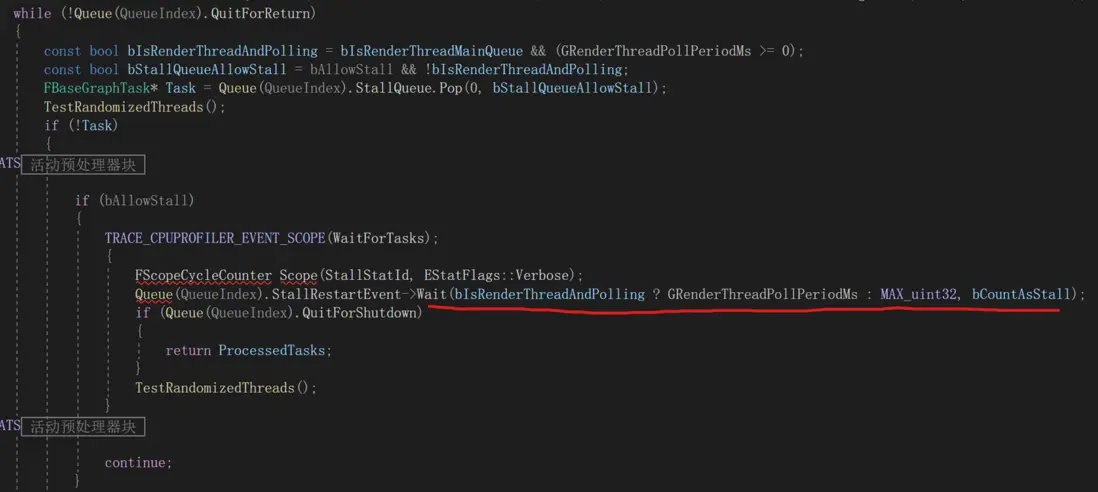

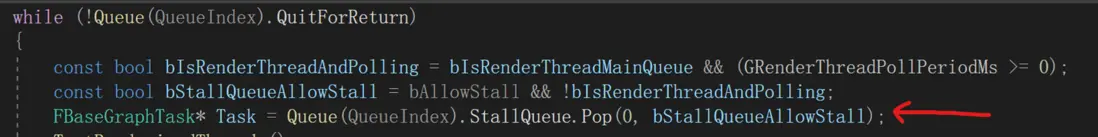

GameThread在Tick時會執行ProcessTasksNamedThread，While循環從Queue中獲取下一個Task，執行到ReturnTask之前都不會退出，如果取不到Task了，説明需要等其他線程執行完前置Task，那麼GameThrad自身會在這個Queue的StallRestartEvent上Wait，進入Sleep狀態。

StallQueue有設計，可以用一個uint64記錄線程是否在StallRestartEvent上Wait，目前支持一個線程，因為StallQueue也是單個FNamedTaskThread對象獨有的，但看代碼是想設計成支持26個線程。

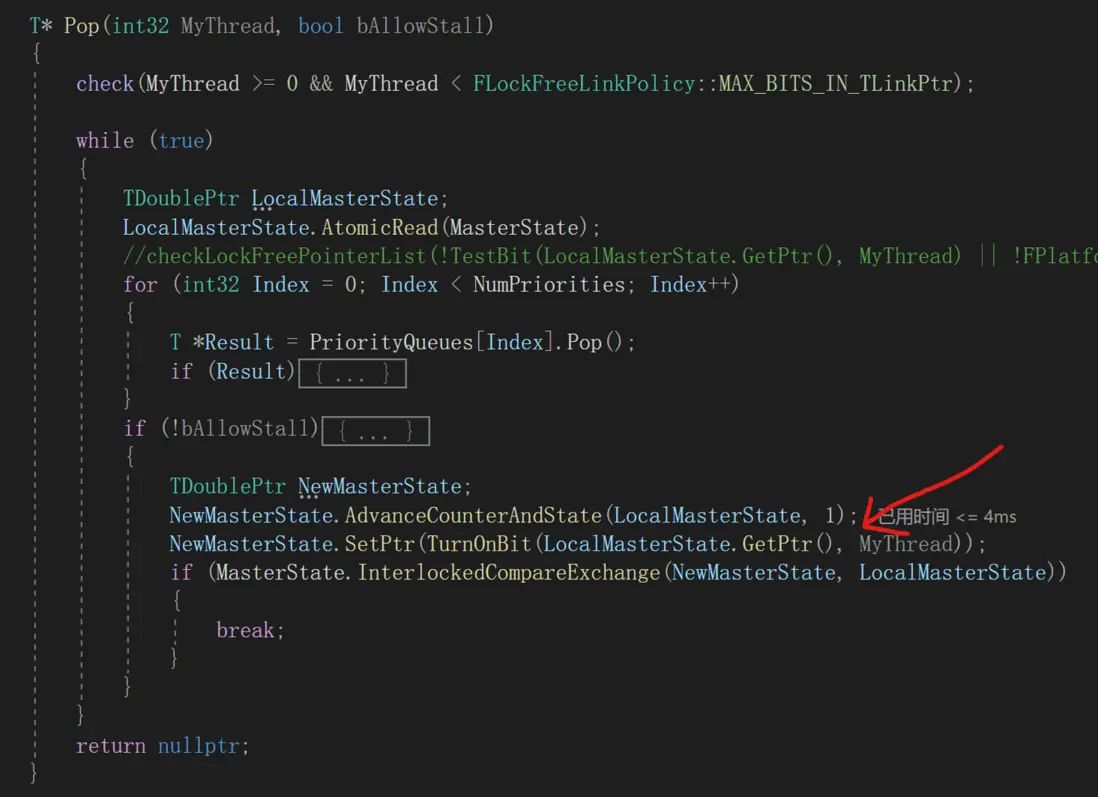

看下StallQueue的Pop函數：

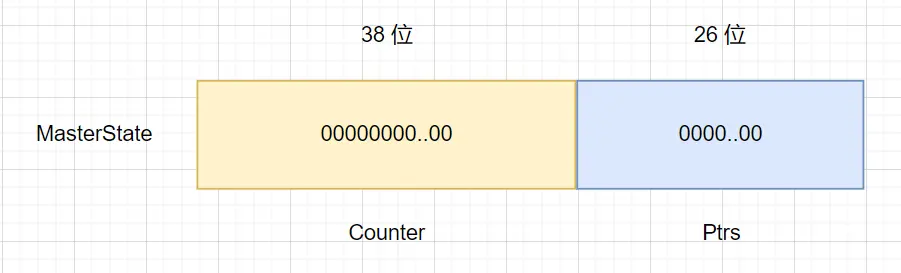

當沒能獲取到新的Task時，表示當前Thread要進入Wait了，會修改MasterState，記錄下這個線程。MasterState是一個巧妙的uint64位結構，可以同時記錄多線程訪問信息和等待的線程信息，結構如下：

Counter用於多線程保護，每次進Pop和Push都會加1，在修改Ptrs前都會比較一下Counter是否和進函數時相同，防止Pop和Push在不同線程被執行，導致判斷不正確。

當Counter判斷通過，就會把Ptrs的MyThread位設置為1，表示這個線程在StallRestartEvent上Wait了，目前MyThread固定為0。

2. 喚醒

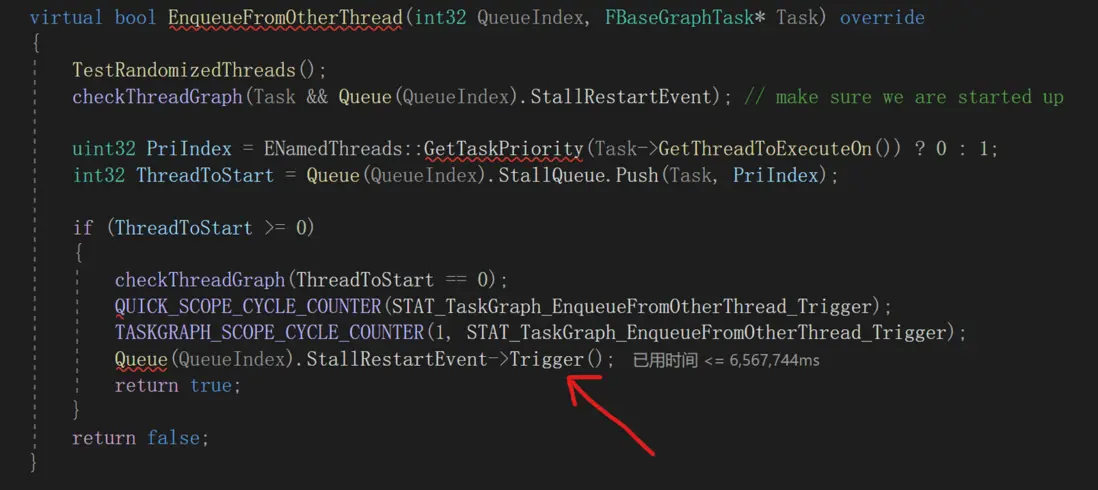

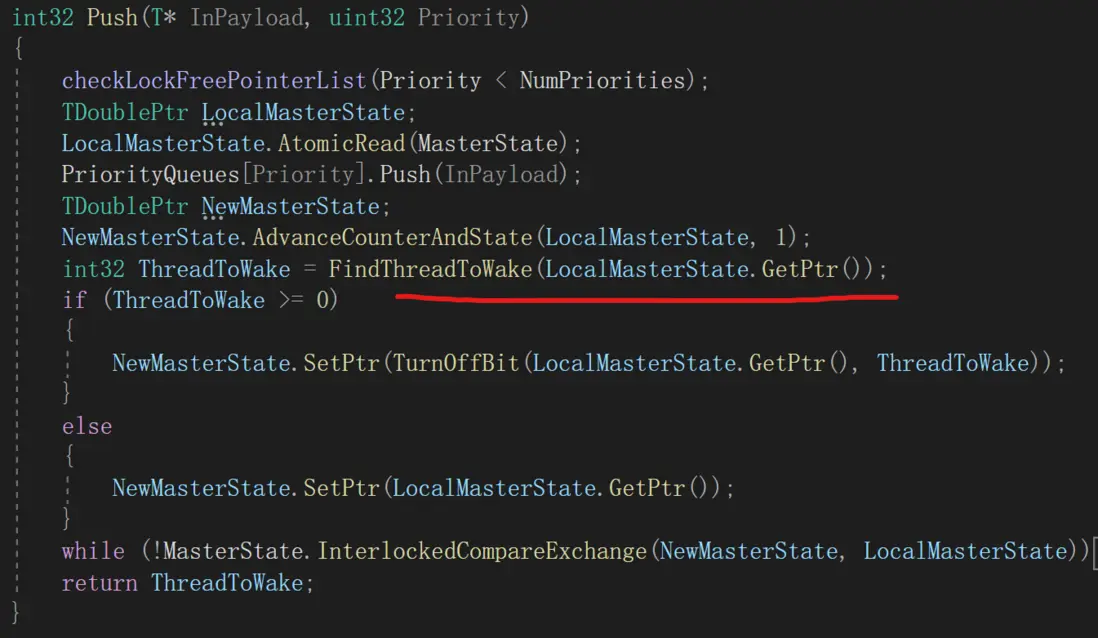

當調用EnqueueFromOtherThread添加Task後，會判斷線程是否在Sleep狀態，然後執行StallRestartEvent.Trigger()喚醒線程，繼續執行。

StallQueue的Push函數如下：

會從MasterState中尋找Ptrs裏被設置為1的位，表示哪些線程在上面Wait，得到ThreadToWake，外層函數再對其調用Trigger喚醒。

十一、一些Task同步函數

當發出多個Task，分派到不同線程執行後，邏輯上通常希望能對這些Task做些同步操作，比如在一個時間點等待這些Task都執行完，或者像動畫多線程例子那樣給TickFunction加WaitEvent，TaskGraph框架提供了多種這樣的函數。

1. TaskGraph接口

• WaitUntilTasksComplete(Tasks)
  等待多個GraphEvent執行完，內部做法是增加一個FReturnTask，把傳入的Tasks作為其前置，然後調用ProcessThreadUntilRequestReturn。

比如如下代碼：

• ProcessThreadUntilIdle
  在NamedThread上調用，阻塞執行當前Queue裏的所有Task，直到完成。
• ProcessThreadUntilRequestReturn
  與ProcessThreadUntilIdle類似，只是需要預先添加一個ReturnTask任務。

ProcessThreadUntilIdle和ProcessThreadUntilRequestReturn兩個函數通常只有引擎會使用，項目代碼裏感覺沒這個需求。

2. GraphEvent接口

• DontCompleteUntil
  GraphEvent的函數，之前動畫藍圖例子已介紹過，會給當前GraphEvent設置另一個Event作為EventsToWaitFor，在EventsToWaitFor觸發後，才觸發當前的GraphEvent。

流程圖見上面。

• Wait
  內部調用了TaskGraph的WaitUntilTasksComplete接口，把自己作為參數傳入，效果與WaitUntilTasksComplete相同。

這是侑虎科技第1932篇文章，感謝作者南京周潤發供稿。歡迎轉發分享，未經作者授權請勿轉載。如果您有任何獨到的見解或者發現也歡迎聯繫我們，一起探討。（QQ羣：793972859）

作者主頁：https://www.zhihu.com/people/xu-chen-71-65

再次感謝南京周潤發的分享，如果您有任何獨到的見解或者發現也歡迎聯繫我們，一起探討。（QQ羣：793972859）
