主要是想用Emissive Decal（發光貼花）來模擬出SpotLight的Light Function效果。

原因是SpotLight的Light Function依賴於陰影，而SpotLight開陰影比較費，且UE4移動端似乎不支持Light Function：
[mobile] - Light function for caustics effect is not rendered on mobile (directional stationary light)

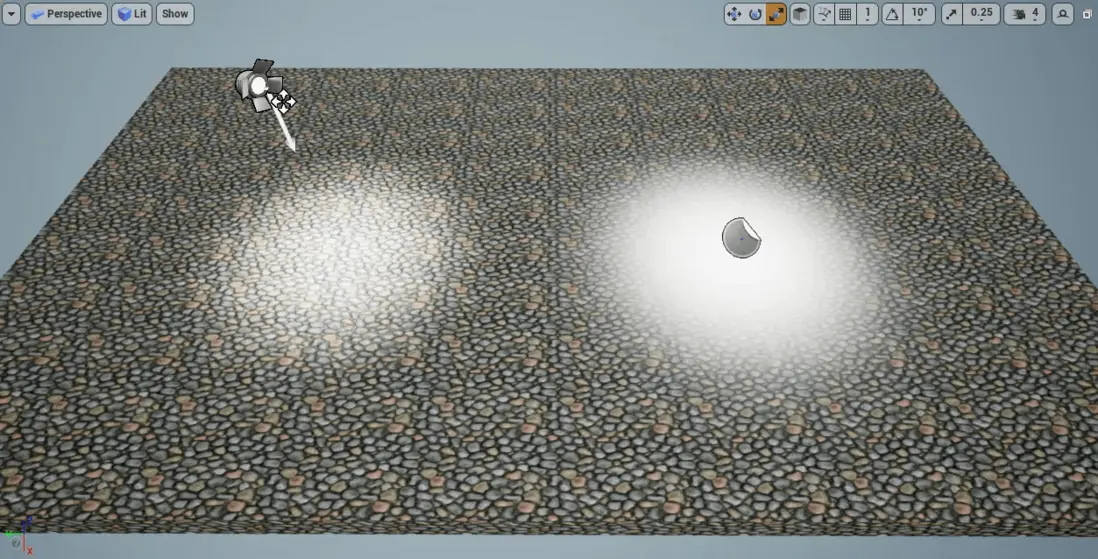

下面是SpotLight和貼花（Emissive模式）的效果差異（左：SpotLight，右：貼花）：

可見右面貼花明顯發悶，我們希望貼花能出接近SpotLight的效果。

一、PC端

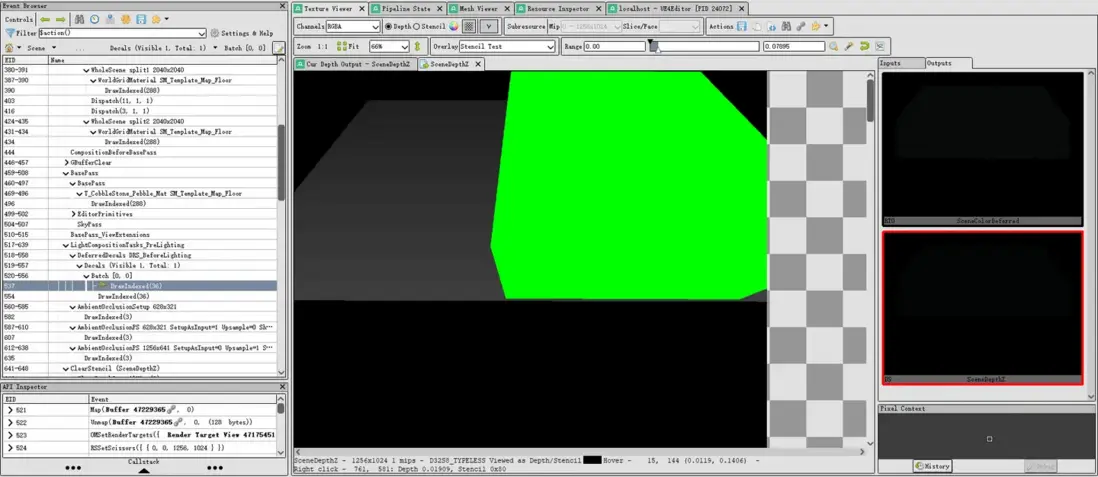

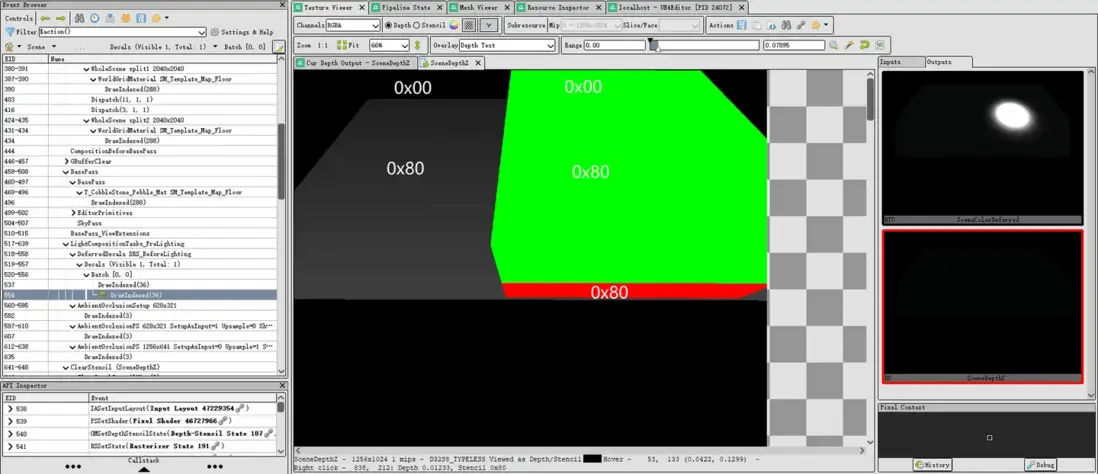

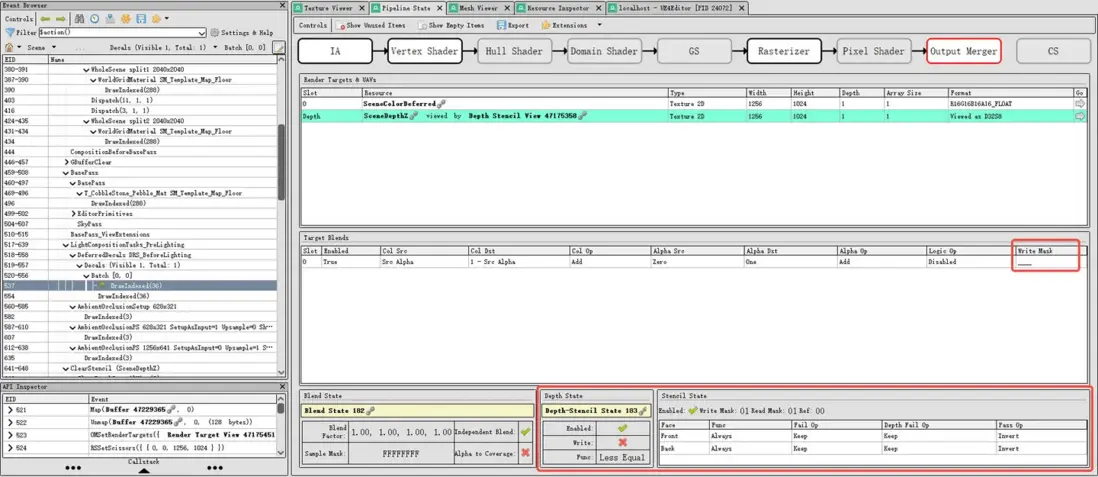

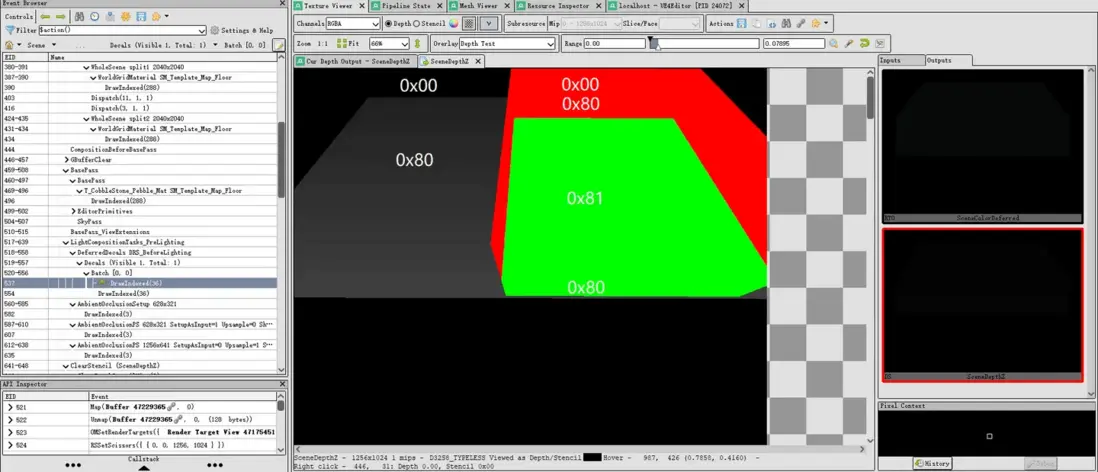

在PC端，這個Emissive貼花是通過兩個DrawCall來繪製的，第一個DrawCall的Write Mask是____，不寫SceneColor。只操作Stencil：將zpass條件設置為Less Equal（由於Depth是近白遠黑，所以是牆內部分），對zpass部分以0x01（0000 0001）為Mask進行翻轉（即將最後一位翻轉），即將原本的0x80（1000 0000）變為0x81（1000 0001）：

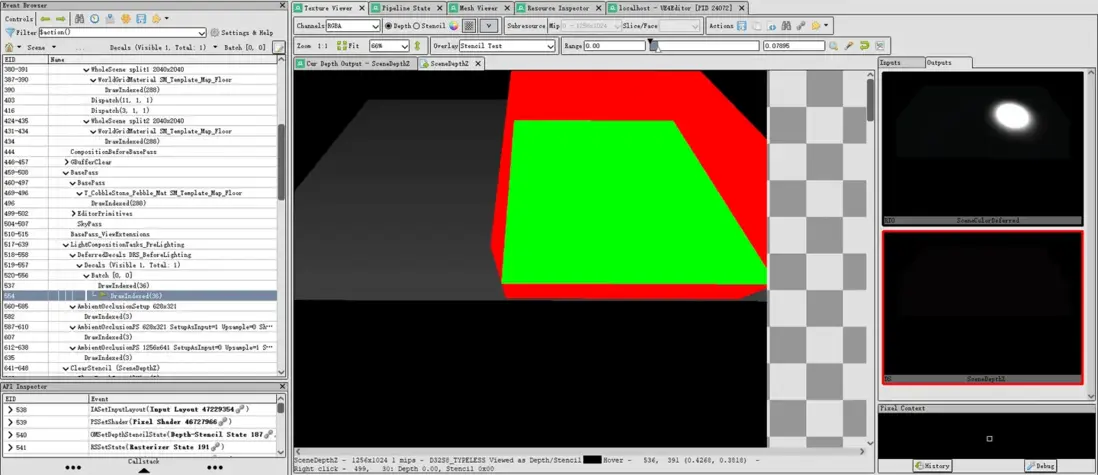

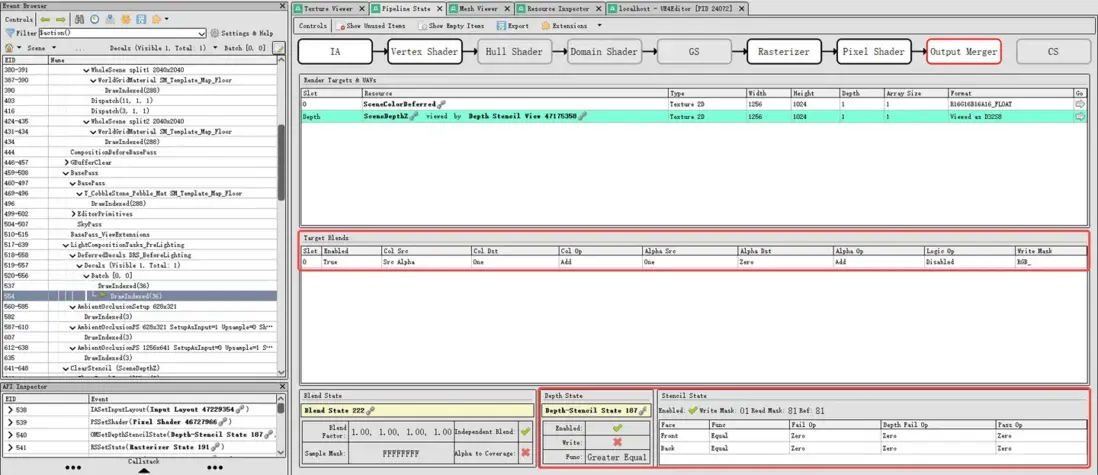

第二個Pass的Write Mask是RGB__，寫SceneColor，且Blend Function是（Src_Alpha，One）（Add模式）。Stencil操作是將zpass條件設置為Greater Equal（由於Depth是近白遠黑，所以是牆外部分），以0x01為Mask讀取模板值（即讀最後一位），與0x00作比較，相等則進行繪製，無論模板測試是否通過，都將模板值以0x01為Mask進行清零（即最後一位清零）：

一般來説Alpha Blend會使效果變悶，但現在它已經是Add模式了，卻還悶，為啥呢？因為沒有最悶，只有更悶。Add模式確實已經比Alpha Blend好了，但跟光源比還是差了些東西。

光源打在地板上產生的顏色=SceneColor+光源顏色*地板固有色*NdotL*衰減

貼花印在地板上的顏色=SceneColor+貼花顏色*遮罩

對比兩個公式，假設我們用貼花顏色模擬光源顏色，用遮罩模擬衰減，並且無視NdotL（以後也可以考慮），則兩者還差一個地板固有色，正是因為貼花在Add到SceneColor之前沒有乘地板固有色，所以顯得悶。

於是解法就清晰了，我們只需修改Emissive貼花的Shader，使其在輸出前乘以GBufferC.rgb。

於是問題就是GBufferC在Decal Pass能否訪問，一是看GBufferC是否傳進了Decal Pass，二是要確保GBufferC沒有作為Decal Pass的渲染目標（因為同一個Pass裏不能對GBufferC既讀又寫）。

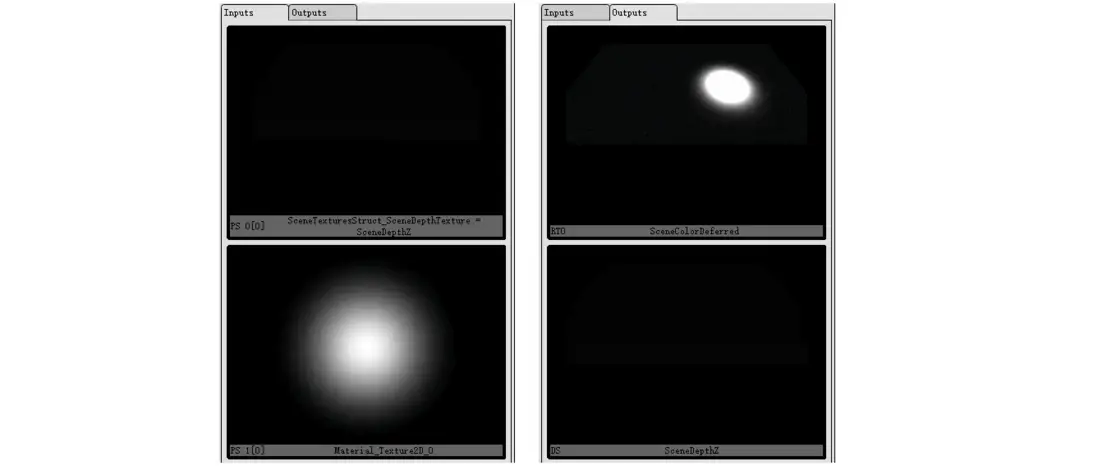

從截幀可以看到，第二個DrawCall的輸入輸出均無GBufferC，説明GBufferC沒有被設為渲染目標。但GBufferC是否傳入了Decal Pass還不能確定，也可能是傳進來了，但是沒采。

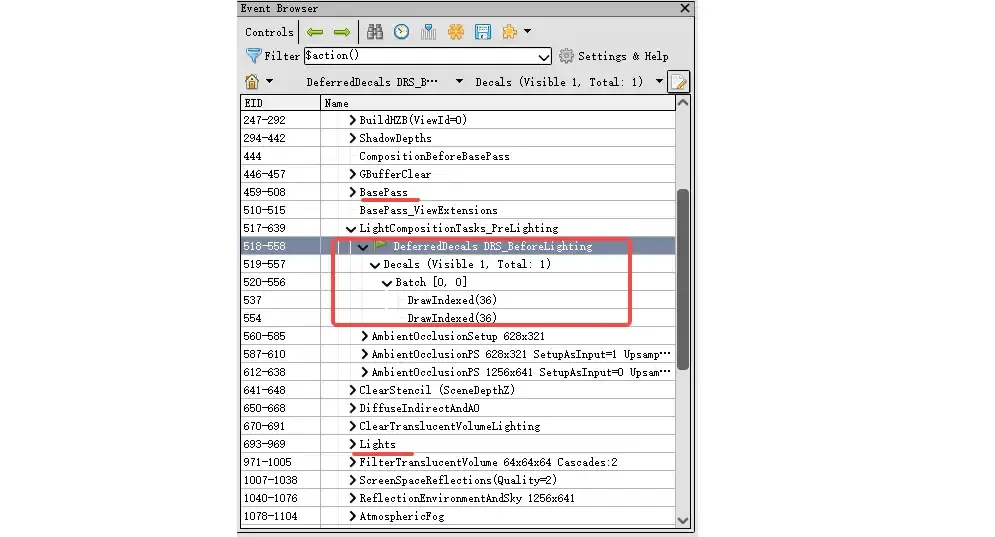

為了看GBufferC是否傳入了Decal Pass，由幀可見Emissive Decal所在Pass位於BasePass和Lights之間，名為DeferredDecals DBS_BeforeLighting：

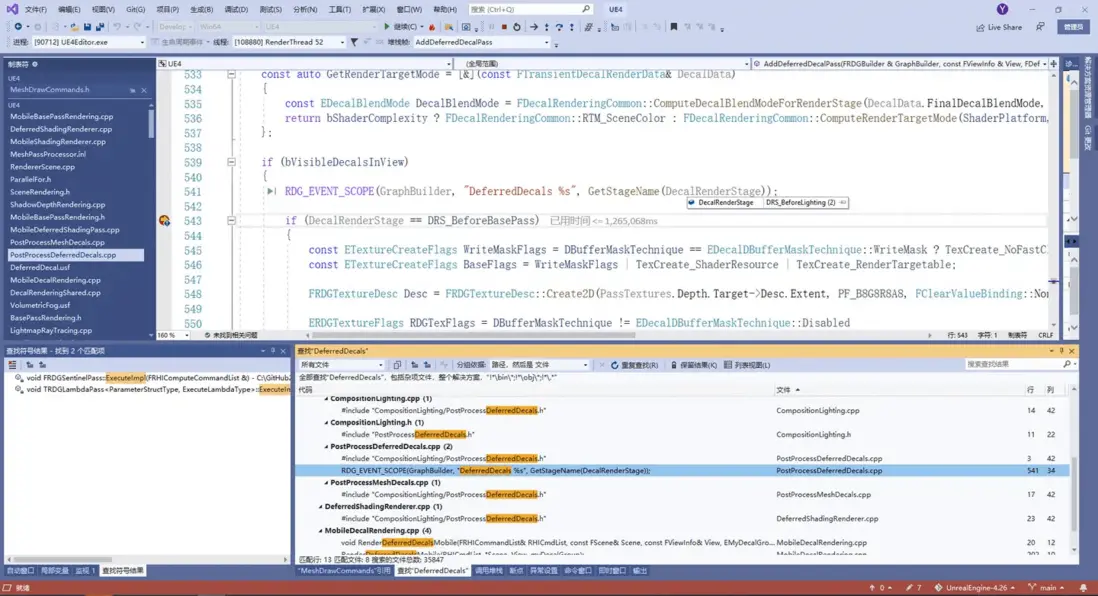

去源碼中搜相關的EVENT，找到PostProcessDeferredDecals.cpp的AddDeferredDecalPass函數裏，且斷點也能找到：

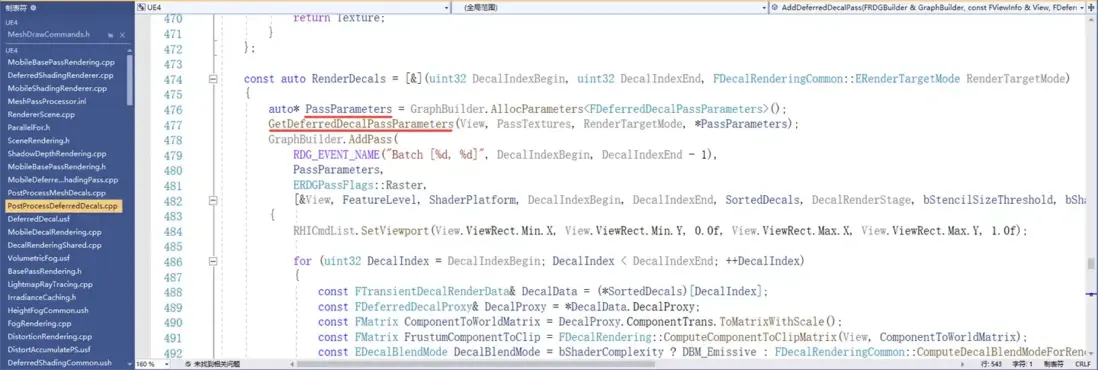

在此函數中找到PassParameters處，看GetDeferredDecalPassParameters函數：

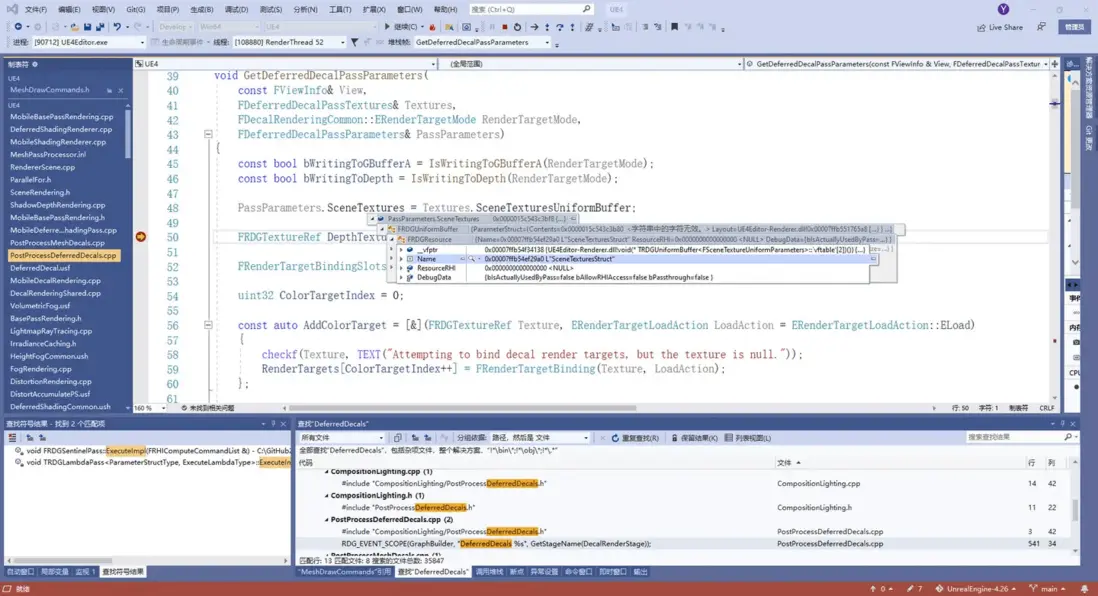

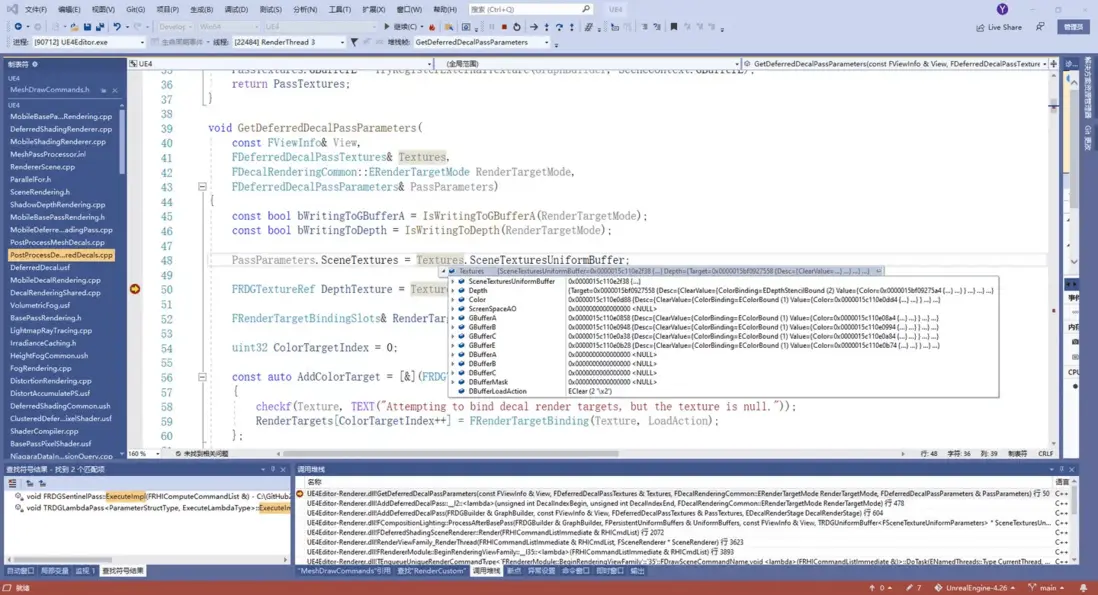

在其中下斷點：

可見GBufferC非空，已經賦給PassParameters了，所以GBufferC是傳進Pass了，只需在Shader中對其採樣即可。其在Shader中的名字，可以從斷點數據中看到：

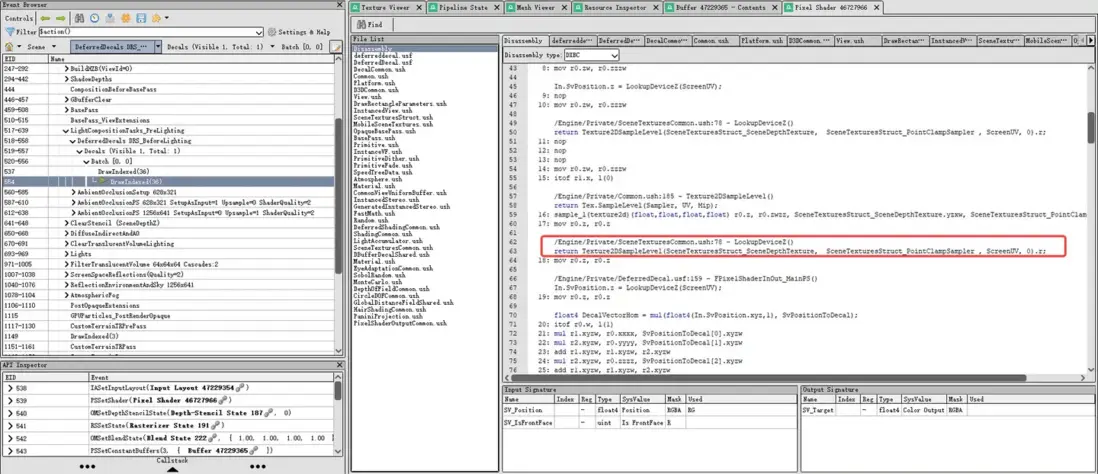

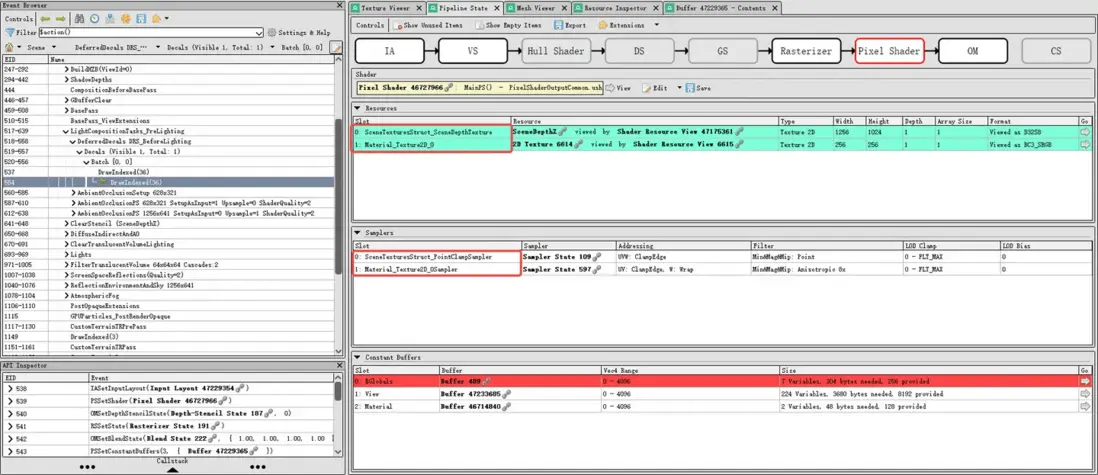

或者從截幀裏看：

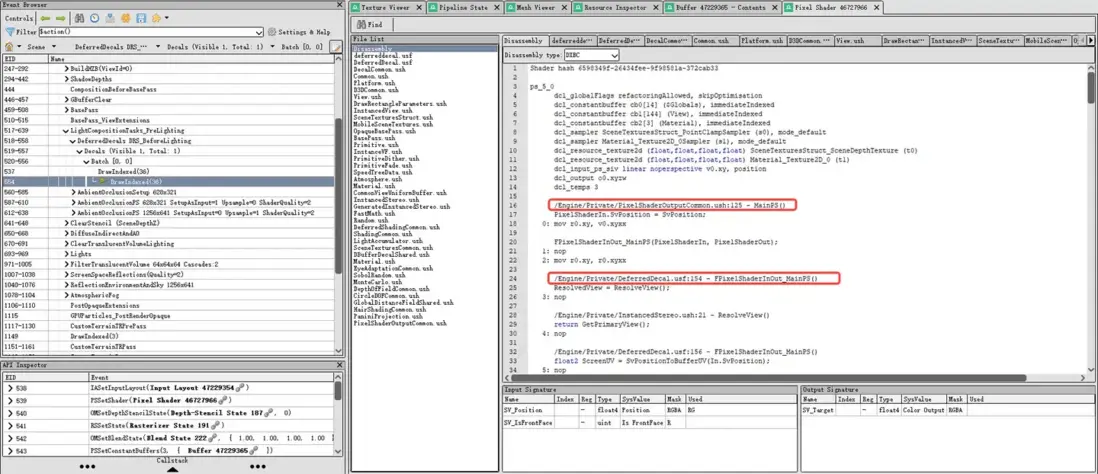

另外從截幀中也可以看到Shader文件名和函數名：

即PixelShaderOutputCommon.ush的MainPS函數中又調用DeferredDecal.usf的FPixelShaderInOut_MainPS函數。

由於PixelShaderOutputCommon.ush的MainPS有可能是公用的，改它影響範圍不太可控，但DeferredDecal.usf的FPixelShaderInOut_MainPS顯然只是Decal用，所以改它相對安全。

在其末尾添加如下語句（即採樣GBufferC.rgb，乘到輸出結果上，Out.MRT[0]顯然就是對應的SceneColor）：

float4 gbufferC=Texture2DSampleLevel(SceneTexturesStruct.GBufferCTexture, SceneTexturesStruct.PointClampSampler, ScreenUV, 0);
Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb,Out.MRT[0].a)

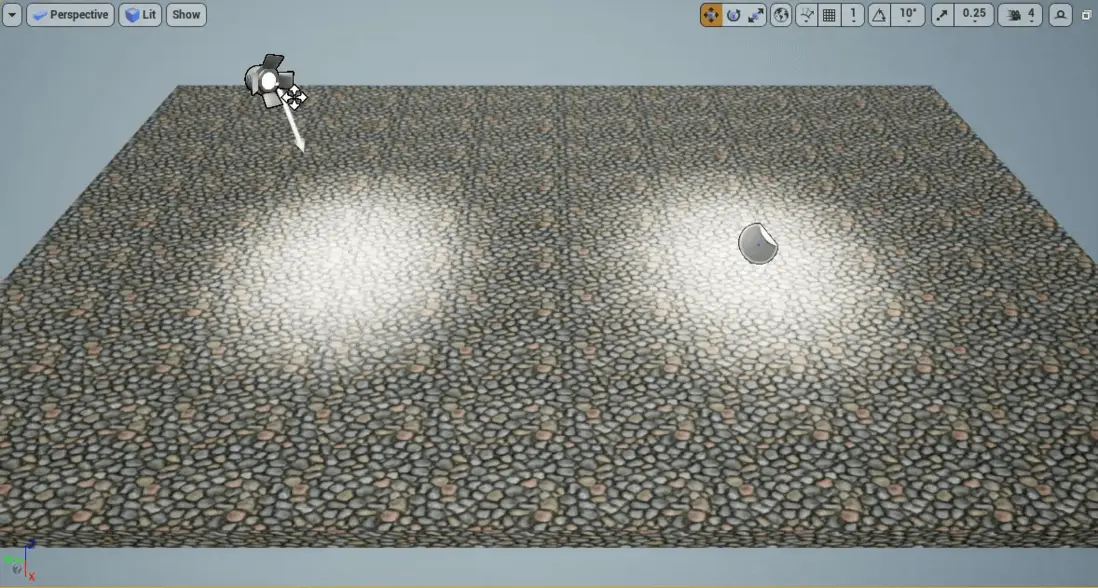

修改後效果如下：

可見，兩邊效果接近了。

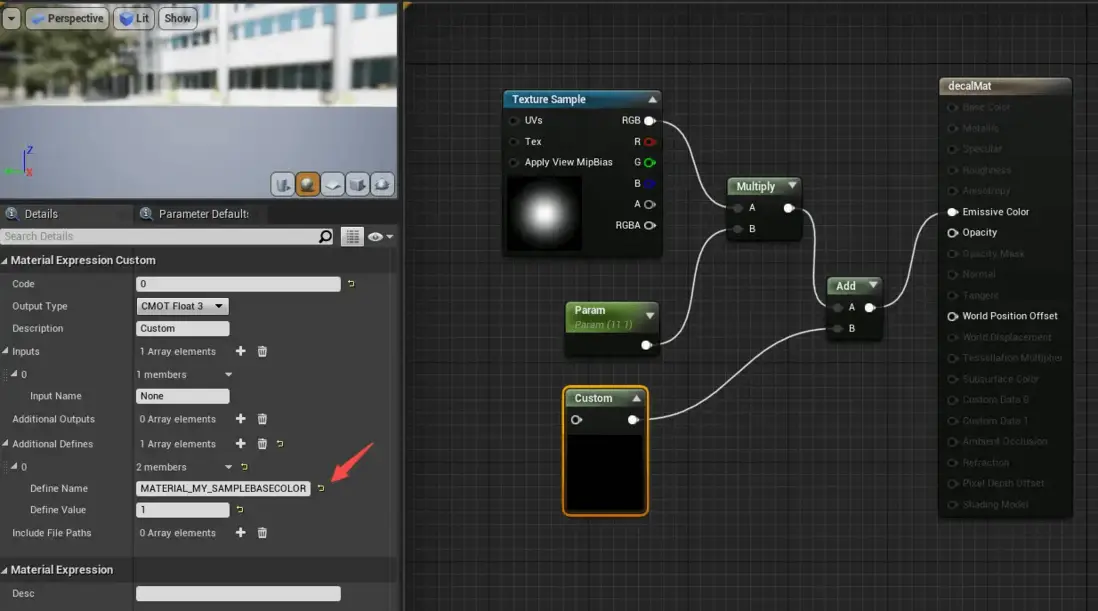

然後把新增語句用宏包起來，讓它只對Emissive貼花起作用，且可以在材質球中開關：

#if DECAL_BLEND_MODE== DECALBLENDMODEID_EMISSIVE && MATERIAL_MY_SAMPLEBASECOLOR
    #if SHADING_PATH_MOBILE

    #else//pc
        float4 gbufferC=Texture2DSampleLevel(SceneTexturesStruct.GBufferCTexture,SceneTexturesStruct.PointClampSampler,ScreenUV,0);
        Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb,Out.MRT[0].a);
    #endif
#endif

<font color="SteelBlue">二、移動端</font>

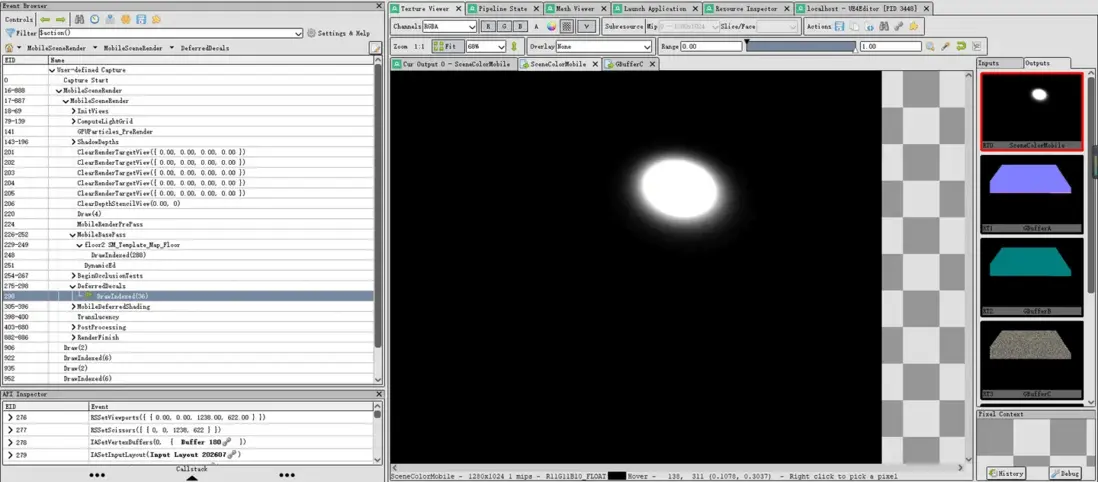

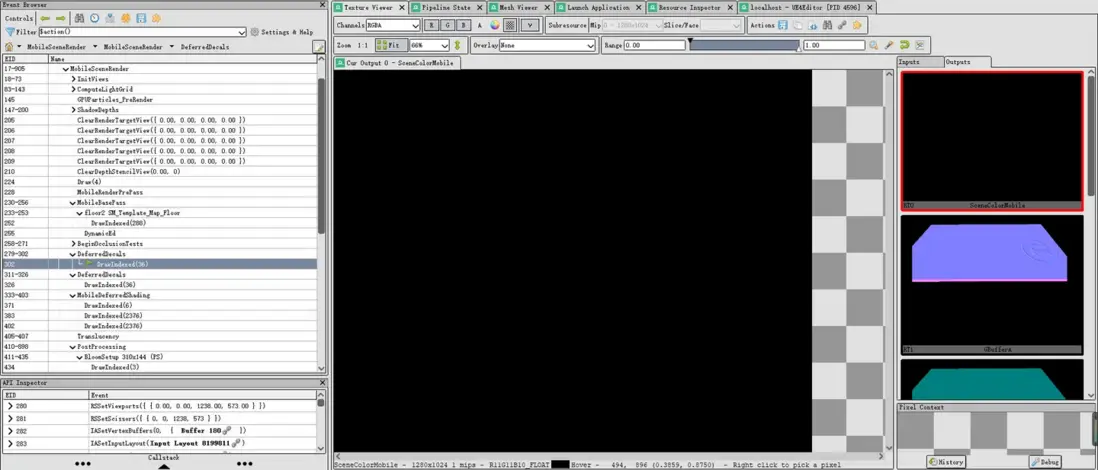

移動端貼花Pass名為DeferredDecals，也是在BasePass和Lights之間，而且沒有像PC端那樣搞單獨的Stencil Pass：

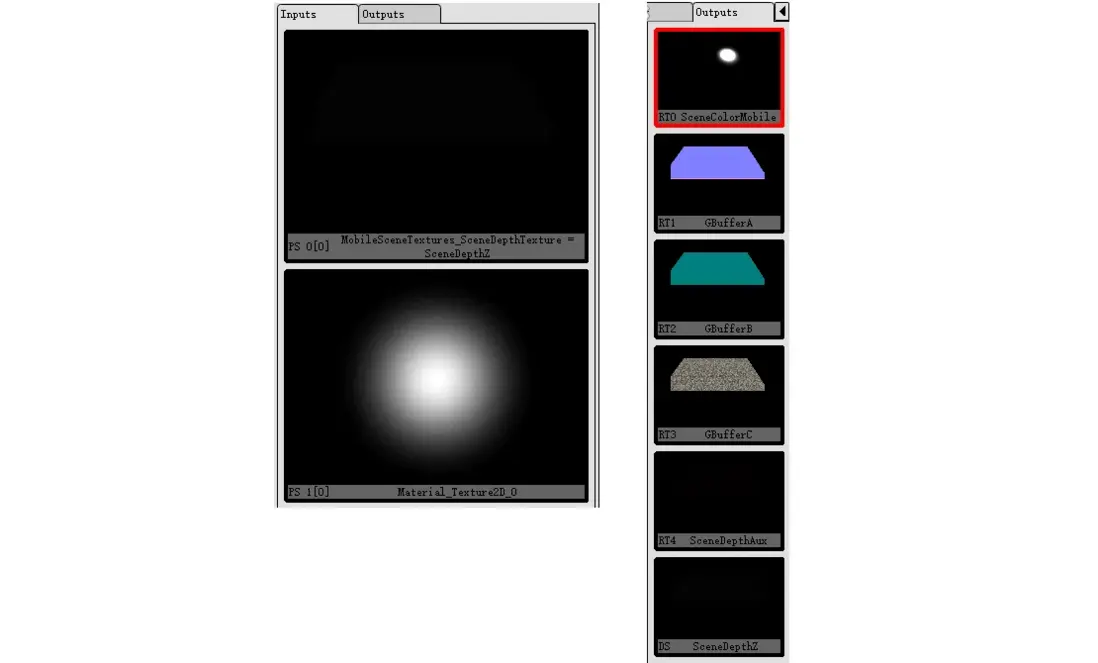

其輸入輸出分別為：

顯然，這是一種一刀切的做法，即雖然Emissive Decal只需要渲染到SceneColor，而無需渲染到GBuffer，但由於其它類型的貼花可能渲染到GBuffer的某張圖上，所以索性把全部GBuffer都綁為渲染目標了。

對於Emissive類型的Decal，我們想改為採樣GBufferC，所以需要將GBufferC從渲染目標中去除，又因為其它GBuffer渲染目標對Emissive Decal也沒用，所以可一併去除。

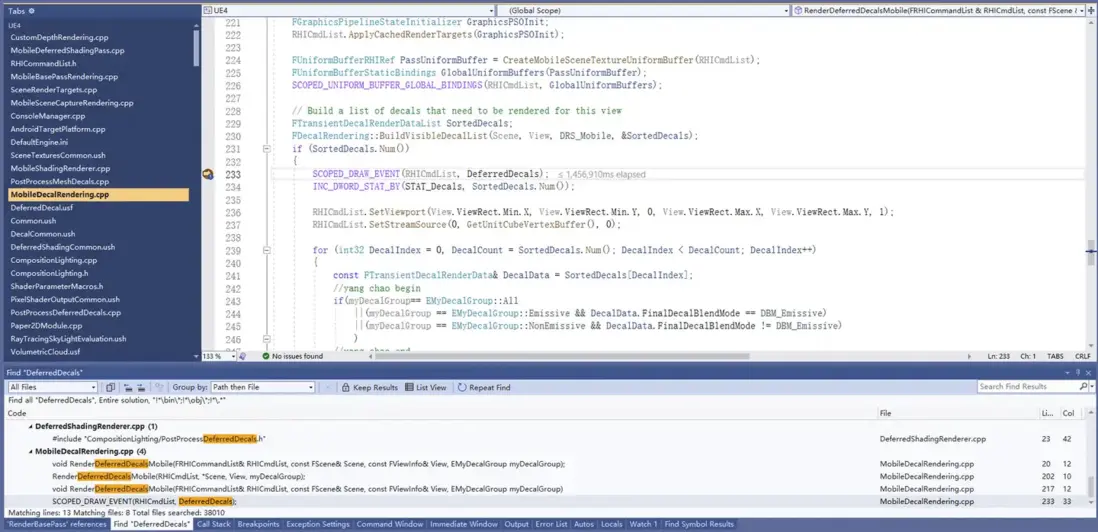

代碼中搜DeferredDecals相關EVENT，定位到MobileDecalRendering.cpp的RenderDeferredDecalsMobile函數，並通過斷點確認：

接下來的問題就是要找到這個Pass綁定RenderTarget的代碼。

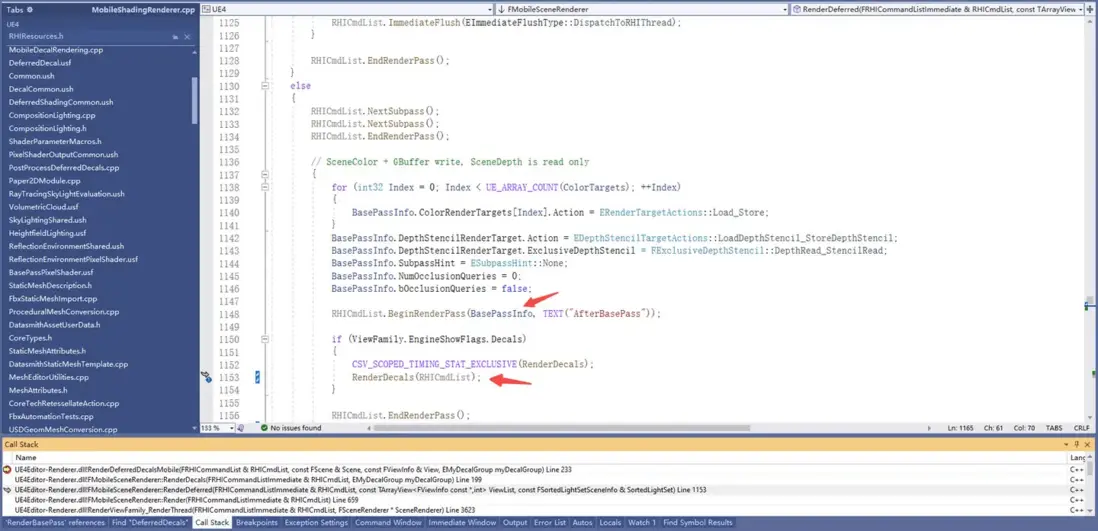

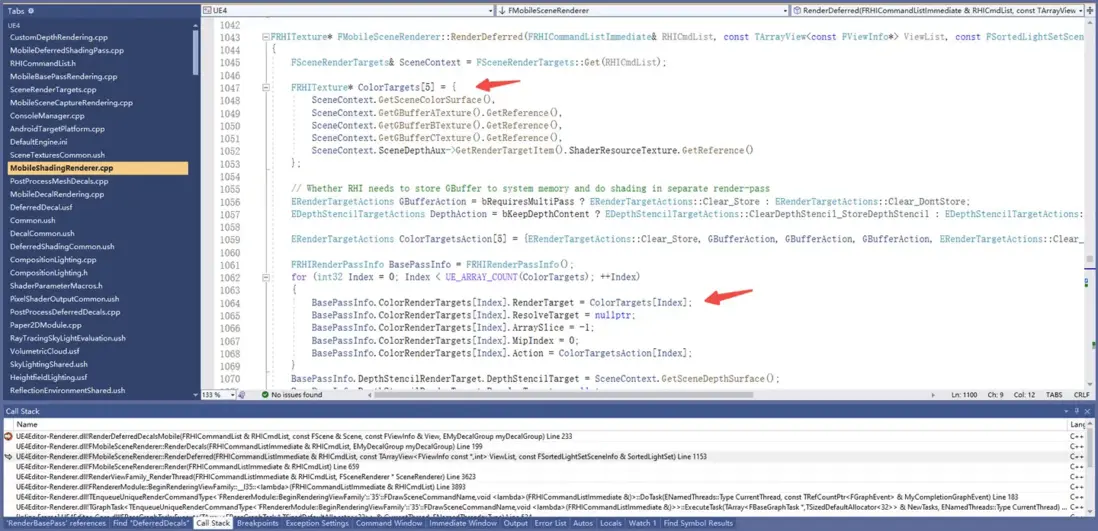

沿堆棧向上層找，可以找到綁定RenderTarget處。移動端代碼跟PC端有點兒差異，它不是在Pass中去指定RenderTarget，而是在更上層提前指定好存到xxxPassInfo結構體裏，再通過BeginRenderPass(xxxPassInfo)傳進去。可以看到DecalPass是複用的BasePassInfo，而BasePassInfo是在RenderDeferred函數開頭創建的，綁定了SceneColor、GBuffer和SceneDepthAux：

Occlusion之後的Pass（DecalPass、LightingPass、Translucencypass）根據bRequiresMultiPass分成兩路，multiPass模式和非multiPass模式，當前走的是multiPass模式，只有multiPass模式可在Pass開始前用BeginRenderPass指定PassInfo。

可以看到DecalPass用的是BasePassInfo，而LightingPass和TranslucencyPass用的是ShadingPassInfo。

可以考慮專門為DecalPass構造一個DecalPassInfo，但更簡單的方法是在BasePassInfo傳入DecalPass之前將BasePassInfo.ColorRenderTargets[0]（sceneColor）之外元素都置空 ：

//yang chao begin
for(int32 Index=0;Index< UE_ARRAY_COUNT(ColorTargets);++Index)
{
    if(Index>0){
        BasePassInfo.ColorRenderTargets[Index].RenderTarget=nullptr;
    }
}
//yang chao end
RHICmdList.BeginRenderPass(BasePassInfo, TEXT("AfterBasePass"));

if(ViewFamily.EngineShowFlags.Decals)
{
    CSV_SCOPED_TIMING_STAT_EXCLUSIVE(RenderDecals);
    RenderDecals(RHICmdList,EMyDecalGroup::Emissive);
}

RHICmdList.EndRenderPass();

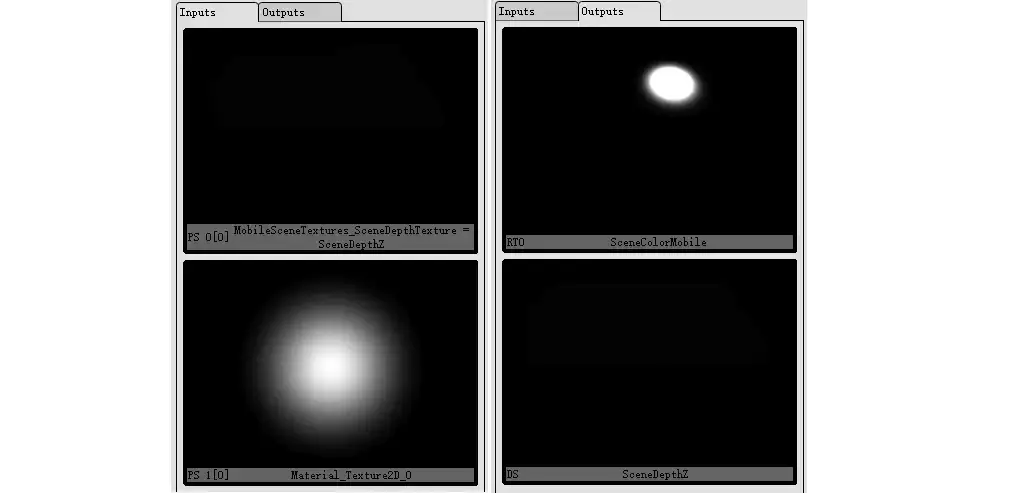

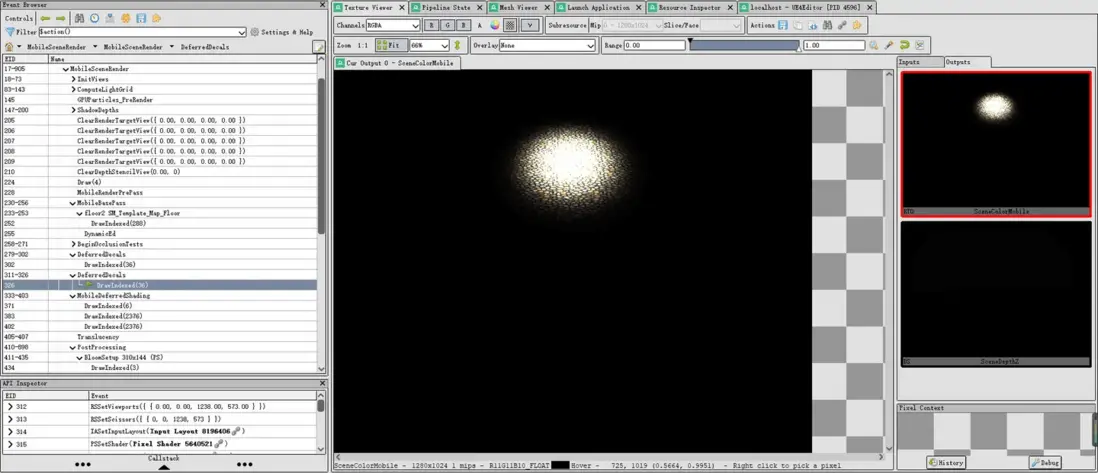

此時截幀的輸入輸出變為：

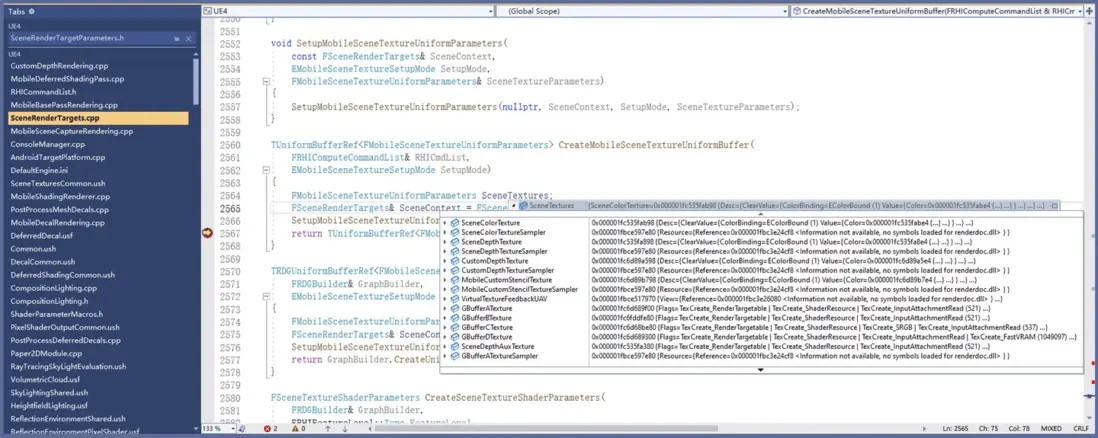

然後再看GBufferC是否傳進了Pass，由RenderDecals一路向裏找->RenderDeferredDecalsMobile->CreateMobileSceneTextureUniformBuffer，在其中斷點，可以看到GBuffer是傳進來了的：

所以，只需在Shader中採樣即可，將之前DeferredDecal.usf的代碼改為：

#if DECAL_BLEND_MODE == DECALBLENDMODEID_EMISSIVE && MATERIAL_MY_SAMPLEBASECOLOR
    #if SHADING_PATH_MOBILE
        #if MOBILE_DEFERRED_SHADING
            float4 gbufferC=Texture2DSampleLevel(MobileSceneTextures.GBufferCTexture,MobileSceneTextures.GBufferCTextureSampler,ScreenUV,0);
            Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb,Out.MRT[0].a);
        #endif
    #else//pc
        float4 gbufferC=Texture2DSampleLevel(SceneTexturesStruct.GBufferCTexture,SceneTexturesStruct.PointClampSampler,ScreenUV,0);
        Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb,Out.MRT[0].a);
    #endif
#endif

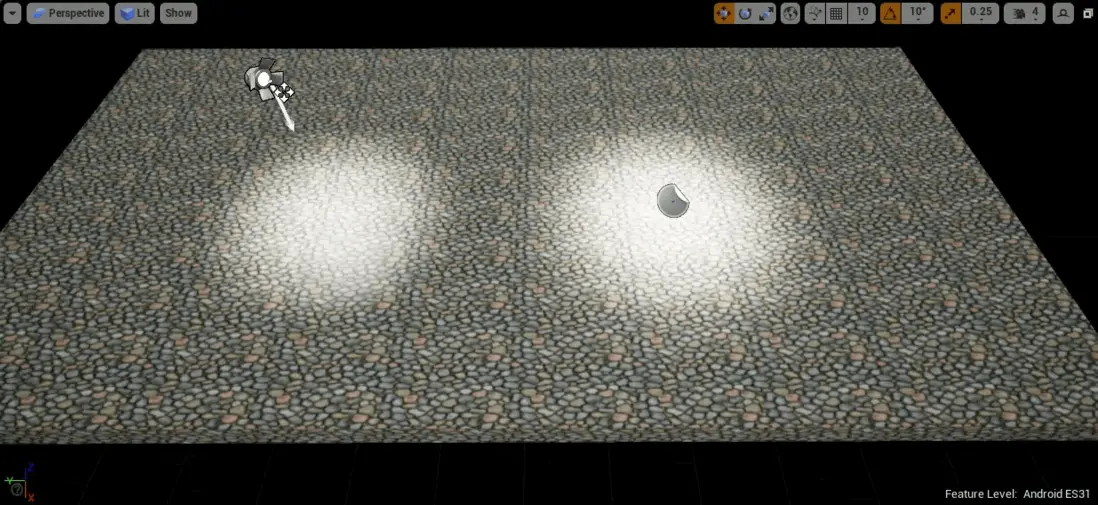

改後移動端效果：

但這樣改對Emissive貼花沒問題，其它混合模式的貼花，比如那些需要寫GBuffer的貼花就不對了。為了讓其它模式的貼花不受影響，需將Emissive貼花單獨分離出一個Pass，即將代碼改為：

SceneRendering.h

//yang chao begin
enum EMyDecalGroup
{
    All,
    Emissive,
    NonEmissive,
};
//yang chao end

MobileShadingRenderer.cpp

if (!bRequiresMultiPass)
{
    ...
}
else
{
    ...
    // SceneColor + GBuffer write, SceneDepth is read only
    {
        ...
        RHICmdList.BeginRenderPass(BasePassInfo, TEXT("AfterBasePass"));
        if(ViewFamily.EngineShowFlags.Decals)
        {
            CSV_SCOPED_TIMING_STAT_EXCLUSIVE(RenderDecals);
            RenderDecals(RHICmdList,EMyDecalGroup::NonEmissive);
        }
        RHICmdList.EndRenderPass();
        //yang chao begin
        for(int32 Index=0;Index< UE_ARRAY_COUNT(ColorTargets);++Index)
        {
            if(Index>0){
            BasePassInfo.ColorRenderTargets[Index].RenderTarget=nullptr;
        }
    }
    RHICmdList.BeginRenderPass(BasePassInfo, TEXT("AfterBasePass"));
    if(ViewFamily.EngineShowFlags.Decals)
    {
        CSV_SCOPED_TIMING_STAT_EXCLUSIVE(RenderDecals);
        RenderDecals(RHICmdList,EMyDecalGroup::Emissive);
    }
    RHICmdList.EndRenderPass();
    //yang chao end

  }

MobileDecalRendering.cpp

void FMobileSceneRenderer::RenderDecals(FRHICommandListImmediate&RHICmdList,
    EMyDecalGroup myDecalGroup//yang chao
)
{
    ...

    // Deferred decals
    if(Scene->Decals.Num()>0)
    {
        for(int32 ViewIndex=0;ViewIndex<Views.Num();ViewIndex++)
        {
            constFViewInfo&View=Views[ViewIndex];
            RenderDeferredDecalsMobile(RHICmdList,*Scene,View,
                myDecalGroup //yang chao
            );
        }
    }
    ...
}

voidRenderDeferredDecalsMobile(FRHICommandList&RHICmdList,constFScene&Scene,constFViewInfo&View,
EMyDecalGroup myDecalGroup //yang chao
)
{
    ...
    if(SortedDecals.Num())
    {
        SCOPED_DRAW_EVENT(RHICmdList,DeferredDecals);
        INC_DWORD_STAT_BY(STAT_Decals,SortedDecals.Num());
        ...
        for(int32 DecalIndex=0,DecalCount=SortedDecals.Num();DecalIndex<DecalCount;DecalIndex++)
        {
            constFTransientDecalRenderData&DecalData=SortedDecals[DecalIndex];
            //yang chao begin
            if(myDecalGroup==EMyDecalGroup::All
                ||(myDecalGroup ==EMyDecalGroup::Emissive&&DecalData.FinalDecalBlendMode== DBM_Emissive)
                ||(myDecalGroup ==EMyDecalGroup::NonEmissive&&DecalData.FinalDecalBlendMode!= DBM_Emissive)
                )
            //yang chao end
            {
                ...
                RHICmdList.DrawIndexedPrimitive(GetUnitCubeIndexBuffer(),0,0,8,0, UE_ARRAY_COUNT(GCubeIndices)/3,1);
            }
        }
    }
}

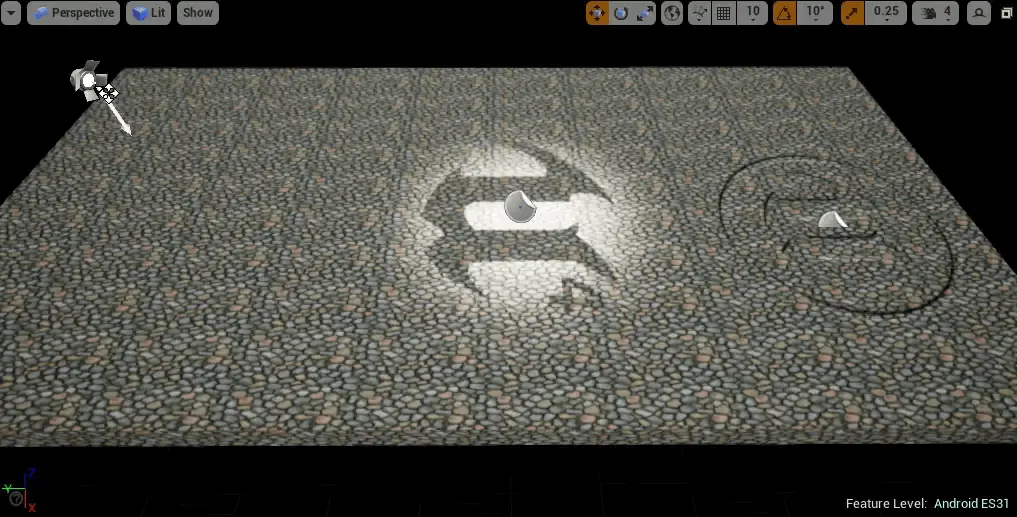

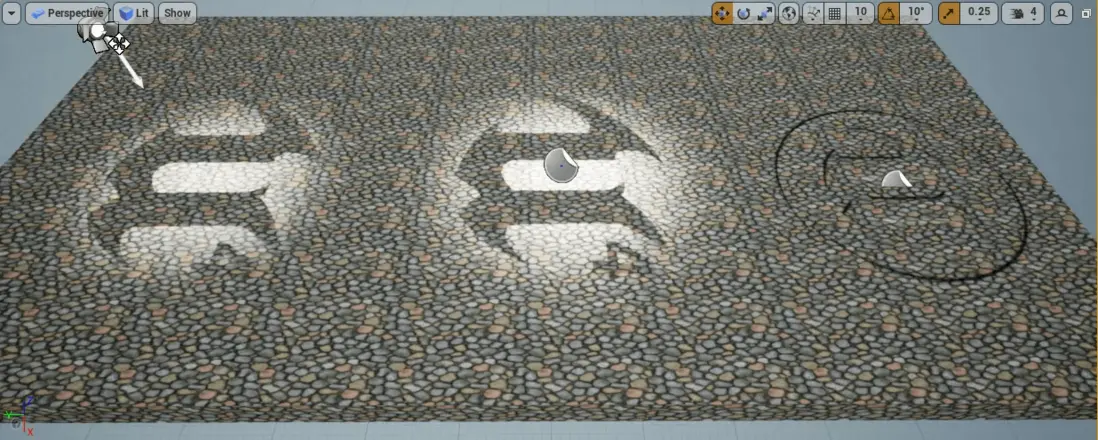

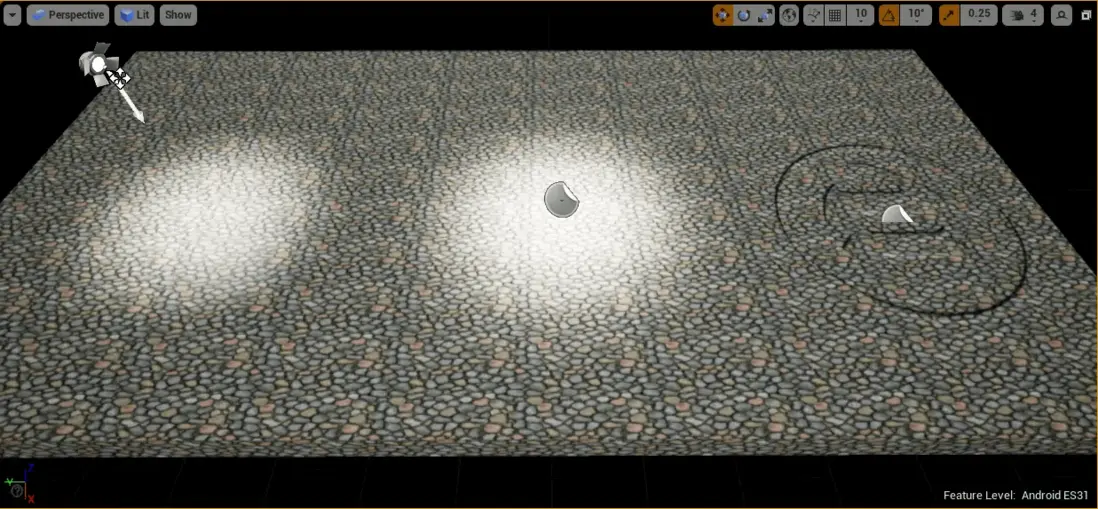

這樣，即使有多種貼花，也能顯示正常（左：SpotLight，中：Emissive貼花，右：Normal貼花）：

Normal 貼花

Emissive 貼花

加上Light Function：
PC端：

移動端：（不支持Light Function）

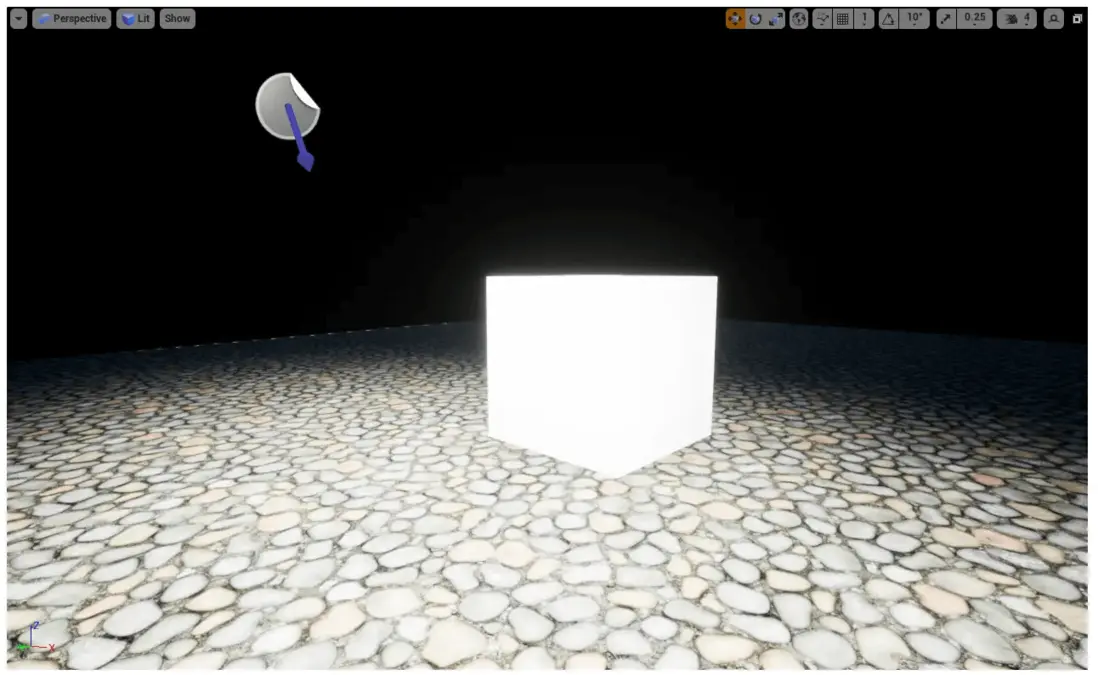

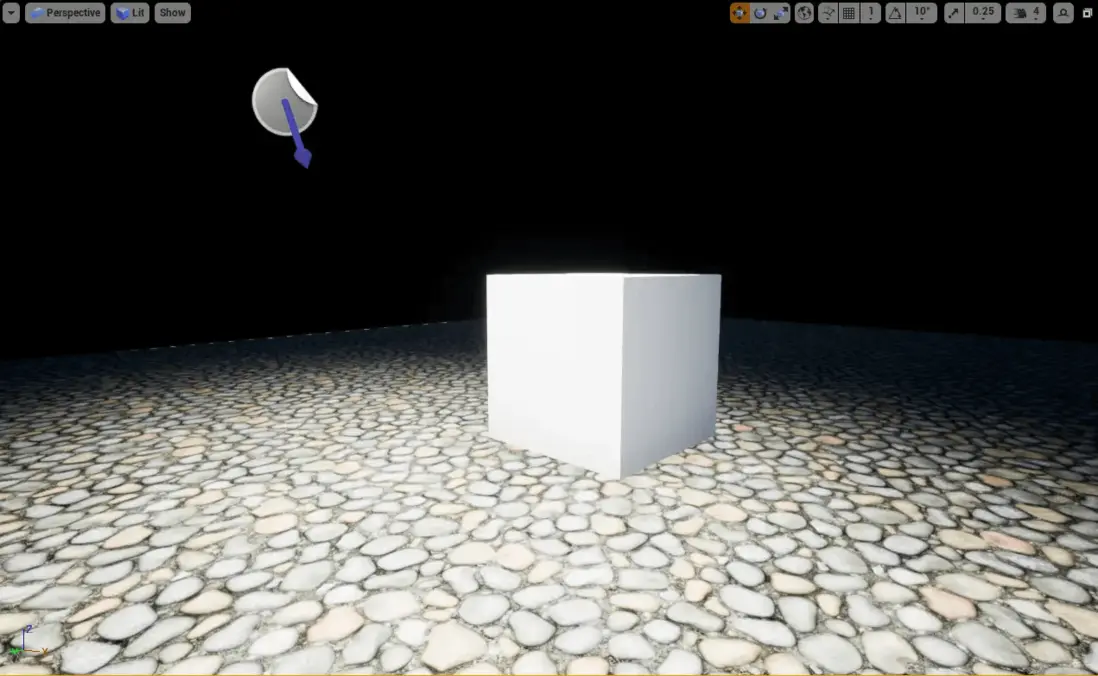

這樣就實現了Emissive貼花與Light Function的大體對齊，但忽略了NdotL項，所以僅投到平面上時效果與燈光比較接近，而投到物體上時不會產生明暗，比如投到box上，如下圖，box全亮了：

為貼花添加NdotL，Normal可以直接採GBufferA獲得，根據上文可知，是可以採到的。於是問題只剩如何獲得貼花的投射方向，也就是貼花圖標上那個紫色箭頭朝向。

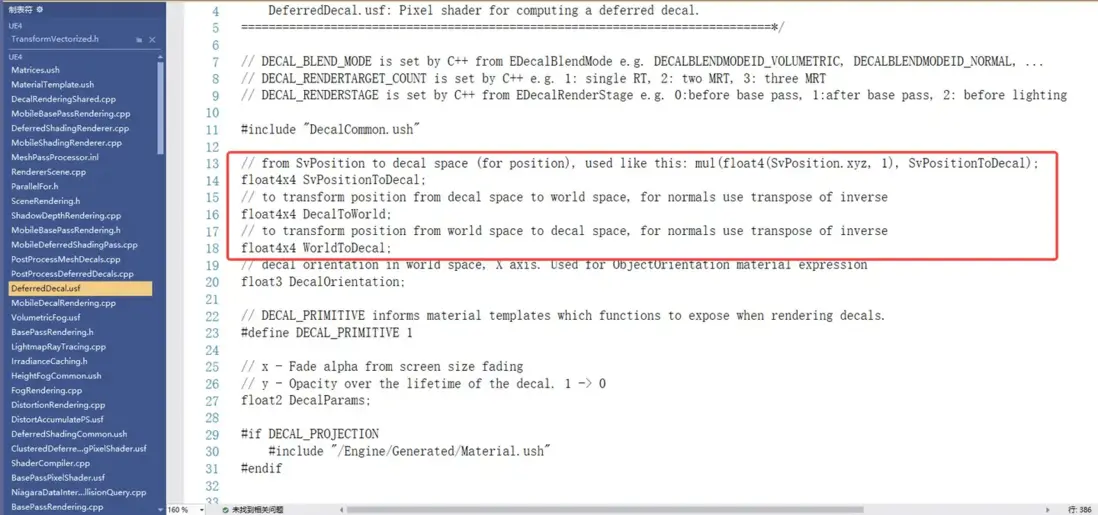

瀏覽貼花相關的Shader代碼，可以在DeferredDecal.usf看到提供了幾個現成矩陣：

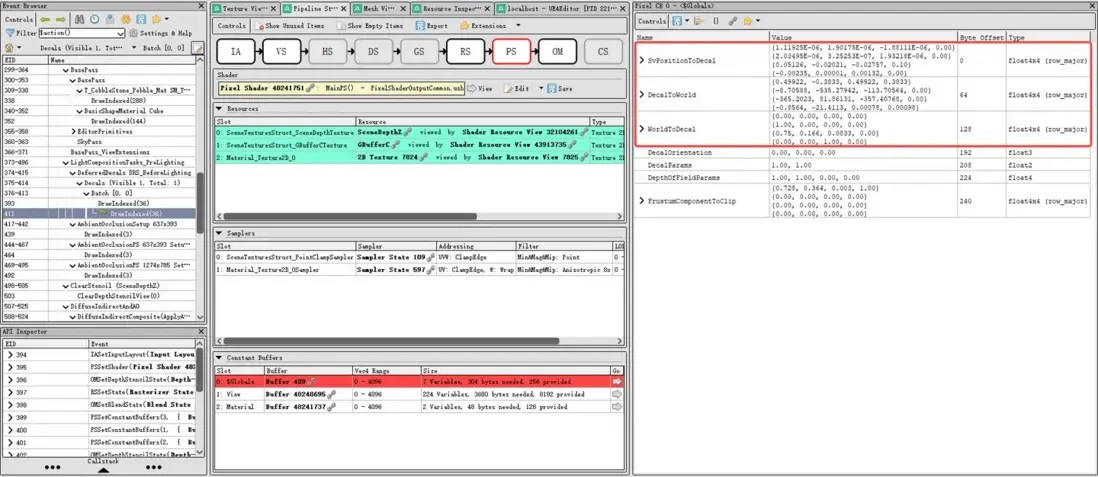

其中SvPositionToDecal是裁剪空間轉Decal空間，DecalToWorld和WorldToDecal是世界空間與Decal空間互轉。截幀可以看到其具體值：

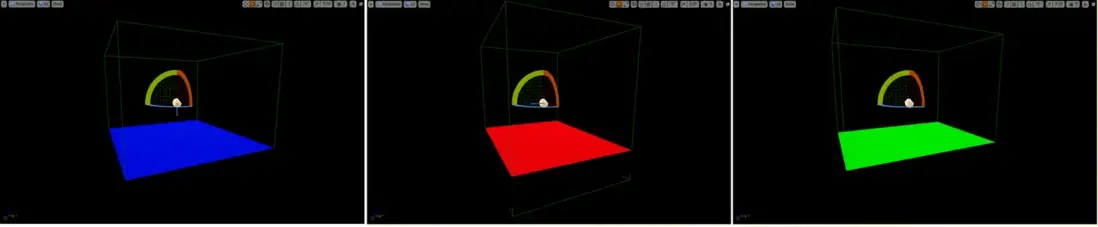

經試驗，那個紫色箭頭就是Decal空間的-x軸，所以其世界朝向就是normalize(mul( float4(-1,0,0,0),DecalToWorld).xyz)，通過顯示為顏色可以確認：

注意：要看到準確的顏色，最好將各種光源、大氣霧、後處理都關掉，並且把skyLight上的CubeMap clear掉，排除干擾。

於是代碼改為：

//yang chao begin
#if DECAL_BLEND_MODE == DECALBLENDMODEID_EMISSIVE && MATERIAL_MY_SAMPLEBASECOLOR
    #if SHADING_PATH_MOBILE
        #if MOBILE_DEFERRED_SHADING
            float4 gbufferA=Texture2DSampleLevel(MobileSceneTextures.GBufferATexture,MobileSceneTextures.GBufferATextureSampler,ScreenUV,0);
            float3 worldNormal=DecodeNormal( gbufferA.xyz );
            float3 dir=normalize(-DecalToWorld[0].xyz);//normalize(mul( float4(-1,0,0,0),DecalToWorld).xyz);
            float ndl=dot(worldNormal,dir);
            float4 gbufferC=Texture2DSampleLevel(MobileSceneTextures.GBufferCTexture,MobileSceneTextures.GBufferCTextureSampler,ScreenUV,0);
            Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb*max(0,ndl*0.55+0.45),Out.MRT[0].a);
        #endif
    #else//pc
        float4 gbufferA=Texture2DSampleLevel(SceneTexturesStruct.GBufferATexture,SceneTexturesStruct.PointClampSampler,ScreenUV,0);
        float3 worldNormal=DecodeNormal( gbufferA.xyz );
        float3 dir=normalize(-DecalToWorld[0].xyz);//normalize(mul( float4(-1,0,0,0),DecalToWorld).xyz);
        float ndl=dot(worldNormal,dir);
        float4 gbufferC=Texture2DSampleLevel(SceneTexturesStruct.GBufferCTexture,SceneTexturesStruct.PointClampSampler,ScreenUV,0);
        Out.MRT[0]=float4(Out.MRT[0].rgb*gbufferC.rgb*max(0,ndl*0.55+0.45),Out.MRT[0].a);
    #endif
#endif
//yang chao end

其中用normalize(-DecalToWorld[0].xyz)代替normalize(mul( float4(-1,0,0,0),DecalToWorld).xyz)，稍微優化一點兒。

注意：UE4 Shader裏矩陣是行主序，第1，2，3，4行分別為x軸，y軸，z軸和位移。也是因為行主序，向量與矩陣相乘時矩陣放右邊，即mul(v, m)。

效果：
