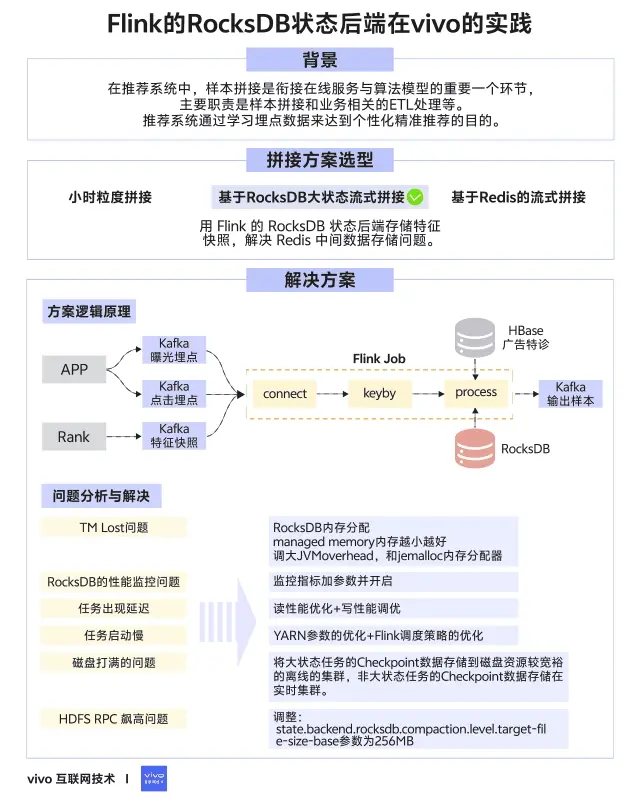

1分鐘看圖掌握核心觀點👇

一、背景

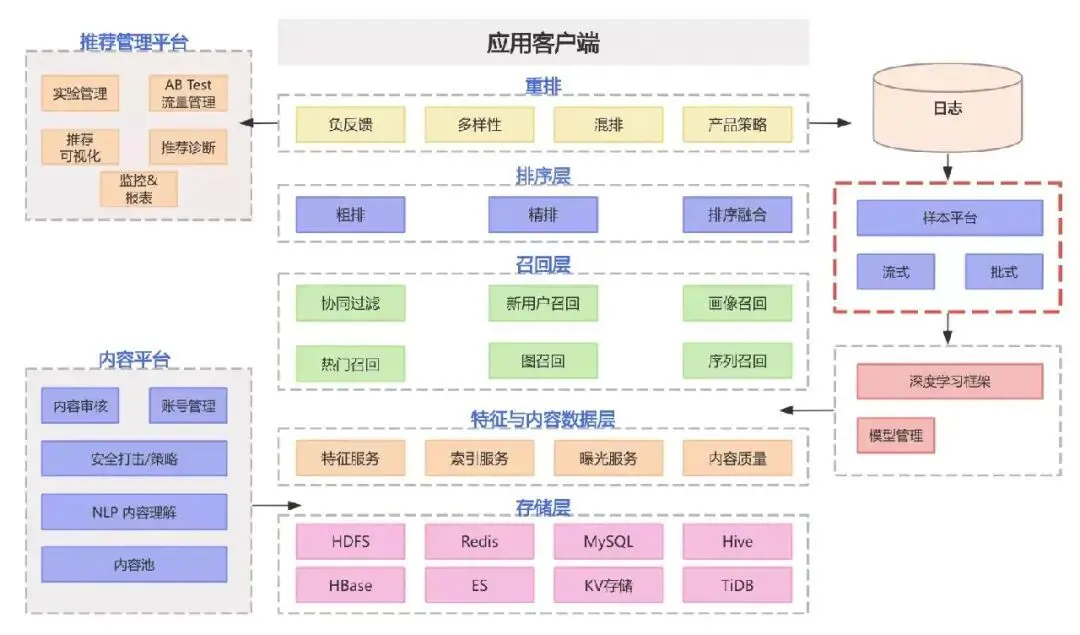

在推薦系統中，樣本拼接是銜接在線服務與算法模型的重要一個環節，主要職責是樣本拼接和業務相關的ETL處理等，模塊位置如下圖紅框所示。

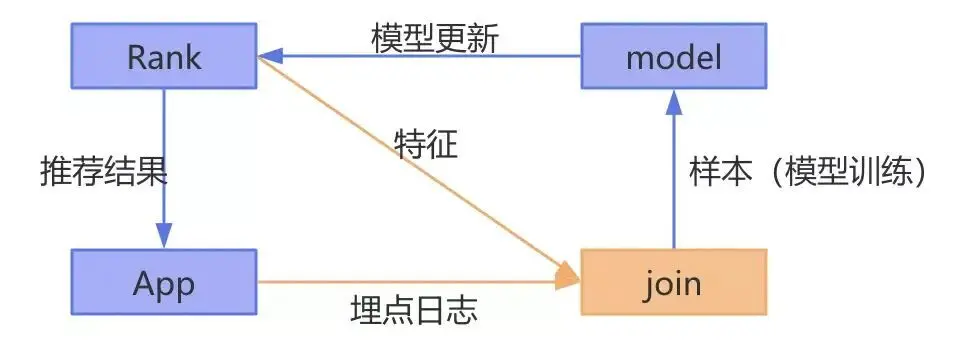

推薦系統通過學習埋點數據來達到個性化精準推薦的目的，因此需要知道服務端推薦下發的內容，是否有一系列的行為(曝光，點擊，播放，點贊，收藏，加購等等)，把被推薦內容的埋點數據與當下的特徵拼接起來的過程，一般稱為樣本拼接，一個簡化的流程如下：

推薦的過程可以檢驗概括為以下幾點：

• 後台服務rank 推薦內容給app客户端，同時把內容對應的特徵快照保存起來；
• app接收到內容後，埋點日誌被上報到消息中間件；
• 樣本拼接負責將特徵與埋點日誌拼接起來，定義正負樣本，格式轉換；
• 模型接收樣本訓練，將使用最新的模型做推薦。

為了保證較高的拼接率和穩定性，我們的拼接架構也經過了長時間的迭代，這篇文章我將給大家介紹vivo特徵拼接架構的發展歷程、當前方案、當前方案遇到的問題和解決方案，以及未來的規劃和展望，希望能幫助到業內的同學。

二、拼接方案選型

2.1 小時粒度拼接

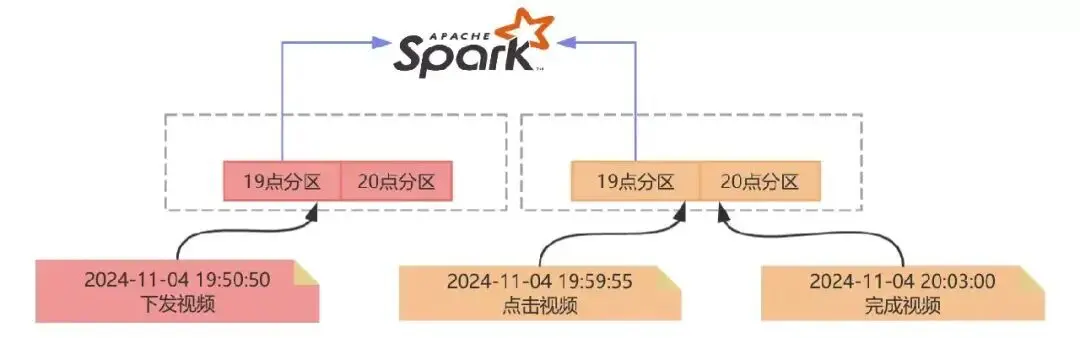

小時拼接是將埋點日誌和特徵快照都保存到Hive並以小時分區，每小時調度一個Spark任務來處理兩個表相應分區的數據做拼接，由於是小時拼接，實時性較低，Spark作業本身也依賴於上游Hive表小時分區生成，每個小時末尾的請求埋點有可能是落在當前小時，也有可能落在下個小時。舉個例子：19點50分下發了一個視頻，客户端在19:59分點擊了，但是視頻播放卻是在20點03分完成的，這個時候就會存在拼接不上的問題。

2.2 基於 Redis 的流式拼接

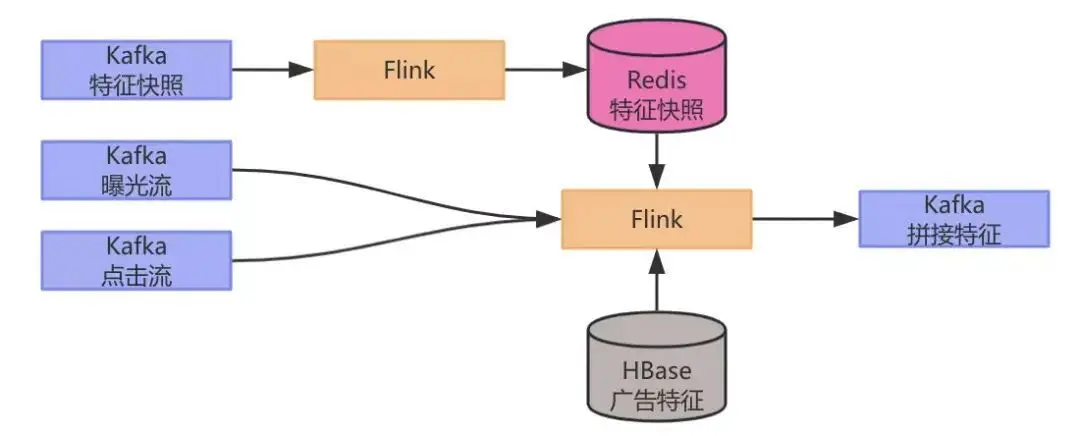

為了提升拼接率，且達到實時拼接，節點故障容災，完備監控等特性，Flink是一個很好的替代方案，也是最近幾年比較主流的實現。最初在實時推薦場景中，Kafka中的特徵快照通過Flink任務寫入到Redis，另一個Flink任務消費曝光埋點數據和點擊埋點數據並讀取存在Redis中的特徵快照數據做拼接，拼接後的數據作為拼接特徵被寫入到下游的Kafka中，提供給後續的算法做模型的訓練，架構圖如下：

經過一段時間實踐，以上的方案出現了兩個痛點：

• Redis中存儲了幾十T的數據，Redis的成本高；
• 業務數據流量會波動，經常需要DBA對Redis集羣進行擴容，涉及大量數據的遷移，運維成本高。

2.3 基於 RocksDB 大狀態流式拼接

為了解決基於Redis的作為中間數據的存儲存在的問題，我們採用Flink狀態來存儲特徵快照，整個架構中不再需要外部的Redis，由於我們需要存儲的數據量達幾十T，這裏我們選用適合大數據量存儲的RocksDB類型的狀態後端，調整後架構更加簡潔，如下圖所示：

流程如下：

• 首先將曝光流點點擊流以及特徵在Flink 任務中做union並做keyby；
• 在processElement方法中如果接收到曝光流就將數據保存到state中，如果接收到曝光流就將數據保存到state中，如果接收到特徵就去state中查詢相應的曝光和點擊數據；
• 如果能找到就發送到下游並將狀態數據清理掉，沒找到就將特徵保存到state中，並註冊一個定時器；
• 定時器觸發時去state中查詢相應的曝光和點擊數據，如果找到就發到下游，並將狀態數據清理掉。

由於RocksDB可以同時利用內存和磁盤來存儲數據，所以對於內存的使用量大幅下降，由於RocksDB是嵌入式的數據庫，每個TM上的RocksDB數據庫只存儲shuffe到該TM上的數據，無需再關注擴縮容的問題。當然隨着數據上漲，Flink流式拼接在實際的生產過程中也遇到了一系列的問題，為了保證業務的可用性，我們花了較長的時間對這些問題進行攻克，目前任務穩定性達到99.99% ，拼接率長期穩定在99%以上，對拼接效果提升較大。下面我將列舉我們遇到的問題和解決方案，希望能夠幫助到業內的其他團隊。

三、問題及解決方案

3.1 TM Lost問題

3.1.1 現象

在方案實施之初，我們發現這些特徵拼接的任務頻繁出現TM was Lost異常導致任務重啓，我們看了日誌，發現都是TM內存超出了YARN的內存限制被kill。

3.1.2 問題分析

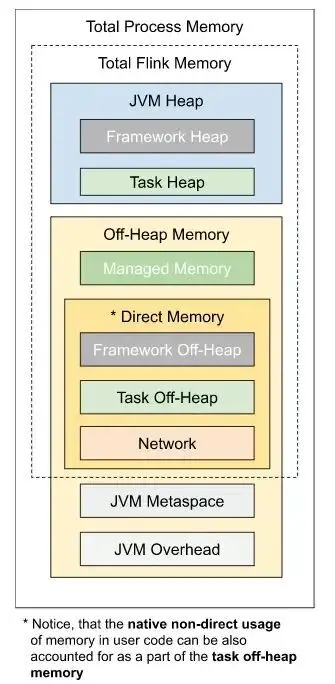

那麼我們的疑問就來了，為啥這部分任務的內存很容易超出，超出的那部分內存又是誰在用呢？下面這張圖是來自Flink的官網，因為我們在平台使用Flink的時，我們只設置了總的內存，並沒有關注其他各個局部的內存，那麼這些部位的內存是如何分配的？為了搞清楚這個問題，有必要梳理一下每個模塊內存計算的邏輯。

圖片引用自Flink

Flink內存分配邏輯

一般在YARN上提交的任務是含有taskmanager.memory.process.size 參數的配置的，所以Flink在分配內存時，會以調用deriveProcessSpecWithTotalProcessMemory 方法分配。

通過配置參數獲得meatspace 的大小，通過jobmanager.memory.jvm-overhead.fraction 的比例計算overhead的內存，totalFlinkMemory通過總的進程的內存減去meatspace + overhead的內存得到。

通過配置中的參數獲取 frameworkHeapMemory-

Size、frameworkOffHeapMemorySize 、task-

OffHeapMemorySize 的大小。

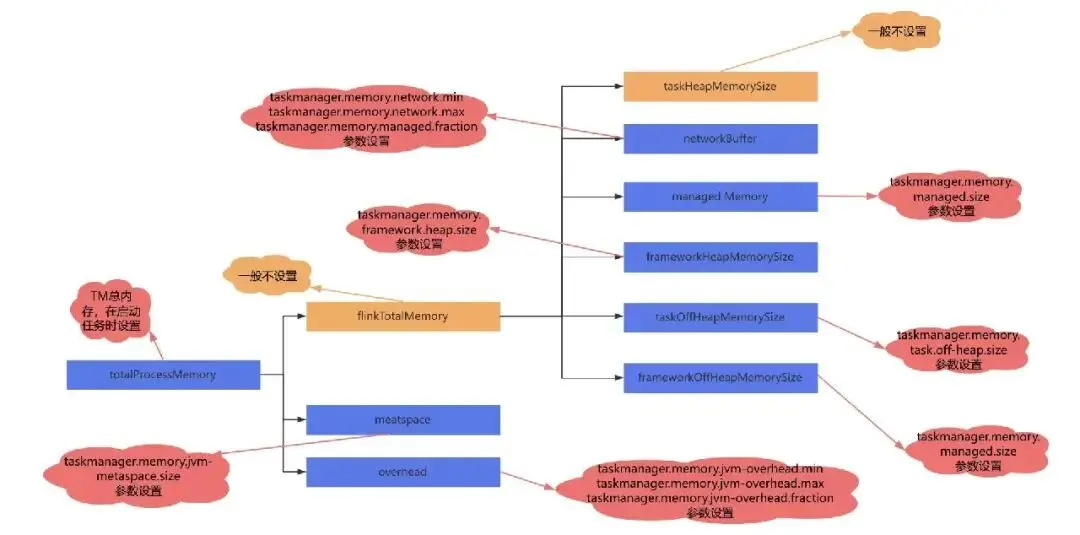

通過managedmemory的配置獲取託管內存的值， 通過networkbuffer的配置獲取networkbuffer的值 。totalFlinkMemory 減去所有需要排除的內存，剩下的內存分配給堆。內存分配邏輯，以及每塊內存的設置方法如下圖：

到此TM的各個內存模塊的內存已經劃分完成。有上面的分析我們可以得出以下的結論：

totalProcessMemorySize = totalFlinkMemorySize + JvmMetaspaceSize + JvmOverheadSize
totalFlinkMemorySize  = frameworkOffHeapMemorySize + taskOffHeapMemorySize + managedMemorySize + networkMemorySize + frameworkHeapMemorySize + taskHeapMemorySize

這裏重點將一下JVMOverhead，JVMOverhead並沒有具體的作用，是一個預留值，它是一個緩衝區，可以避免在Flink運行在容器中是因為短時時間的內存超出了容器的限制而被kill。

frameworkOffHeapMemorySize和taskOff-

HeapMemorySize 也是預留值，offheap在概念上的主要是指native內存。frameworkHeap-

MemorySize 也是預留值。由此可以看出雖然Flink官方將TM的內存劃分的較細緻，但是像JvmOverheadSize frameworkOffHeap-

MemorySize，taskOffHeapMemorySize，

frameworkHeapMemorySize 都只是邏輯上的預留，並沒有從操作系統層面實現隔離。

RocksDB內存分配邏輯

因為堆內存不足時一般會報out of memory的異常，所以到這一步我們推測應該是堆外內存溢出了，而堆外內存最大的一塊就是RocksDB使用的，而從Flink的官網的介紹可以知道託管內存就是給RocksDB使用的，下面我們再看一下託管內存是如何分配給RocksDB的。

cacheMemory = （1-（1/3）*（writeBufferRatio））* managedMemory
bufferMemory = （2/3）*（writeBufferRatio）* managedMemory
讀寫緩存總內存 =  bufferMemory + cacheMemory = （1 +（1/3）*（writeBufferRatio））* managedMemory

由上面的代碼可以看出，managed memory 是通過一定的比例給RocksDB的各個部分來分配內存的，writeBufferRatio會影響讀緩存和寫緩存的大小，理論上讀寫緩存總內存有可能會超過managedMemory的大小。通過上面的公式可以看出讀寫緩存總內存最多超出managedMemory的1/3，這裏很容易想到，那麼我們在排查overhead的時候配置大於managedMemory的1/3不就能你面內存溢出了，但是在實踐中，我們這樣配置並並沒有完全的解決物理內存溢出的問題，下面關於RocksDB內存的資料，終於找到了是還有哪部分內存容易溢出了，是因為部分區域的內存難以限制導致的。

RocksDB 的內存佔用有 4 個部分:

• Block Cache: OS PageCache 之上的一層緩存，緩存未壓縮的數據 Block；
• Indexes and filter blocks: 索引及布隆過濾器，用於優化讀性能；
• MemTable: 類似寫緩存；
• Blocks pinned by Iterator: 觸發 RocksDB 遍歷操作（比如遍歷 RocksDBMapState 的所有 key）時，Iterator 在其生命週期內會阻止其引用到的 Block 和 MemTable 被釋放，導致額外的內存佔用。

前三個區域的內存都是可配置的，但 Iterator 鎖定的資源則要取決於應用業務使用模式，且沒有提供一個硬限制，因此 Flink 在計算 RocksDB StateBackend 內存時沒有將這部分納入考慮，其次是 RocksDB Block Cache 的一個 bug，它會導致 Cache 大小無法嚴格控制，有可能短時間內超出設置的內存容量，相當於軟限制，原來是迭代器的內存限制的不好，導致的內存溢出。

3.1.3 解決方案

我們在使用Flink 的RocksDB狀態後端時，是通過managed memory來控制RocksDB各個部分的內存的，所以managed memory內存越小分配給各個部分的內存也就越小，迭代器內存越不容易溢出。到此我們對Flink的RocksDB狀態後端的內存有了一定的認知：當性能可以滿足的情況下，Flink的Manaed memory應該越小越好。但是上滿形成的經驗很難高效的在業務上落地，原因是“Flink的Manaed memory應該越小越好”很難去確定。

於是我們聯想到了之前的JVMoverhead，在我們的實際實踐中過程中，我們是通過調大JVMoverhead，和jemalloc內存分配器來解決內存溢出問題的。在Flink1.12之後Flink on k8s的內存分配器已經默認改成了jemalloc，可以避免內存的分配過程中出現64M問題。

但是要注意：由於我們的Java版本是JAVA8小版本是192，在最新版本的jemalloc5.3上出現了死鎖的問題，後來我們採用jemalloc4.5 就沒有問題了。據瞭解業界有些公司使用的JAVA8小版本是256採用jemalloc5.3沒有遇到死鎖問題。

3.2 RocksDB 的性能監控問題

3.2.1 現象

Flink RocksDB大狀態的任務經常出現延遲，但是我們很難知道性能的瓶頸在哪塊，從而優化響應的環節。

3.2.2 解決方案

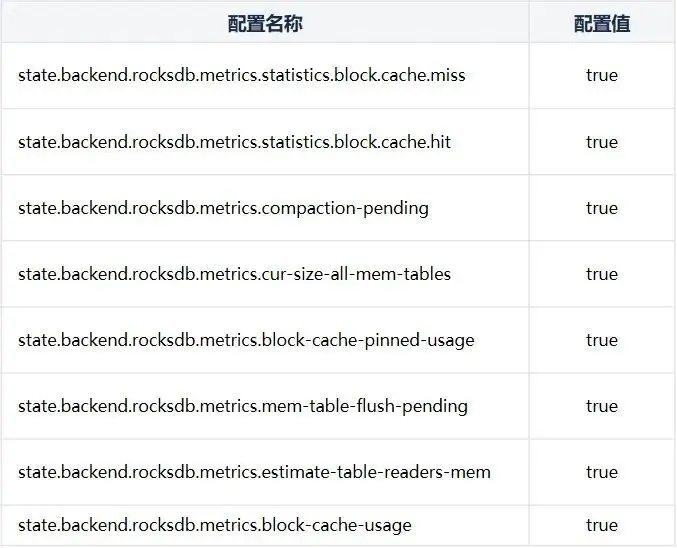

其實Flink提供了一系列對於RocksDB的性能的監控指標，我們只需要加上參數開啓即可，這裏我只結局我覺得最有參考意義的指標開啓的參數：

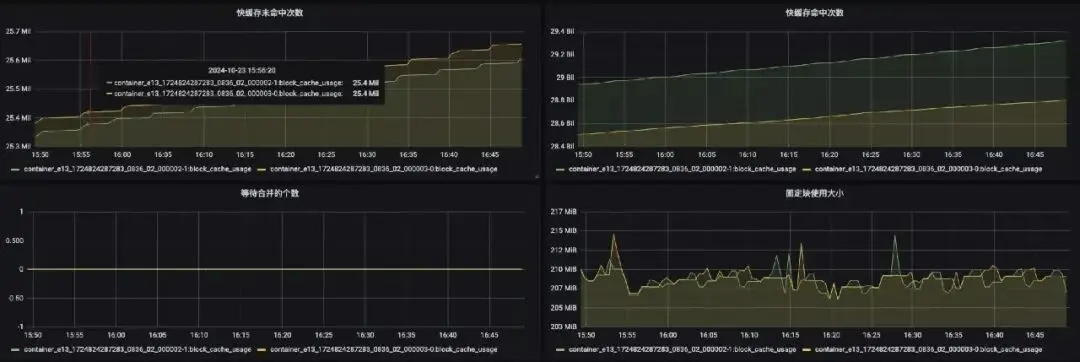

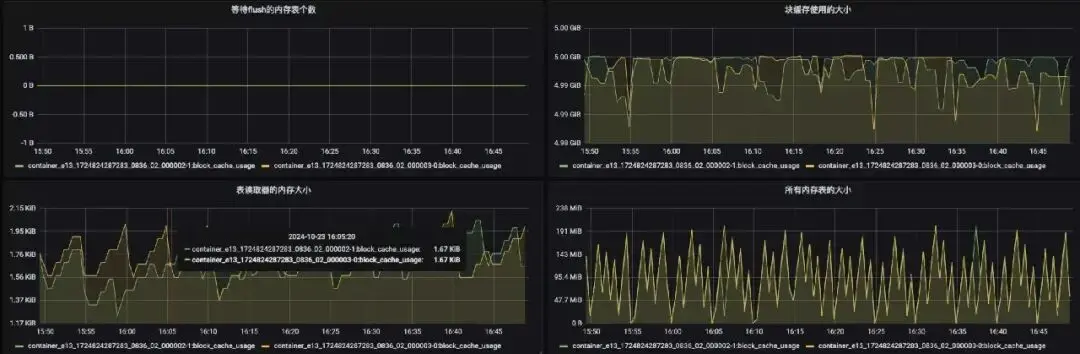

下面是相關指標的監控頁面：

3.3 任務出現延遲

3.3.1 現象

Flink RocksDB大狀態的任務經常出現延遲，調優參數高達近百個，如何系統性的調優，難度較大。

3.3.2 解決方案

要想對RocksDB的性能做優化，我們有必要先了解一下RocksDB的讀寫流程。

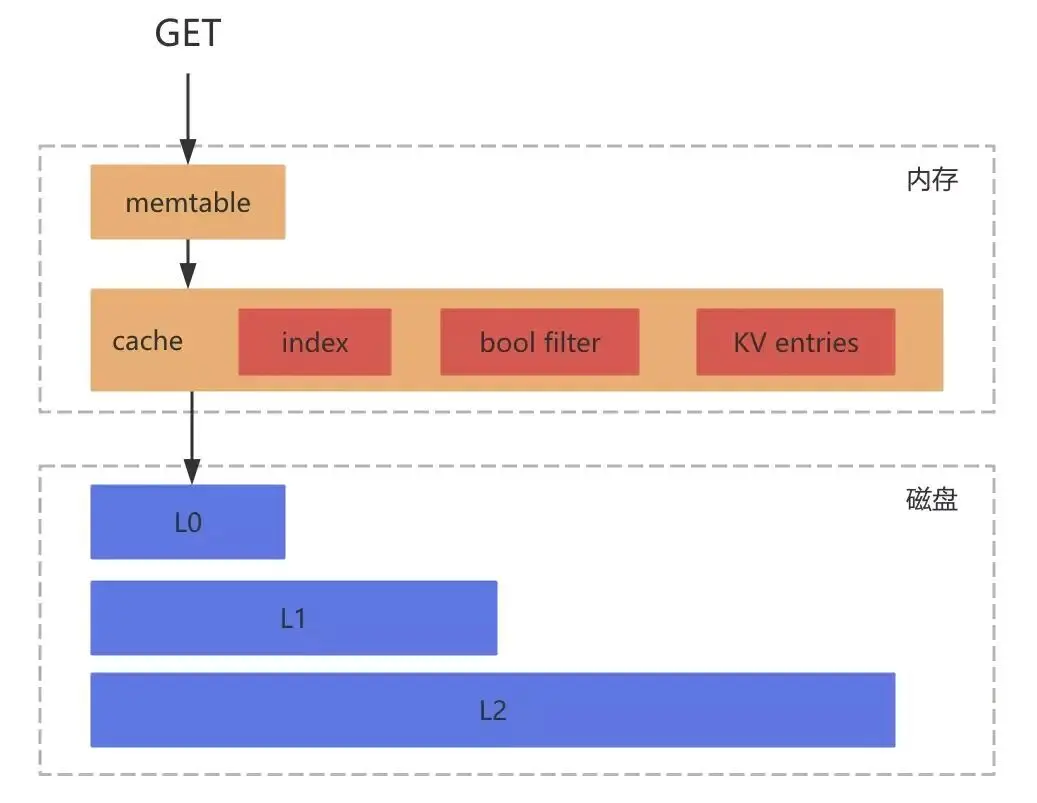

RocksDB的讀流程

• 獲取當前時刻的SuperVersion，SuperVersion是RocksDB內針對於所有SST文件列表以及內存中的MemTable和Immutable MemTable的一個版本；
• 獲取當前的序號來決定當前讀操作依賴的數據快照；
• 嘗試從第一步SuperVersion中引用的MemTable以及Immutable MemTable中獲取對應的值。首先會經過布隆過濾器，假如不存在則一定不存在，反之假如返回存在則不一定存在；
• 嘗試從Block Cache中讀取；
• 嘗試從SST文件中獲取。

RocksDB的寫流程

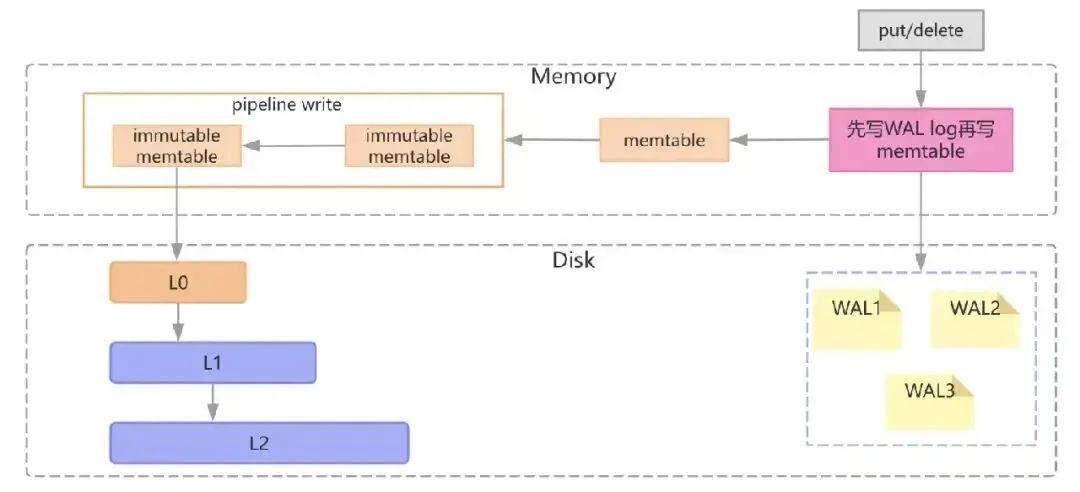

• 將寫入操作順序寫入WAL日誌中，接下來把數據寫到 MemTable中（採用SkipList結構實現）

  MemTable達到一定大小後，將這個 MemTable 切換為不可更改的 immutable MemTable，並新開一個 MemTable 接收新的寫入請求；

• 這個 immutable MemTable進行持久化到磁盤，成為L0 層的 SSTable 文件；

• 每一層的所有文件總大小是有限制的，每下一層大十倍。一旦某一層的總大小超過閾值了，就選擇一個文件和下一層的文件合併。

  注意： 所有下一層被影響到的文件都會參與 Compaction。合併之後，保證 L1 到 L6 層的每一層的數據都是在 key 上全局有序的，而 L0 層是可以有重疊的，寫流程的約束；

• 日誌文件用於崩潰恢復；
• 每個MemTable及SST文件中的Key都是有序的（字符順序的升序）；
• 日誌文件中的Key是無序的；
• 刪除操作是標記刪除，是插入操作的一種，真正的刪除要在Compaction的時候實現；
• 無更新實現，記錄更新通過插入一條新記錄實現；

當任務出現延遲時，由於我們已經有了RocksDB性能指標的監控也瞭解RocksDB的原理，我們在做性能優化時就可以對症下藥了。

讀性能優化

當任務出現延遲且塊緩存命中率下降時，説明是讀的性能下降導致延遲，我們可以通過提升緩存命中率的方式來提升讀性能，RocksDB任務緩存命中率的優化思路如下：

• 託管內存小於TM內存20%，可以調大託管內存：state.backend.rocksdb.memory.managed 到 20%；
• Flink內部對RocksDB的優化已經沉澱了多組參數，建議使用配置：

state.backend.rocksdb.predefined-options =

SPINNING\_DISK\_OPTIMIZED\_HIGH\_MEM；

• Flink中使用state.backend.rocksdb.memory

.write-buffer-ratio參數來管理寫緩存，調小該參數，能夠提升讀緩存，該參數默認0.5；

• RocksDB 會有一寫索引和過濾器放在內存中，用這個參數開啓：state.backend.rocksdb

.memory.partitioned-index-filters 默認 false，並且可以調節索引和過濾器佔用的內存比例，參數是：state.backend.rocksdb.memory

.high-prio-pool-ratio默認為0.1。

寫性能優化

當任務延遲，如果出現等待flush的內存表的大小增加，或者等待合併的個數增加，因為等帶flush個數達到一定的個數時寫將會被阻塞，可以先關注一下磁盤io是否打滿，如果已經處於高位，建議提升任務的併發。如果此磁盤io處於低位，我們可以調整flush和compation的線程數來使寫的數據不再積壓。提升寫寫性能。Flink會將flush和compation的線程數通過一個參數統一管理，參數是：state.backend

.rocksdb.thread.num，默認值是1。

3.4 任務啓動慢的問題

3.4.1 現象

由於Flink任務在從狀態啓動時需要將存儲在遠程HDFS的狀態文件讀到本地，當TM較集中時單台機器的磁盤io很容易被打滿，導致某些sub task 長時間處於INITIALIZING的狀態。

3.4.2 解決方案

YARN參數的優化

YARN默認的yarn.scheduler.fair.assignmultiple參數為flase，即一次只分配一個container，但是CDH將這個參數設置成了true，yarn.scheduler.fair.max.assigr默認為-1，表示不限制，所以導致一次調度到單個節點上的container較多。我們的解決方案是將YARN配置中的yarn.scheduler.fair.assignmultiple參數設為false，一次只調度一個container，解決了TM分配較集中的問題。

Flink調度策略的優化

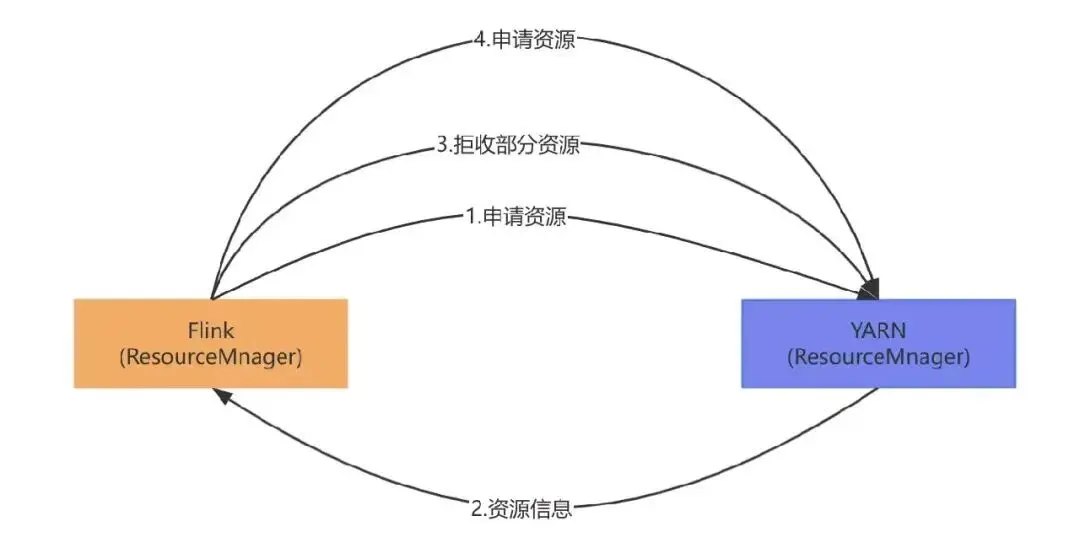

由於只是限制了每次分配TM的個數，還不能完全避免分配集中的問題，於是我們對Flink引擎內部做了優化，可以硬限制在某台機器上調度TM的個數，具體做法是，是當YARN返回給Flink ResourceManager container信息時，判斷container是否符合要求，如果不符合可以部分拒收，再次申請資源，該功能由參數開啓。

3.5 磁盤打滿的問題

3.5.1 現象

由於我們實時集羣的磁盤較小，大狀態任務的狀態達幾十上百T，頻繁出現磁盤使用率達到90%的告警。

3.5.2 解決方案

我們將大狀態的任務的Checkpoint數據存儲到磁盤資源較寬裕的離線的集羣，非大狀態的任務的Checkpoint數據存儲在實時集羣。

3.6 HDFS RPC 飆高問題

3.6.1 現象

在業務新上一批任務後，我們發現離線集羣HDFS的RPC有明顯的增加。

3.6.2 解決方案

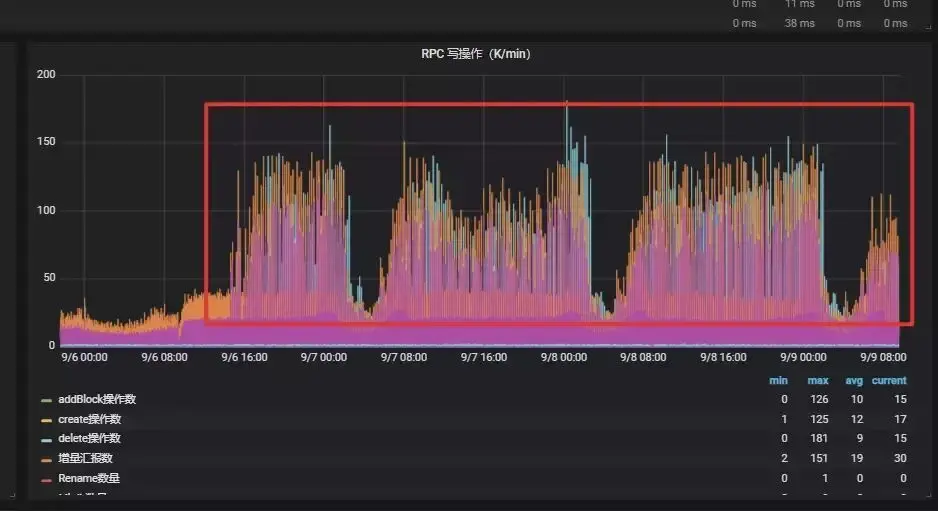

由於我們默認只會保存最近的3個Checkpoint，所以對於增量Checkpoint而言，肯定會有文件的修改和刪除，據瞭解修改和刪除是對HDFS性能影響較大的操作。我們對比這一批任務任務在HDFS上的Checkpoint文件和之前的任務對比發現，文件數量大很多，但是每個文件小很多，於是我們調整了參數：state.backend.rocksdb.compaction.level.target-file-size-base參數為256MB，這個參數默認是64MB，參數的作用控制壓縮後的文件的大小。配置改參數後RPC迴歸正常。

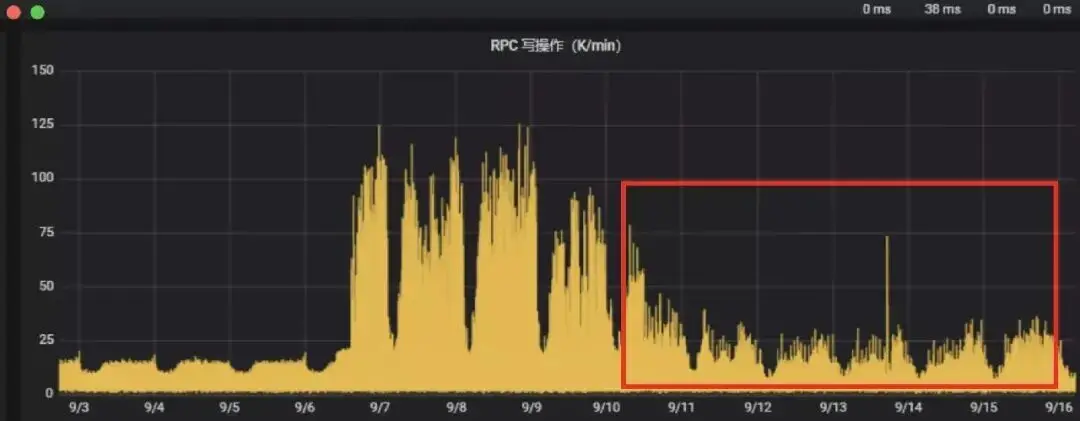

效果如圖：

四、總結

4.1 遺留問題

4.1.1.RocksDB的調優的門檻較高

雖然我們在任務上使用了積累通用經驗進行優化，但是有些數據量較大的任務在流量高峯期依然容易出現延遲，RocksDB的參數有幾十個，要想把性能調優做到比較極致需要深入瞭解其原理，還有對業務特點有深入的瞭解，對於應用開發而言，門檻較高。

4.1.2.任務恢復慢

由於有些任務的狀態高達幾十T，在重啓任務或者異常重啓時要從Checkpoint恢復，需要從遠程的HDFS下載狀態到本地磁盤，單機的io很容易被打滿，雖然我們做了TM打散，但是有些單個TM恢復狀態就需要幾十分鐘，這對於特徵拼接任務來講是不可接受的。

4.1.3.SSD壽命消耗加速

我們的實時集羣磁盤使用的是單塊的SSD，SSD壽命是有限的，然而RcoksDB的寫放大的特點加速了SSD的壽命的消耗。

4.2 規劃

經過較長時間的實踐我們理解了樣本拼接的本質是將不同來源、不同更新頻率、不同規模的特徵（如基礎特徵、實時埋點特徵、歷史特徵）組合成完整樣本，而單一組件往往在 “延遲、存儲規模、更新頻率” 等維度存在短板，必須通過混合架構實現 “優勢互補”。

業界混合架構的案例

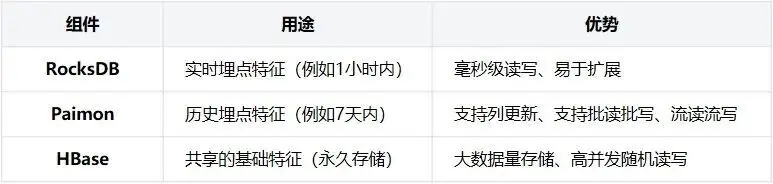

組件分工

拼接流程

① 實時日誌採集：用户點擊商品的日誌通過Kafka接入Flink實時作業；

② 實時數據存儲：將曝光流的數據存到RocksDB和HBase中，RocksDB的TTL設置成1小時；

③ 算子內實時拼接：Flink算子從RocksDB讀取用户最近1小時埋點特徵，從HBase讀取基礎特徵，初步拼接成“實時+基礎”特徵；

④ 歷史特徵融合：Flink作業將初步拼接結果寫入Paimon，與Paimon中存儲的“7天曆史特徵”融合，生成完整樣本；

⑤ 樣本分發：

• 實時推薦：完整樣本通過Flink寫入到HDFS提供給在線訓練服務使用；
• 離線訓練：Spark作業從Paimon讀取全量完整樣本，用於推薦模型的離線迭代。

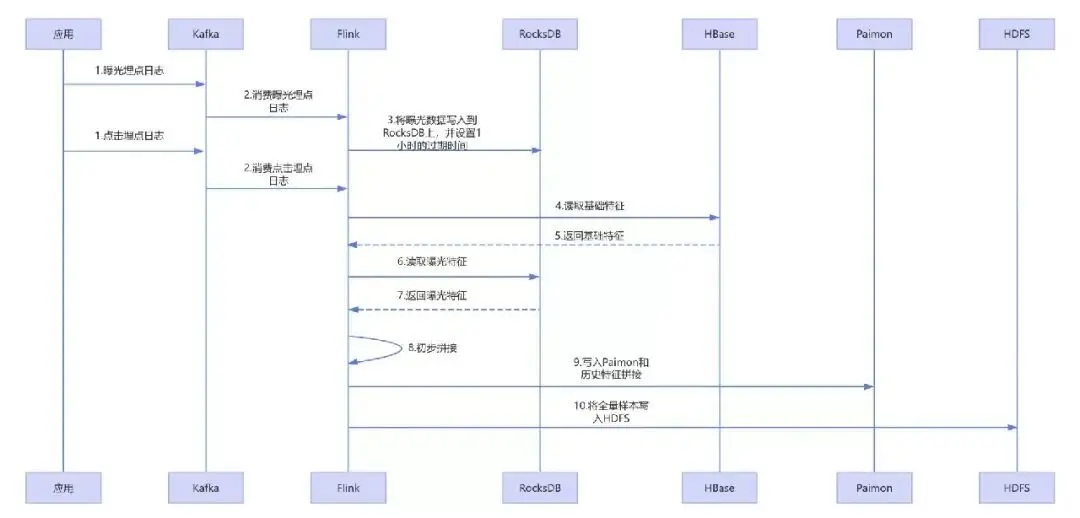

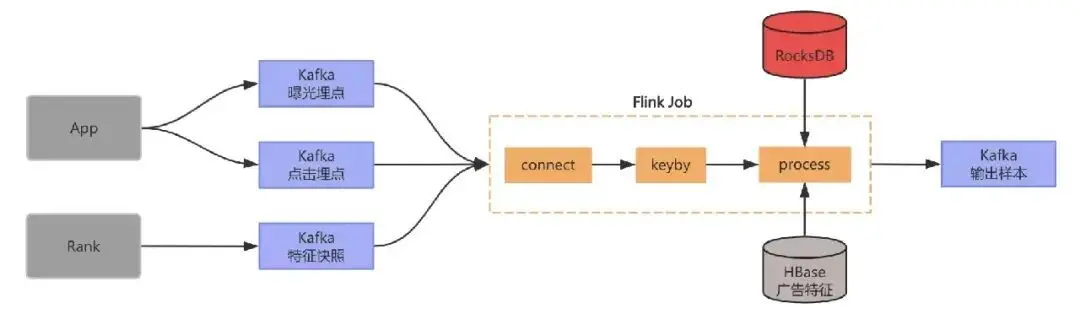

下面是一個調用時序圖：

核心價值

• 低延遲：RocksDB 支撐算子內毫秒級拼接，滿足實時推薦的 “秒級響應” 需求；
• 大規模：HBase+Paimon 可支撐億級用户的PB級特徵存儲；
• 流批協同：同一套樣本既供實時推薦，又供離線訓練，實現流批架構統一；
• 易於擴展：Paimon動態列支持特徵迭代。

4.3 展望

近幾年大數據架構已經從計算-存儲緊密耦合的Map-Reduce時代，進入到了以Kubernetes容器化部署為標準的雲原生世界。未來Flink將引入基於遠程存儲的存算分離狀態管理架構，新架構主要為了解決以下問題：

• 容器化環境下計算節點受本地磁盤大小限制的問題；
• 由於RocksDB中LSM結構的週期性 Compaction 導致計算資源尖峯的問題；
• 大規模狀態快速擴縮容的挑戰。

我們也將持續關注Flink社區的發展，嘗試採用遠程存儲狀態後端來做為特徵拼接的解決方案。
