本文將聚焦於MySQL架構的另外兩個關鍵組成部分：**連接層**與數據存儲層，揭秘客户端如何與MySQL建立通信橋樑，以及數據如何持久化到物理磁盤。
MySQL系列文章
在上一篇文章《MySQL 基礎架構（一）：SQL語句的執行之旅》中，我們深入探討了MySQL的核心服務層與存儲引擎層。本文將聚焦於MySQL架構的另外兩個關鍵組成部分：連接層與數據存儲層，揭秘客户端如何與MySQL建立通信橋樑，以及數據如何持久化到物理磁盤。
一、MySQL四層架構全景回顧
MySQL採用經典的四層架構設計，每層各司其職：
- 連接層：負責客户端連接管理、身份認證和安全性保障
- 核心服務層：處理SQL解析、優化、執行等核心功能
- 存儲引擎層：提供多種數據存儲實現（如InnoDB、MyISAM）
- 數據存儲層：負責數據在文件系統中的物理存儲和持久化
這種分層架構實現了關注點分離，使MySQL能夠同時提供高效的連接管理和可靠的數據持久化能力。

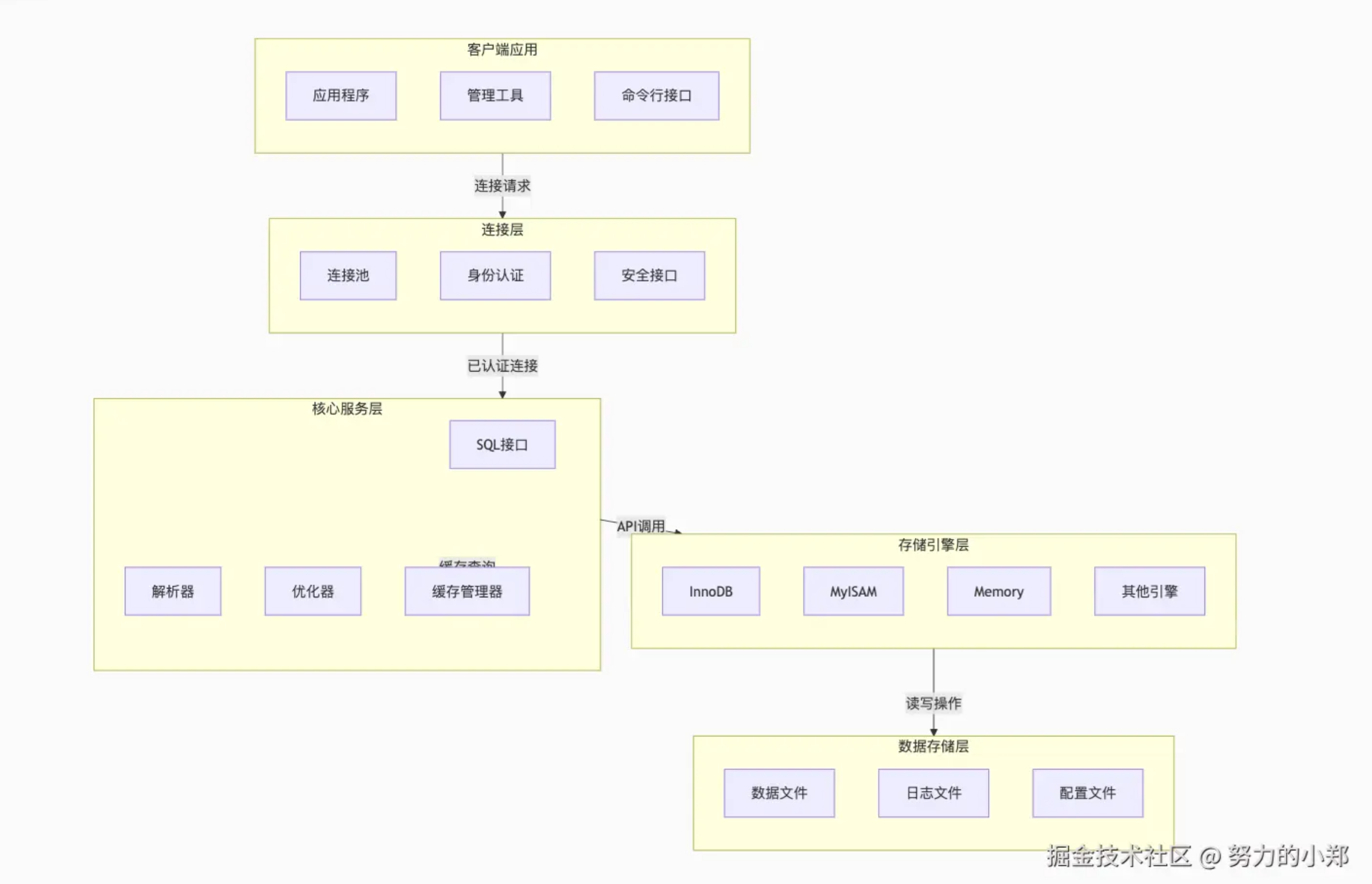

MySQL 四層架構圖架構示意圖
二、連接層：客户端與服務器的通信橋樑
2.1 連接管理與身份驗證
連接層是MySQL服務器與客户端應用程序之間的第一道關口，主要負責處理網絡連接、身份驗證和安全保障。當客户端嘗試連接到MySQL服務器時，連接層會驗證用户名、密碼和主機權限，確保只有合法的連接能夠進入系統。
2.2 客户端/服務器通信協議
MySQL客户端和服務器之間的通信採用特定的協議模式，理解這些模式對於優化數據庫性能至關重要。
通信模式對比：
| 通信模式 | 描述 | 典型應用 |
|---|---|---|
| 單工 | 數據只能在一個方向上傳輸 | 廣播、電視信號 |
| 半雙工 | 數據可以雙向傳輸，但不能同時進行 | 對講機、MySQL通信 |
| 全雙工 | 數據可以同時雙向傳輸 | 電話通話、WebSocket |
MySQL使用半雙工模式進行客户端-服務器通信，這意味着在任一時刻，只能有一方向另一方發送數據。這種設計選擇影響了MySQL的許多行為特性：
通信特性：
- 查詢原子性：客户端查詢必須作為單個數據包發送，大小受
max_allowed_packet參數限制 - 結果集完整性：客户端必須完整接收服務器返回的整個結果集，不能中途停止
- 阻塞式操作：當服務器發送數據時，客户端必須等待完整接收後才能發送新請求
實踐建議：
- 在查詢中合理使用
LIMIT限制返回數據量 - 避免一次性返回過大結果集，防止網絡擁堵
- 對於大字段查詢，考慮分頁或流式讀取
-- 使用LIMIT限制返回數據量
SELECT * FROM large_table LIMIT 1000;
-- 分頁查詢優化
SELECT * FROM large_table
WHERE id > 1000
ORDER BY id
LIMIT 1000;
2.3 連接狀態監控與管理
MySQL提供了強大的連接監控工具，SHOW FULL PROCESSLIST命令可以查看所有連接的詳細信息：
-- 查看所有活動連接詳情
SHOW FULL PROCESSLIST;
關鍵字段解析：
| 字段 | 説明 | 診斷價值 |
|---|---|---|
| Id | 連接ID | 用於終止問題連接：KILL [id] |
| User | 連接用户 | 識別異常用户行為 |
| Host | 客户端地址 | 定位問題來源IP |
| db | 當前數據庫 | 識別數據庫訪問模式 |
| Command | 執行命令類型 | 瞭解當前操作類型 |
| Time | 狀態持續時間 | 識別長時間運行的操作 |
| State | 連接狀態 | 診斷性能瓶頸 |
| Info | 正在執行的SQL | 分析問題查詢 |
常見Command類型：
Query：正在執行查詢Sleep：等待客户端發送新請求Connect：正在建立連接Quit：連接正在關閉Binlog Dump：主從複製操作
常見State狀態：
Sending data：正在處理查詢並向客户端發送數據Locked：等待表鎖（MyISAM）Sorting result：對結果集進行排序Copying to tmp table：將結果複製到臨時表Updating：正在更新數據
2.4 服務端連接池優化
MySQL服務端維護着連接池機制，通過以下參數進行優化：
-- 查看連接相關參數
SHOW VARIABLES LIKE '%max_connections%'; -- 最大連接數
SHOW VARIABLES LIKE '%thread_cache_size%'; -- 線程緩存大小
-- 監控連接狀態
SHOW STATUS LIKE 'Threads_connected'; -- 當前連接數
SHOW STATUS LIKE 'Threads_running'; -- 正在運行的連接數
SHOW STATUS LIKE 'Threads_cached'; -- 緩存中的線程數
SHOW STATUS LIKE 'Threads_created'; -- 已創建的線程總數
優化建議：
- 設置合理的
max_connections，避免過多連接導致資源競爭 - 適當增加
thread_cache_size，減少線程創建銷燬開銷 - 監控
Threads_created增長情況，如增長過快應增加線程緩存
三、數據存儲層：文件的物理存儲
3.1 數據文件組織
MySQL的數據文件存儲在由datadir參數指定的目錄中：
-- 查看數據目錄位置
SHOW VARIABLES LIKE 'datadir';
常見數據文件類型：
| 文件類型 | 存儲引擎 | 説明 |
|---|---|---|
| .frm | 所有引擎 | 表結構定義文件 |
| .ibd | InnoDB | 獨立表空間文件（數據+索引） |
| .ibdata | InnoDB | 共享表空間文件 |
| .MYD | MyISAM | 表數據文件 |
| .MYI | MyISAM | 表索引文件 |
| db.opt | 所有引擎 | 數據庫字符集和校驗規則配置 |
InnoDB表空間管理：
-- 啓用獨立表空間（推薦）
SET GLOBAL innodb_file_per_table = ON;
-- 查看錶空間使用情況
SELECT table_name,
table_schema,
engine,
(data_length + index_length) / 1024 / 1024 AS total_mb
FROM information_schema.tables
WHERE engine = 'InnoDB'
ORDER BY total_mb DESC;
3.2 日誌文件系統
MySQL使用多種日誌文件保證數據的一致性和可靠性：
-- 查看日誌相關配置
SHOW VARIABLES LIKE '%log%';
關鍵日誌類型：
| 日誌類型 | 作用 | 配置參數 |
|---|---|---|
| 錯誤日誌 | 記錄啓動、運行、停止時的錯誤信息 | log_error |
| 二進制日誌 | 主從複製和數據恢復 | log_bin, binlog_format |
| 慢查詢日誌 | 記錄執行時間超過閾值的查詢 | slow_query_log, long_query_time |
| 通用查詢日誌 | 記錄所有收到的SQL命令 | general_log |
| 重做日誌 | InnoDB崩潰恢復 | innodb_log_file_size |
| 撤銷日誌 | 事務回滾和MVCC | innodb_undo_logs |
日誌配置示例：
# my.cnf 配置示例
[mysqld]
# 錯誤日誌
log_error = /var/log/mysql/error.log
# 二進制日誌
server_id = 1
log_bin = /var/log/mysql/mysql-bin
binlog_format = ROW
expire_logs_days = 7
# 慢查詢日誌
slow_query_log = 1
slow_query_log_file = /var/log/mysql/slow.log
long_query_time = 2
# 通用查詢日誌（生產環境通常關閉）
general_log = 0
3.3 配置文件管理
MySQL使用配置文件管理所有參數設置，不同系統下的配置文件位置和名稱有所不同：
配置文件加載順序：
/etc/my.cnf/etc/mysql/my.cnf/usr/etc/my.cnf~/.my.cnf
配置優先級：後讀取的配置會覆蓋先前的配置
常用配置項：
[mysqld]
# 連接設置
max_connections = 500
wait_timeout = 600
interactive_timeout = 600
# InnoDB設置
innodb_buffer_pool_size = 1G
innodb_log_file_size = 256M
innodb_file_per_table = 1
# 內存設置
key_buffer_size = 256M
query_cache_size = 0
# 日誌設置
slow_query_log = 1
long_query_time = 2
四、實戰：連接與存儲問題排查
4.1 連接問題排查
問題場景：應用程序出現"Too many connections"錯誤
排查步驟：
-
查看當前連接數：
SHOW STATUS LIKE 'Threads_connected'; -
檢查最大連接數設置：
SHOW VARIABLES LIKE 'max_connections'; -
分析活動連接：
SHOW FULL PROCESSLIST; -
終止問題連接：
KILL [connection_id]; -
優化建議：
- 調整
max_connections參數 - 優化客户端連接池配置
- 減少長時間空閒連接
- 調整
4.2 存儲問題排查
問題場景：磁盤空間不足
排查步驟：
-
查看數據目錄大小
-
分析各數據庫大小：
SELECT table_schema AS Database, SUM(data_length + index_length) / 1024 / 1024 AS Size_MB FROM information_schema.tables GROUP BY table_schema ORDER BY Size_MB DESC; -
檢查二進制日誌大小：
SHOW BINARY LOGS; PURGE BINARY LOGS BEFORE NOW() - INTERVAL 7 DAY; -
優化建議：
- 清理不再需要的二進制日誌
- 歸檔歷史數據
- 考慮分區表管理大數據表
五、總結與最佳實踐
5.1 連接層最佳實踐
- 連接池管理：使用適當的連接池配置，避免頻繁創建和銷燬連接
- 合理配置超時：設置適當的連接超時和空閒超時參數
- 監控連接狀態：定期檢查連接使用情況，及時識別異常連接
- 限制連接數：根據系統資源設置合理的最大連接數
5.2 數據存儲層最佳實踐
- 定期維護：優化表結構、清理碎片、歸檔歷史數據
- 日誌管理：合理配置日誌參數，定期清理舊日誌文件
- 監控空間使用：建立磁盤空間監控機制，預防空間不足問題
- 備份策略：制定完善的數據備份和恢復計劃
5.3 性能優化建議
- 協議理解：基於半雙工通信特性，優化查詢設計和數據獲取方式
- 查詢優化：避免大結果集查詢，使用LIMIT分頁控制數據量
- 存儲引擎選擇：根據業務特性選擇合適的存儲引擎
- 定期審查：定期檢查配置參數和系統狀態，及時調整優化
通過深入理解MySQL的連接層和數據存儲層，我們能夠更好地進行數據庫設計、性能優化和故障排查，構建更加穩定高效的數據存儲解決方案。
