KVM虛擬化系統解決方案（二）--QEMU/KVM的高級功能和用法

【寫在前面】飛騰開發者平台是基於飛騰自身強大的技術基礎和開放能力，聚合行業內優秀資源而打造的。該平台覆蓋了操作系統、算法、數據庫、安全、平台工具、虛擬化、存儲、網絡、固件等多個前沿技術領域，包含了應用使能套件、軟件倉庫、軟件支持、軟件適配認證四大板塊，旨在共享尖端技術，為開發者提供一個涵蓋多領域的開發平台和工具套件。點擊這裏開始你的技術升級之旅吧


本文分享至飛騰開發者平台《FT-2000+/64 KVM虛擬化系統解決方案--QEMU/KVM的高級功能和用法》

1 介紹

  本文主要以基於arm平台的FT-2000+/64服務器為例介紹qemu/kvm的高級功能和用法。

2 半虛擬化驅動

  在之前的文檔中《FT-2000+/64KVM虛擬化系統解決方案--虛擬化介紹v1.03》我們對半虛擬化有過簡單的介紹，其中virtio技術是最成熟、最廣泛的應用。在既要考慮性能又要考慮可遷移性的情況下，使用virtio無疑是一個很好的選擇。

2.1 virtio基本原理介紹

  virtio最初是由澳大利亞的一個天才程序員Rusty Russell編寫，是一個在Hypervisor之上的抽象API接口，讓客户機知道自己運行在虛擬化環境中，進而根據virtio標準與Hypervisor協作，從而在客户機中達到更好的性能（特別是I/O性能）。目前有很多虛擬機都使用了virtio半虛擬化驅動來提高性能。

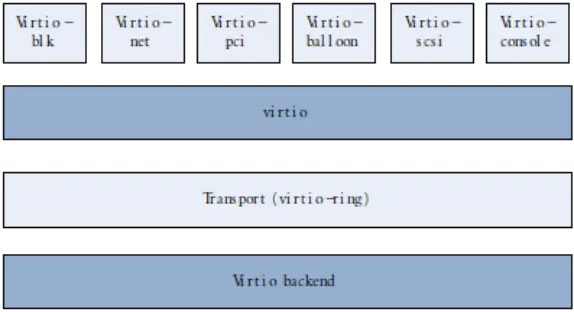

  在QEMU/KVM中，virtio的基本結構如下圖所示：


  關於virtio的具體功能以及實現請參考如下鏈接：https://hhdx.xyz/post/virtio-intro/

2.2 virtio驅動的具體使用

  在《FT-2000+/64KVM虛擬化系統解決方案--KVM虛擬化v1.03》文檔裏面的虛擬化內核配置章節，我們已經有説明，宿主機內核必須要支持相關的virtio驅動才可以在QEMU/KVM框架中使用。下面我們將一一列舉一些常見的可以使用virtio來提高性能的設備。參考地址：https://hhb584520.github.io/kvm_blog/2017/02/17/kvm-virtio.html。

  1) virtio-scsi

  下面是scsi設備使用virtio方式，在libvirt域的配置文件示例：

<controller type='scsi' index='0' model='virtio-scsi'>
    <address type='pci' domain='0x0000' bus='0x03' slot='0x00'function='0x0'/>
</controller>

  2) virtio-net

  下面是網卡設備使用virtio方式，在libvirt域的配置文件示例：

<interface type='bridge'>
    <mac address='52:54:00:3e:ea:a6'/>
    <source bridge='br0'/>
    <model type='virtio'/>
    <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>

  3) virtio-gpu

  下面是顯卡設備使用virtio方式，在libvirt域的配置文件示例：

<video>
    <model type='virtio' heads='1' primary='yes'/>
    <address type='pci' domain='0x0000' bus='0x05' slot='0x00'function='0x0'/>
</video>

  4) virtio-ballon

  下面是mem-balloon使用virtio方式，在libvirt域的配置文件示例：

<memballoon model='virtio'>
    <address type='pci' domain='0x0000' bus='0x04' slot='0x00' function='0x0'/>
</memballoon>

  以上幾個就是主要需要使用virtio的地方，更詳細的用法可以查閲libvirt官方文檔。

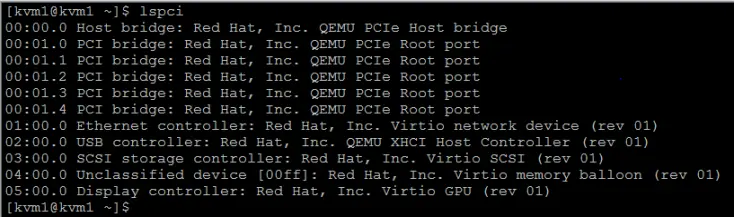

  在客户機系統中lspci查看，可以看到virtio設備如下，帶有virtio的就是virtio設備：


3 內存氣球mem-balloon

  KVM的內存氣球技術使得可以在虛擬機中按照需要調整的內存大小，提升內存的利用率。參考地址：https://www.jianshu.com/p/ce746f327424。


3.1KVM中ballooning的優劣勢

  KVM中的ballooning在節約和靈活分配內存方面有着明顯的優勢，主要有以下三點：

  1) 節約內存

  2) ballooning對內存的調節很靈活，既可以精細地請求少量內存，也可以粗獷滴請求大量內存。

  3) Hypervisor使用ballooning讓客户機歸還部分內存，從而緩解其內存壓力。而且從氣球中回收的內存也不要求一定要分配給另外的進程。

  另一方面，kvm中ballooning使用不方便，不完善也是存在的：

  1) ballooning需要客户機操作系統加載virtio-balloon驅動。

  2) 如果有大量內存需要從客户機系統中回收，那麼ballooning可能會降低客户機的操作系統性能。

  一方面，內存的減少可能會讓客户機中作為磁盤數據緩存的內存放到氣球中，從而使客户機的磁盤IO訪問增加；另一方面，如果機制處理的不好，也可能讓客户機中正在運行的進程由於內存不足而執行失敗。

  3) 目前還沒有比較自動化、方便的機制來管理ballooning。

  沒有對客户機的有效監控，這可能會不便於在生產環境中大規模自動化部署。

  4) 內存的動態增加或者減少可能會使內存過度碎片化，從而降低內存使用時的性能。另外內存的變化會影響客户機內核對內存的優化。

3.2 ballooning的使用

  在上面virtio驅動章節中，我們介紹了域的libvirt配置文件中關於virtio-memballoon的修改。在做了這一步操作後其實就可以直接使用了。

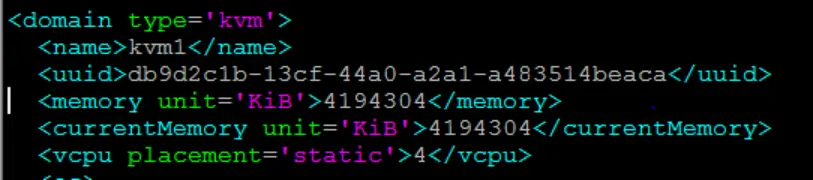

  查看域的配置文件，客户機中最大內存為4194304KB，也就是4GB。

  下面演示如圖：

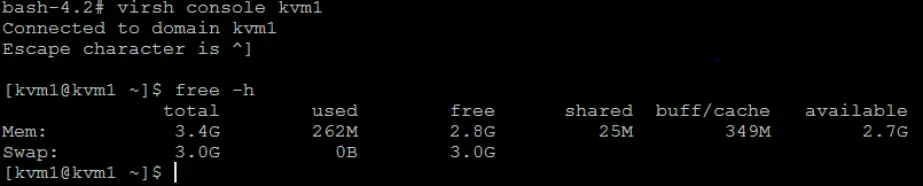

  可以看到客户機中內存：

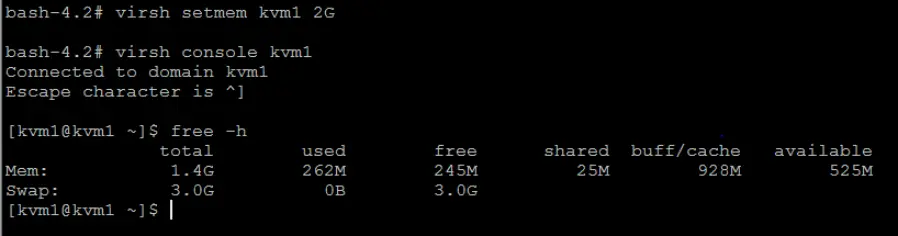

  使用setmem命令設置內存，注意這個內存的值只能小於或等於最大內存值。


  可以看到客户機中內存已經變小了，這時釋放出來的內存又可以被宿主機中其他進程使用了。

4 vhost和 vhost-user

4.1 核態的vhost-net後端以及網卡多隊列

  virtio-net的後端處理程序可以提高網絡吞吐量和降低網絡延遲。

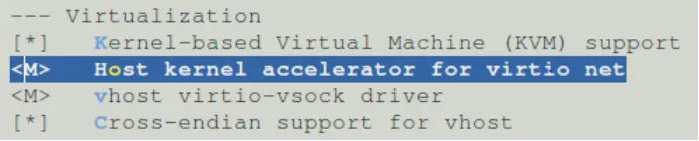

  要想內核支持vhost-net，需要在內核配置中選上相關配置：


  在虛擬化配置中選上virtio net的支持、virtio-vsock支持以及要想在arm上使用選上cross-endian支持。

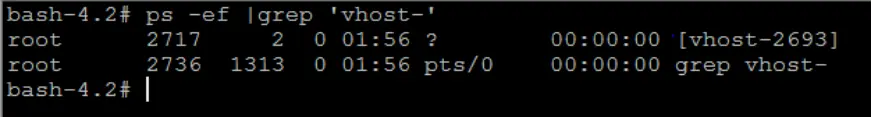

  在使用libvirt管理虛擬機時，網絡中的vhost是默認打開的。我們可以用命令查看如下：


  我們可以看到有一個vhost後端線程正在運行，我們在沒有配置的情況下只有一個vhost隊列用於收發客户機的數據包。其中vhost-2693中的2693是前面啓動客户機的QEMU進程ID。

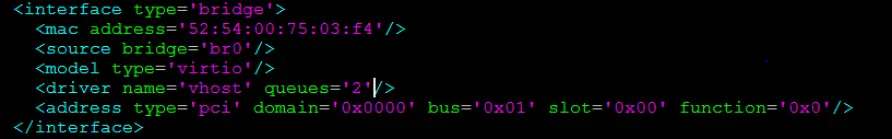

  假如我們想更改vhost的收發隊列數，可以進行如下操作，修改域的配置文件：

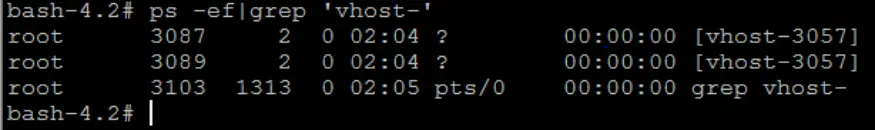

  只需要添加vhost一行，設置隊列數即可。再次查看，我們可以發下vhost隊列數變為2了，這表明有兩個vhost後端線程在處理客户機網絡數據。

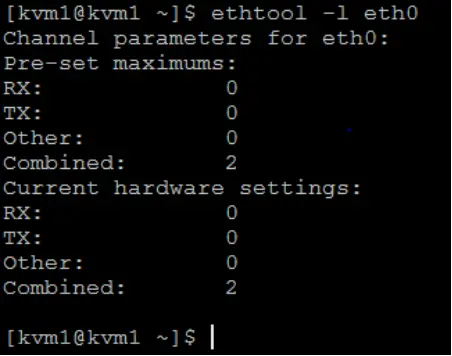

  進入客户機中，可以用ethtool查看隊列數，可以看到當前虛擬eth0使用的是2個隊列：

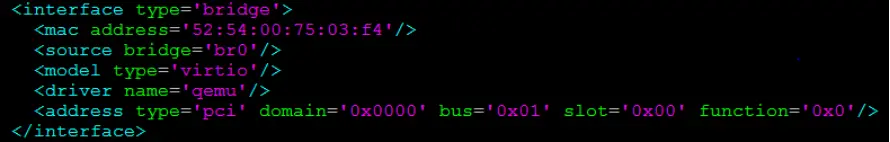

  一般來説，使用vhost-net作為後端處理驅動可以提高網絡性能。不過，對於一些使用vhost-net作為後端的網絡負載類型，可能使其性能不升反降。特別是從宿主機到其客户機之間的UDP流量，如果客户機處理接收數據速度比宿主機發送數據要慢，這時就容易出現性能下降。在這種情況下，使用vhost-net會使UDP的接收緩衝區數據更快地溢出，從而導致更多的數據包丟失。這時我們需要手動在配置文件中關閉vhost，指定後端驅動名稱為"qemu"而不是"vhost"。


  可以看到已經沒有vhost線程了。


4.2 用户態的vhost-user作為後端驅動

  vhost-user可以用來解決採用 vhost 的方案時guest 和 host 之間又存在多次的上下文切換和數據拷貝的問題，為了避免這種情況，業界就想出將 vhost 從內核態移到用户態。這就是 vhost-user 的實現。參考地址：https://blog.csdn.net/qq_15437629/article/details/81226901。

5 進程的處理器親和性和vCPU的綁定

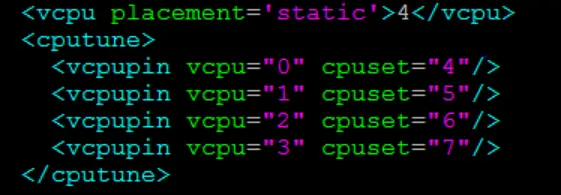

  進程的處理器親和性（Processor Affinity），即是 CPU 的綁定設置，是指將進程綁定到特定的一個或多個 CPU上去執行，而不允許調度到其他的 CPU 上。設置進程的處理器親和性帶來的好處是可以減少進程在多個 CPU 之間交換運行帶來的緩存命中失效（cache missing），從該進程運行的角度來看，可能帶來一定程度上的性能提升。換個角度來看，對進程親和性的設置也可能帶來一定的問題，如破壞了原有 SMP 系統中各個 CPU 的負載均衡（load balance），這可能會導致整個系統的進程調度變得低效。儘管 Linux 內核的進程調度算法已經非常高效了，在多數情況下不需要對進程的調度進行干預，不過，在虛擬化環境中有時卻有必要對客户機的 QEMU 進程或線程綁定到固定的邏輯 CPU 上。在libvirt域xml配置中，我們已經簡單介紹怎樣配置vcpu的綁定，下面是在libvirt域中設置cpu綁定的例子，參考地址：https://z.itpub.net/article/detail/442A7C85D11718C195851FBDAF036E4。


  將vcpu 0\~3分別綁定到宿主機中cpu 4\~7上。

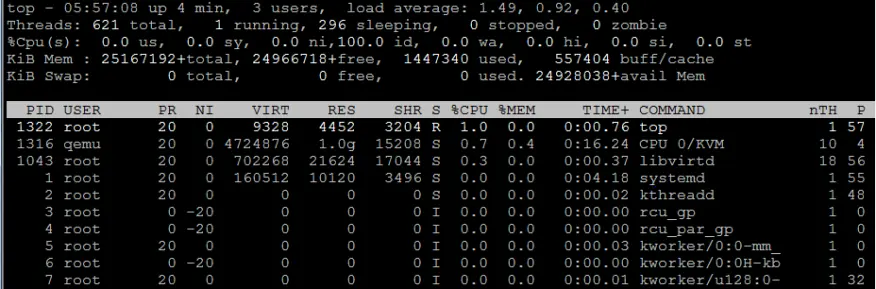

  在宿主機中查看，top -H後，按f鍵，然後選擇Last Used Cpu和Number of Threads，退出，就可以看到正在運行的線程所佔的CPU了。


  其中CPU 0/KVM就是vCPU0線程，可以看到P那一項，一直都是4，説明vCPU0線程已經綁定了CPU4，一直在CPU4上運行，其他幾個CPU 1/KVM、CPU 2/KVM、CPU 3/KVM也可以看出分別一直綁定在CPU 5 、6、7上。

  總的來説，在KVM環境中，一般不推薦手動設置QEMU進程的處理器親和性來綁定vCPU，但是，在非常瞭解系統硬件架構的基礎上，根據實際應用需求，可以將其綁定在特定CPU上，從而提高客户機的CPU執行效率或者實現CPU資源獨享的隔離性。

6 設備的熱插拔

6.1 磁盤的熱插拔

  首先，需要説明的是，磁盤的熱插拔是指的虛擬磁盤文件的熱插拔，並非指宿主機上的物理磁盤添加到宿主中的熱插拔。

  磁盤的熱插拔可以用attach-disk和detach-disk進行熱插拔的添加和刪除。

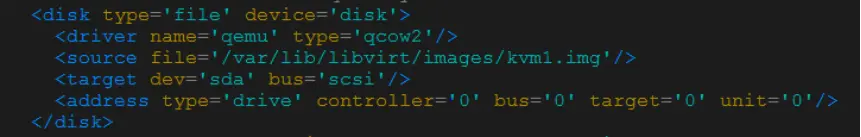

  下面我們演示一下，我們先看kvm1中的域xml配置：

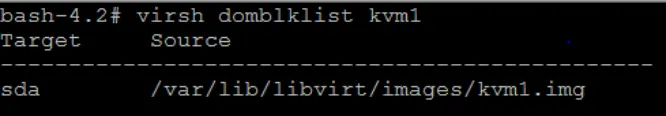

通過以下命令也可以看到只有一塊磁盤：

virsh domblklist kvm1


6.1.1 在線添加磁盤

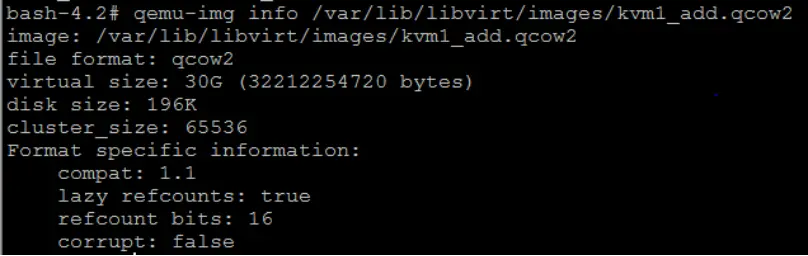

  1) 創建一塊新的磁盤：

   qemu-img create -f qcow2 -o lazy_refcounts=on
   /var/lib/libvirt/images/kvm1_add.qcow2 30G


  2) 啓動虛擬機kvm1:

virsh start kvm1

  3) 進入kvm1客户機中，fdisk -l查看，可以看到只有一塊磁盤。

virsh console kvm1

  4) 退出到宿主機上，添加磁盤：

virsh attach-disk kvm1 /var/lib/libvirt/image/kvm1_add.qcow2 sdb --cache=none --subdriver=qcow2

  如果想永久添加磁盤或者永久刪除磁盤，可以再在後面添加--config即可。

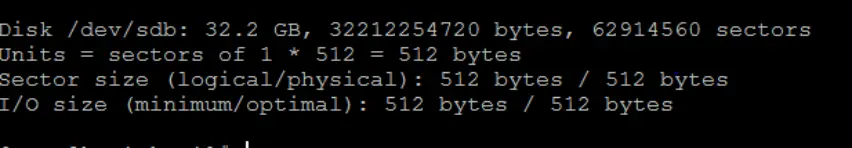

  5) 再進入kvm1客户機中fdisk -l查看，可以看到已經成功添加了磁盤：


  這時我們就可以對/dev/sdb進行格式化分區和掛載了。

6.1.2 在線卸載磁盤

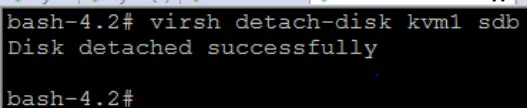

  1) 下面我們再進行在線卸載磁盤：

virsh detach-disk kvm1 sdb：


  2) 通過下面命令可以看到，已經成功卸載掉一塊磁盤了。

virsh domblklist kvm1

  我們可以進入客户機fdisk -l中進一步確認，可以看到/dev/sdb也成功卸載了。

6.2 網卡的熱插拔

  網卡的熱插拔是指，使用模擬的網卡熱插拔，非宿主機上的物理網卡透傳熱插拔。

  下面是我們驗證步驟：

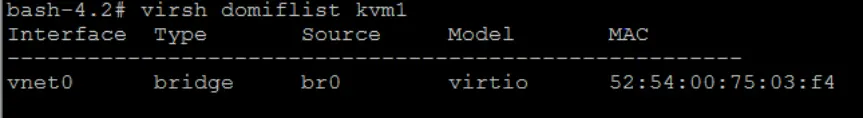

image.png我們先查看kvm1的網卡。

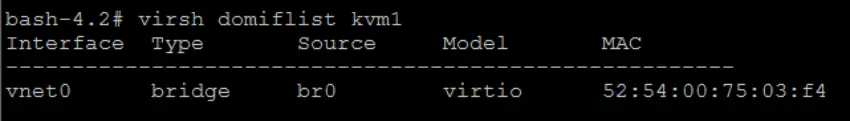

virsh domiflist kvm1:

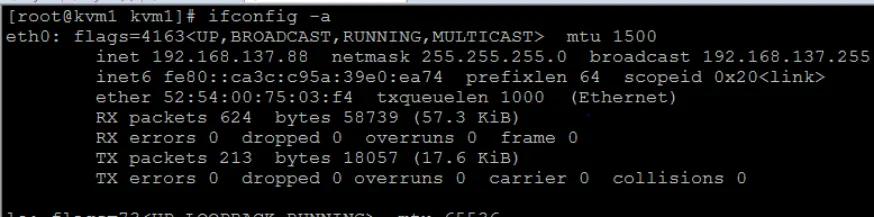

  可以看到只有一個虛擬網卡，橋接在br0上，進入客户機中ifconfig -a查看也只有一塊網卡：


6.2.1 在線添加網卡

  1) 添加網卡。

virsh attach-interface kvm1 --type bridge --source br0：

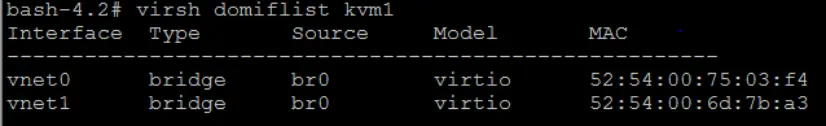

  2) 查看是否添加成功：

virsh domiflist kvm1

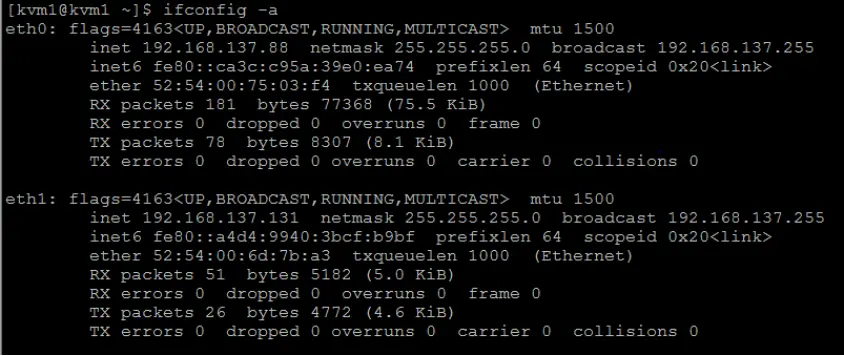

  可以看到已經新加了一個虛擬網卡vnet1。我們再進入客户機中查看，可以看到已經多一個網卡：


6.2.2 在線卸載網卡

  1) 下面我們進行卸載網卡操作：

virsh detach-interface kvm1 --type bridge --mac 52:54:00:6d:7b:a3

其中mac後面跟的mac地址是我們新加的網卡mac地址，virsh domiflist kvm1可以看到。

  2) virsh domiflist kvm1再次查看只有一個網卡了：


  進入客户機中ifconfig -a查看，同樣可以看到網卡已經卸載成功。

  如果想永久添加或者永久卸載網卡，在命令後面添加--config即可。
