概述
本文討論了通常被忽視的CT研究的一個重要細節：在圖像分析過程中適當的窗口化。窗口化研究對解釋患者解剖結構以及任何病理的能力有重大影響，可以説是在處理CT圖像中，一個重要的預處理工作。

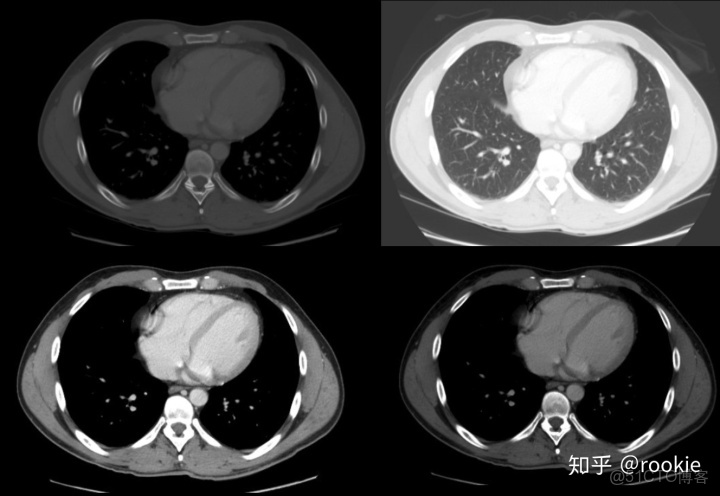

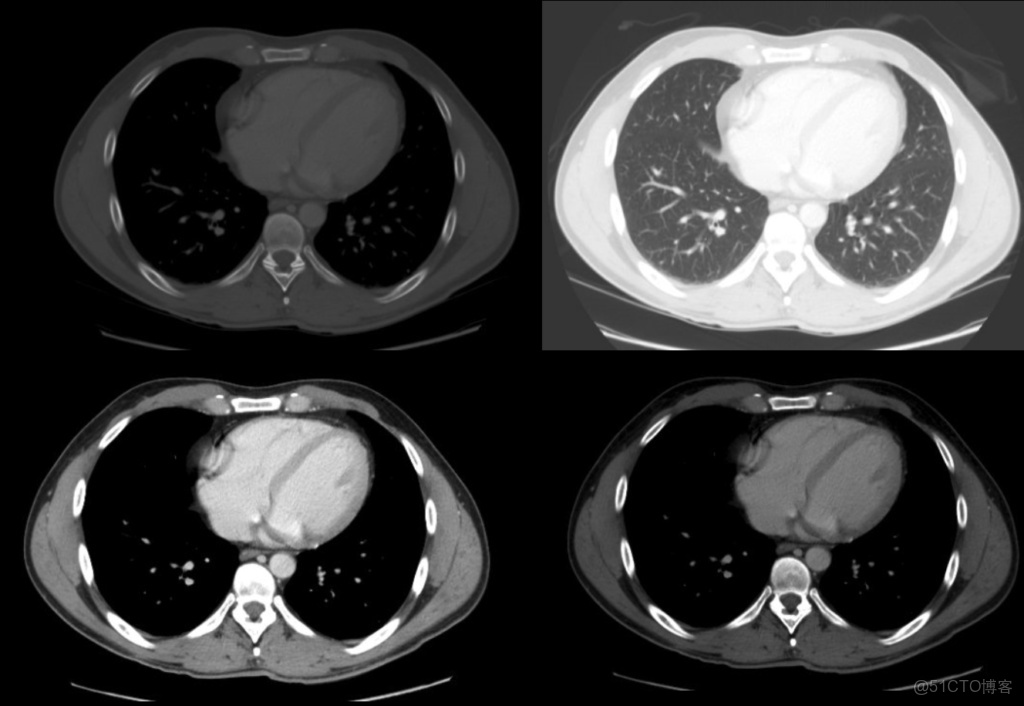

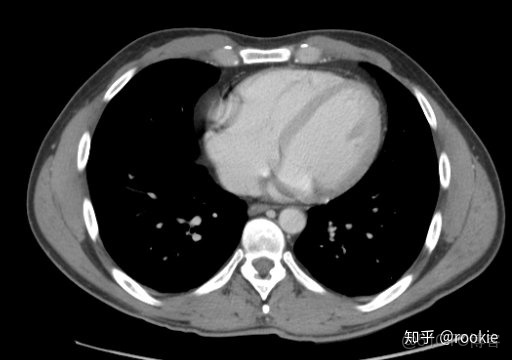

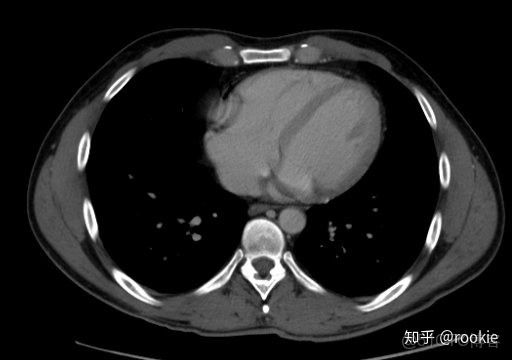

上圖顯示了不同的窗口設置，這些窗口設置展示了窗口化對CT掃描外觀的巨大影響。

這些窗口設置只是CT掃描的圖像處理功能，有助於突出顯示關鍵的解剖結構/發現，從而使圖像解釋儘可能容易。例如使用“骨骼窗口”清晰地顯示掃描的骨骼，以識別骨折。

單位

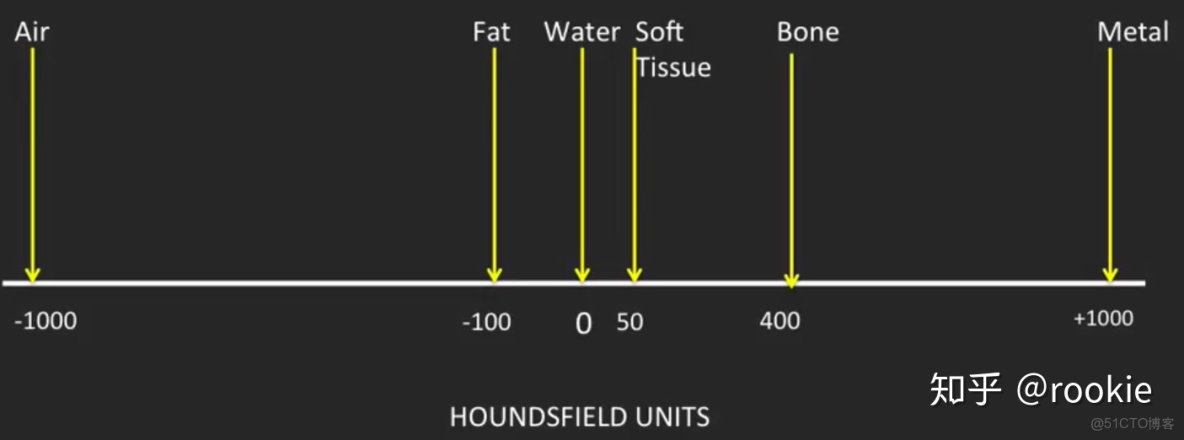

在考慮窗口化時，需要注意單位Hounsfield unites（HU）。其中，HU值越高，對象越密集。

介紹資源：

https://www.youtube.com/watch?v=4pb1f79h7_I&feature=youtu.bewww.youtube.com

為了避免有讀者不方便看youtube上的視頻，筆者將視頻下載並上傳，可以直接點下面的鏈接進行觀看。

知乎視頻www.zhihu.com

調整窗口設置以處理這些Hounsfield單元，並將某些值與白色，灰色和黑色的不同陰影相關。以下各節將對此進行詳細説明。

窗口設置：窗寬和寬口水平
經常查看CT圖像時，會有“標準”窗口設置，可以在圖像查看器中快速使用。這些設置易於使用，通常是最實用的方法，可在窗口設置之間快速切換。它們還可以幫助教授對理解確切的窗口設置非常重要的概念。下面是一些標準窗口設置的示例，可以在用於讀取CT掃描的特定程序中找到這些窗口設置。

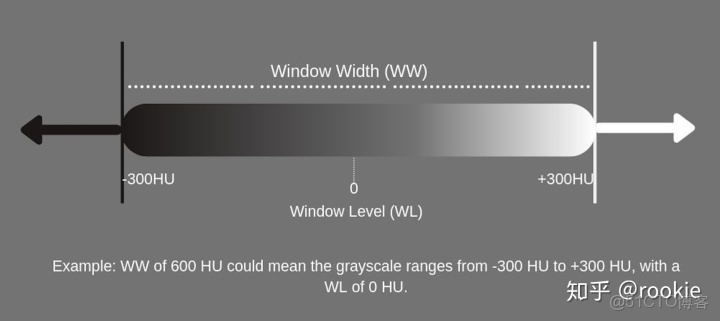

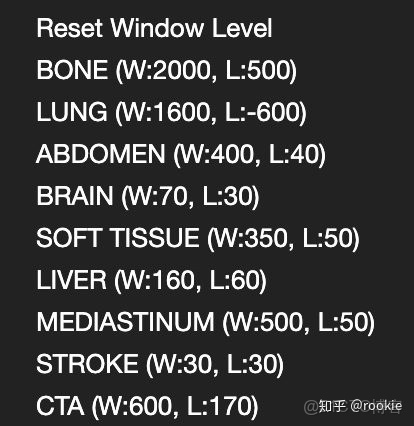

上圖中看到的數字代表兩個不同的值。列出的第一個值是窗口寬度（w / w），第二個值表示窗口級別（w / l）。讓我們快速定義每個值代表什麼。窗寬： 窗口寬度是指將用不同的灰色陰影表示的不同HU單元的數量。低於窗口寬度下限值的任何HU值在掃描時將顯示為黑色，而高於窗口寬度上限值的任何HU值將為WHITE。

窗位：

更改窗口設置的意義
瞭解諸如窗口寬度和窗口級別之類的內容似乎很乏味，但是調整這些設置可能會對圖像解釋產生重大影響。這是因為在CT掃描中，人眼只能看到從黑色到灰色再到白色的有限數量的顏色。這些設置可以調整這些顏色的使用方式，並可以調整圖像的對比度和亮度。以下是更改每個設置將會如何更改圖像的簡要介紹：

調整窗口寬度：增大窗口寬度將降低圖像的對比度：隨着窗口寬度的增加，將需要更大的密度變化來改變代表某個HU單位的灰色陰影。由於更多的結構看起來相似（儘管密度不同），因此會導致對比度下降。減小窗口寬度將增加 圖像的對比度： 隨着窗口寬度的減小，密度的較小變化將導致研究圖像的顏色發生變化。由於密度接近的結構將具有不同的灰色/白色/黑色陰影，因此將提供更高的對比度。

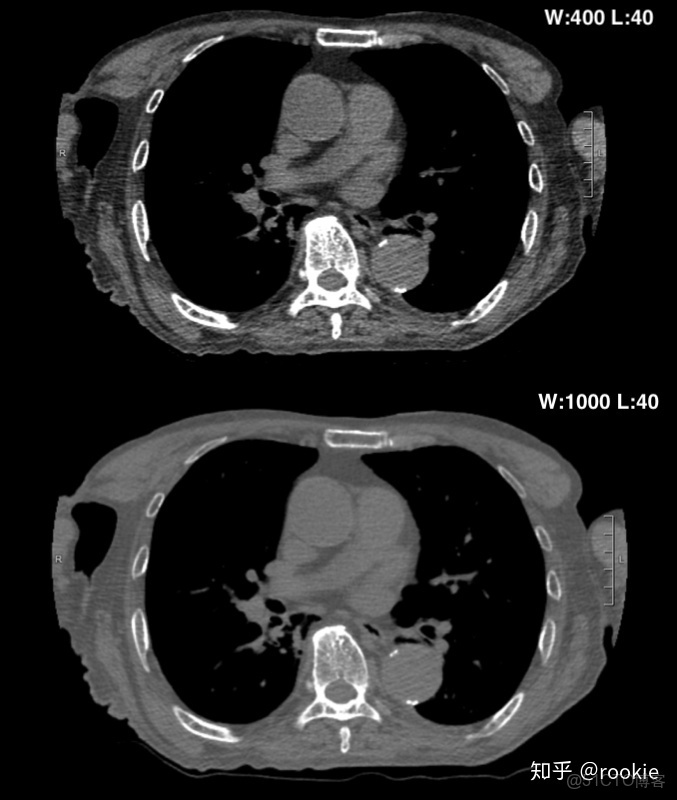

上面的圖像顯示了增加窗口寬度將如何降低圖像的對比度。與下窗格相比，頂部窗格的窗口寬度更小，皮下組織中的肌肉和脂肪之間的對比更加明顯。

調整窗位：增大窗位將降低圖像的亮度： 隨着窗口級別的增加，圖像將變得更暗。這是因為隨着級別的增加，將需要更高的HU值才能將密度表示為白色。減小窗位將增加圖像的亮度： 隨着窗口級別的增加，圖像將變得更暗。這是因為隨着水平的降低，需要較低的HU值才能將密度表示為白色。

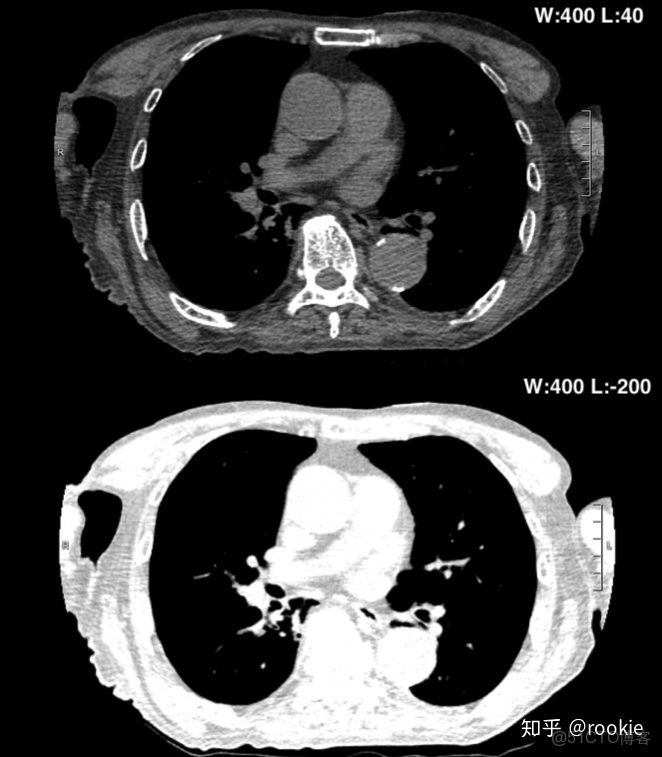

上圖演示了降低窗口水平如何增加圖像亮度。頂部窗格具有更高的窗口水平，在窗口寬度內包含密度的組織比底部窗格中的組織要暗得多。

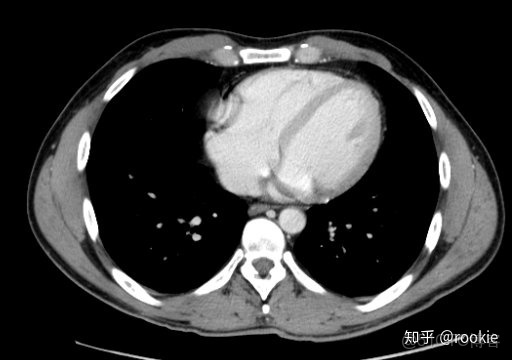

軟組織窗口窗口設置： （W：350，L：50）優點： 顧名思義，此窗口用於評估軟組織。窗口級別設置為軟組織的密度（50 HU），中等大小的窗口用於在對比度和分辨率之間取得平衡。

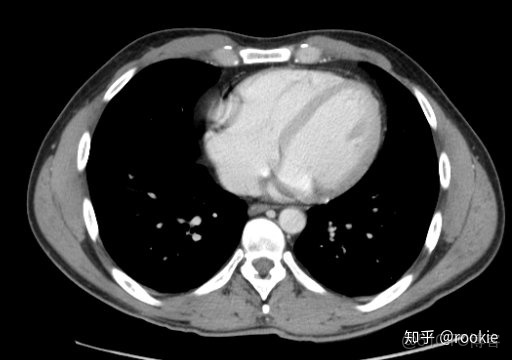

軟組織窗口有助於查看軟組織。

骨骼窗口窗口設置： （W：2000，L：500）或（W：3000，L：1000）優點： 顧名思義，此窗口可用於查看骨骼。靠近骨骼密度的高窗口水平（考慮到其密度水平為高）與寬窗口一起使用可提供良好的分辨率。

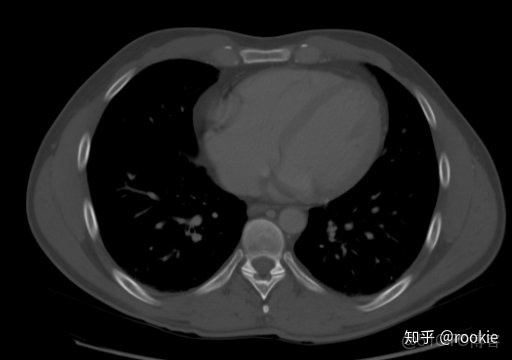

骨骼窗口對於評估骨骼結構非常有用，某些骨病理學只能在這個窗口上看到。

肺窗口窗口設置： （W：1600，L：-600）或（W：1500，L：-500）優點： 顧名思義，此窗口用於評估肺。靠近肺組織密度的高窗口水平（鑑於其低密度水平為低），並與寬窗口一起使用以提供良好的分辨率並可視化胸部的各種密度，例如肺實質以及相鄰的血管。

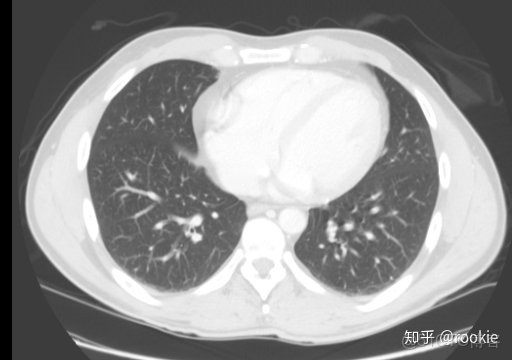

肺窗有助於評價肺，某些胸部病理學（如特定類型的結節）只能在這個窗口上看到。

腹部窗口窗口設置： （W：400，L：40）優點： 顧名思義，該窗口用於評估腹腔及其內容物。接近流體/軟組織的窗口水平與中等大小的窗口一起使用，可提供中等程度的對比度。

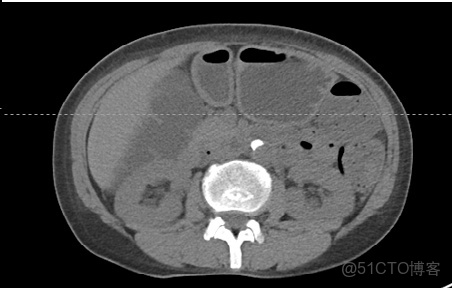

腹窗可用於評估腹腔內的病變。

肝臟窗口視窗設定： （W：160，L：60）優點：該窗口類似於腹部窗口，但是利用較窄的窗口來增加肝實質中的對比度（以便使肝臟病變的查找更容易）。

肝窗顯示出比腹窗更高的對比度，因為它使用了更窄的窗。

縱隔窗口窗口設置： （W：500，L：50）優點： 這些設置在本質上與軟組織設置或腹部設置相似，並進行了微調，以儘可能清晰地顯示出縱隔病理。

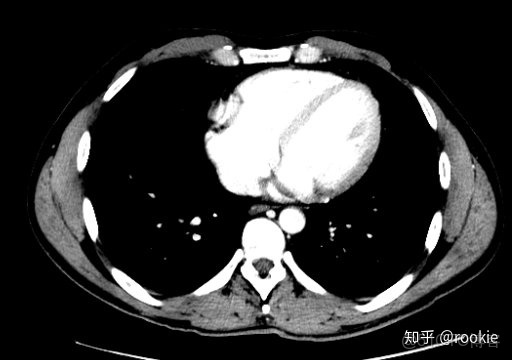

縱隔窗與腹部或軟組織窗相似，但稍作調整以顯示縱隔結構。

CTA窗口窗口設置： （W：600，L：170）或（W：650，L：225）優點： 在評估CT血管造影研究（或在血管中具有明顯對比的CT掃描的任何階段）時，此設置可用於嘗試清晰地觀察血管病變。它在提供目標血管信號的同時具有良好的平衡，而無需血管內的亮度過高會沖洗腔內病變。

此窗口用於在感興趣的血管中有相當大的對比度的情況下（例如CT血管造影）。

腦窗窗口設置： （W：70，L：30）或（W：70，L：35）優點： 此窗口旨在評估腦實質（通常在非對比掃描中），並且在拾取顱內出血時特別敏感，窗口狹窄且水平接近預期的腦出血密度。

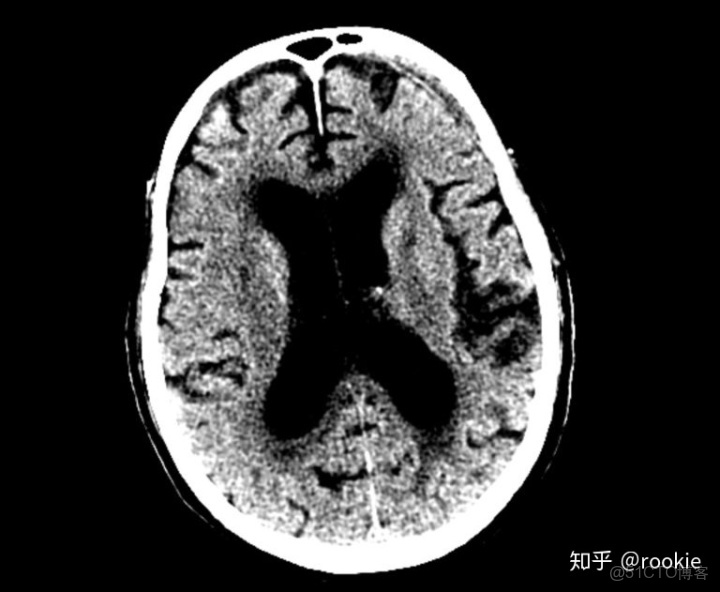

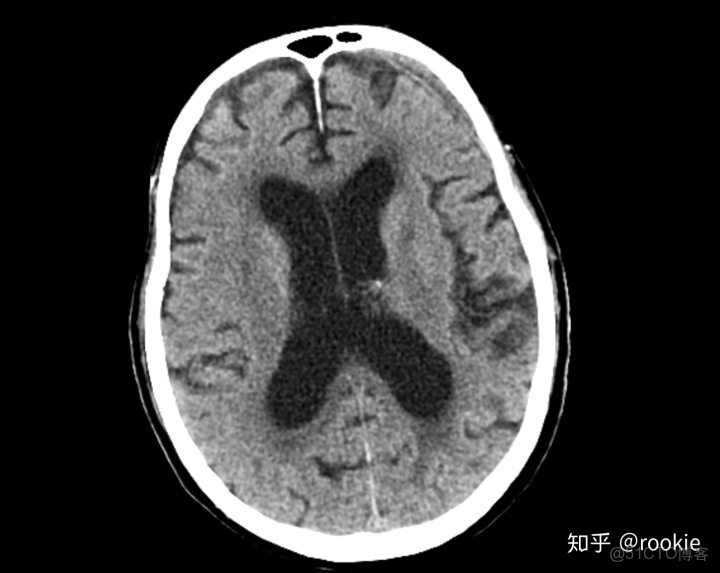

腦窗是用來評估腦實質，經常被用來評估顱內出血，在這張圖片上有一個左額葉的慢性硬膜下血腫。

腦卒窗口窗口設置： （W：30，L：30）優點： 此窗口也可用於評估Brian實質，但在評估卒中背景下可能出現的低密度狀態方面更好（儘管其他病因也是可能的）。它具有與上述大腦窗口相似的水平，但是具有更窄的窗口，從而增加了對比度並幫助低密度顯得更為突出。

使用腦卒窗口可以使大腦產生更大的對比度，此設置將使低密度區域更加可見。

推薦閲讀： 如何使用python讀取、調窗並保存醫學Dicom圖像文件。圖像識別 | 計算機斷層掃描基礎：加窗推薦閲讀： 如何使用python讀取、調窗並保存醫學Dicom圖像文件。

rookie：圖像識別 | 使用Python對醫學Dicom文件的預處理（含代碼）
