一、新建tb文件

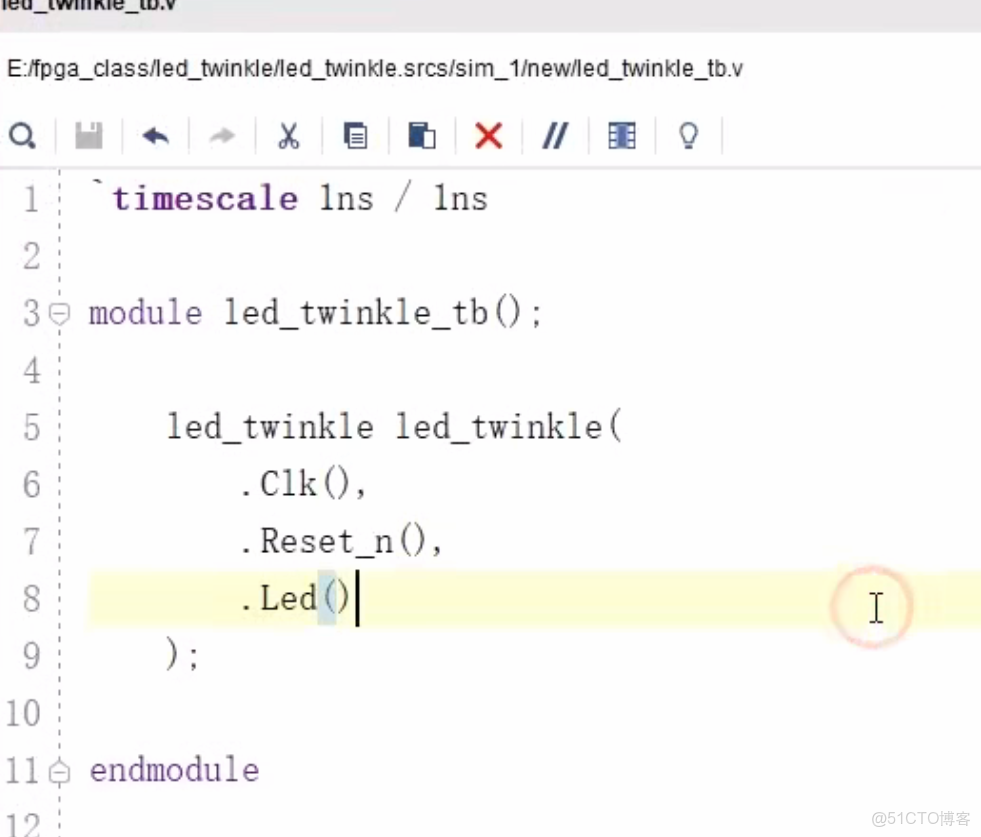

進行例化



FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵

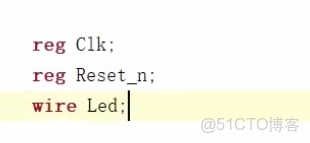

定義輸入信號和輸出信號

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_觸發器_02

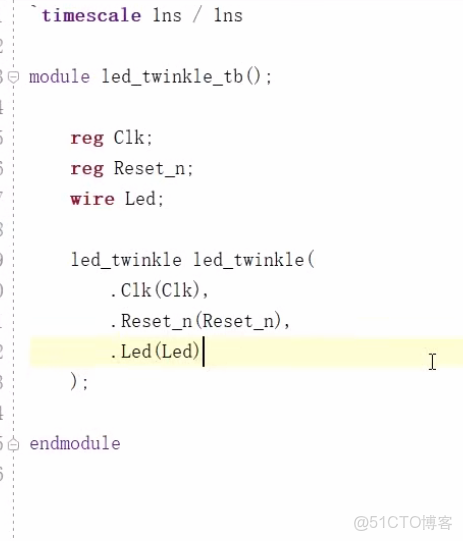

將輸入信號與被測試模塊連接到一起

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_03

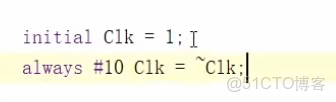

定義時鐘信號

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_04

含義是定義clk為高電平，延時10納秒後取反

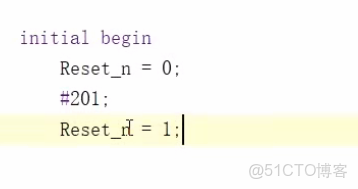

定義復位信號

先通過復位將D觸發器設置為零，在仿真時間線上往後推移201ns，多等一納秒是為了避免與時鐘信號產生衝突從而無法理解波形

再將reset_n信號拉高

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_05

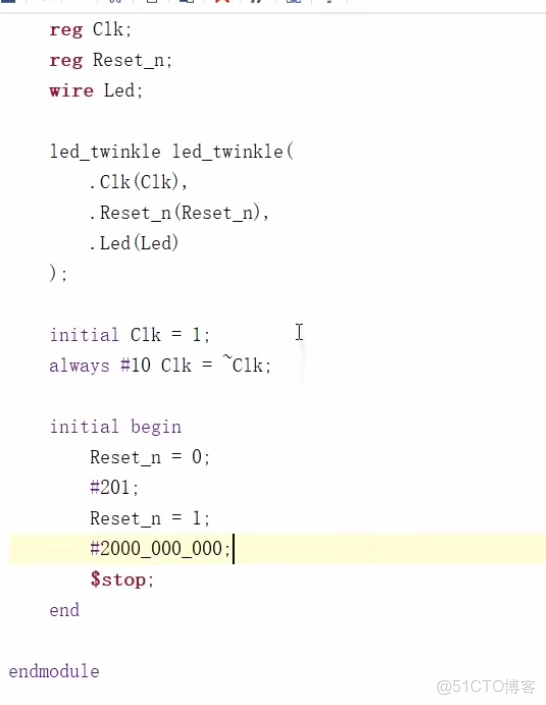

設計led每500ms翻轉一次，所以至少一秒鐘以上才能看到現象

仿真兩秒觀察實驗現象

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_觸發器_06

保存

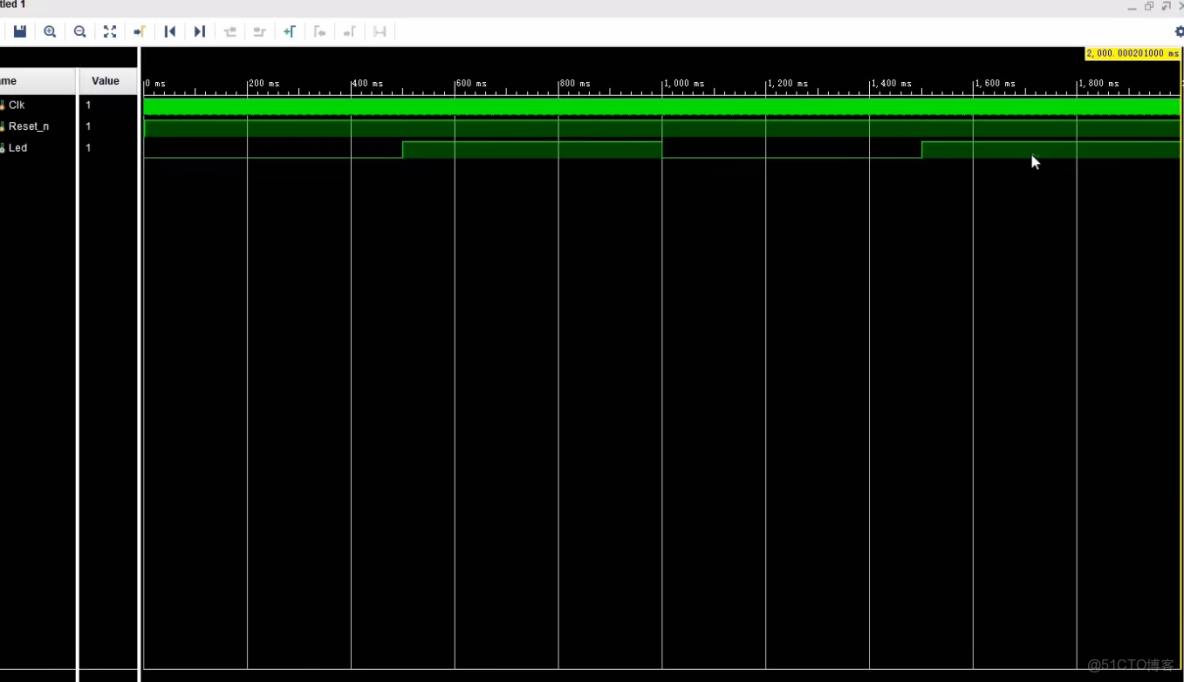

二、仿真波形

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_時鐘週期_07

可以看到高低電平翻轉

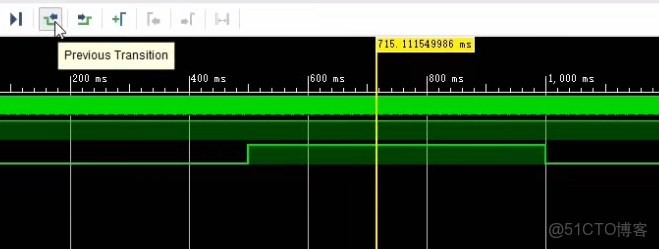

看時序電路還要看仿真時間是否正確

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_觸發器_08

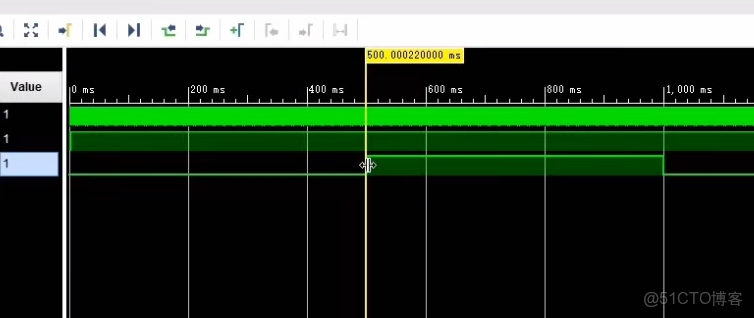

拖動黃色光標，點擊這個按鈕，光標就自動吸附到了第一個上升沿

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_觸發器_09

點擊這個圖標，

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_#fpga開發_10

，會添加標記，可以右鍵刪除標記

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_11

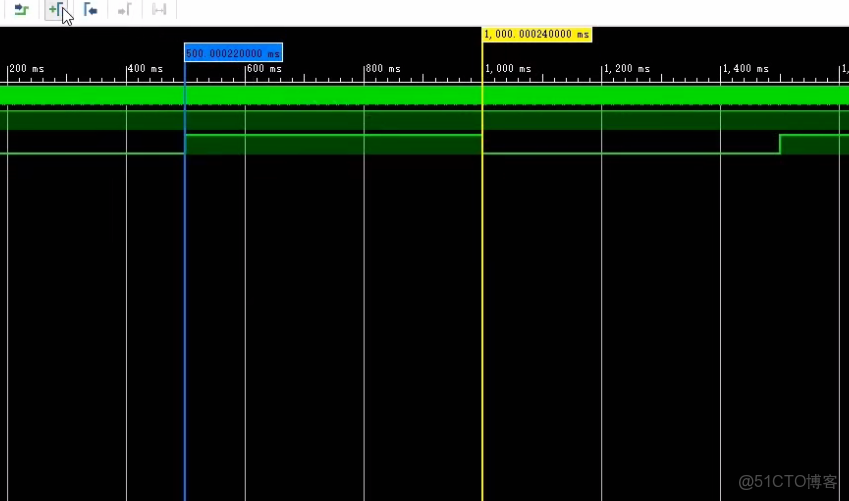

點擊這個按鈕，

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_觸發器_12

，光標會到左邊的位置，因此

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_#fpga開發_13

，兩邊同時添加光標

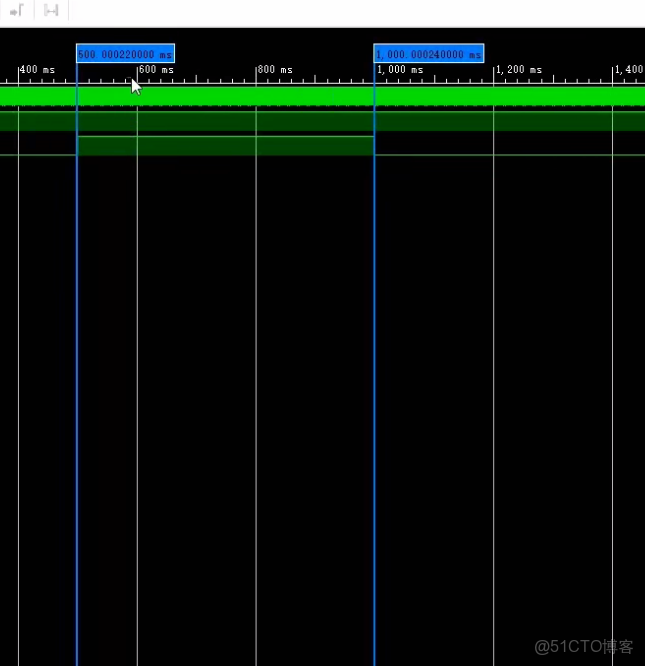

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_14

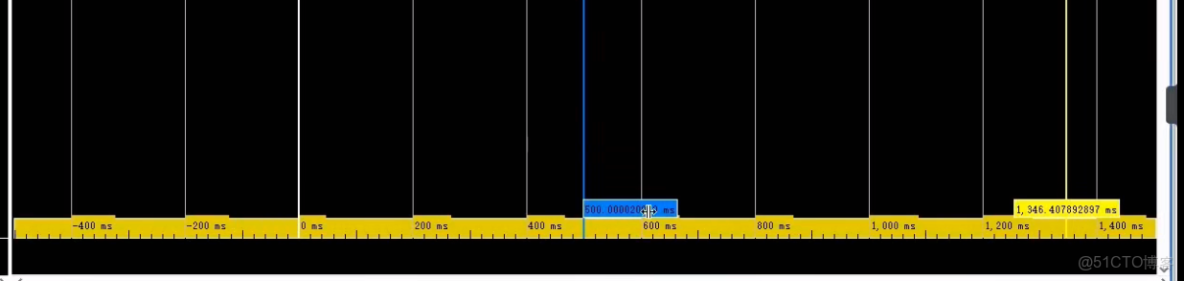

選擇第一個藍線，可以看到下面出現了藍色的時間點，這就是兩個藍線之間的時間間隔

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_時鐘週期_15

這個時間還多了20ns,是clk的時間，這個計數器從最大值25000000變為零也要消耗一個時鐘週期的時間

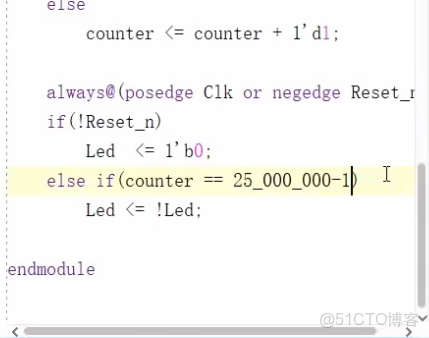

因此，只需在最大值處減一就可以調整過來了

FPGA：邏輯功能的仿真與驗證_FPGA_timerring_右鍵_16

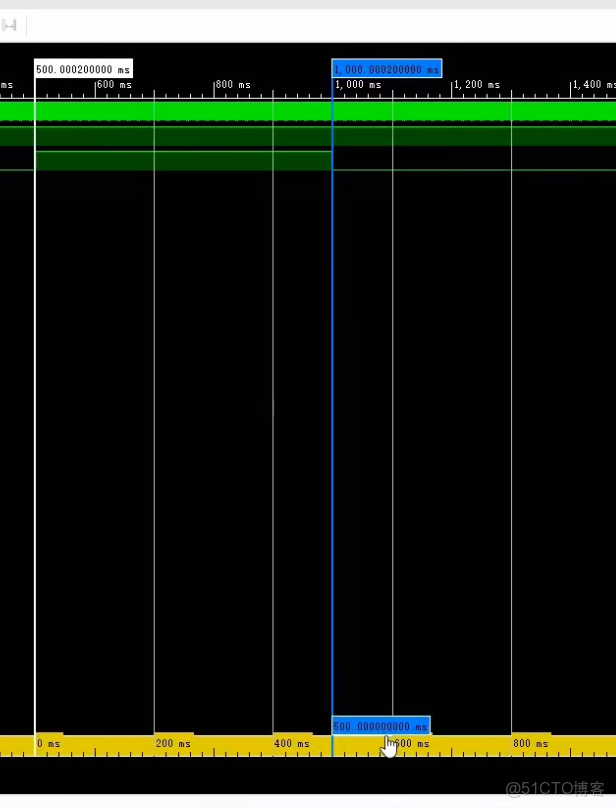

 可以看到修改後的值就是500ns
