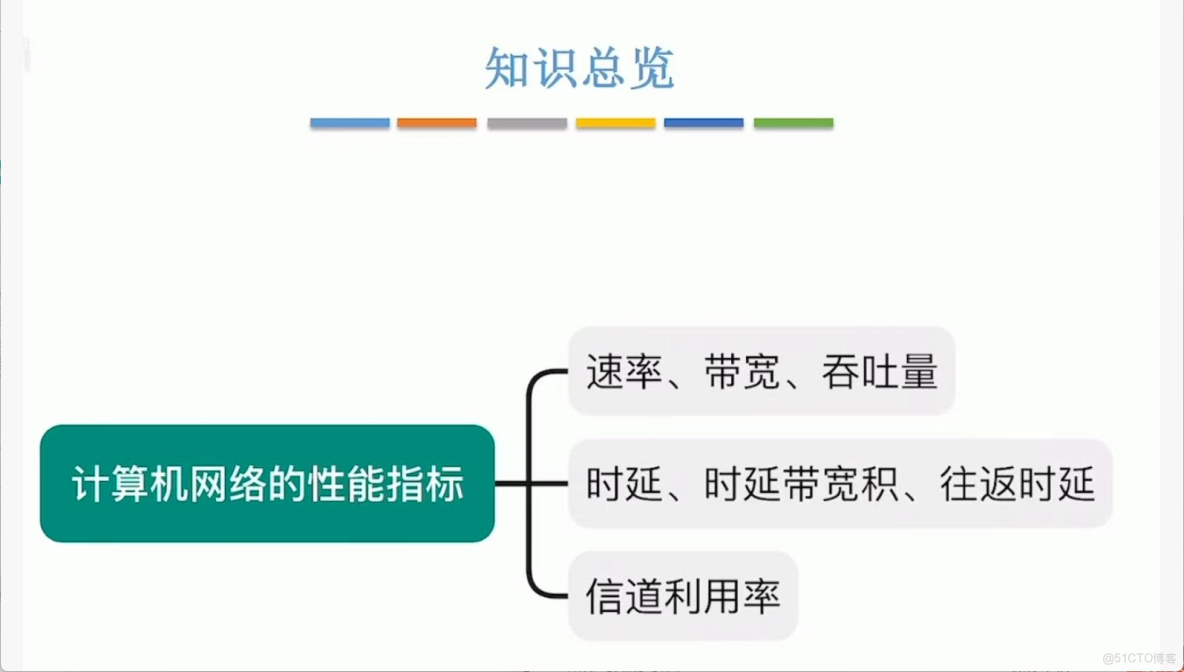

計算機網絡的性能指標

408計算機網絡學習筆記——計算機網絡體系結構_數據

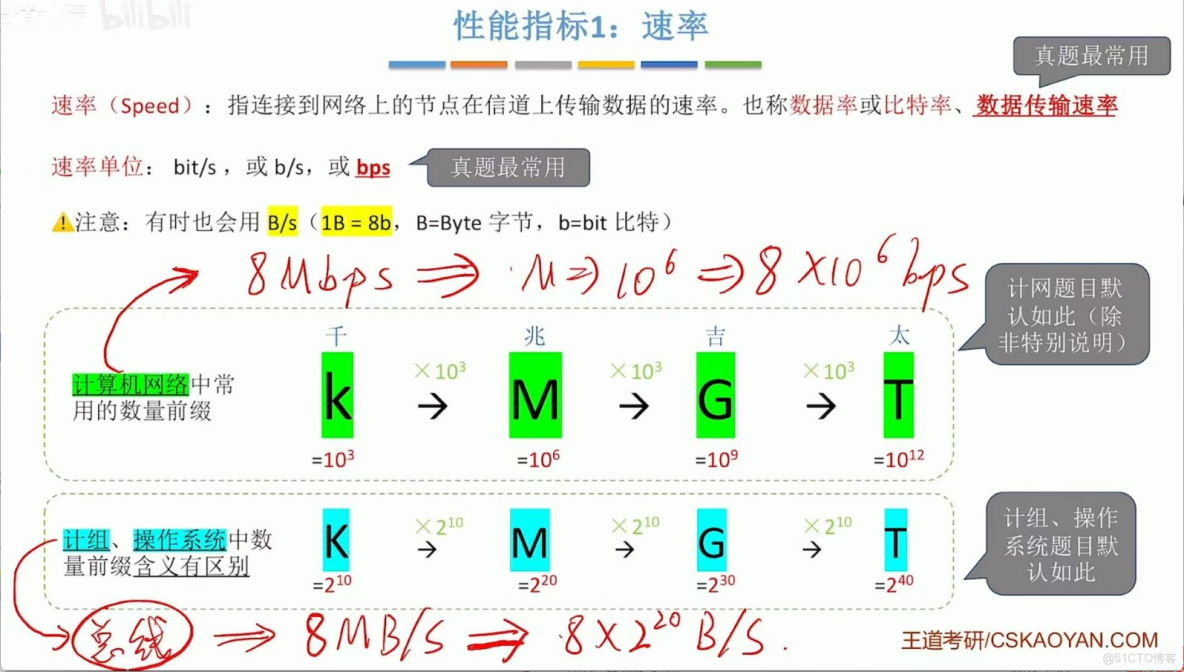

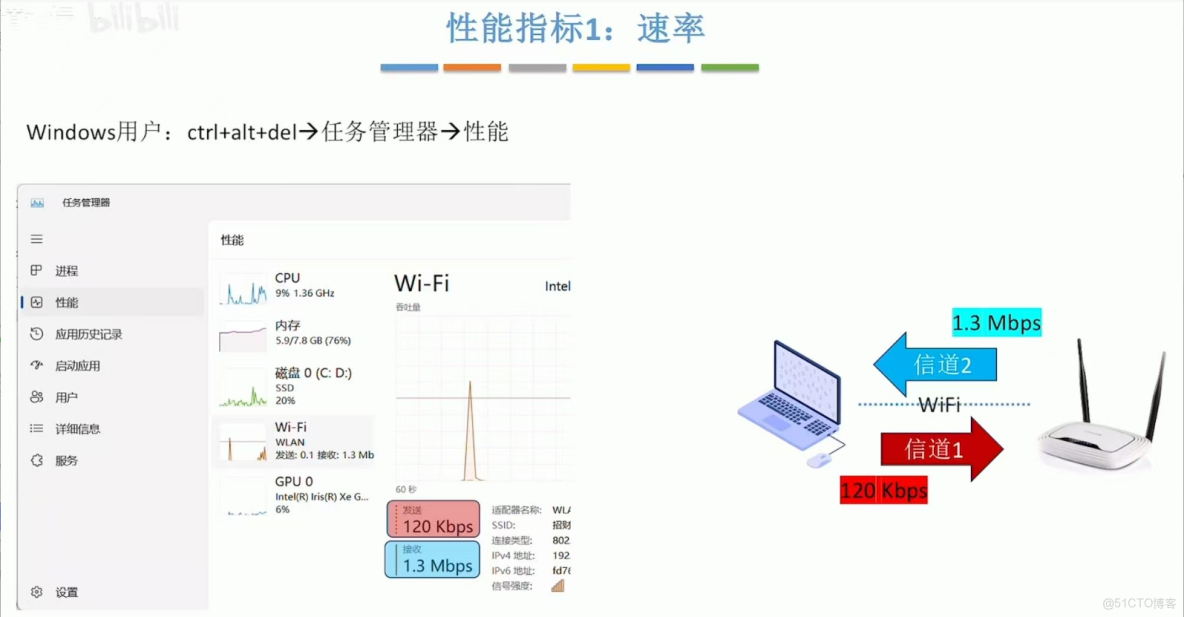

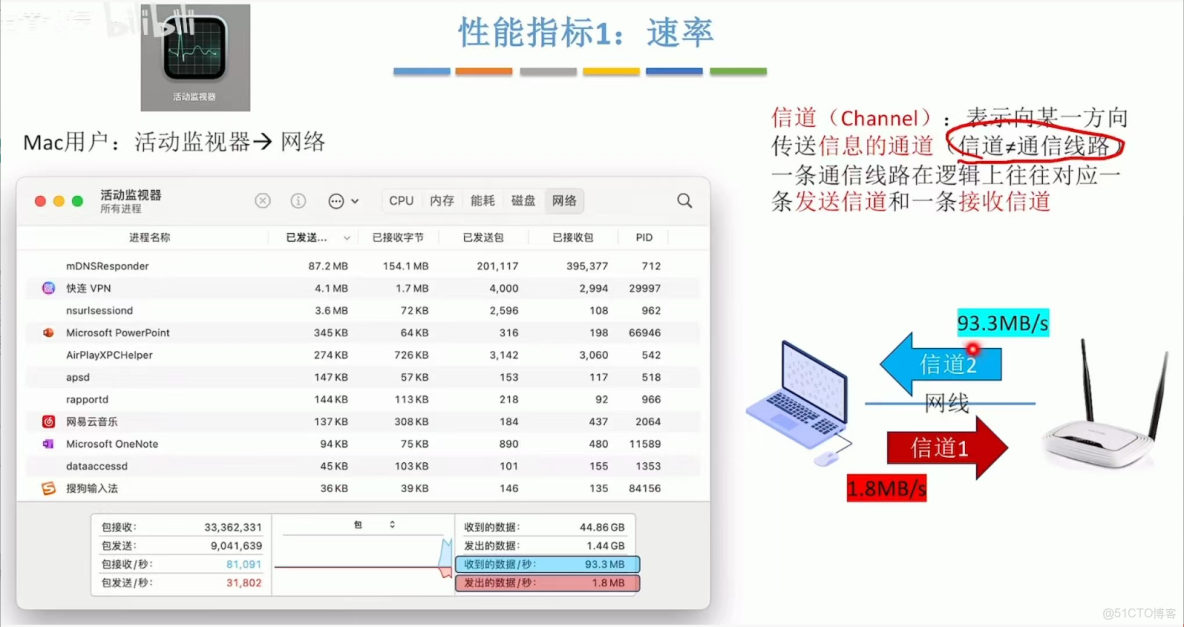

1. 速率

就是很通俗的網速。（單位Mbps）

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_02


408計算機網絡學習筆記——計算機網絡體系結構_#考研_03


408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_04

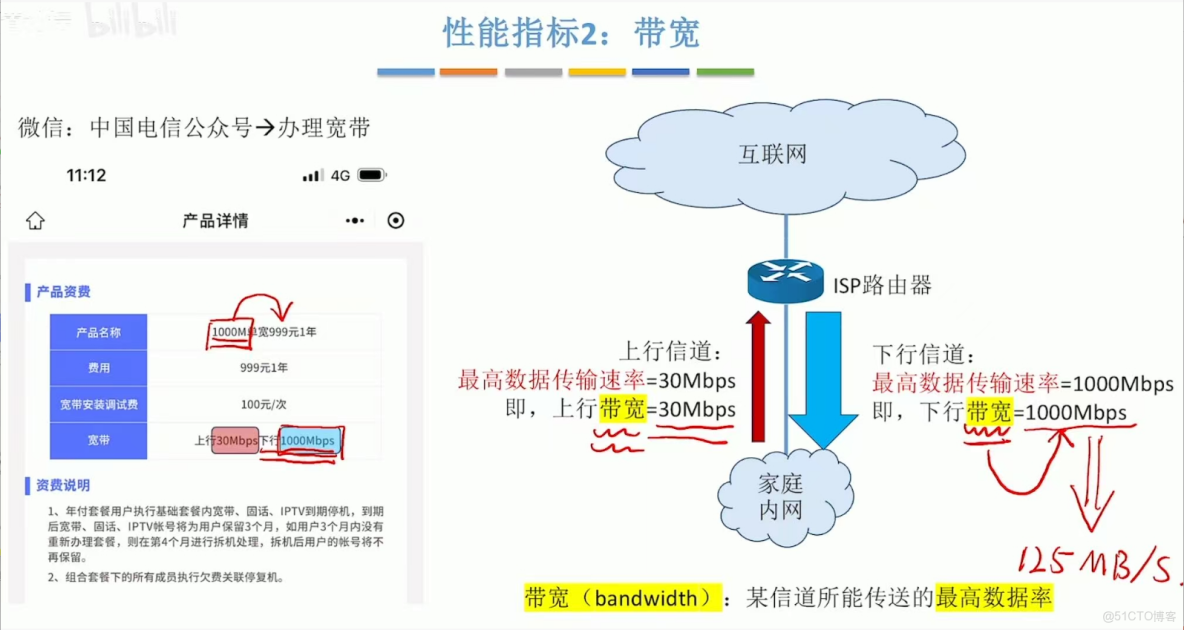

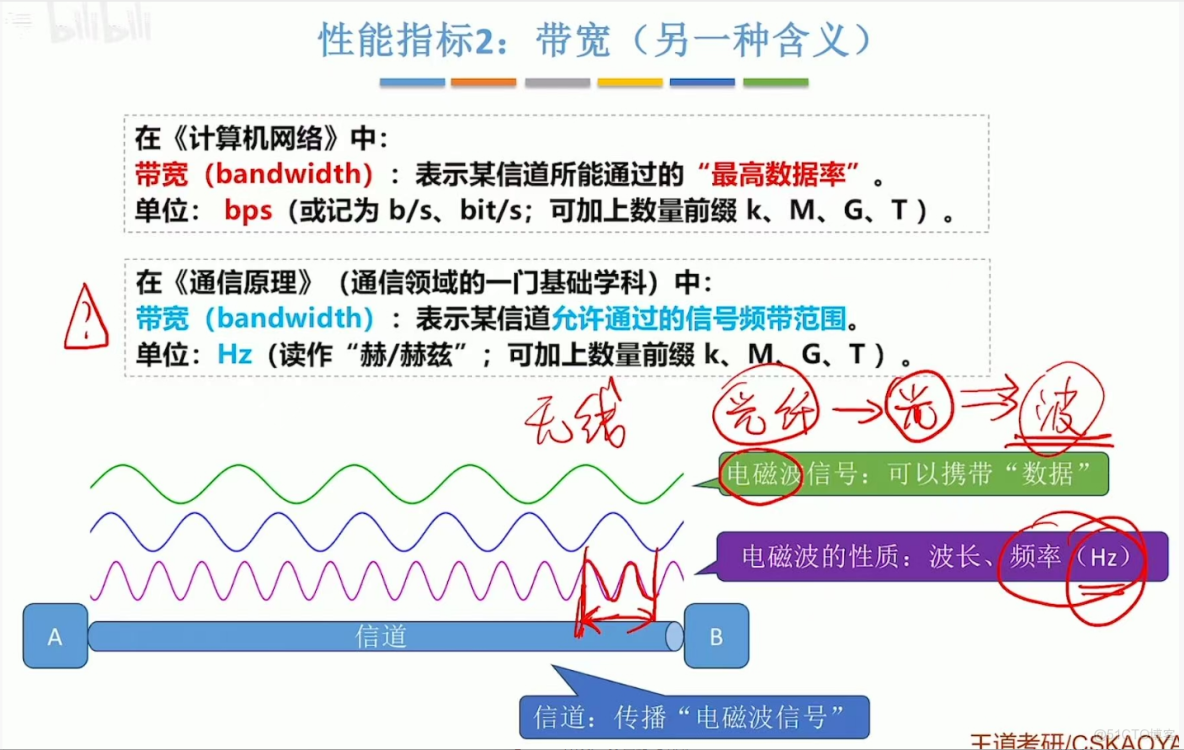

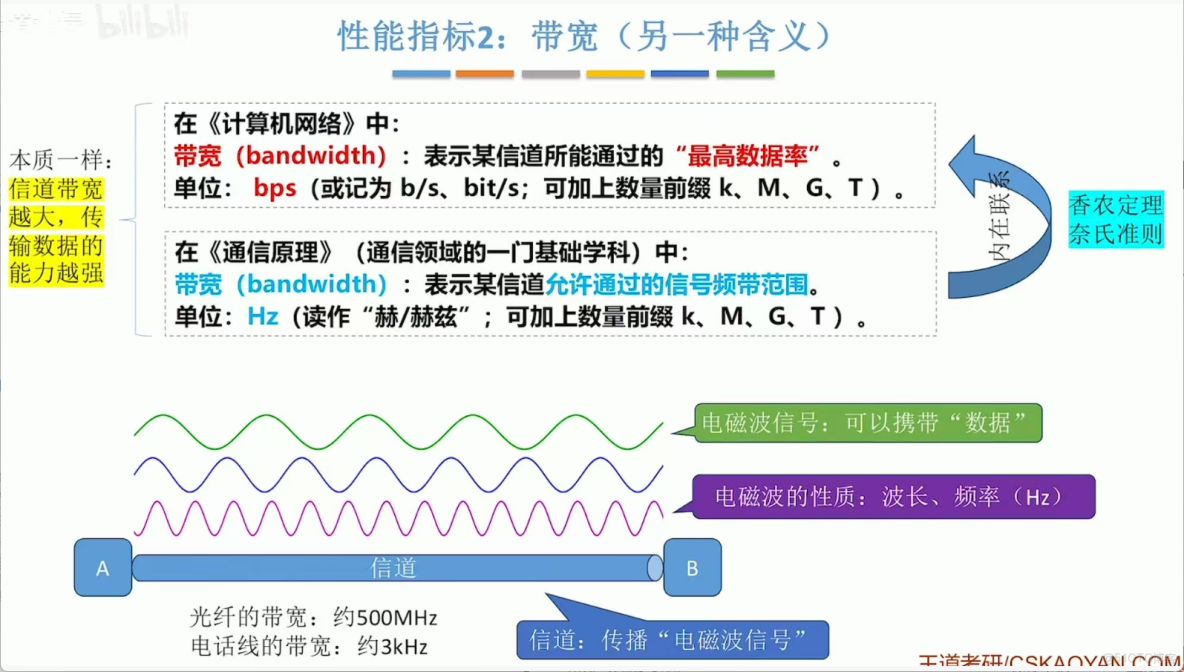

2. 帶寬

**帶寬：最高數據傳輸速率。**是速率，不過是加了限制的速率。（單位Mbps）

上行：上傳文件

下行：下載文件

408計算機網絡學習筆記——計算機網絡體系結構_OSI_05

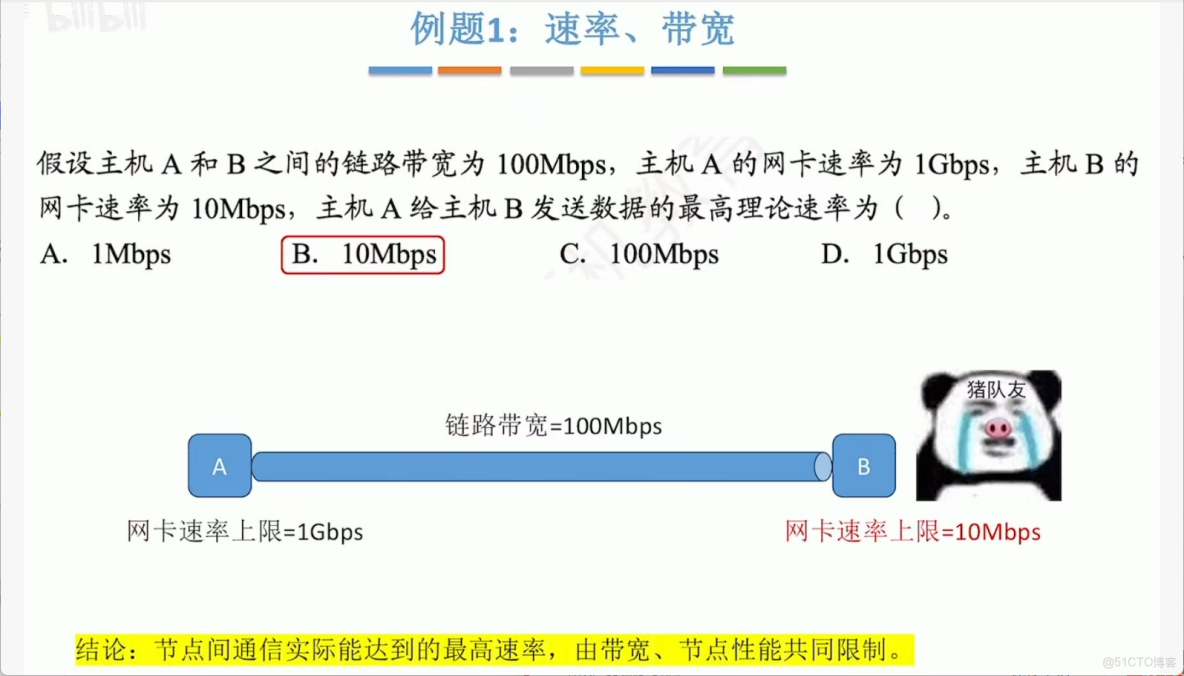

例題1：
以小的為基準，速率小的沒辦法接收那麼多，速率大的再大也沒用。

408計算機網絡學習筆記——計算機網絡體系結構_OSI_06


學以致用：


高的帶寬配拉網線也拉，拉帶寬配好網線也拉，所以得適配。


408計算機網絡學習筆記——計算機網絡體系結構_OSI_07

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_08


408計算機網絡學習筆記——計算機網絡體系結構_數據_09

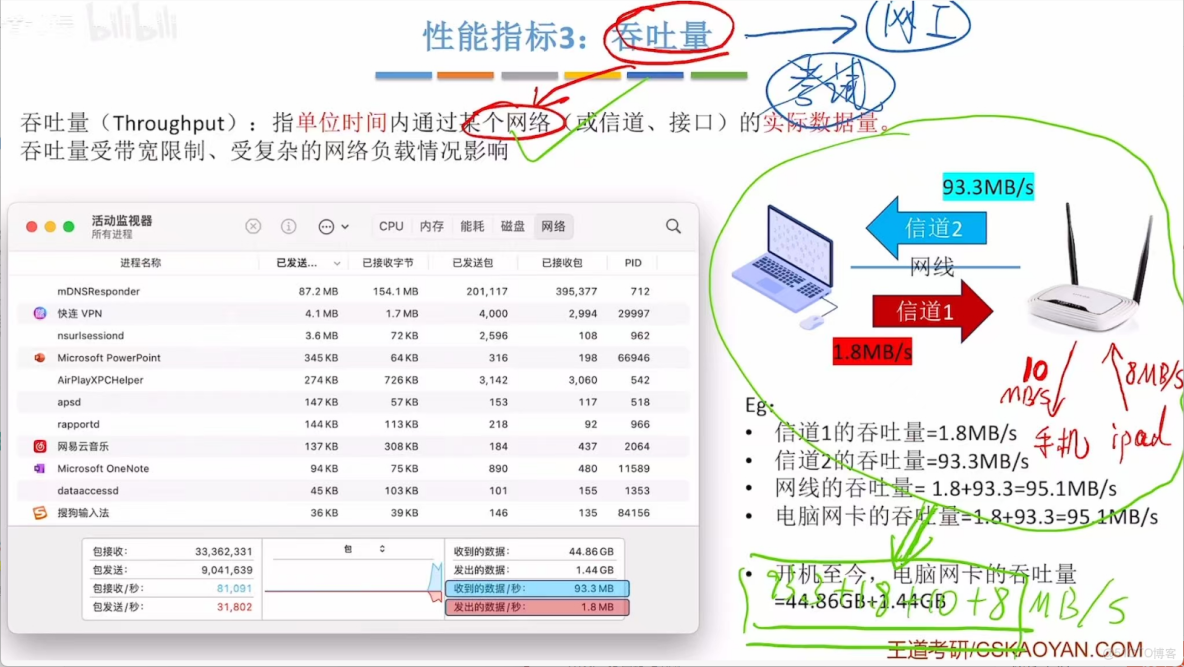

3. 吞吐量

上傳和下載中的總共的數據量（單位Mbps）。

吞吐量（Throughput）是指在特定時間內系統可以處理或傳輸的完整數據量，通常以比特每秒（bps）或字節每秒（Bps）為單位。吞吐率（Throughput Rate）則是單位時間內系統處理任務的速率，通常用於衡量併發處理能力。簡單來説，吞吐量關注的是總數據量，而吞吐率關注的是處理請求的速率和效率。

408計算機網絡學習筆記——計算機網絡體系結構_#考研_10

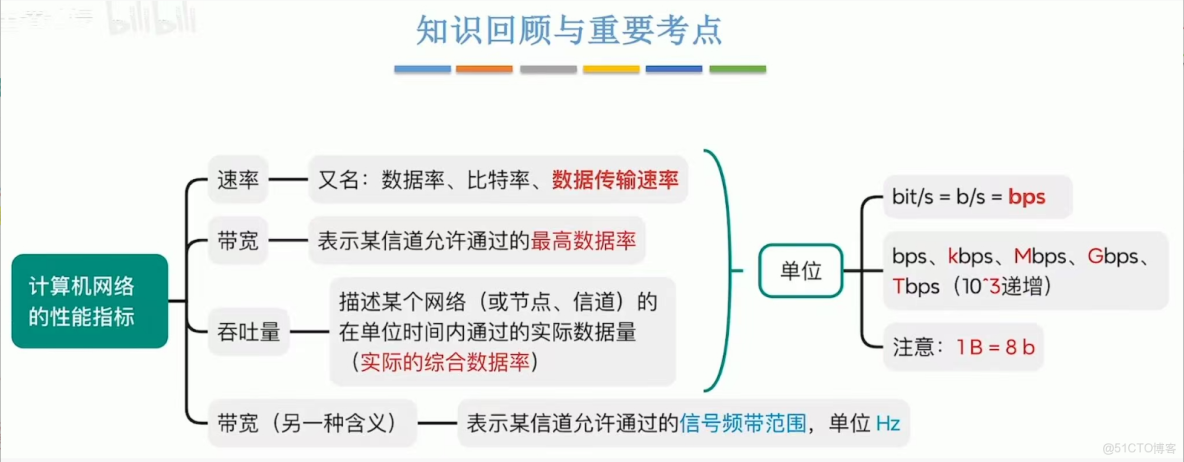

小結

注意：這三個性能的單位都是（M）bps。

一般來説，數據傳輸大多是以“位”（bit，又名“比特”）為單位的，這也就是為什麼網速的單位都是 Mbps 而不是MB/s了，而數據存儲是則以“字節”（Byte）為單位，比如硬盤的讀寫速度一般就用的是 MB / S。 通常，運營商説的 1M 寬帶的 M 是指 Mb / s，也就是 Mbps，換算一下的話，1M 寬帶下載速度也就是 128KB / s，再去掉損耗的話就是 120KB / s 左右。

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_11

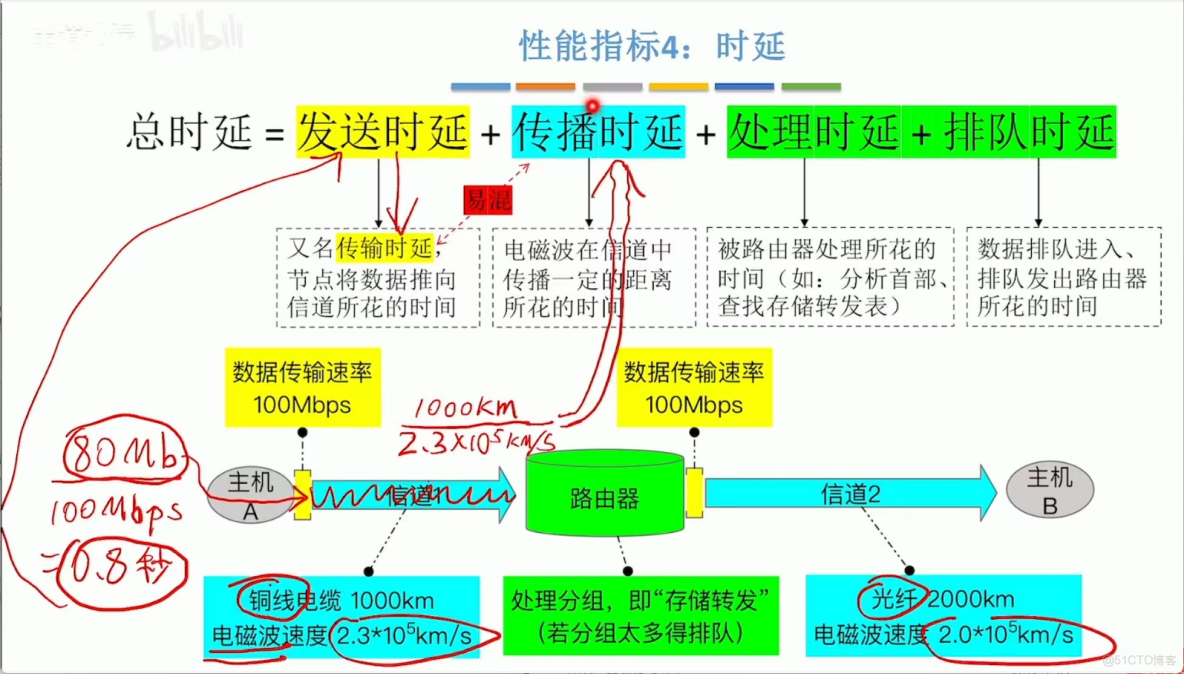

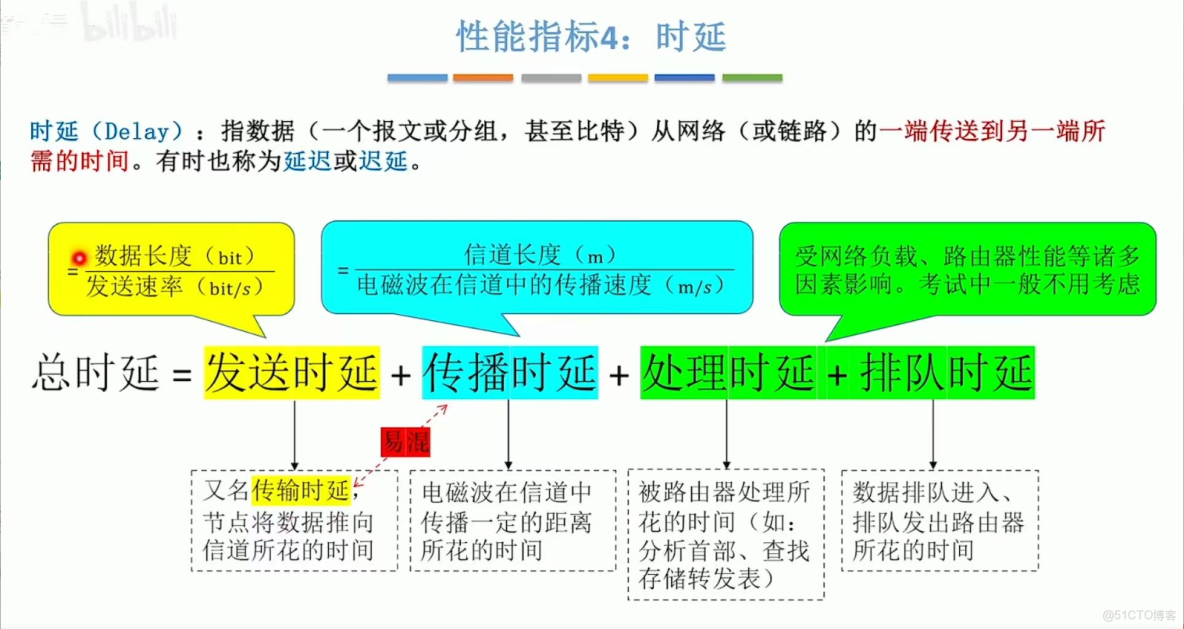

4. 時延

就是打遊戲卡了的時候説的延遲。

一般不考慮處理時延和排隊時延。

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_12


顏色一一對應。

408計算機網絡學習筆記——計算機網絡體系結構_數據_13

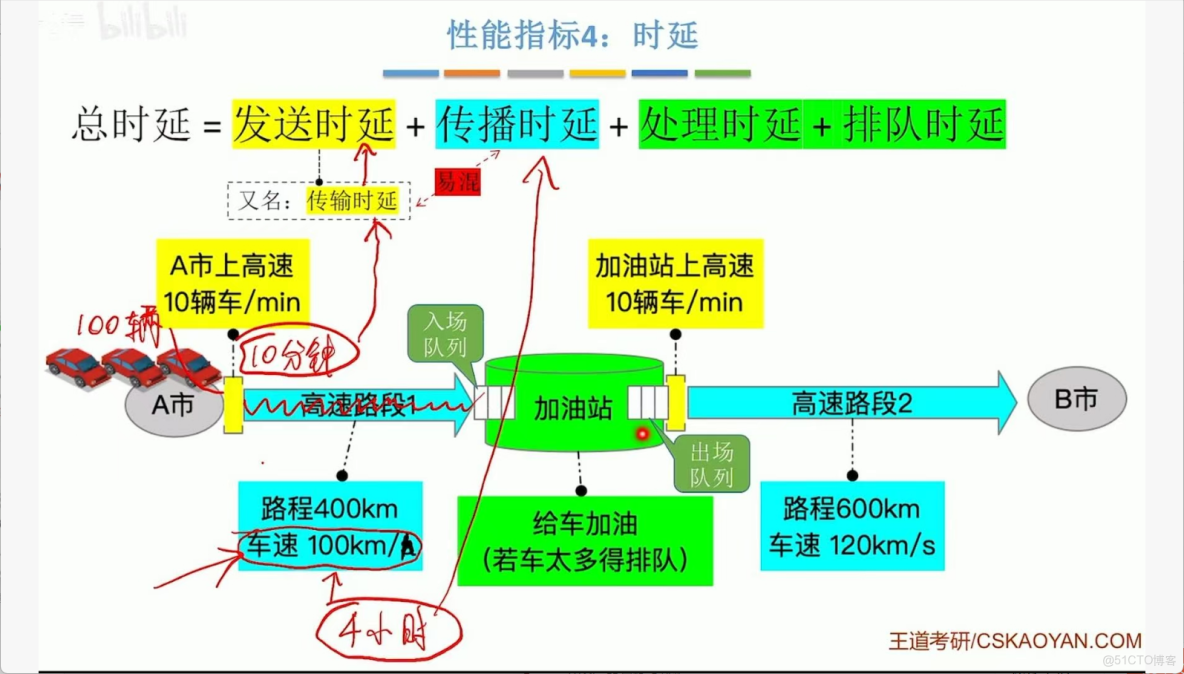

類比高速。

408計算機網絡學習筆記——計算機網絡體系結構_#考研_14

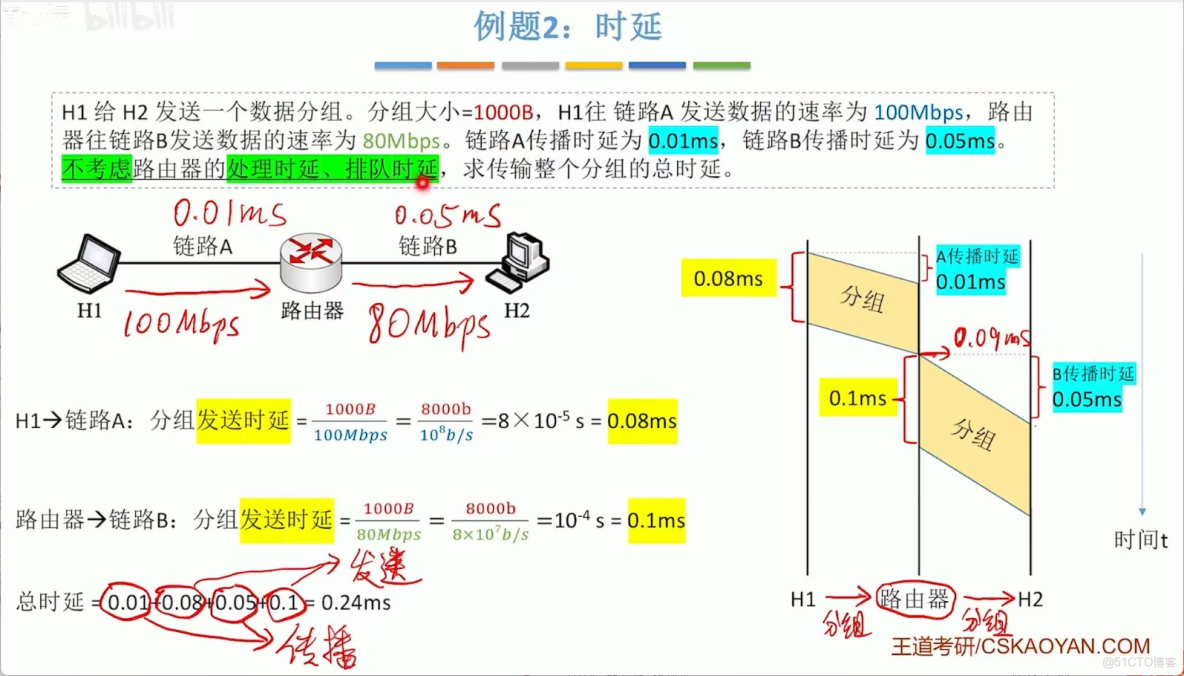

例題2：
不考慮處理時延和排隊時延：

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_15

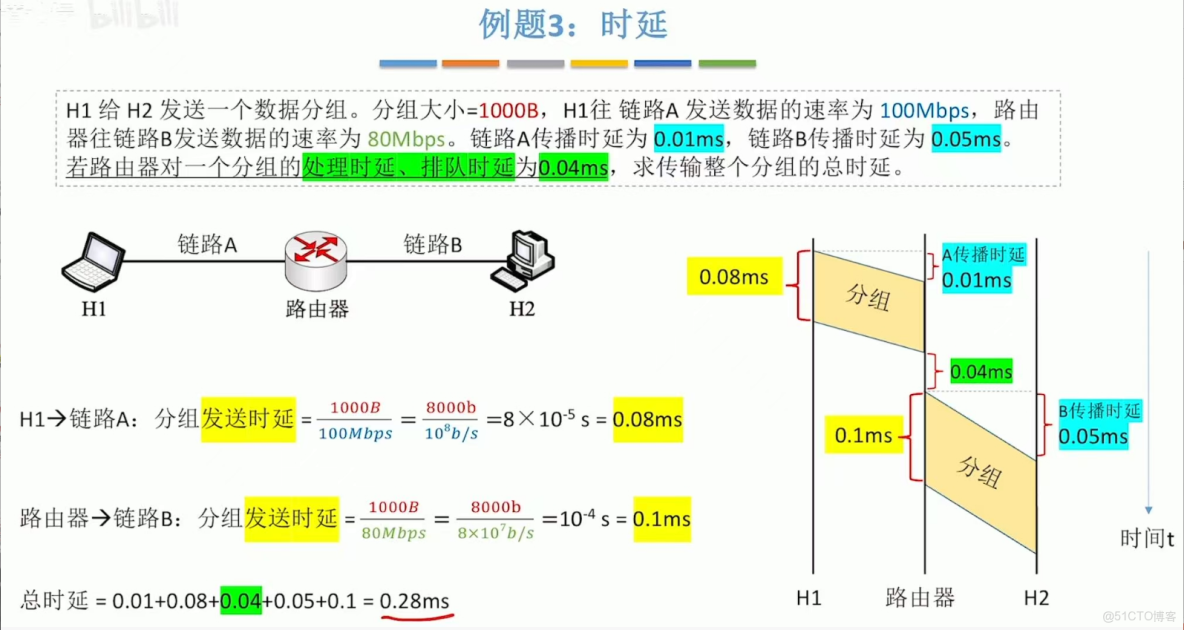

例題3：


如果考慮處理時延和排隊時延：


408計算機網絡學習筆記——計算機網絡體系結構_OSI_16

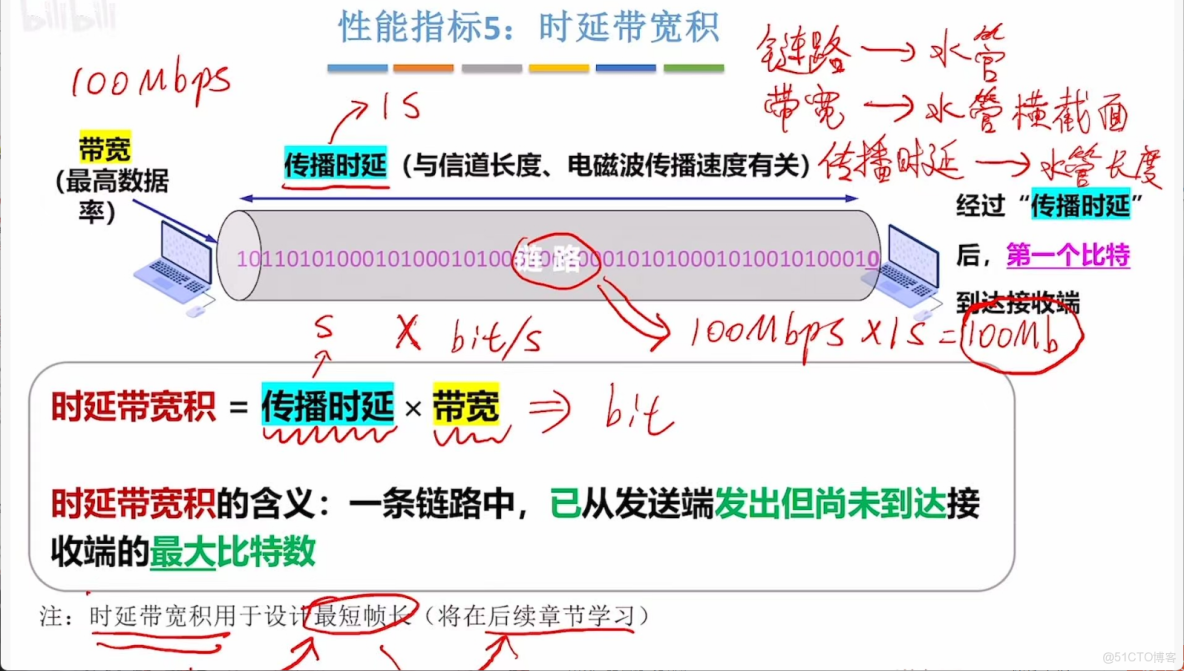

5. 時延帶寬積

相當於水管的容量體積。

408計算機網絡學習筆記——計算機網絡體系結構_OSI_17

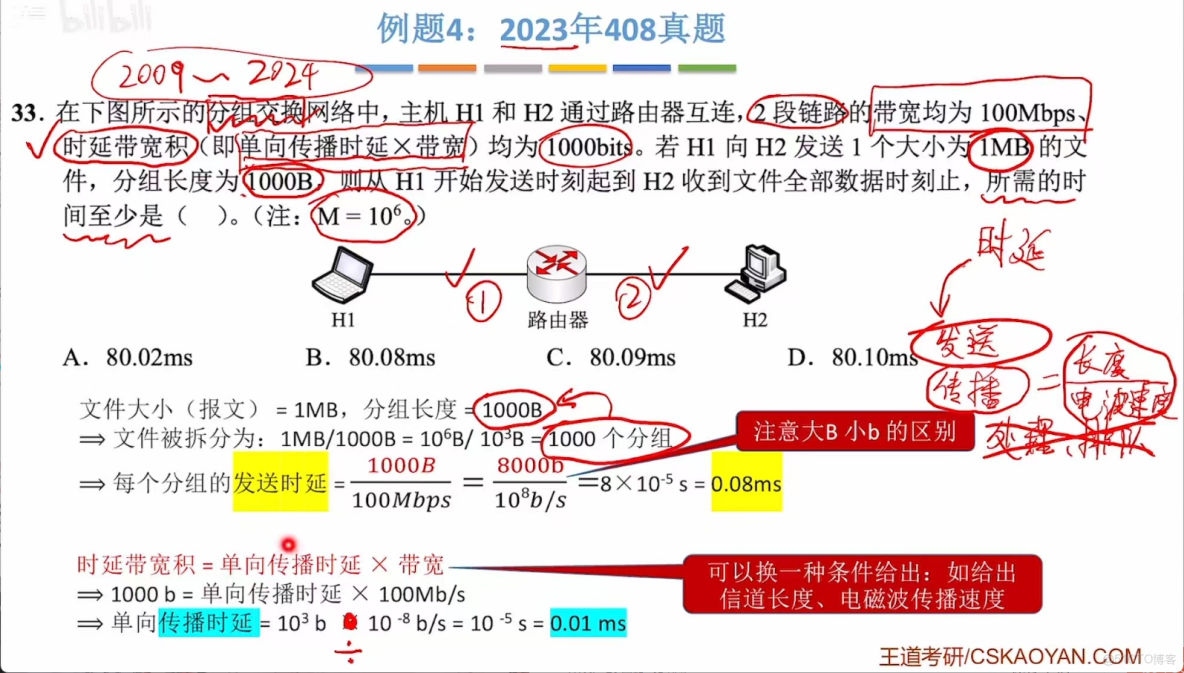

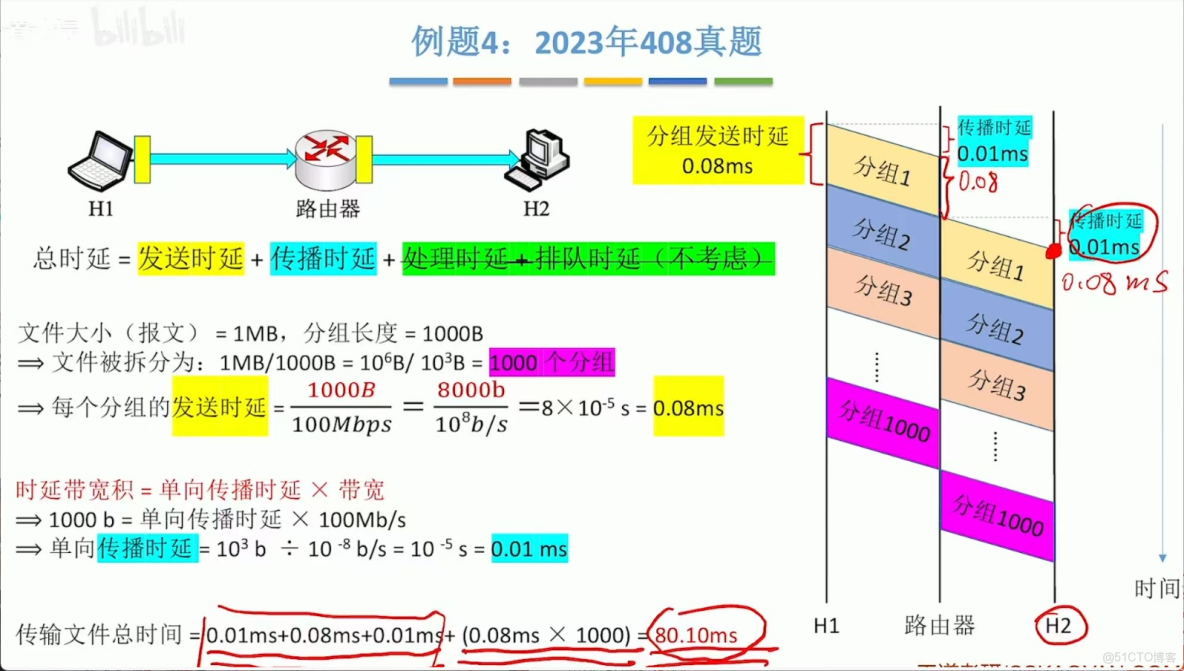

例題4：

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_18


408計算機網絡學習筆記——計算機網絡體系結構_#考研_19

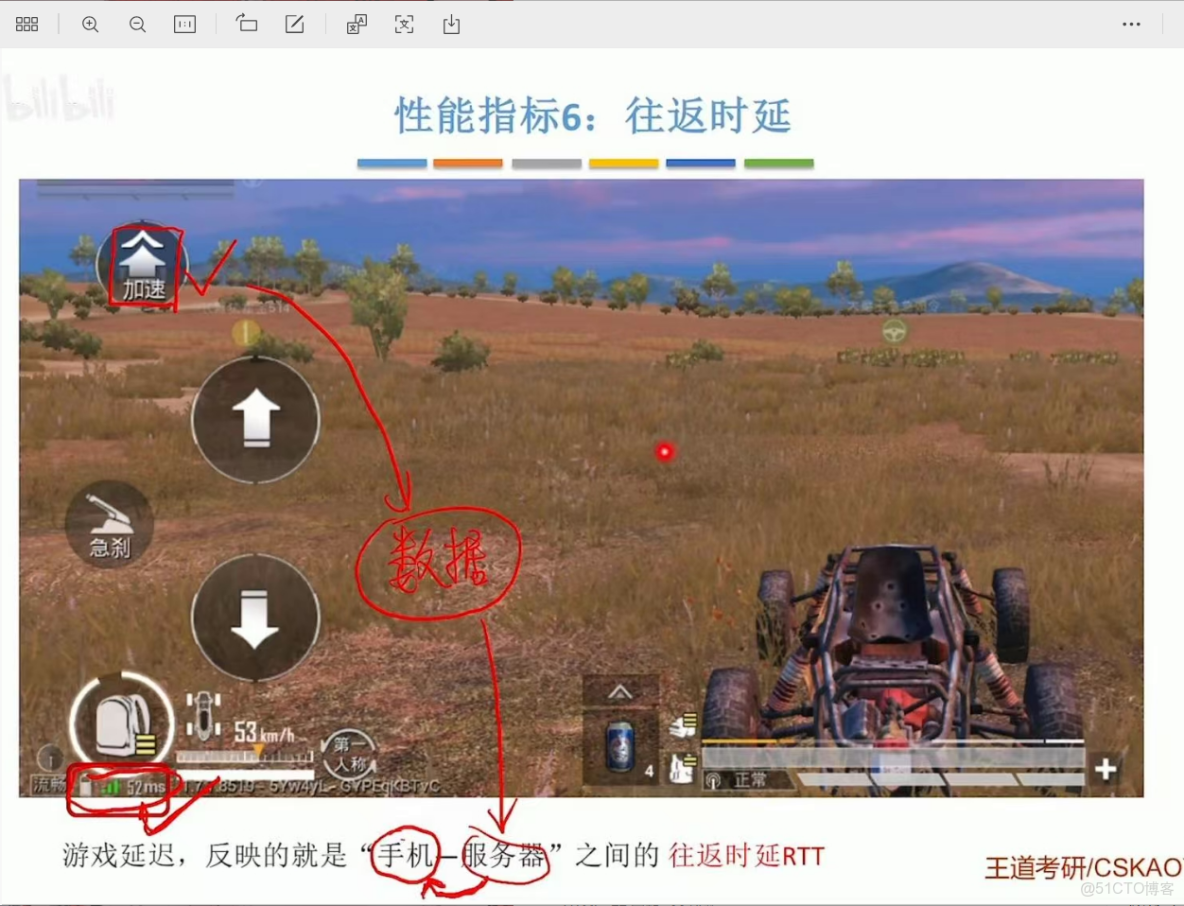

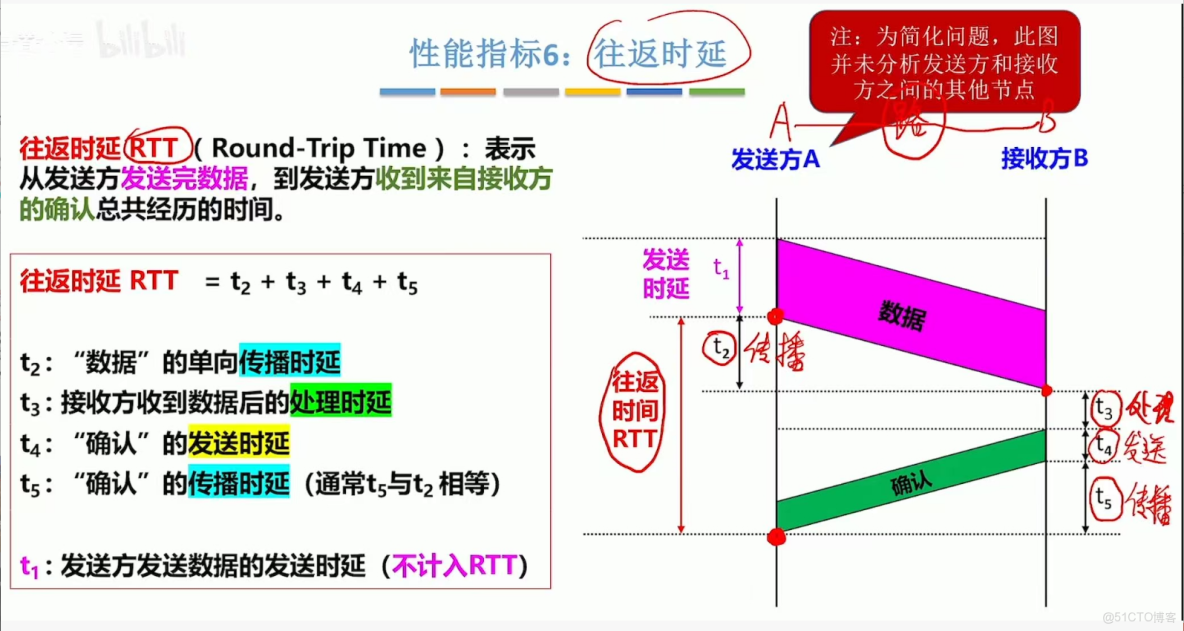

6. 往返時延

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_20


408計算機網絡學習筆記——計算機網絡體系結構_#考研_21

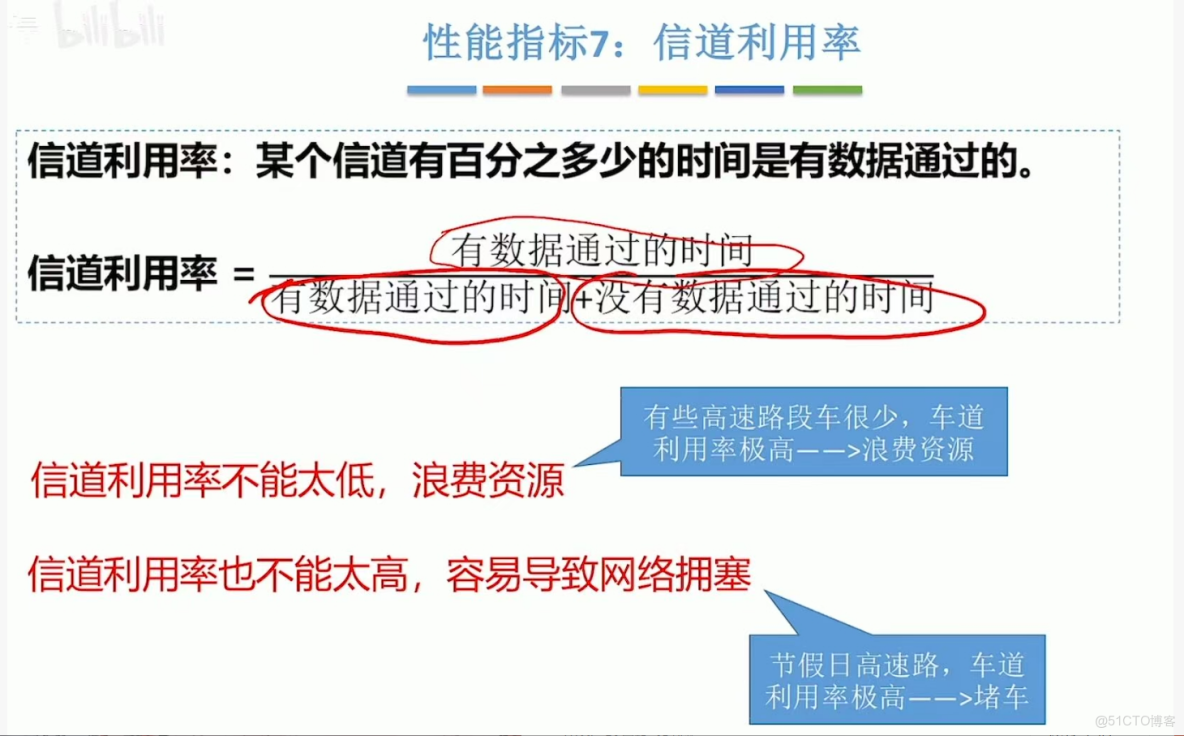

7. 信道利用率

408計算機網絡學習筆記——計算機網絡體系結構_#考研_22

例題5：

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_23

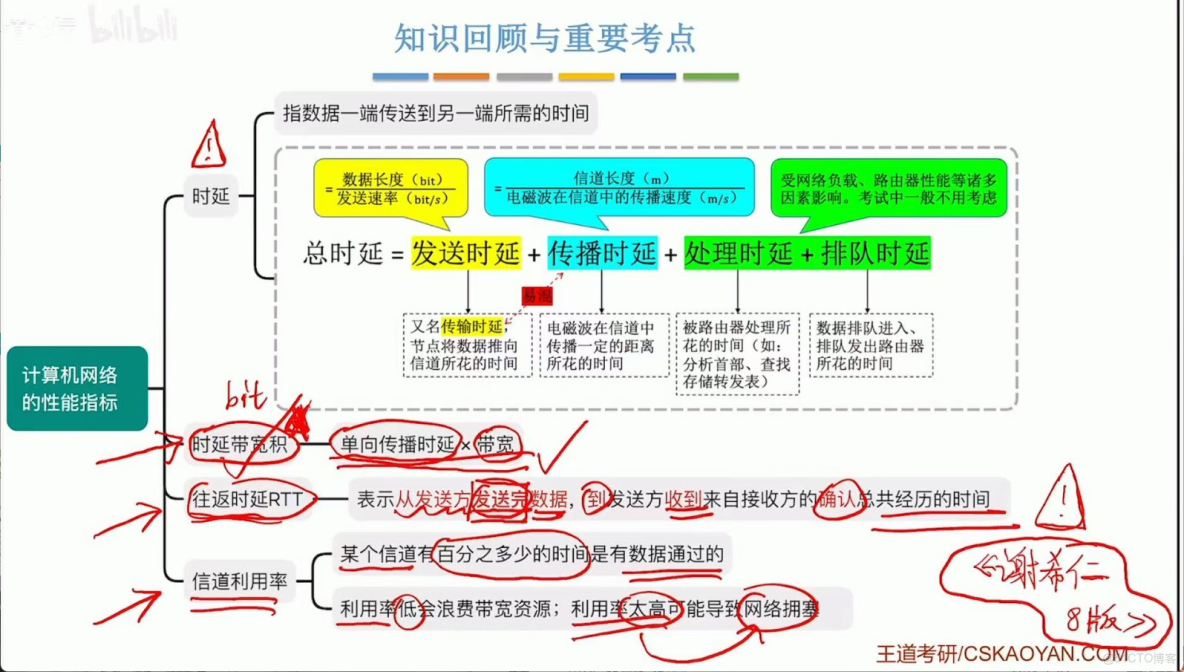

小結

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_24

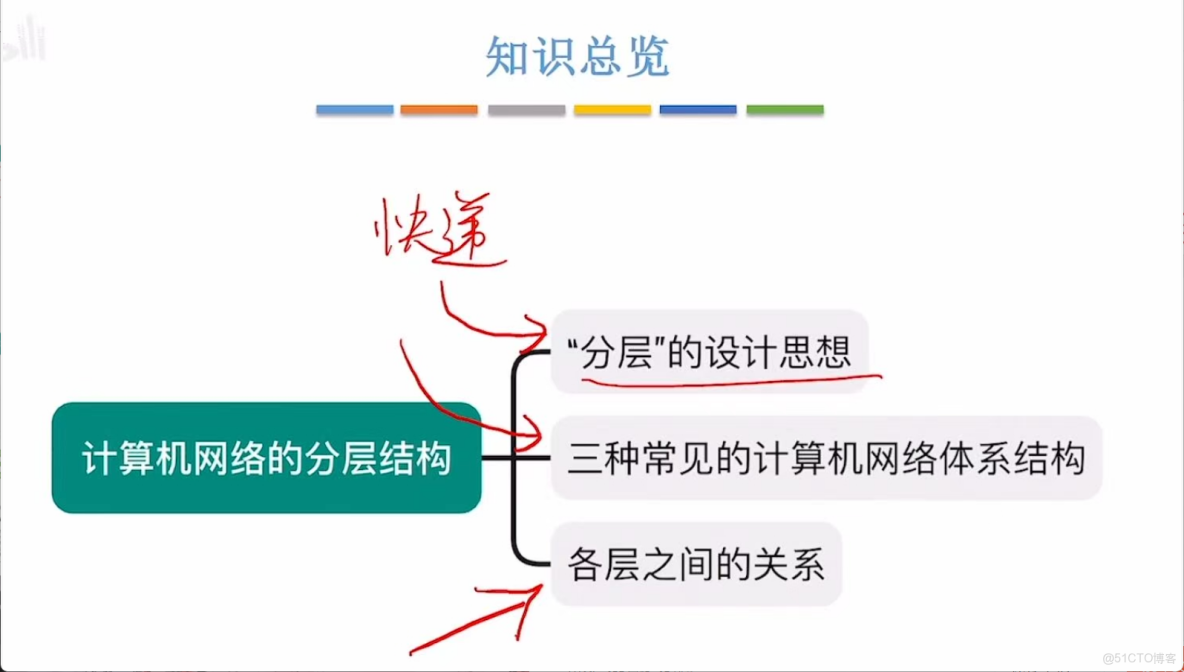

計算機網絡的分層結構

408計算機網絡學習筆記——計算機網絡體系結構_#考研_25

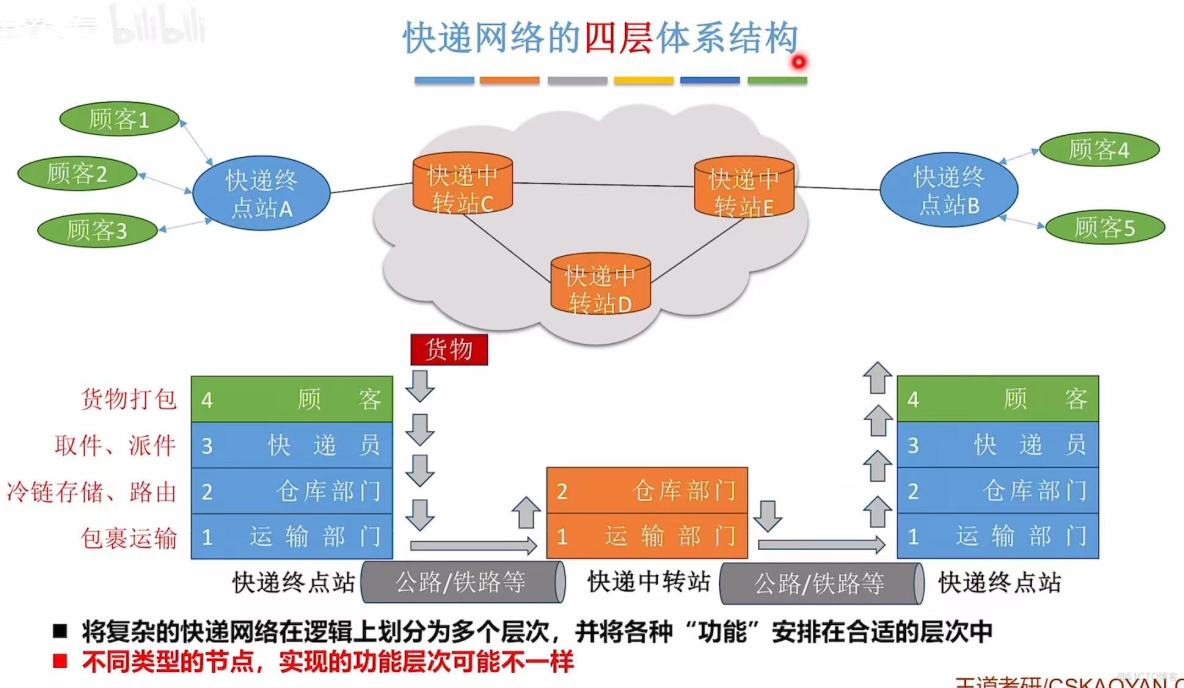

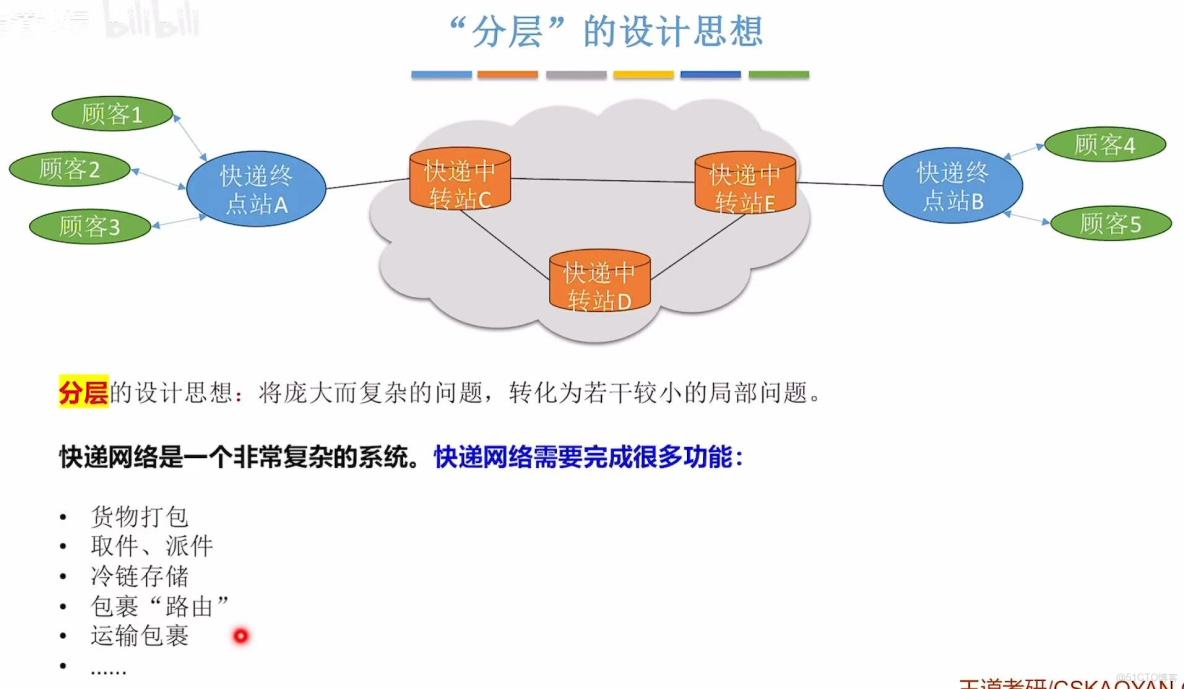

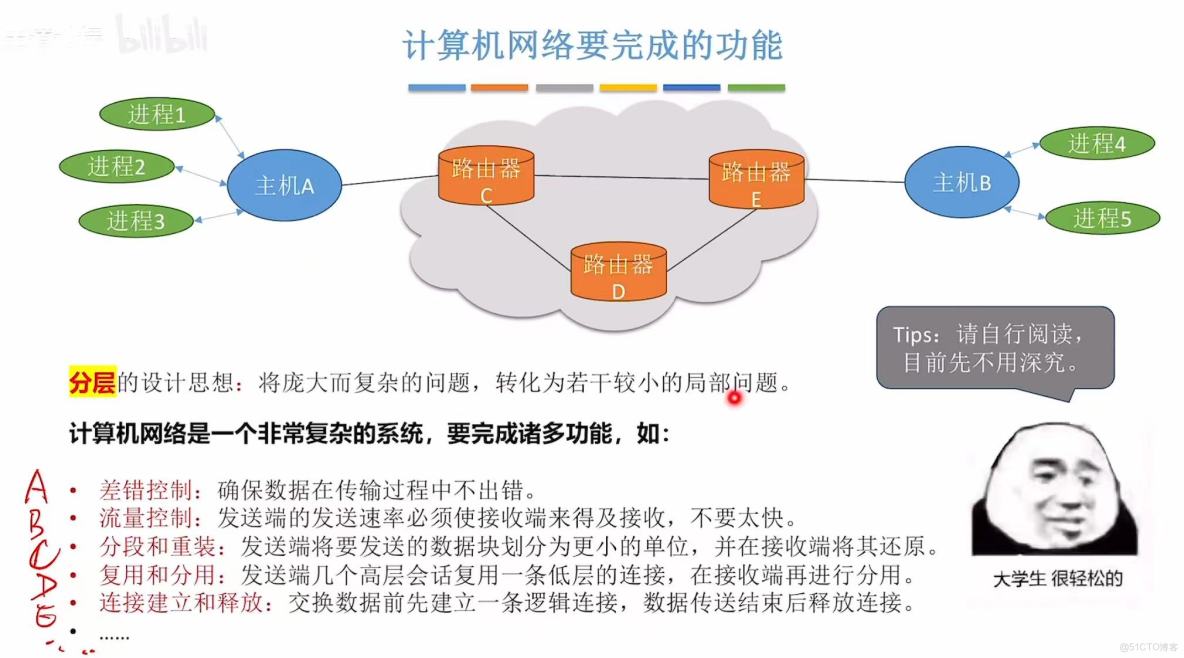

1. 分層的設計思想

408計算機網絡學習筆記——計算機網絡體系結構_數據_26


408計算機網絡學習筆記——計算機網絡體系結構_OSI_27


408計算機網絡學習筆記——計算機網絡體系結構_數據_28

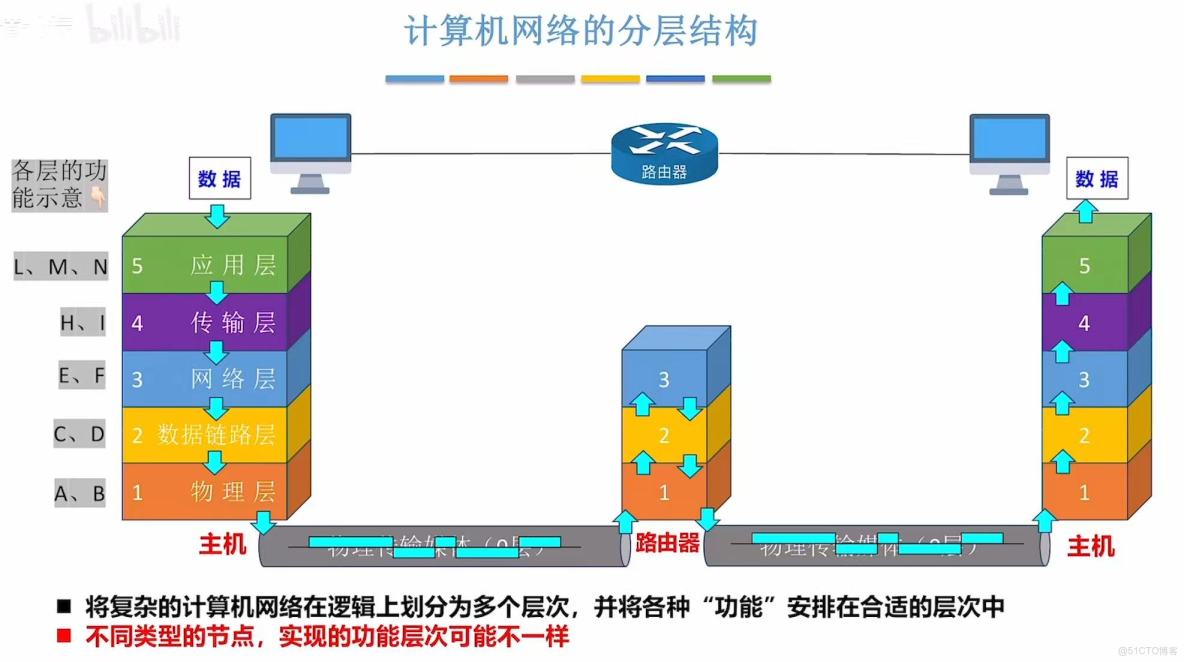

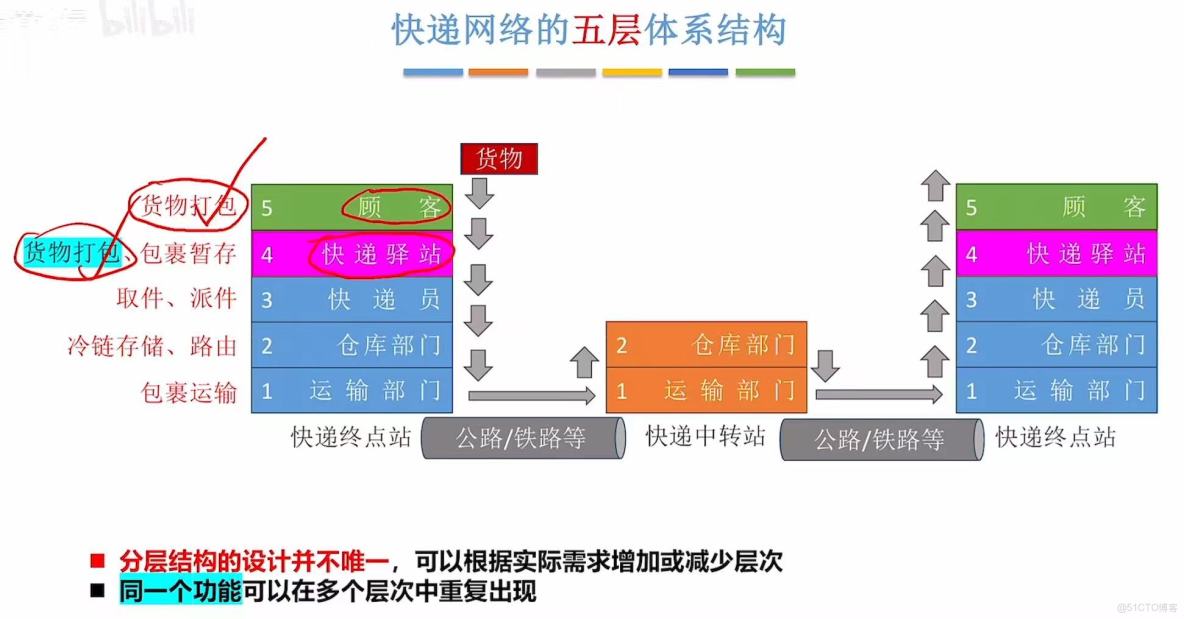

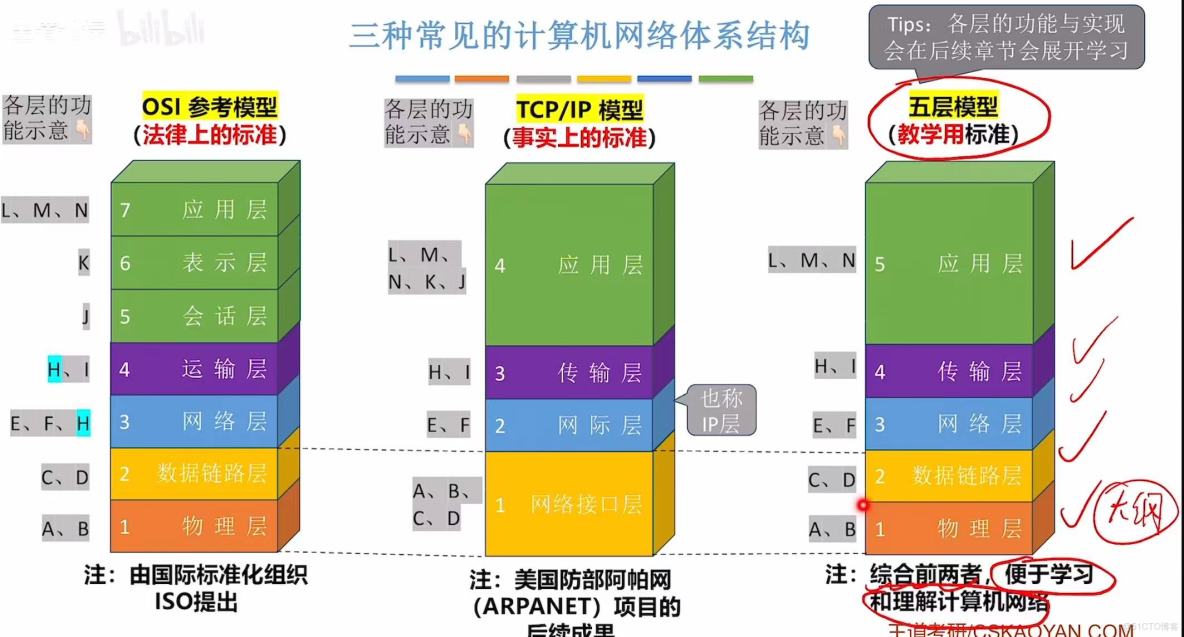

2. 計算機網絡的分層結構

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_29


408計算機網絡學習筆記——計算機網絡體系結構_數據_30


408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_31

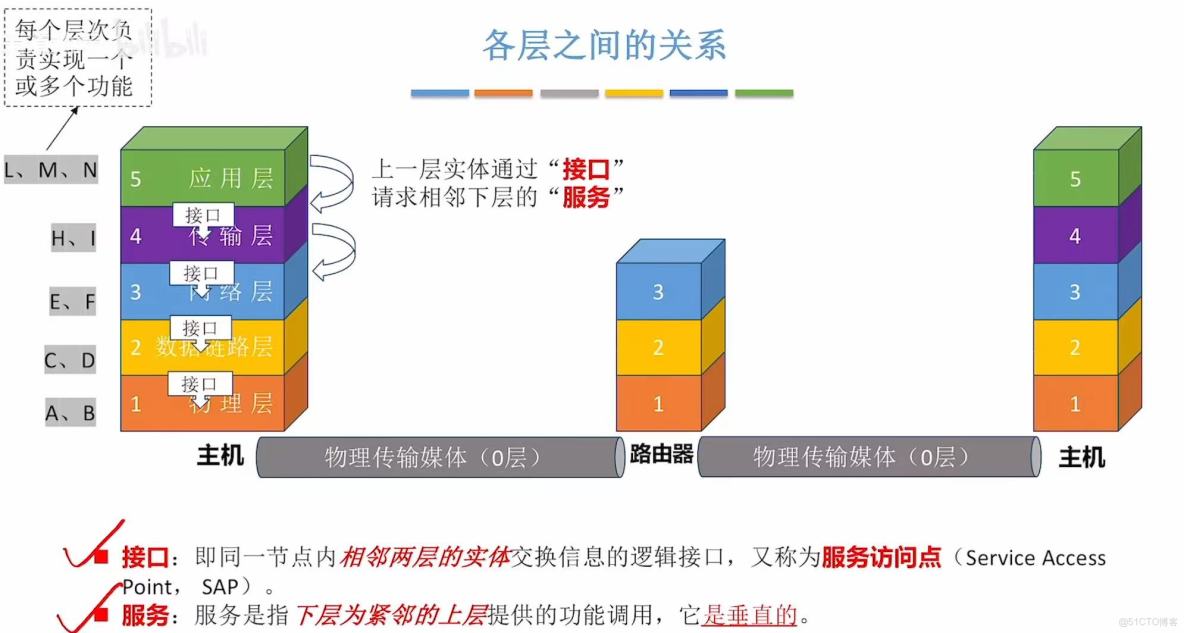

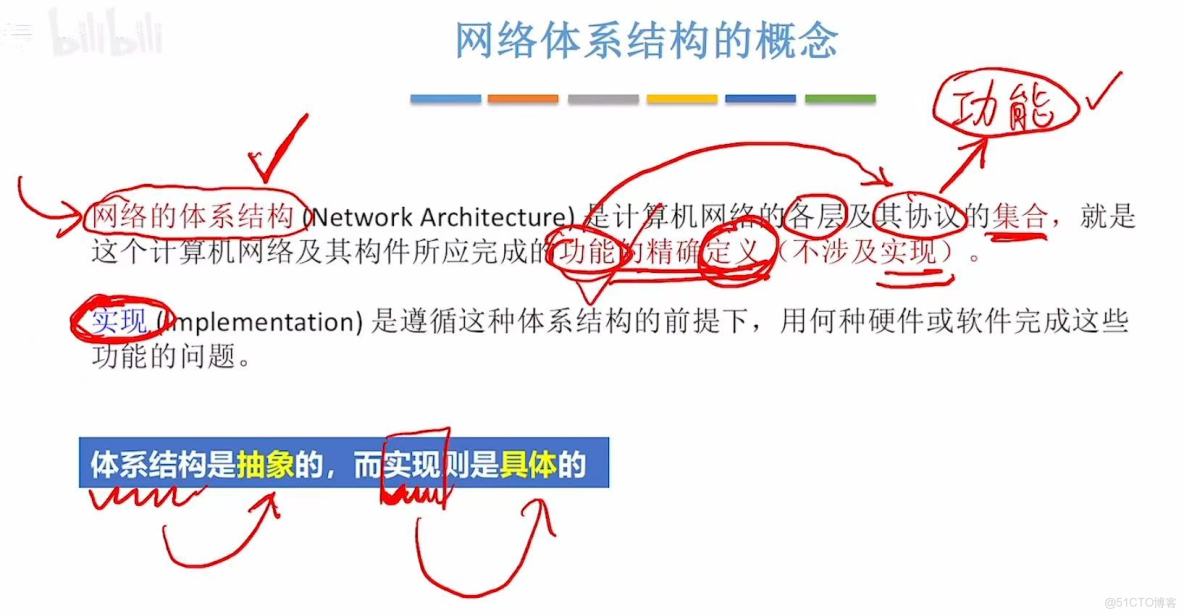

3. 網絡系統結構的概念

408計算機網絡學習筆記——計算機網絡體系結構_#考研_32


408計算機網絡學習筆記——計算機網絡體系結構_數據_33


408計算機網絡學習筆記——計算機網絡體系結構_數據_34

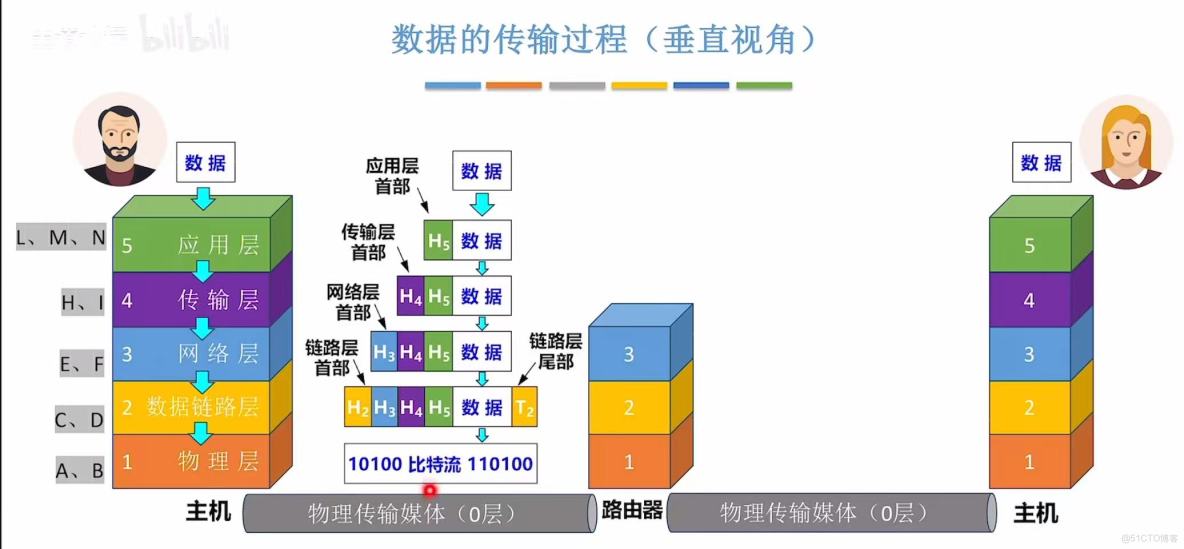

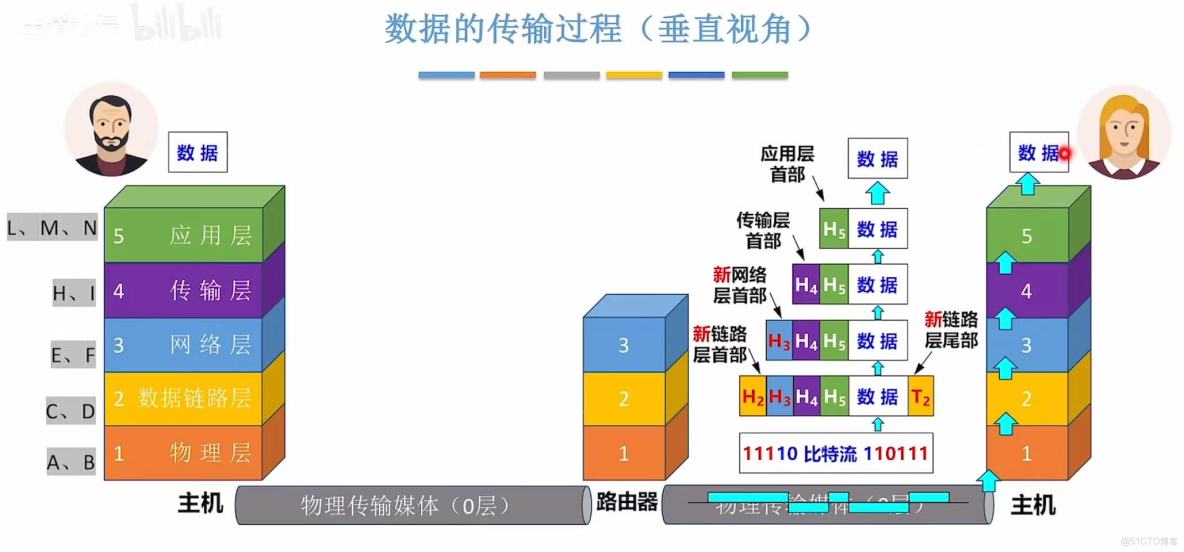

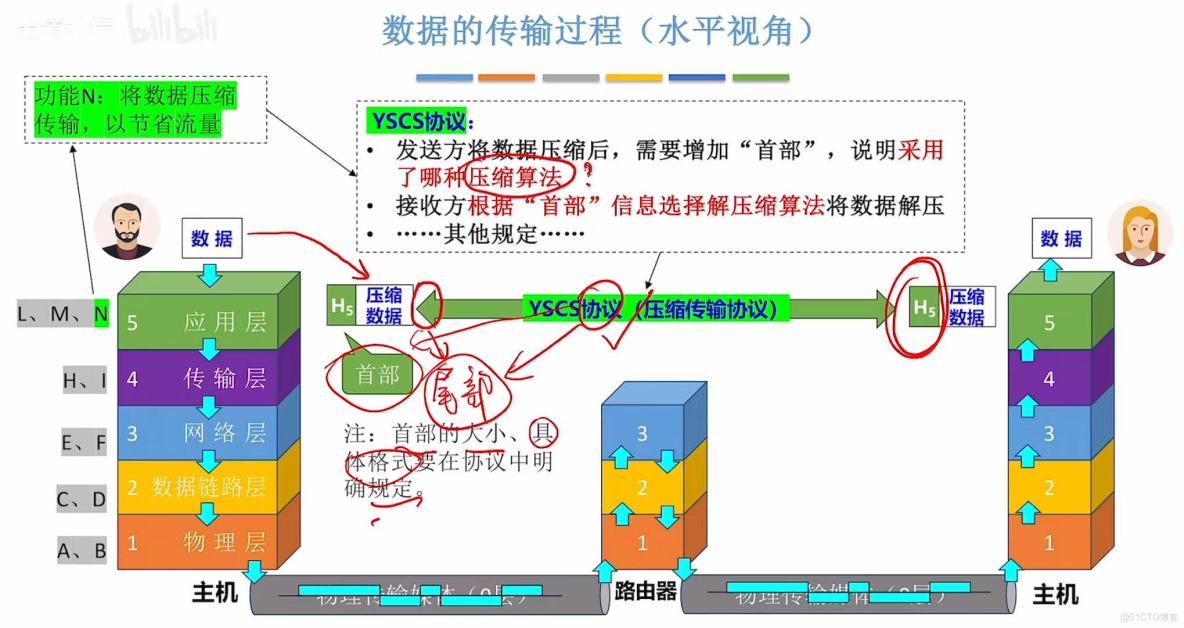

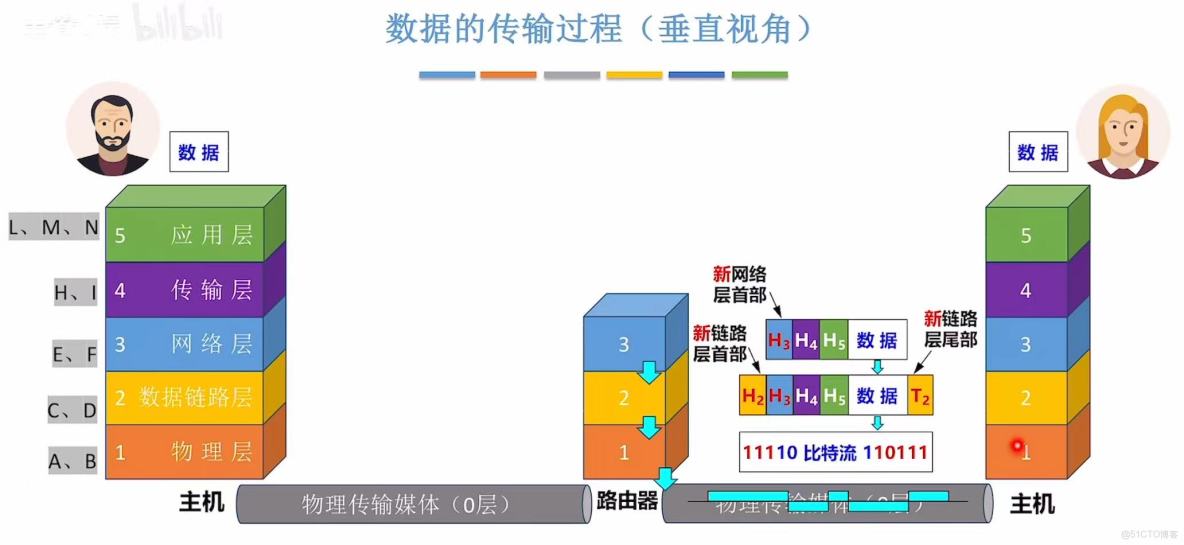

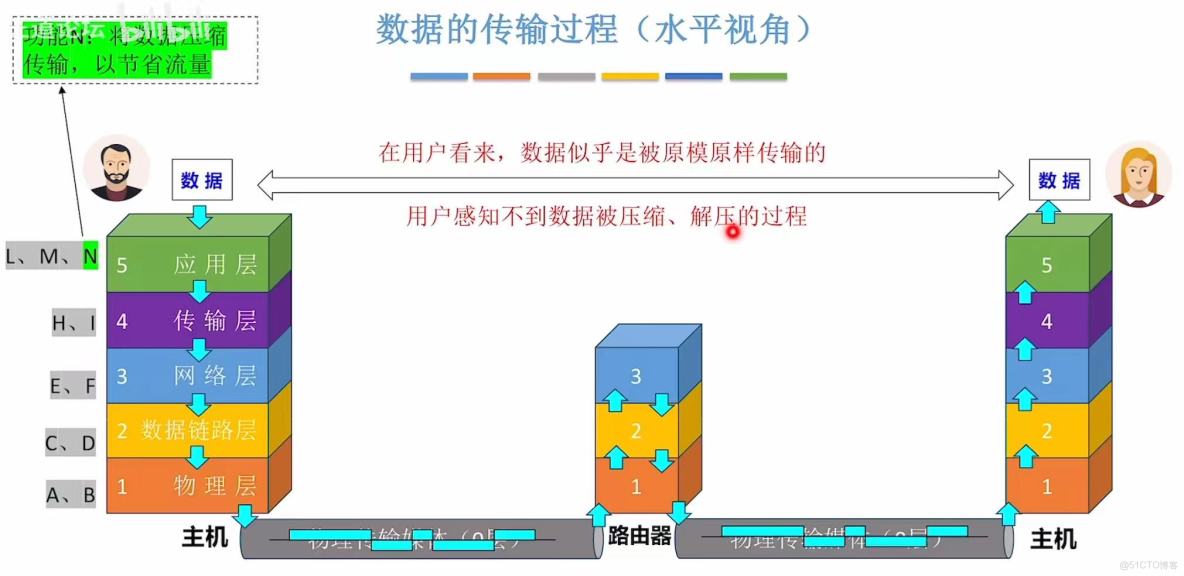

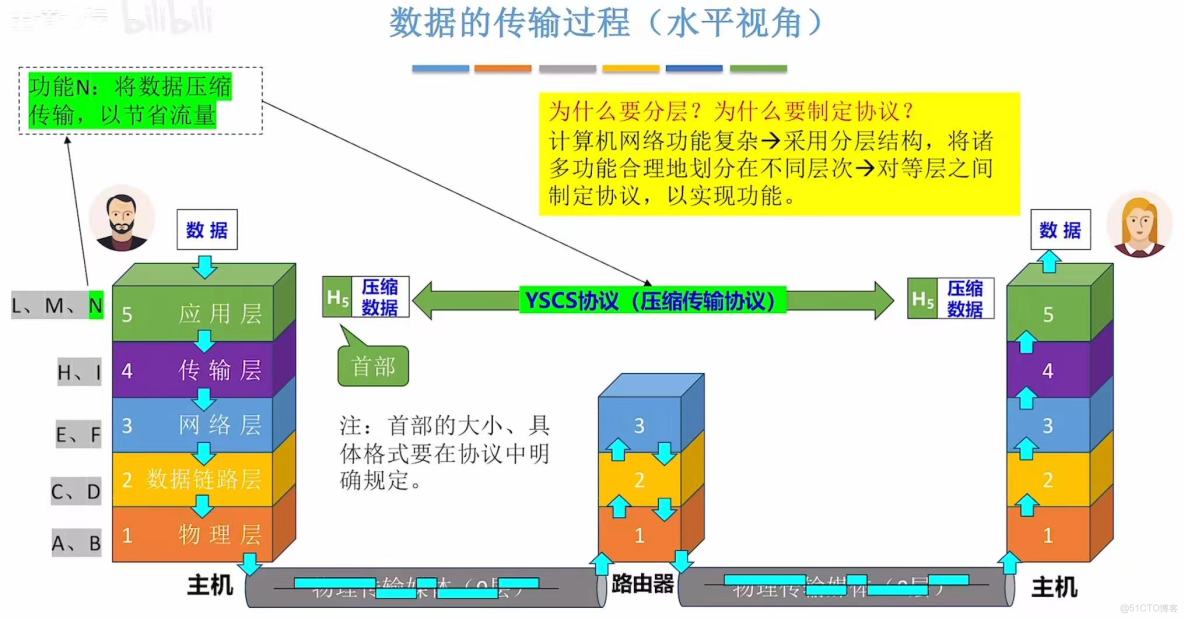

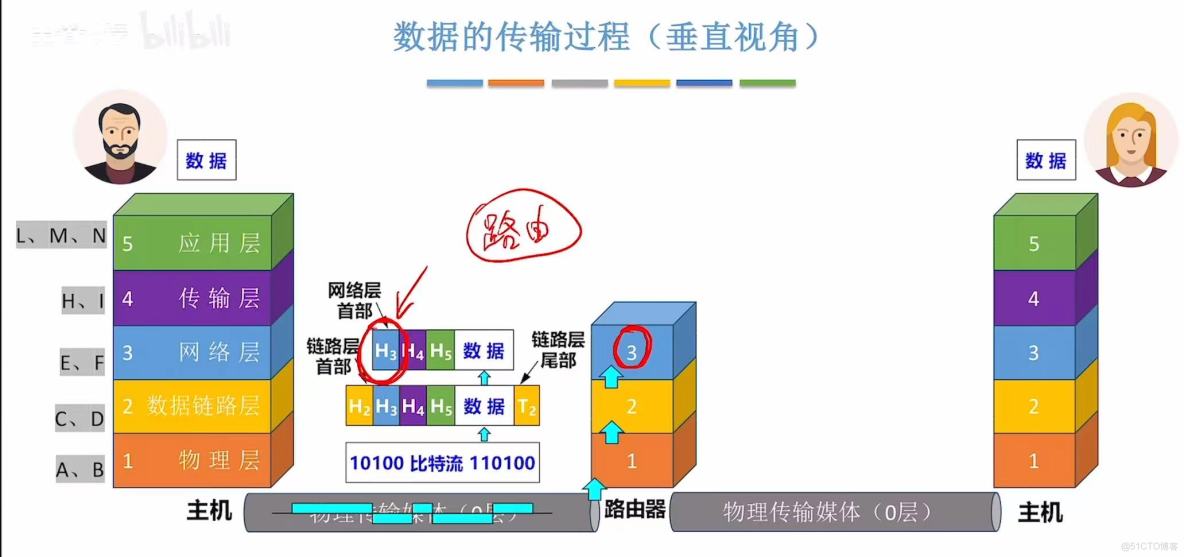

4. 數據的傳輸過程

408計算機網絡學習筆記——計算機網絡體系結構_OSI_35


408計算機網絡學習筆記——計算機網絡體系結構_數據_36


408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_37


408計算機網絡學習筆記——計算機網絡體系結構_#考研_38


408計算機網絡學習筆記——計算機網絡體系結構_OSI_39


408計算機網絡學習筆記——計算機網絡體系結構_OSI_40


408計算機網絡學習筆記——計算機網絡體系結構_OSI_41

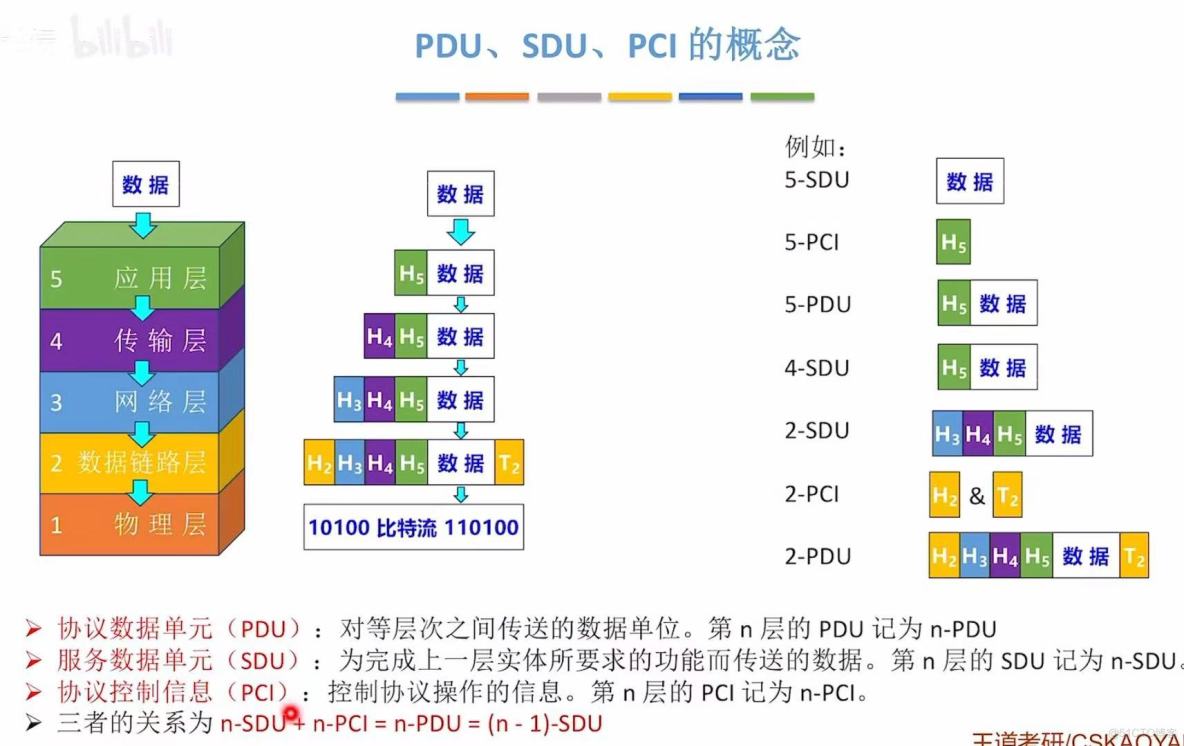

5. PDU、SDU、PCI的概念

SDU：此層的數據或未加此層前綴的上一層的數據打包。

PCI：此層的前綴。

PDU：前綴＋數據。

408計算機網絡學習筆記——計算機網絡體系結構_#考研_42

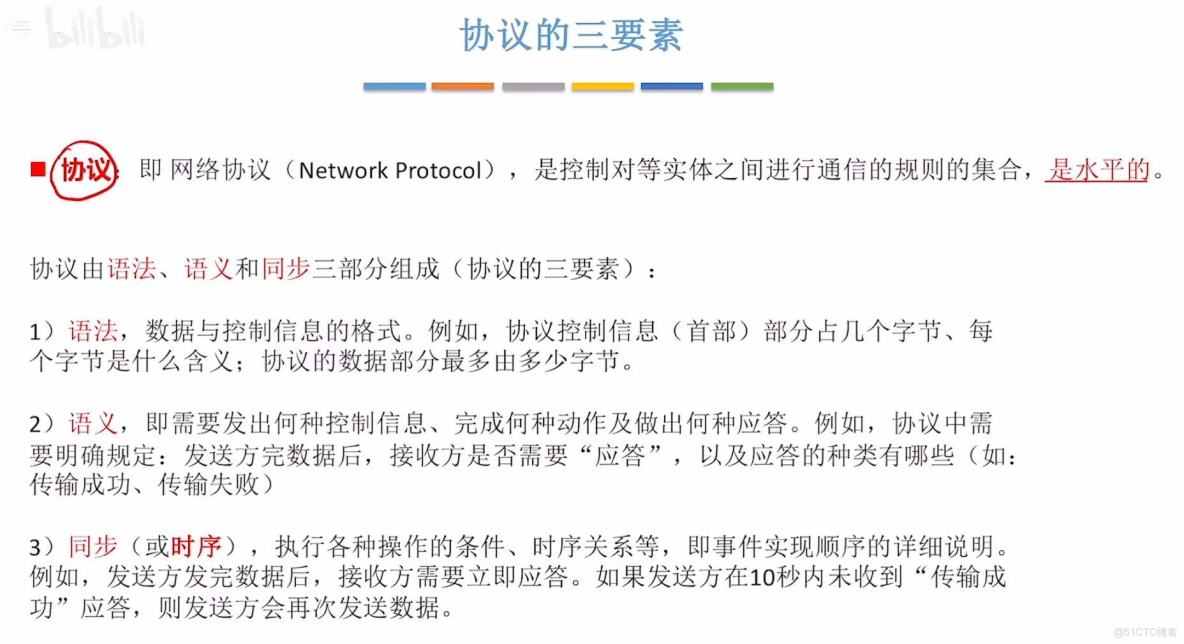

6. 協議的三要素

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_43

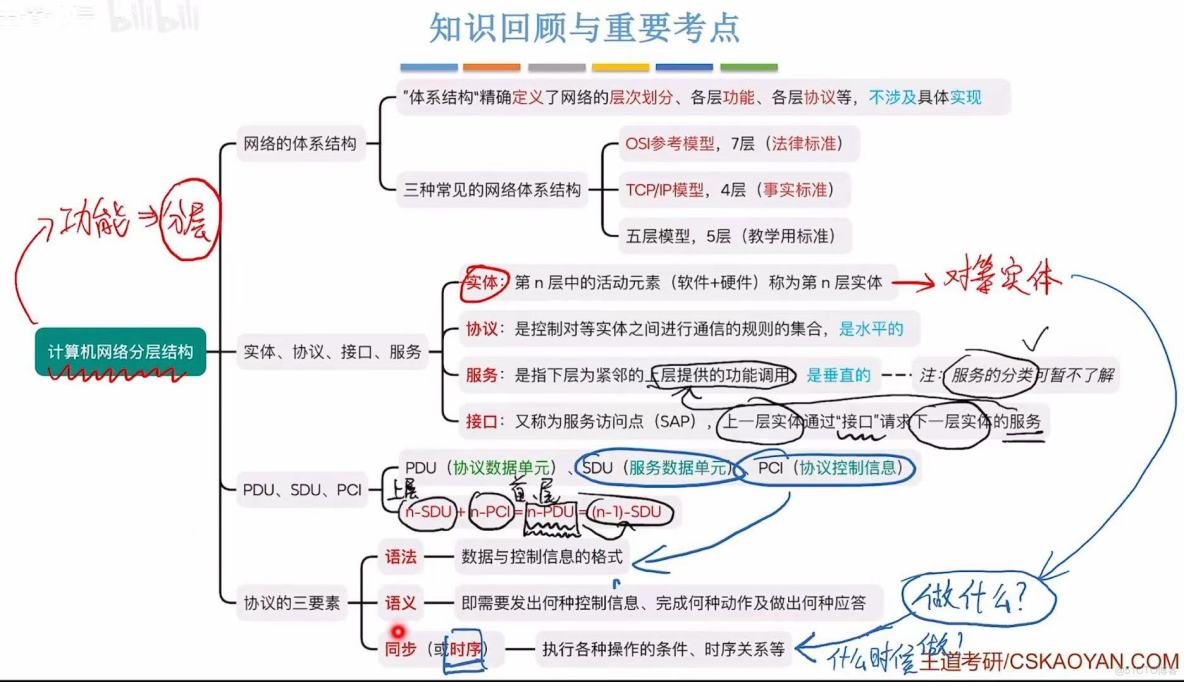

7. 小結

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_44

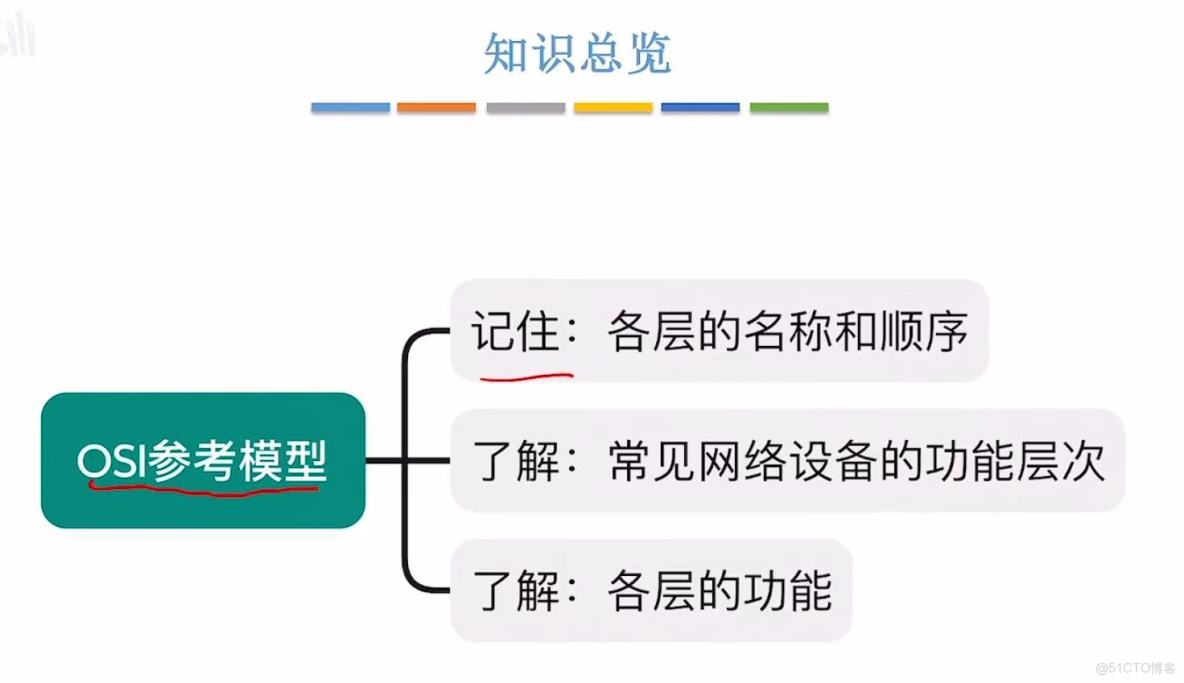

OSI參考模型

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_45

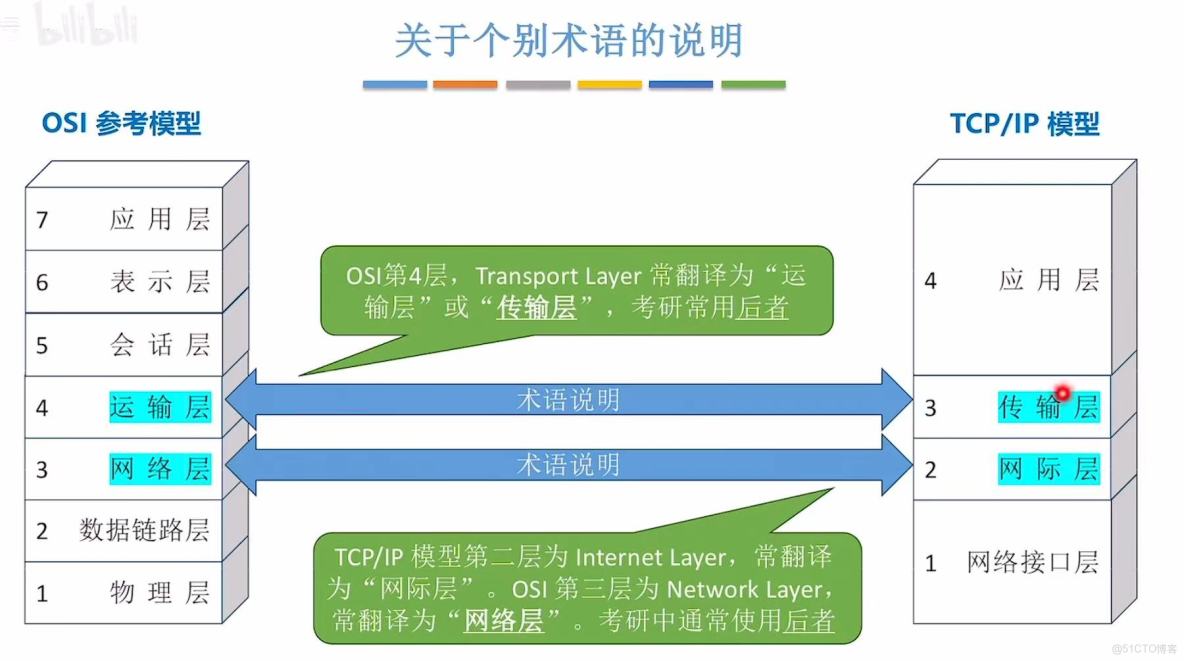

關於個別術語的説明

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_46

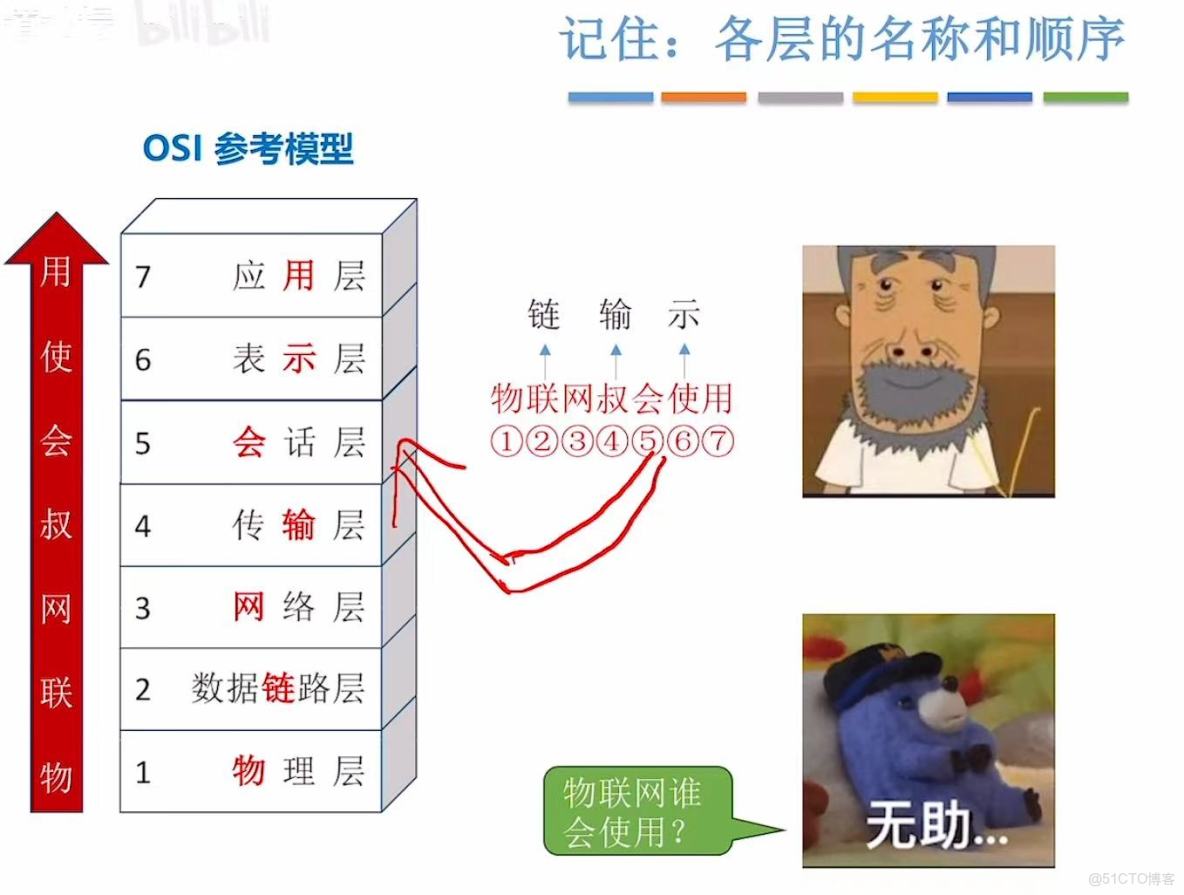

記住：各層的名稱和順序

408計算機網絡學習筆記——計算機網絡體系結構_數據_47

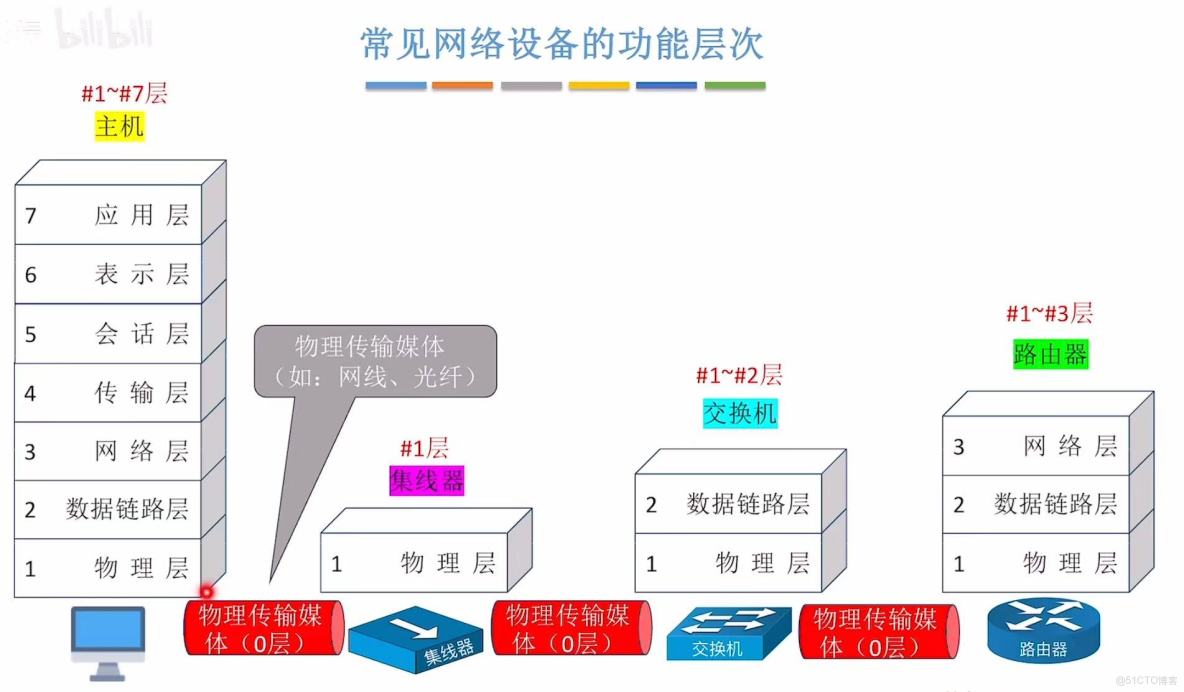

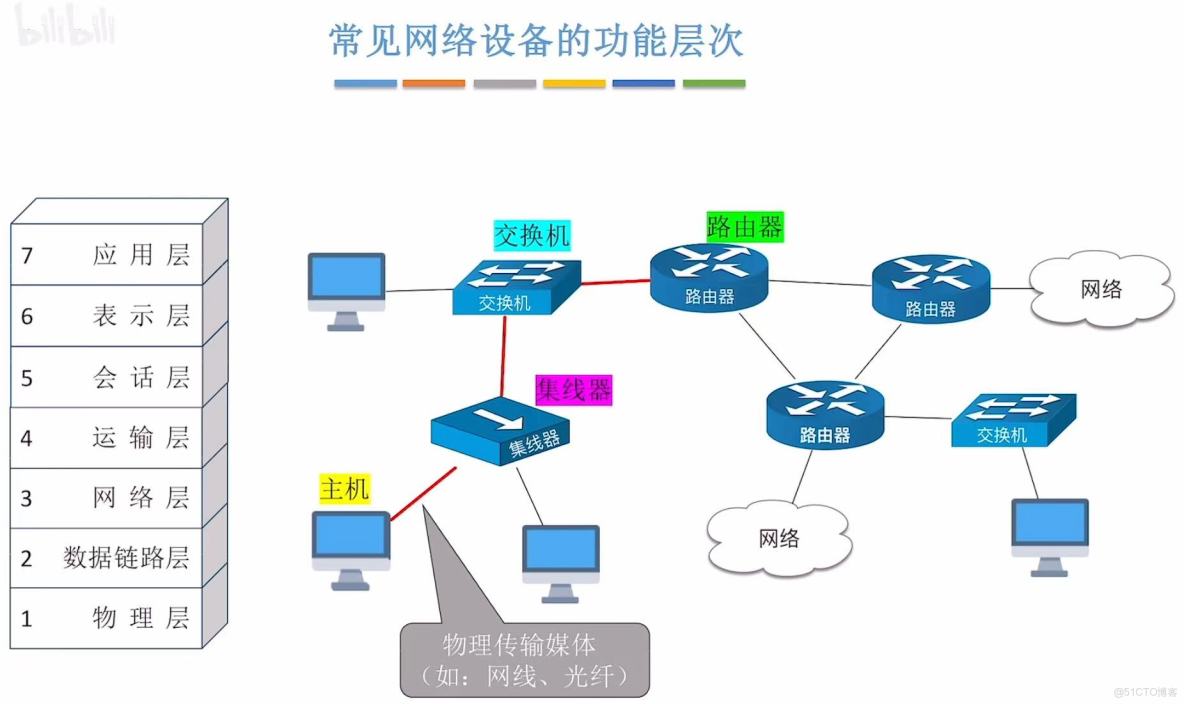

1. 常見網絡設備的功能層次

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_48


408計算機網絡學習筆記——計算機網絡體系結構_數據_49

2. OSI參考模型

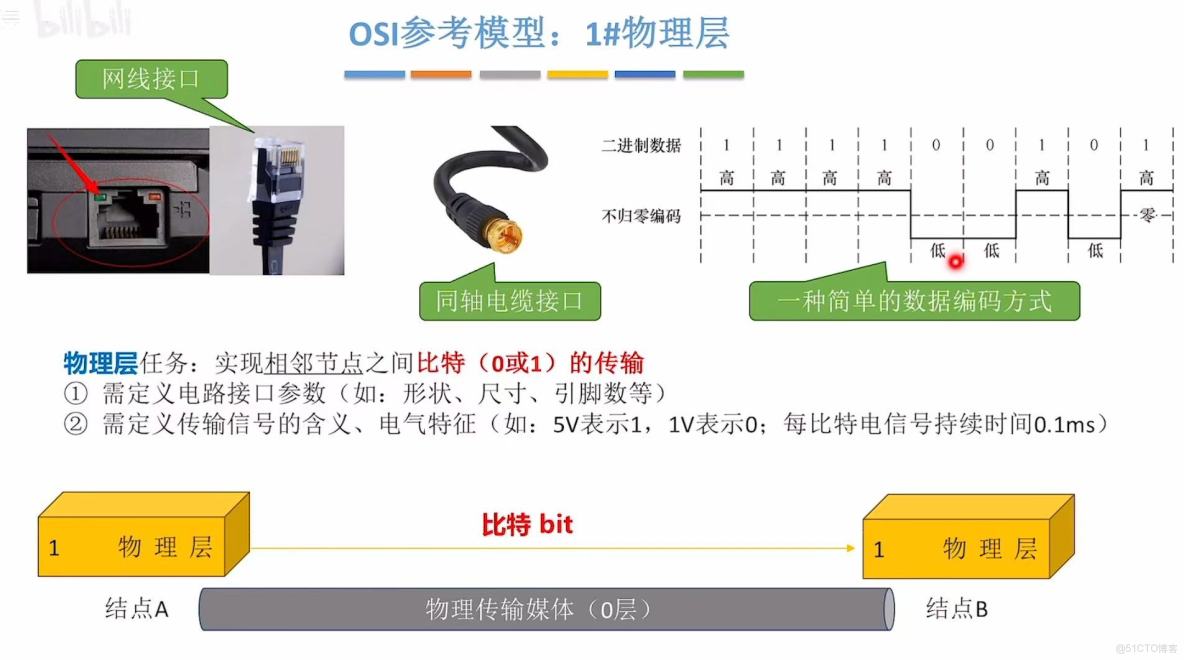

2.1 物理層

408計算機網絡學習筆記——計算機網絡體系結構_數據_50

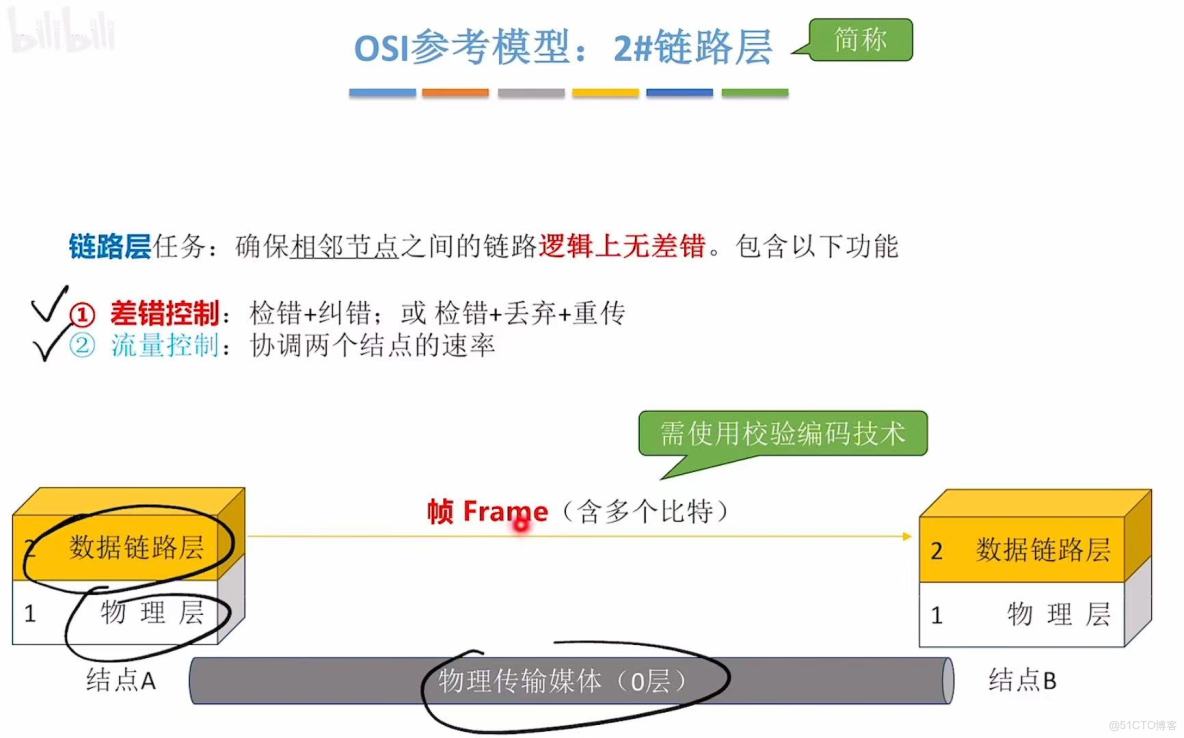

2.2 鏈路層

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_51

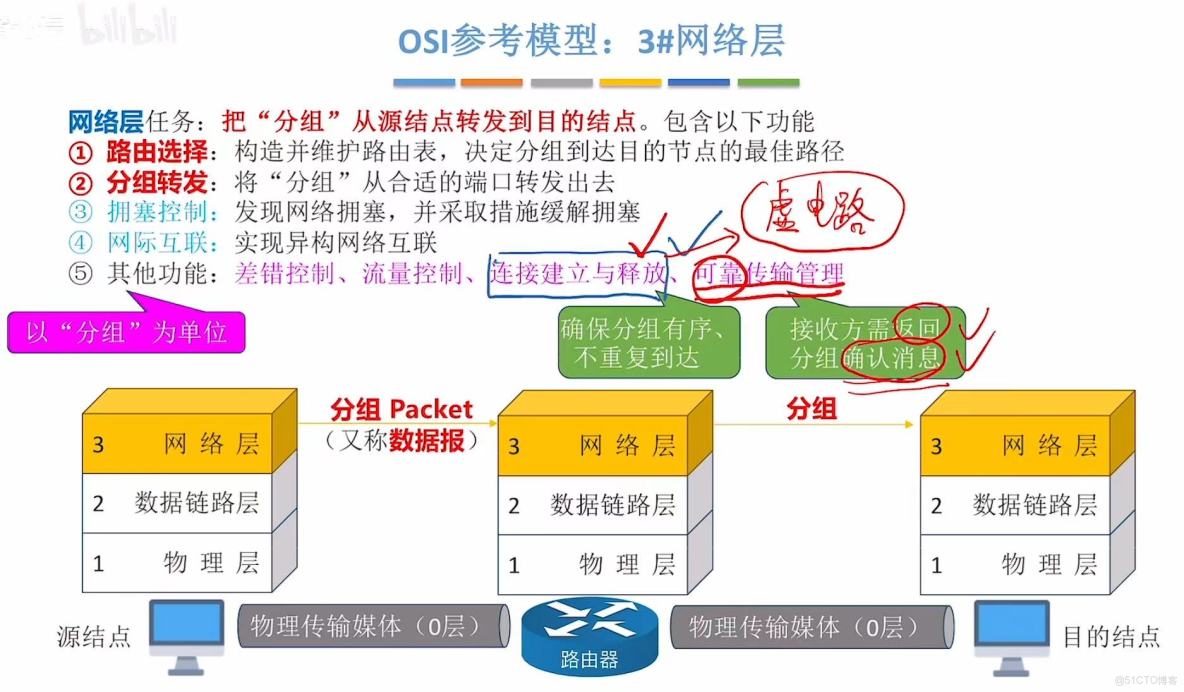

2.3 網絡層

408計算機網絡學習筆記——計算機網絡體系結構_OSI_52

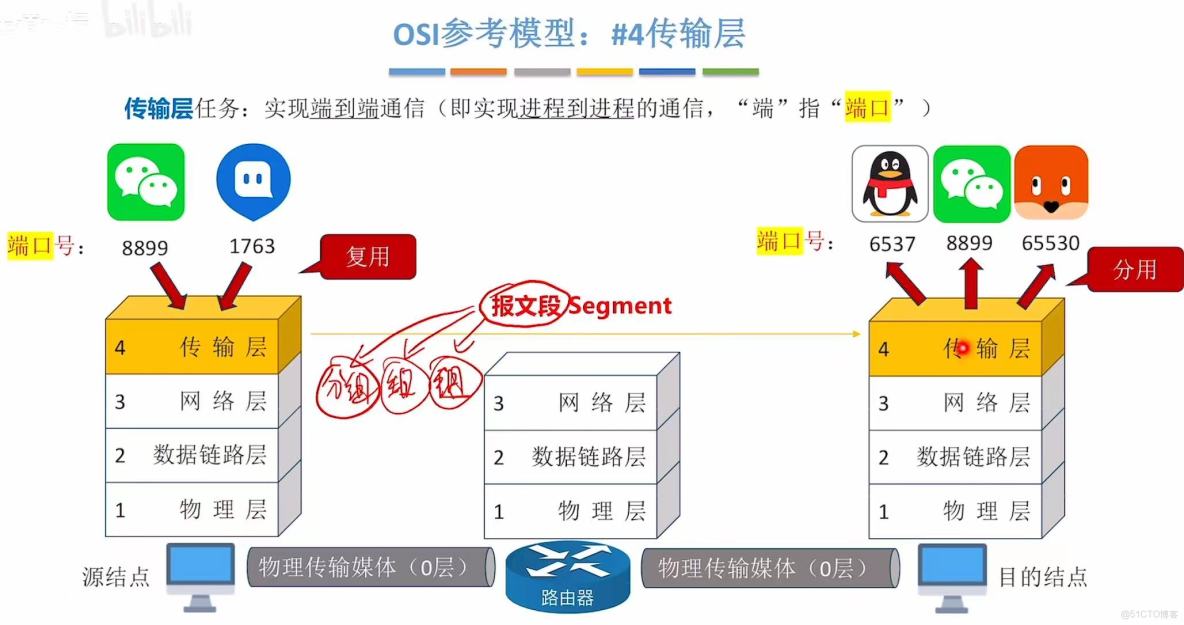

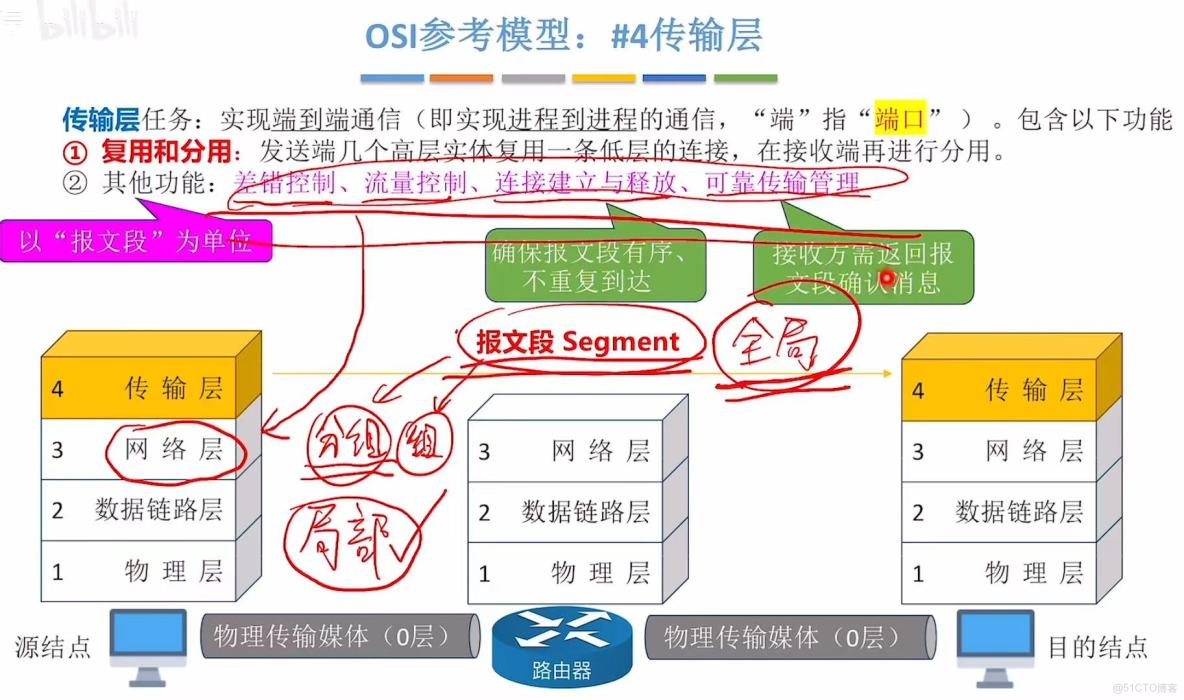

2.4 傳輸層

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_53


408計算機網絡學習筆記——計算機網絡體系結構_OSI_54

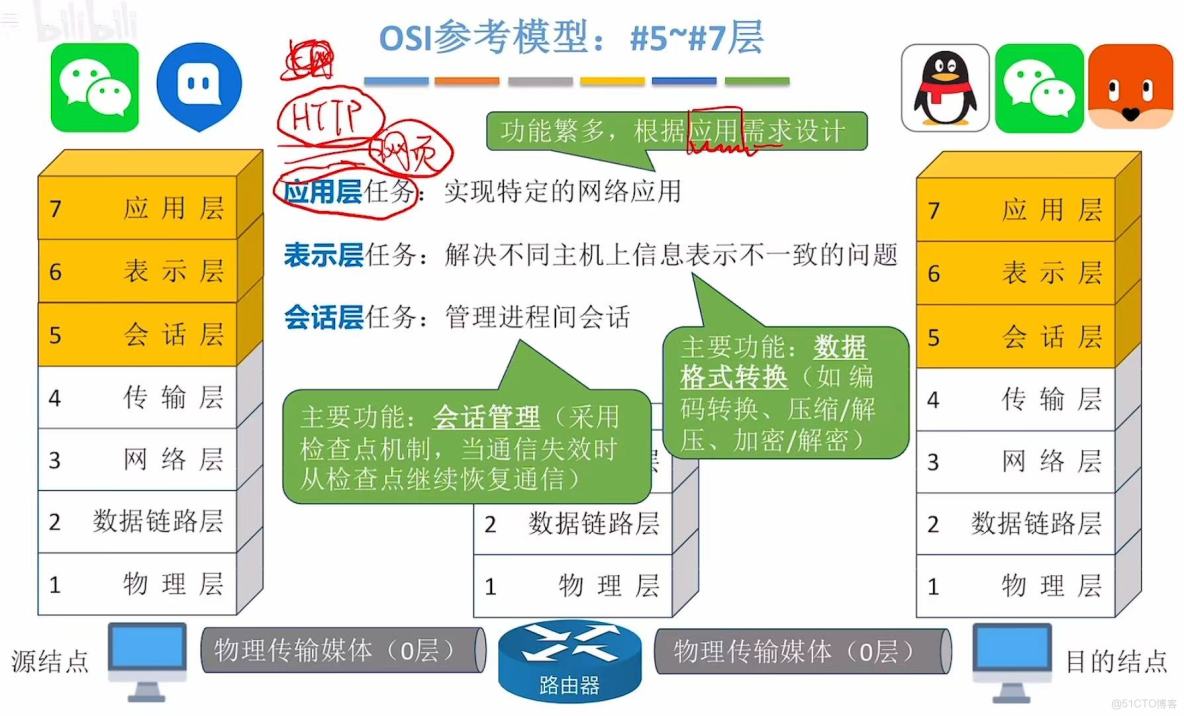

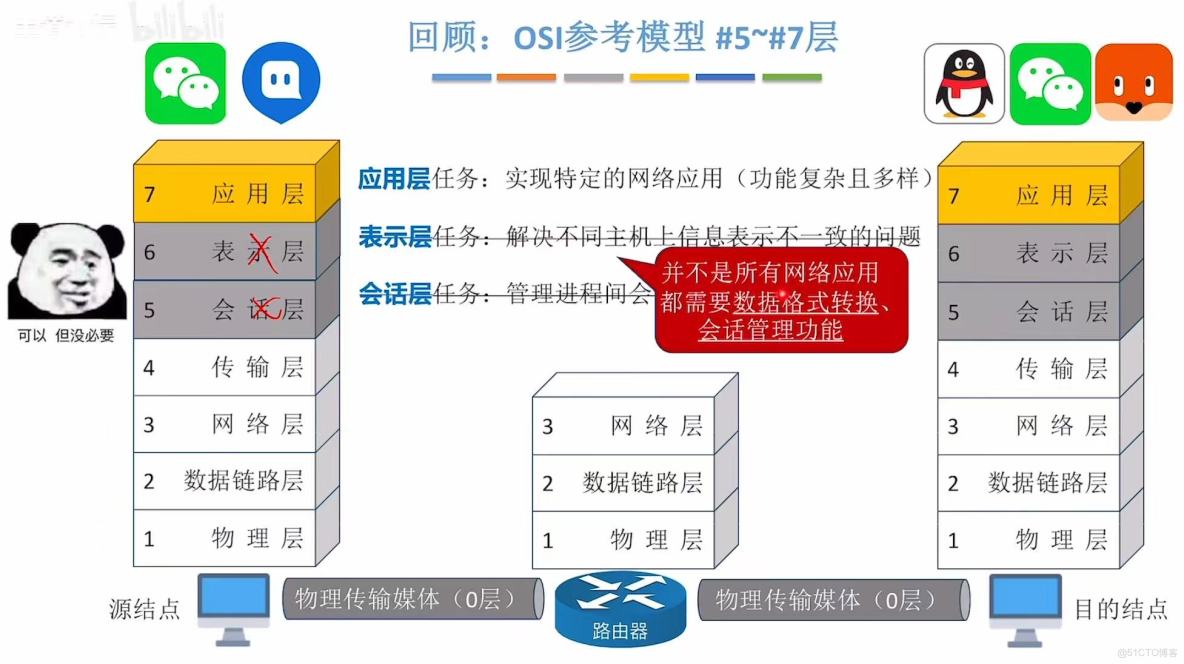

2.5 5-7層

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_55

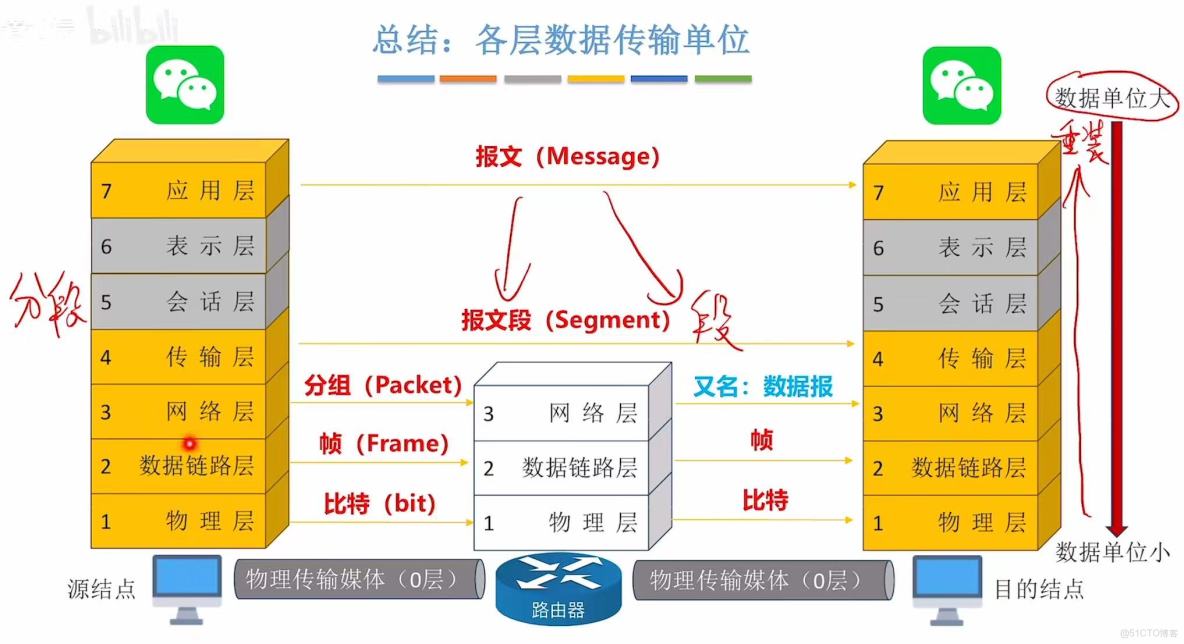

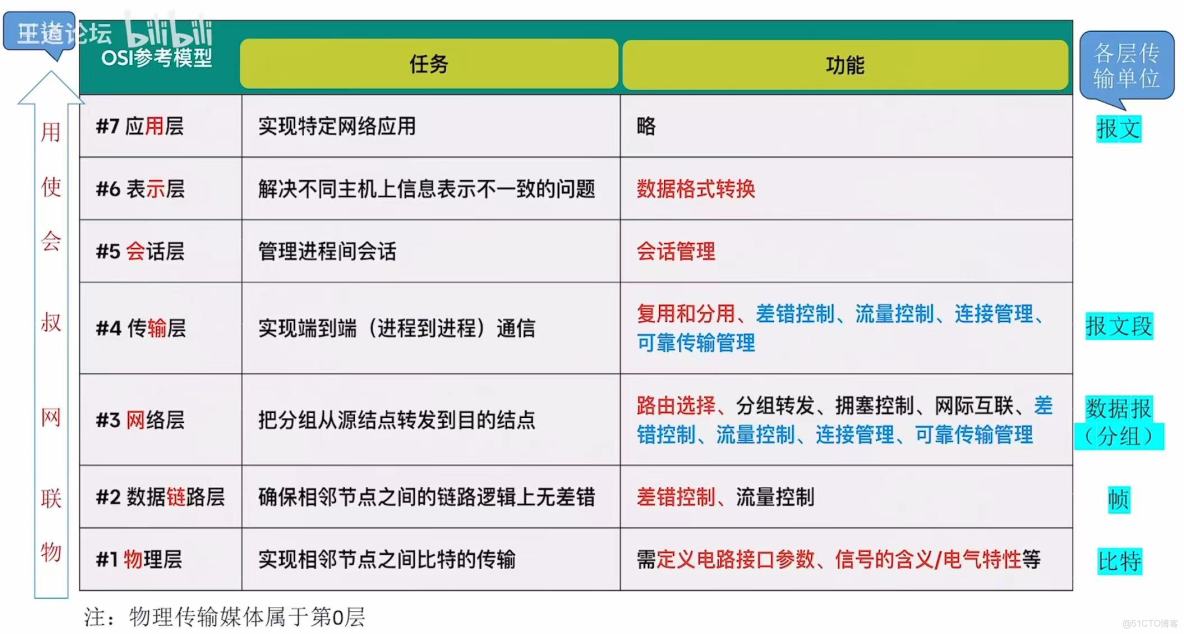

3. 小結

408計算機網絡學習筆記——計算機網絡體系結構_#計算機網絡_56


2、3、4層的每一層差錯管理都只是保證上一層的差錯，所以下一層還需要進行差錯管理一邊包括自己在內的整體。

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_57

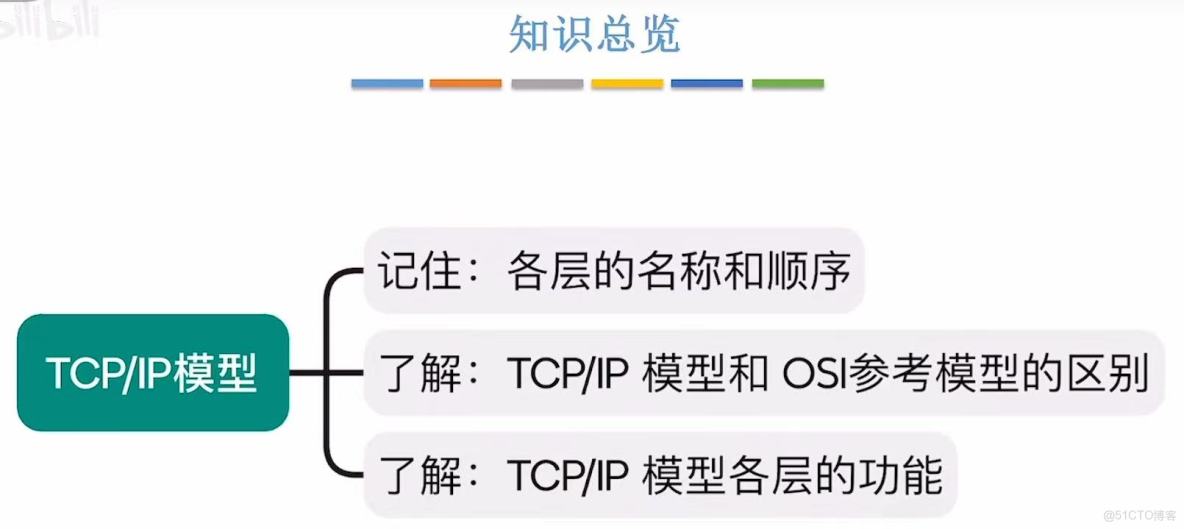

TCP/IP

408計算機網絡學習筆記——計算機網絡體系結構_OSI_58

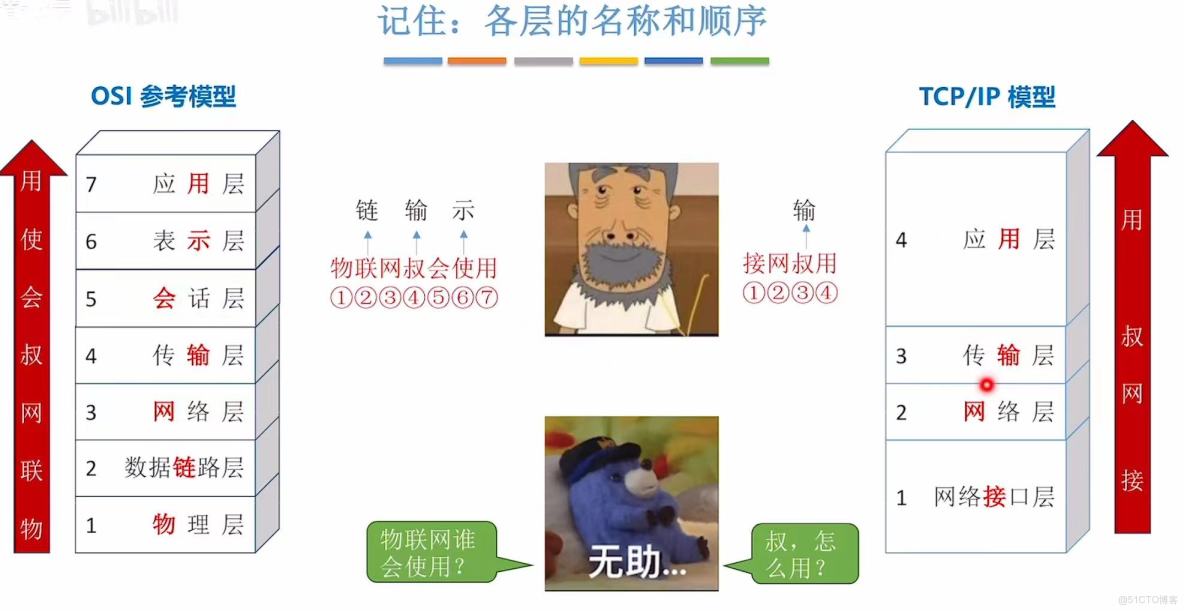

記住：各層的名稱和順序

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_59

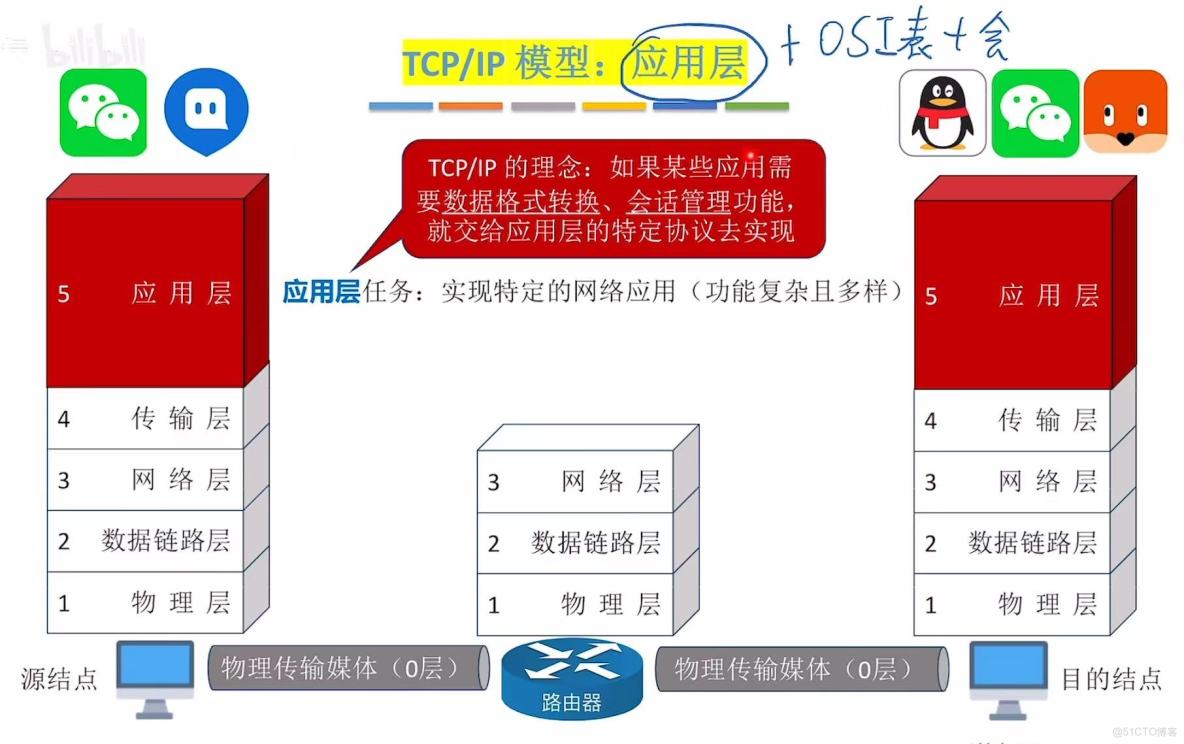

1. 應用層

408計算機網絡學習筆記——計算機網絡體系結構_#考研_60


408計算機網絡學習筆記——計算機網絡體系結構_OSI_61

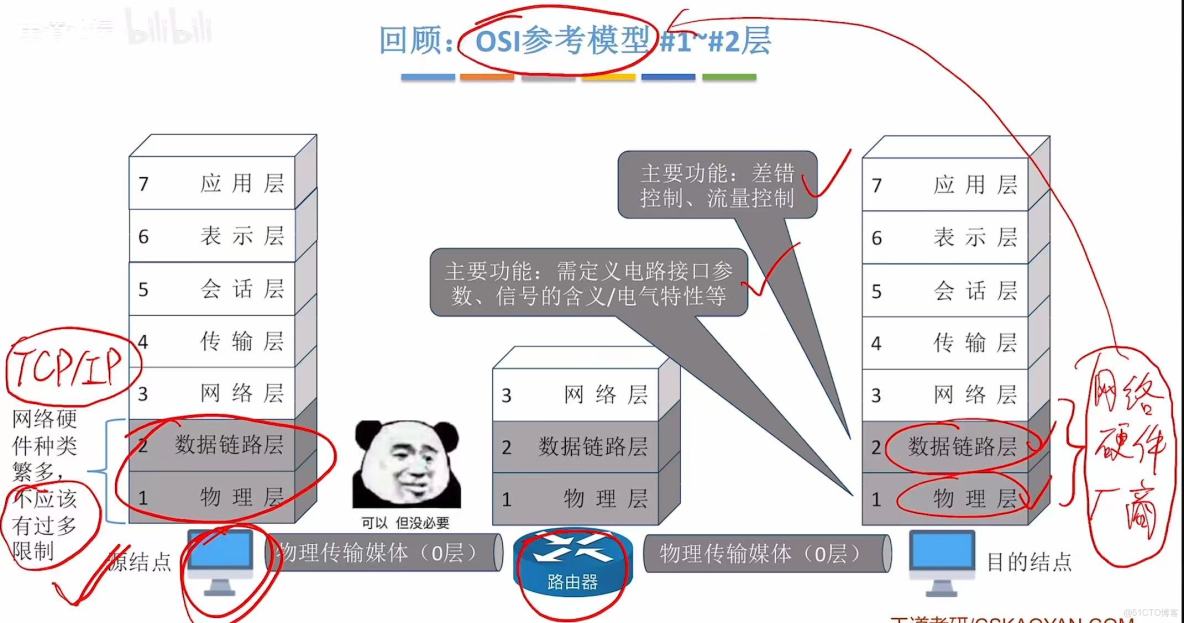

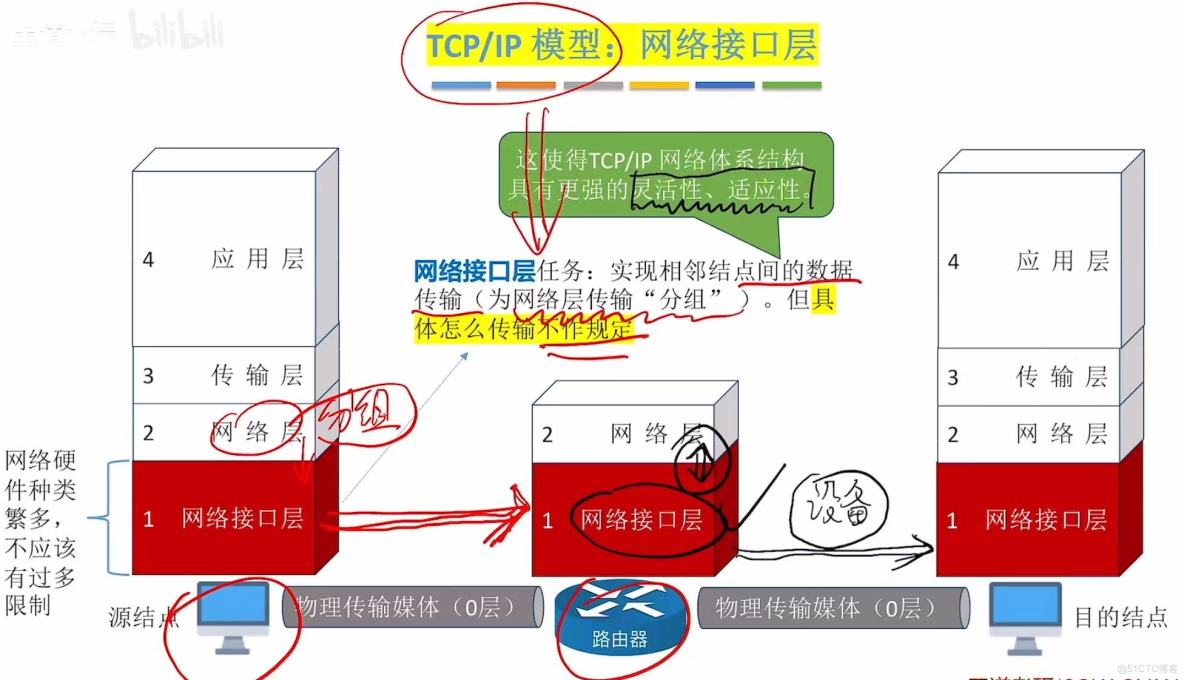

2. 網絡接口層

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_62


408計算機網絡學習筆記——計算機網絡體系結構_數據_63

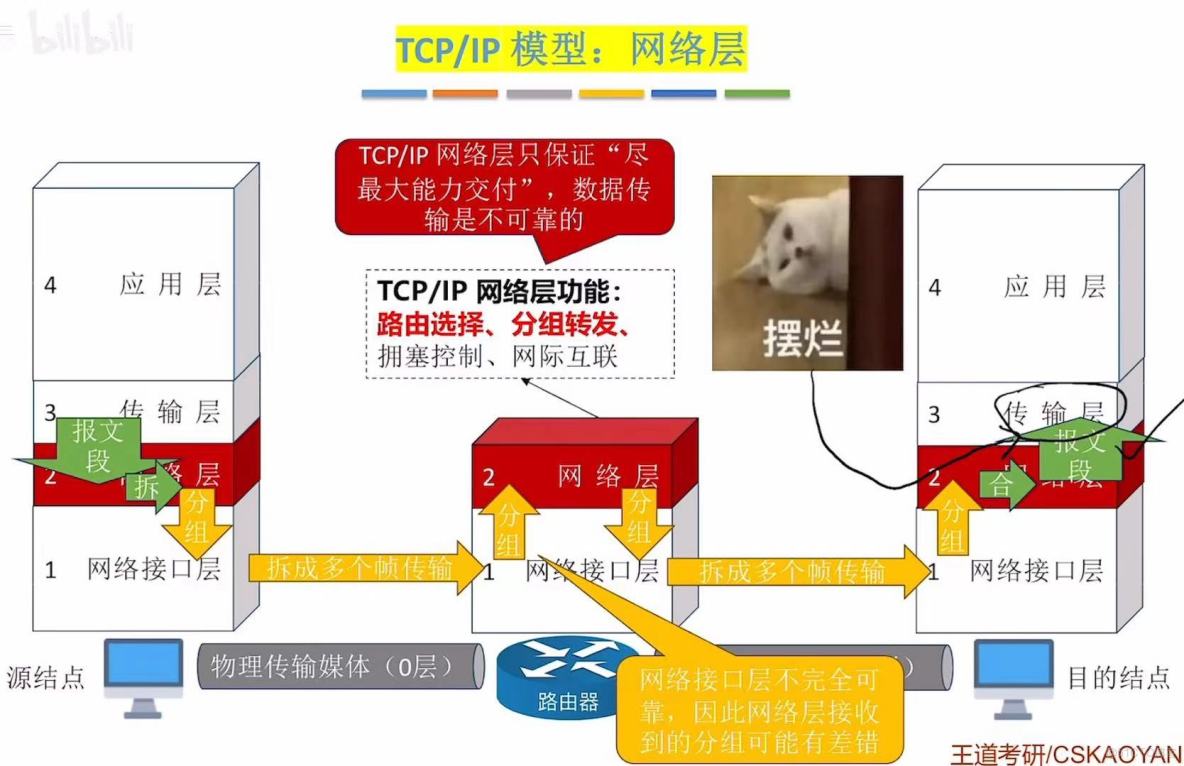

3. 網絡層

408計算機網絡學習筆記——計算機網絡體系結構_數據_64


408計算機網絡學習筆記——計算機網絡體系結構_#考研_65

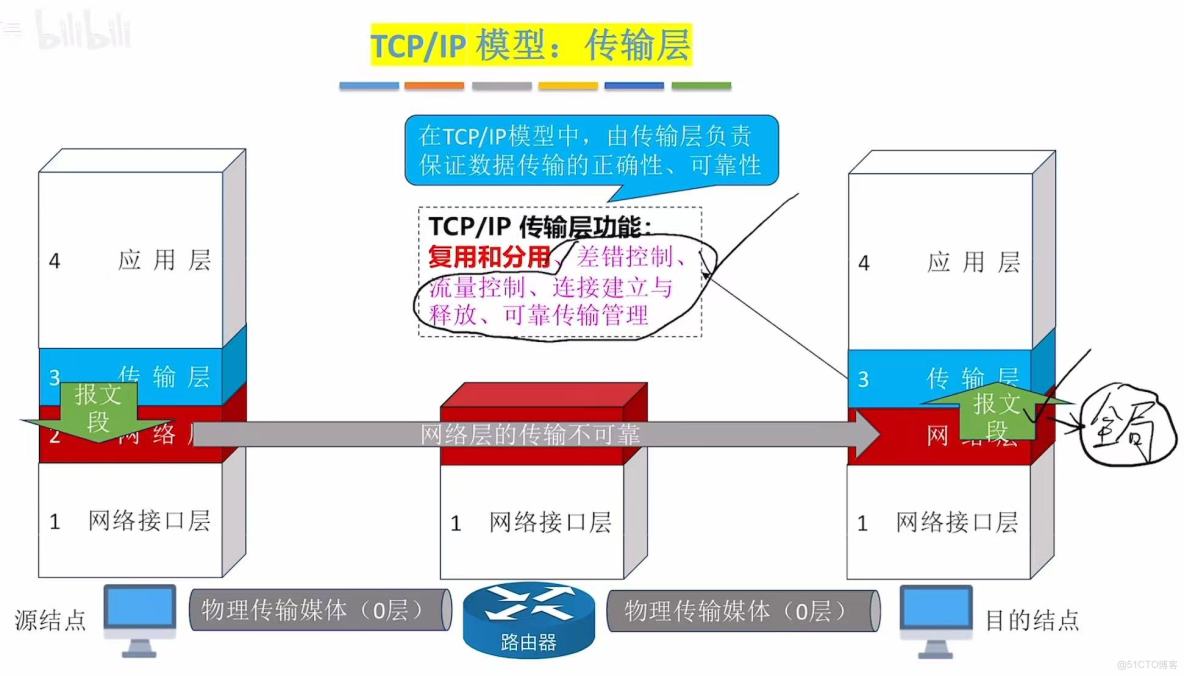

4. 傳輸層

408計算機網絡學習筆記——計算機網絡體系結構_#考研_66

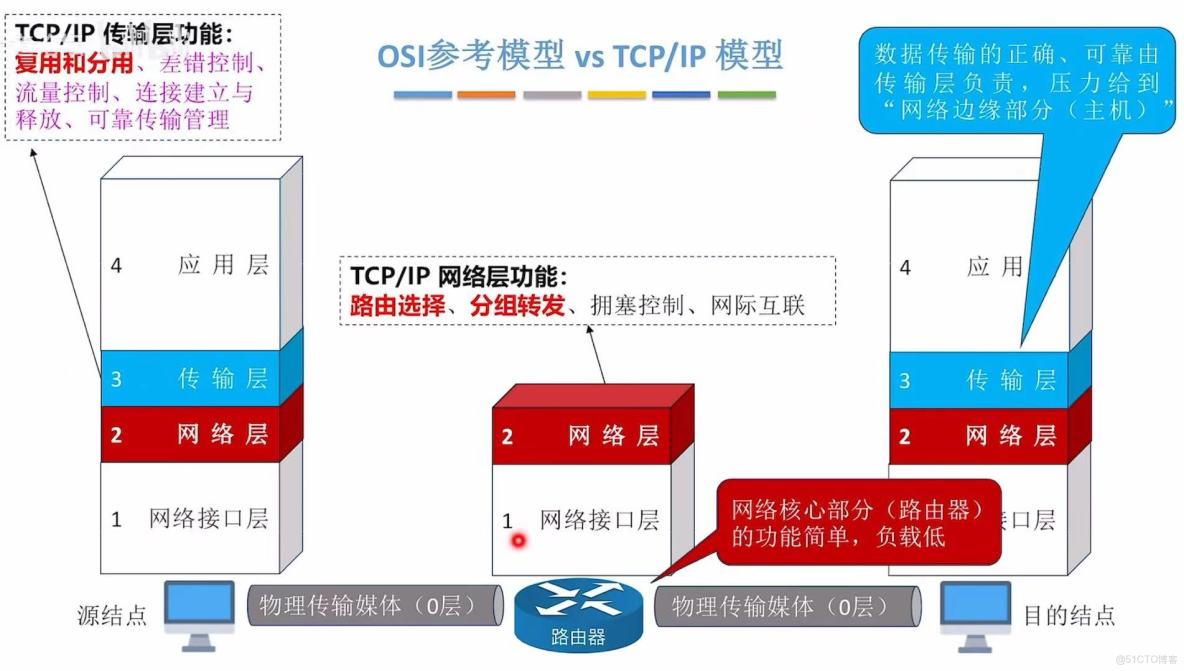

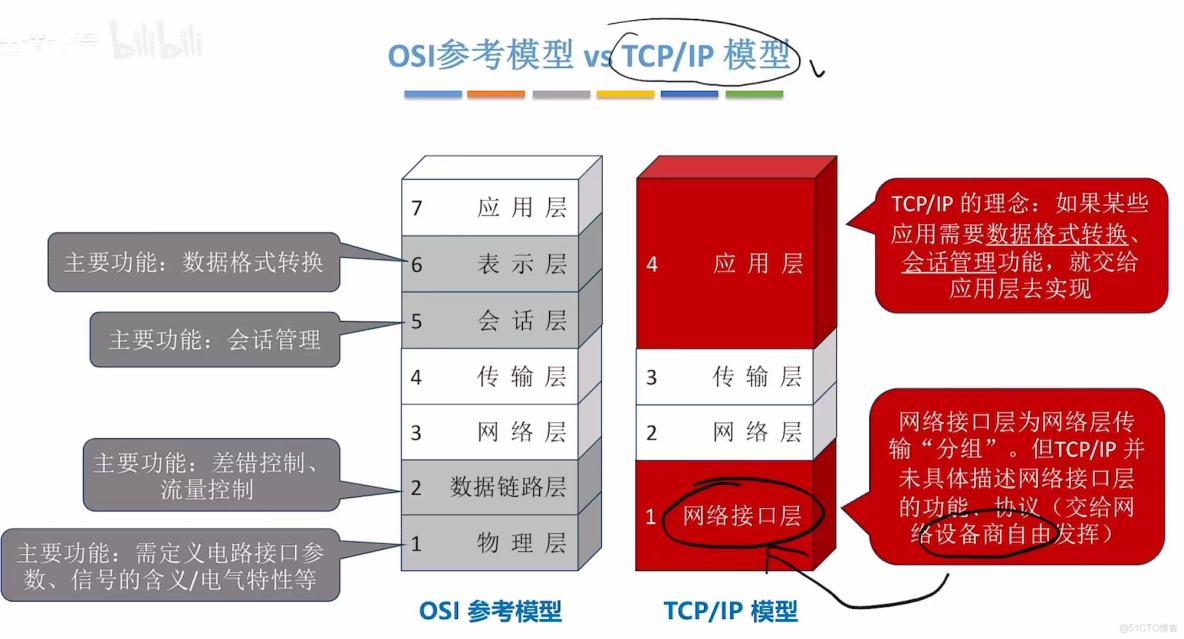

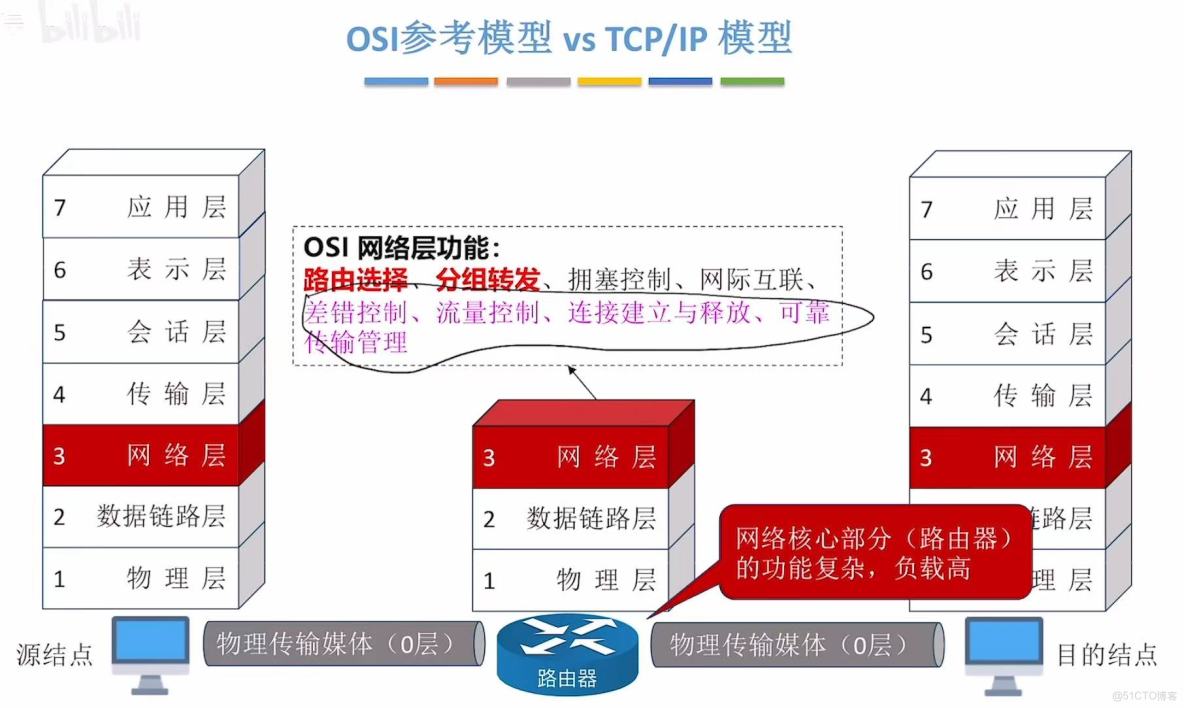

5. OSI VS TCP/IP

408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_67


408計算機網絡學習筆記——計算機網絡體系結構_#考研_68

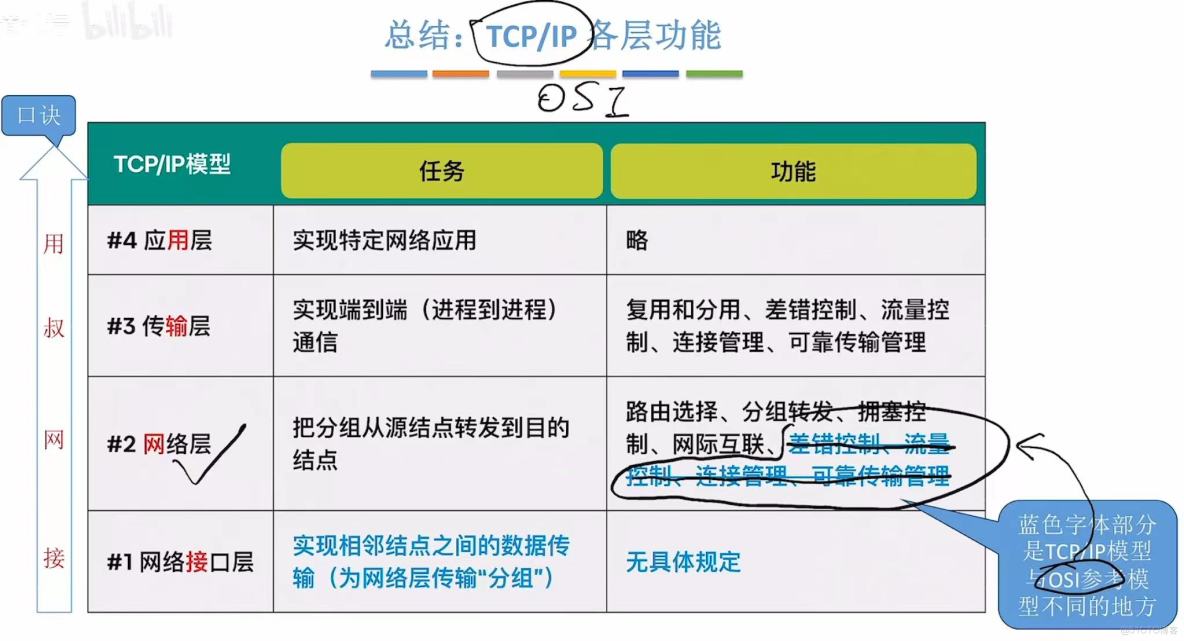

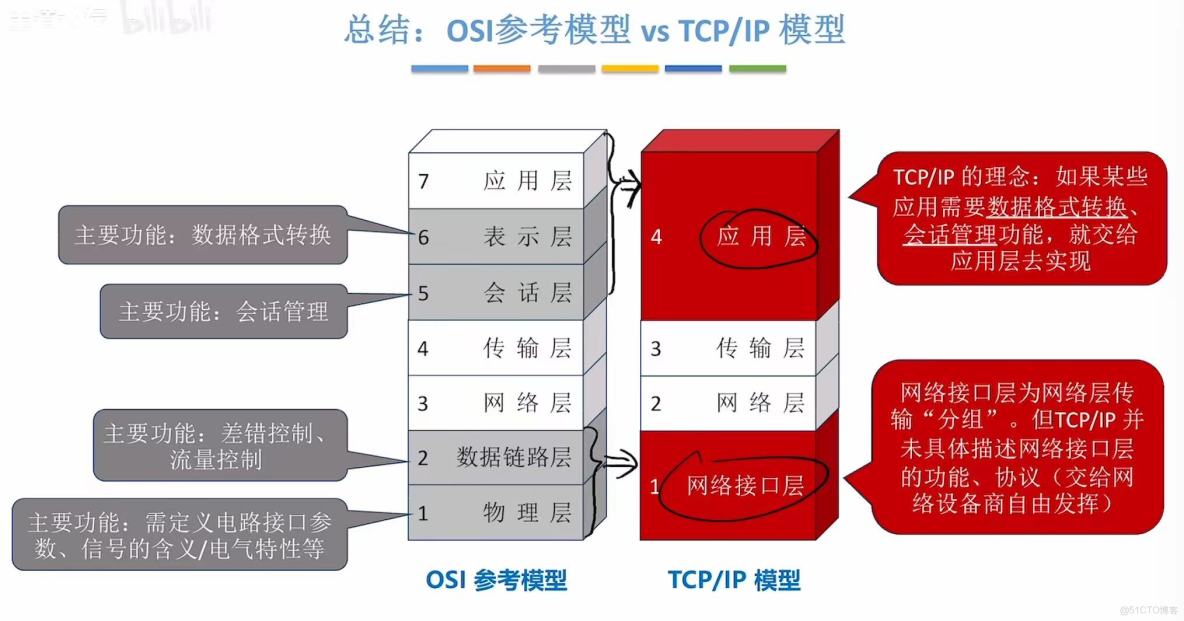

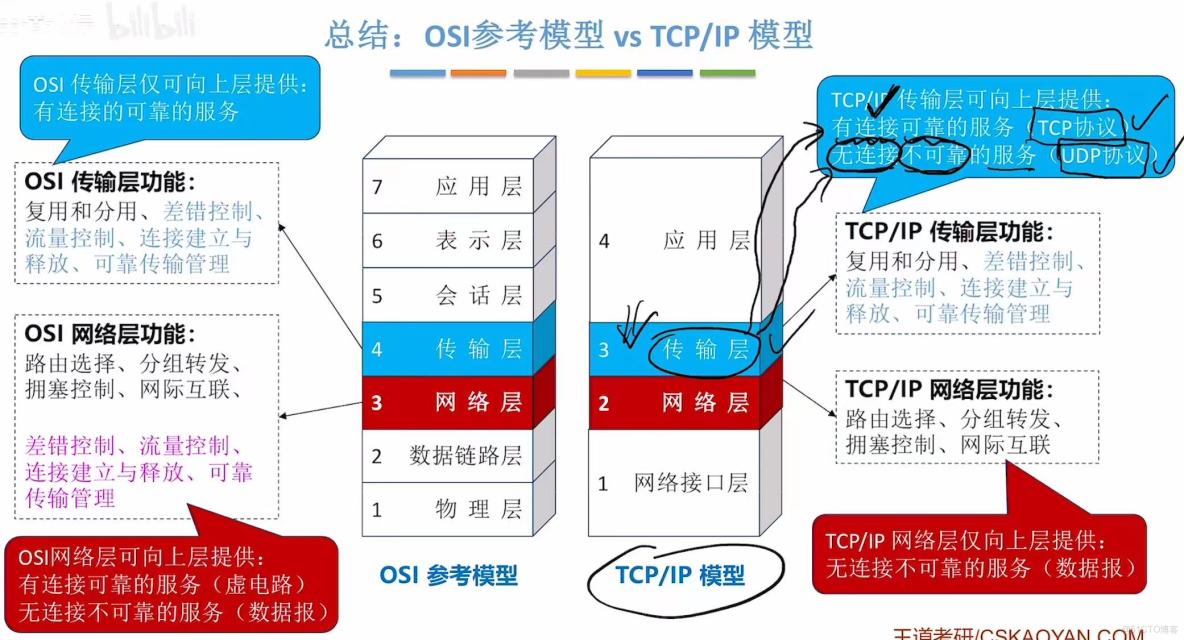

6. 小結

408計算機網絡學習筆記——計算機網絡體系結構_#考研_69


408計算機網絡學習筆記——計算機網絡體系結構_傳輸層_70


408計算機網絡學習筆記——計算機網絡體系結構_數據_71
